Circuit Emulation Services 소개

소개

CES(Circuit Emulation Service)는 CBR(Constant Bit Rate) ATM PVC(Permanent Virtual Circuits) 또는 소프트 PVC를 사용하여 DS-n 및 E-n 회로를 ATM 네트워크 전반에 투명하게 확장할 수 있도록 합니다. CES는 ATM Forum 표준 af-vtoa-0078.0000(PDF)을 기반으로 합니다. 이 표준은 비 ATM CBR 회로(예: T1, E1, E3, T3)와 ATM UNI 인터페이스 간의 통신을 허용하는 CES-IWF(CES Interworking Function)를 정의합니다. CES는 일반적으로 ATM 스위치에서 구현되지만 ATM 에지 디바이스(예: 라우터)에서도 구현할 수 있습니다. CES는 주로 비 ATM 텔레포니 장치(예: PBX, TDM, 채널 은행) 또는 비디오 장치(예: CODEC)와 ATM 장치(예: Cisco LS1010 및 Catalyst 8540-MSR ATM 스위치) 간의 통신이나 ATM 업링크(예: Cisco 7200 라우터의 PA-A2)를 통한 통신에 사용됩니다.

시작하기 전에

표기 규칙

문서 규칙에 대한 자세한 내용은 Cisco 기술 팁 표기 규칙을 참고하십시오.

사전 요구 사항

이 문서에 대한 특정 요건이 없습니다.

사용되는 구성 요소

이 문서는 특정 소프트웨어 및 하드웨어 버전으로 한정되지 않습니다.

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 라이브 네트워크에서 작업 중인 경우, 사용하기 전에 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.

CES 개념

이 섹션에서는 몇 가지 기본 CES 용어를 소개합니다. 자세한 내용은 이 섹션의 하위 항목을 참조하십시오.

참고: 이 문서에서는 T1 예제에 더 중점을 두지만, E1에도 이론을 적용할 수 있습니다.

CES는 일반적으로 ATM 네트워크를 통해 음성 또는 비디오 트래픽을 전송하는 데 사용됩니다. 음성 및 비디오는 데이터 트래픽과 달리 지연 및 지연 변화에 매우 민감합니다. CES는 CBR ATM 서비스 범주의 가상 회로(VC)를 사용하는데, 이는 허용 가능한 지연 및 지연 변동을 보장한다. 따라서 음성 및 비디오 트래픽 요구 사항을 모두 충족합니다. ITU-T.I.363.1에서 지정한 ATM 적응 계층 1(AAL1)이 CES-IWF에서 사용됩니다.

다음은 CES의 일반적인 몇 가지 응용 프로그램입니다.

• 아래 그림과 같이 여러 캠퍼스에서 사설 전화 네트워크의 확장. 예를 들어, 각각의 캠퍼스에 PBX(Private Branch eXchange)가 있는 두 개의 캠퍼스가 있습니다. PBX 자체에 ATM 기능이 없어도 ATM 네트워크를 사용하여 두 개의 PBX를 연결할 수 있습니다. 이를 통해 두 캠퍼스 간의 음성 트래픽은 임대 회선이 아닌 사설 ATM 백본을 사용하므로 음성 및 데이터 요구 사항에 동일한 ATM 네트워크를 사용할 수 있습니다.



• 아래 그림과 같이 여러 사이트 간의 비디오 컨퍼런싱:



ATM Forum에서는 여러 유형의 통신 회로(예: DS-1, DS-3, E-1, E-3, J-1, J-3)에 대해 CES-IWF를 정의했지만, CES-IWF의 경우 가장 일반적인 유형은 DS-1 서비스와 E-1 서비스입니다. 엔터프라이즈 영역에서 Cisco는 7200 Series 라우터용 8510-MSR, Catalyst 8540-MSR 및 PA-A2 포트 어댑터에서 T-1 및 E-1 CES를 제공합니다. Cisco는 또한 MGX 8220과 같은 일부 통신 사업자 제품에서 CES를 지원합니다. 그러나 이 문서에서는 엔터프라이즈 제품을 중점적으로 다룹니다.

CES-IWF는 CPE(Customer Premises Equipment)(예: PBX)로부터 도착하는 전체 DS-n 또는 E-n 프레임을 AAL1 ATM 셀로 변환하고 단일 VC를 사용하여 ATM 네트워크를 통해 전송합니다. 원격단의 ATM 스위치 또는 라우터는 AAL1 ATM 셀을 DS-n 또는 E-n 프레임으로 변환한 다음, Ds-n 또는 E-n CPE 장치로 전송합니다. 이러한 유형의 CES는 비정형 CES라고 불리며, 이는 (단일 VC에서) ATM 네트워크 전반에 걸쳐 명확한 채널 T1(모든 24개 채널)을 확장합니다.

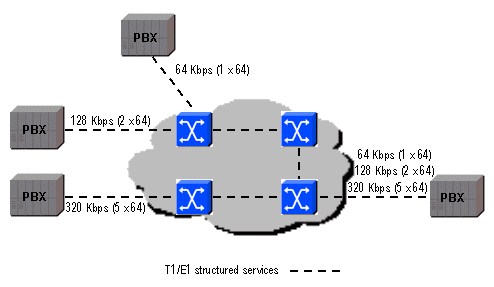

CES는 이 기본 기능 외에도 T1을 여러 Nx64k 회로로 분할하고 하나 또는 여러 대상을 가진 서로 다른 ATM VC를 통해 이러한 채널화된 T1 회로를 전송함으로써 채널화된 T1 서비스를 지원합니다. 이를 통해 예를 들어 단일 PBX가 허브 PBX의 단일 T1 포트를 사용하여 여러 원격 PBX와 통신할 수 있습니다. 구조화된 CES로 알려진 이러한 유형의 허브 앤 스포크 예는 아래와 같습니다.

신호 유형

T1 및 T1 회로 에뮬레이션과 관련된 두 가지 유형의 시그널링이 있습니다. 채널 관련 시그널링(CAS) 및 공통 채널 시그널링(CCS). CAS는 대역 내 시그널링이고 CCS는 대역 외 시그널링이다.

일반적으로 CAS를 사용하여 T1 프레임의 ABCD 비트를 사용하는 독점적 시그널링 프로토콜을 투명하게 전송할 수 있습니다. CAS용으로 구성된 Cisco ATM 스위치에서는 ABCD 비트가 변경되거나 적용되지 않으며, 이는 ATM 네트워크 전체에서 독점 시그널링의 확장을 제공합니다.

참고: CAS를 제공하는 경우 구조화된 CES를 사용해야 합니다.

Cisco 엔터프라이즈 ATM 스위치에서 온 훅 감지에 CAS를 사용할 수도 있습니다. 온 훅 탐지 기능이 있는 CAS는 (56k/64k) DS0 회로에서만 지원됩니다. CES-IWF는 음성을 CBR ATM 트래픽으로 전송하도록 의무화하고 있는데, 이는 전송할 사용자 트래픽(음성)이 없어도 ATM 스위치가 음성 회로에 대한 대역폭을 예약하도록 강제하는 방법입니다. 그래서 음성 통신이 없을 때, AAL1 셀은 여전히 "NULL" 데이터를 보내는 ATM 링크의 대역폭을 사용하고 있습니다. ATM 링크에서 'NULL' 셀을 최소화하려면 음성 통신이 없으면 'NULL' 셀을 보내지 않는 게 해결책이다.

8510-MSR은 다음과 같이 온 훅 탐지를 구현합니다.

• 온 훅/오프 훅 탐지. 이를 위해서는 CPE가 사용 중인 온 훅 신호를 나타내는 방식으로 ABCD 패턴을 구성해야 합니다. 즉, CPE는 8510-MSR에서 이를 어떻게 구성해야 하는지를 지시합니다. cpe와 8510-MSR은 동일하게 구성해야 합니다.

• 온 후크가 감지되면 AAL1 셀 전송을 중지합니다.

• 대상 CBR 회로가 있는 ATM 스위치에 온 훅 모드임을 나타냅니다. 이렇게 하면 원격 스위치가 셀(데이터 또는 "NULL")을 수신하지 못할 경우 LCD(셀 구분) 손실을 선언할 수 없습니다.

• 온후크가 더 이상 감지되지 않을 때(즉, CPE 장비에서 오는 ABCD 패턴이 더 이상 구성된 패턴과 일치하지 않을 때) AAL1 셀 전송을 시작합니다.

참고: 8510-MSR에서 온 훅 감지 기능이 있는 CAS는 CPE 장비가 CAS를 지원하고 온 훅 상태를 감지할 수 있는 경우에만 사용할 수 있습니다.

Cisco Enterprise 스위치 및 라우터에서 도난된 비트 시그널링은 ces dsx1 signalmode robbedbit 명령을 사용하여 구성됩니다. ces circuit 명령을 사용하여 CAS 및 온 훅 탐지가 구성됩니다.

Cisco Enterprise 스위치의 CES 포트는 CAS를 지원하며, 이는 시그널링 메시지를 전송하기 위해 6번째 T1 프레임의 모든 채널에서 1비트를 "로밍"합니다. CAS는 또한 "robbed bit signaling"으로 불립니다. 도난당한 비트는 AB(SF의 경우) 또는 ABCD(ESF의 경우) 비트라고 합니다. CAS는 온 훅 탐지에 사용할 수 있으므로 사용자 트래픽이 없는 시간대에 네트워크 리소스를 더 효과적으로 활용할 수 있습니다.

CCS는 시그널링을 위해 각각의 기본 T1 프레임의 전체 채널을 사용한다. CCS의 예는 ISDN PRI이며, 여기서 64k D 채널 전체가 시그널링에 사용된다. CCS는 Cisco LightStream 및 Catalyst ATM 스위치에서 기본적으로 지원되지 않습니다. 그러나 8510-MSR(또는 8540-MSR, LS1010)은 Cisco VSC2700 신호 컨트롤러와 함께 SGCP(Simple Gateway Control Protocol)를 사용하여 유사한 기능을 제공할 수 있습니다. 이 솔루션은 8510-MSR이 시그널링 DS0 채널을 VSC2700 게이트웨이로 전파하여 구현됩니다. 이 게이트웨이는 여러 시그널링 프로토콜을 이해하고 64k 소프트 PVC를 설정해야 하는 ATM 주소를 8510-MSR로 다시 시그널링할 수 있습니다. 엔드 투 엔드 회로가 설정되면 8510-MSR은 사용자 트래픽의 전송을 담당합니다. 이와 같이 온디맨드 방식으로 대역폭을 사용함으로써 필요한 총 인터페이스 수가 줄어들고 탠덤 PBX가 필요하지 않습니다.

CES는 PVC 또는 소프트 PVC를 사용하여 구현할 수 있다. PVC는 ATM 클라우드의 각 ATM 스위치에 수동 컨피그레이션이 필요합니다. 소프트 PVC는 ATM 시그널링에 의존하여 VC를 설정하며, ATM 스위치 하나에서만 VC 컨피그레이션이 필요합니다. 소프트 PVC의 또 다른 이점은 링크 장애 시 VC를 다시 라우팅할 수 있다는 것입니다.

반면 PVC는 ATM 신호처리 같은 동적 구성 요소에 의존하지 않기 때문에 더 안정적입니다. ATM 네트워크에 ATM 신호 처리를 지원하지 않는 ATM 스위치가 있는 경우 PVC만 선택할 수 있습니다. CES에서는 클럭킹이 매우 중요하다는 점을 유의해야 한다. 원격 CPE의 수신 T1 스트림은 송신 T1 스트림과 동일한 클럭킹 특성을 가져야 한다. 이를 보장하기 위해 ATM 네트워크는 클록 특성을 크게 변경하지 않아야 한다. 이를 위해 Clocking in Circuit Emulation에서 설명한 여러 클럭킹 방식 중 하나를 사용할 수 있습니다.

프레임 및 셀 처리

앞서 언급한 바와 같이, CES-IWF는 T1 프레임을 AAL1 ATM 셀로 변환한다. CES-IWF 기능은 ATM 스위치의 CES PAM(Port Adapter Module)에서 구현된다. 더 간단하게 설명하면, T1 프레임은 CES PAM에서 나오고, 여기서 버퍼링되고 47바이트 셀로 분할된다. 각 47바이트 셀에 AAL1 헤더 1바이트가 추가되어 48바이트 셀이 형성된다. 5바이트의 ATM 셀 헤더가 추가되고 53바이트 셀이 나가는 ATM 인터페이스로 전환됩니다. CES 서비스 유형에 따라 추가 단계도 발생할 수 있습니다. 수신단에서 프로세스가 반대로 진행됩니다.

CES 유형

CES 서비스는 다음 두 가지 방법으로 차별화할 수 있습니다. 동기식 대 비동기식, 정형 대 비정형

동기식 대 비동기식

• 동기 서비스는 각 끝에서 동기화된 시계를 사용할 수 있다고 가정합니다. 따라서, ATM 셀에서 어떠한 클럭킹 정보도 전송되지 않는다. 네트워크 전체에서 클럭 소스를 전파해야 합니다.

• 비동기 서비스는 ATM 셀의 클럭킹 정보를 회로의 원격단으로 전송합니다. ATM 셀에서 전송되는 클럭킹 정보를 SRTS(Synchronous Residual Time Stamp)라고 합니다.

SRTS 값은 4비트를 사용하여 지정되며 홀수 시퀀스 번호가 매겨진 모든 셀에 대해 AAL1 헤더의 1비트를 사용하여 8개 셀당 전송됩니다. 참조 시계는 여전히 네트워크 전체에 전파되어야 합니다.

정형 대 비정형

• 비정형 서비스("일반 채널"이라고도 함)는 전체 T1 대역폭을 활용합니다(단일 채널이 하나 있음). ATM 스위치는 T1을 들여다보지 않고, 단순히 수신 포트에서 대상 포트로 클럭킹하여 비트 스트림을 재생합니다.

• 구조적 서비스(Channelized T1 또는 cross-connect라고도 함)는 Point-to-Point Fractional T1(Nx64k) 연결을 에뮬레이션하도록 설계되었습니다. 이를 통해 T1은 여러 DS-0 채널을 통해 서로 다른 대상으로 이동할 수 있습니다. 둘 이상의 회로(AAL1) 엔티티가 동일한 물리적 T1 인터페이스를 공유합니다. 이 서비스를 제공하기 위해, AAL1은 데이터의 반복적인 고정-크기 블록들을 묘사할 수 있다(블록 크기는 옥텟의 정수, 여기서 옥텟은 64k 채널을 나타낸다).

1 옥텟보다 큰 블록 크기의 경우 AAL1은 포인터 메커니즘을 사용하여 구조 블록의 시작을 나타냅니다. 1로 설정된 AAL1 헤더의 CS(convergence sub-layer) 지시자(CSI) 비트는 구조화된 서비스를 나타내고, CSI 비트 0은 비구조화된 서비스를 나타낸다. 따라서, CSI = 1이면, 구조의 시작을 식별하는 포인터가 짝수 번째 셀의 CSI 필드에 삽입된다. 이 포인터를 사용하여, 수신 스위치는 AAL1 셀을 적절한 분수 T1로 변환하는 방법을 알 것이다.

Cisco Enterprise 스위치 및 라우터에서 ces aal1 service 명령을 사용하여 이 유형의 회선 에뮬레이션 서비스를 구성합니다.

회선 에뮬레이션의 클럭킹

CES에서 시계는 매우 중요합니다. 이 섹션에서는 두 가지 클럭킹 개념에 대해 중점적으로 설명합니다.

• 클럭킹 모드

• 클럭 분포

클럭킹 모드들은 T1 회로의 종단간 송신 및 수신 단들에서 동일한 클럭을 달성하기 위한 다수의 방식들을 정의한다. 즉, PBX1이 전송하는 T1 스트림은 PBX2가 수신하는 T1 스트림과 동일한 클럭킹 특성을 가지며, 그 반대의 경우도 마찬가지입니다.

동기 모드 및 SRTS와 같은 일부 클럭킹 모드는 네트워크 전체에서 동일해야 하는 참조 클럭 소스에 의존합니다. 그러한 클럭킹 모드들에 대해, 기준 클럭 소스의 클럭 분배가 요구된다.

다음 절에서는 다양한 클록 모드 및 클록 분배 방법에 대해 설명합니다. 또한 각 클럭킹 모드의 장단점을 나열해 보겠습니다.

Clocking 모드

세 가지 주요 클럭킹 모드가 있습니다.

• 동기식 클럭킹

• SRTS

• 적응형 클럭킹

정확한 클럭킹 배포는 하드웨어 지원을 통해 수행할 수 있다는 점을 강조하는 것이 중요합니다. 이를 위해 사용되는 PLL(Phased Lock Loop) 칩은 LS1010의 ASP-PFQ 카드와 8540-MSR의 네트워크 클럭 모듈이 장착된 RP에만 있습니다. CES를 사용하는 ATM 네트워크를 설계할 때는 이러한 모듈을 사용하는 것이 좋습니다. 자세한 내용은 LightStream 1010, Catalyst 8510-MSR 및 Catalyst 8540-MSR의 Clocking Requirements를 참조하십시오.

동기식 클로킹

전송 클럭 주파수는 외부 소스(PRS[Primary Reference Signal]라고도 함)에 의해 생성됩니다. PRS는 모든 디바이스가 동일한 클럭에 동기화할 수 있도록 ATM 네트워크 전체에 분산됩니다.

장점	단점
정형 및 비정형 CES 서비스를 모두 지원합니다.	네트워크 클럭 동기화가 필요합니다.
우수한 원더 및 지터 특성을 나타냅니다.	CES 인터페이스를 PRS에 연결합니다. prs 실패의 경우, 리던던시 PRS가 사용 가능하지 않으면 회로는 열화될 수 있다.
	Cisco ATM 스위치는 CES와 관련된 인터페이스뿐 아니라 스위치의 모든 인터페이스에 대해 파생된 시계를 시스템 시계로 사용하기 때문에 PRS 장애 시 다른 인터페이스(ATM 스위치의 네트워크 시계를 파생시키는 데 사용되는 CBR 또는 ATM 인터페이스 외)가 영향을 받을 수 있습니다.

SRTS

SRTS는 비동기 클럭킹 방법입니다. SRTS는 서비스 클럭(CBR 인터페이스에서 수신)과 네트워크 전반의 참조 클럭 간의 차이를 측정합니다. 이 차이는 RTS(Residual Time Stamp)입니다. RTS는 AAL1 헤더에 있는 회로의 원격 단으로 전파됩니다. 상기 수신단은 상기 기준 클럭을 RTS 값으로 조절하여 클럭을 복원한다. 참조 클럭은 네트워크 전체에 전파되어야 합니다. 즉, 스위치는 시계를 분배할 수 있어야 합니다.

장점	단점
각 CES 회로에 대해 독립적인 클럭킹 신호를 제공하여 ATM 네트워크 전체에서 외부 생성 사용자(예: PBX, MUX 또는 CODEC) 클럭킹 신호를 전달합니다.	네트워크 클럭 동기화 서비스가 필요합니다.
여러 외부 클록 소스가 있는 네트워크에서 유용합니다.	비정형 CES 서비스만 지원합니다.
	완만한 원더(wander)와 지터(jitter)를 표시합니다.

적응형 클럭킹

적응형 클럭킹에서 소스 CES IWF는 데이터를 대상 CES IWF로 전송합니다. 대상 CES IWF는 데이터를 SAR(Segmentation and Re-Assembly) 버퍼에 쓰고 로컬 T1 서비스 클럭으로 읽습니다. 로컬(인터페이스) 서비스 클럭은 수신된 실제 CBR 데이터로부터 결정된다.

SAR 버퍼의 레벨은 중앙값 위치 주위의 충전 레벨을 연속적으로 측정하고 이 측정을 피딩하여 위상 고정 루프(PLL)를 구동함으로써 로컬 클록 주파수를 제어하며, 이는 결과적으로 로컬 클록(송신 클록)을 구동한다. 따라서 재조립 버퍼 깊이를 일정하게 유지하기 위해 송신 클럭 주파수가 수정됩니다. CES IWF가 SAR 버퍼가 가득 차는 것을 감지하면 전송 클록 속도를 높입니다. CES IWF가 SAR 버퍼가 비워지고 있음을 감지하면 전송 클록 속도를 감소시킨다.

버퍼 길이를 적절히 선택하면 버퍼 오버플로 및 언더플로를 방지하고, 동시에 지연 시간을 제어할 수 있습니다(버퍼 크기가 클수록 지연이 커집니다). 버퍼 길이는 사용자가 Cisco ATM 스위치에서 구성할 수 있는 최대 CDV(Cell Delay Variation)에 비례합니다. 네트워크 관리자는 회선 경로에 있는 각 네트워크 디바이스의 CDV를 합산하여 최대 CDV가 얼마인지 추정할 수 있습니다. 각 장비에서 도입하는 측정된 CDV의 합은 구성된 최대 CDV보다 작아야 합니다. 그렇지 않으면 언더플로우와 오버플로가 발생합니다. Cisco 장비에서 비정형 서비스를 사용하는 경우 show ces circuit interface cbr x/y/z 0 명령으로 실제 CDV를 볼 수 있습니다.

장점	단점
네트워크 클럭 동기화가 필요하지 않습니다.	비정형 CES만 지원합니다.
	가장 빈곤한 방황적 특성을 보인다.

Cisco Enterprise 제품에서 이 클럭킹 모드는 ces aal1 clock CBR interface 명령을 사용하여 구성합니다.

클럭 분포

동기식 및 SRTS 클럭킹 모드에서는 네트워크 전체에 PRS를 배포해야 합니다. 이 두 가지 클럭킹 모드 중 하나를 사용할 경우 먼저 PRS의 역할을 수행할 클럭 소스를 선택하고 네트워크 레벨 클럭 분포 토폴로지를 설계해야 합니다.

PRS를 결정할 때 고려해야 할 사항은 네트워크의 클럭 정확도와 PRS의 위치입니다.

• 클럭 정확도는 계층 레벨에 따라 결정됩니다. 일반적으로 서비스 제공업체는 장비(ATM 스위치 또는 CPE 장비)의 로컬 오실레이터보다 더 우수한 정확도 클럭(stratum1 또는 2)을 제공합니다. 통신 사업자 시계가 없는 경우(비디오 응용 프로그램의 경우 종종 있음) PRS로 가장 정확한 로컬 오실레이터가 있는 장치를 선택합니다.

• PRS를 결정할 때 고려해야 할 또 다른 사항은 네트워크에서의 PRS가 될 디바이스들의 위치이다. 일반적으로 동일한 수준의 정확도로 여러 개의 잠재적인 클럭 소스가 있는 경우 또는 매우 큰 ATM 네트워크가 있는 경우 이러한 현상이 발생합니다. PRS의 위치를 선택해야 합니다. 그러면 네트워크 노드를 통과할 때 클럭이 저하되므로 PRS에서 에지 디바이스로 클럭이 트래버스해야 하는 네트워크 디바이스 수가 최소화됩니다.

PRS를 선택한 다음 결정은 참조 시계를 전파하는 최상의 방법을 찾는 것입니다. 네트워크 배포 토폴로지에는 루프가 없어야 합니다. 즉, 수목 구조이거나 수목의 집합일 필요가 있다. 클록 분배 토폴로지는 또한 다양한 네트워크 장비의 계층 레벨에 기초하여 토폴로지의 활성 구성 요소의 엄격한 계층 순서를 부과해야 합니다. 즉, 2개의 equal-hop 경로를 선택할 경우 더 정확한 장비(하위 계층)를 거치는 경로를 선택합니다.

다음 그림의 네트워크 시계 분산 트리를 참조하십시오.

8510-MSR의 진동자와 Cisco 7200의 PA-A2는 계층 4 시계를 제공할 수 있습니다. Catalyst 8540-MSR과 선택적 네트워크 클럭 모듈은 계층 3 클럭 소스를 제공할 수 있습니다. 선택적 네트워크 클럭 모듈이 없는 Catalyst 8540-MSR은 계층 4 클럭을 제공합니다. Catalyst 8540-MSR에 선택적 네트워크 클럭 모듈이 장착된 경우 T1/E1 BITS(Building Integrated Timing Supply) 포트도 클럭 소스로 사용할 수 있습니다.

클록 디스트리뷰션 트리가 전체 네트워크를 어떻게 찾을지 결정하면 Cisco ATM 스위치를 비롯한 각 디바이스에 구현해야 합니다(즉, ATM 스위치 내 내부 클록 디스트리뷰션을 구성해야 함). Cisco Enterprise ATM 스위치 및 라우터의 내부 클럭 분배는 다음 두 명령을 사용하여 구성할 수 있습니다. ces dsx1 클록 소스 및 network-clock-select.

ATM 스위치에서 시스템 클럭으로 사용할 클럭 소스(인터페이스 또는 내부 오실레이터)를 지정하려면 network-clock-select 명령을 사용합니다. CES를 지원하는 Cisco 제품에서는 이중화를 위해 여러 네트워크 클럭 소스와 우선순위를 지정할 수 있습니다. 아무것도 구성되지 않은 경우, 8510-MSR 및 Catalyst 8540-MSR은 기본적으로 ASP(ATM Switch Processor) 또는 RP(Route Processor)의 로컬 오실레이터를 시스템 클럭으로 사용합니다. 네트워크에서 파생된 클럭을 사용하도록 구성된 모든 인터페이스는 network-clock-select 문에 지정된 클럭 소스를 해당 인터페이스의 전송 클럭으로 사용합니다. 8510-MSR 및 Catalyst 8540-MSR의 모든 ATM 및 CBR 인터페이스는 기본적으로 네트워크에서 파생되도록 구성됩니다. PA-A2 포트 어댑터의 ATM 및 CBR 인터페이스도 마찬가지입니다. ces dsx1 clock source 문은 각 개별 인터페이스에 대해 어떤 clock source를 해당 인터페이스에서 전송 클럭으로 사용할지 지정합니다. 다음 옵션을 사용할 수 있습니다.

• 네트워크 원본: 앞에서 언급한 것처럼, 인터페이스가 네트워크 파생 인터페이스로 구성된 경우 network-clock-select 문에 의해 지정된 클럭 소스가 해당 인터페이스의 전송 클럭으로 사용됩니다(즉, 전송 클럭은 ATM 스위치 내부 클럭 분배 메커니즘에 의해 제공된 소스에서 파생됨). show network-clock 명령을 사용하여 어떤 클록 소스가 사용되고 있는지 확인합니다. 모든 Cisco ATM 스위치 인터페이스의 기본 설정은 네트워크 파생입니다.

• 반복 시간: 인터페이스의 전송 클럭은 동일한 인터페이스에서 수신된 클럭 소스에서 파생됩니다. 이 모드는 매우 정확한 클록 소스를 갖는 디바이스에 연결할 때 사용될 수 있다.

• 자유 실행: 인터페이스의 전송 클럭은 포트 어댑터의 로컬 오실레이터(있는 경우)에서 파생됩니다. 포트 어댑터에 로컬 발진기가 없는 경우 프로세서 보드의 발진기가 사용됩니다. 이 모드에서는 전송 클럭이 시스템의 수신 클럭과 동기화되지 않습니다. 이 모드는 일부 LAN 환경과 같이 동기화가 필요하지 않은 경우에만 사용해야 합니다.

CES 구성

구성 전

CES를 구현하고 구성하기 전에 이 문서에서 설명한 정보를 바탕으로 다음 사항을 결정해야 합니다.

1. 어떤 유형의 서비스가 필요합니까(비정형 또는 정형)?

2. 어떤 클럭킹 모드(동기식, SRTS 또는 적응형)를 사용하시겠습니까?

3. 동기식 또는 SRTS 클록 모드를 사용하려는 경우, 네트워크의 어떤 디바이스에서 네트워크의 나머지 부분에 클록 소스를 제공합니까? PLL이 장착된 장비가 있습니까? 이를 지원하지 않는 인터페이스에서 클록을 파생시킬 계획입니까? 자세한 내용은 LightStream 1010, Catalyst 8510-MSR 및 Catalyst 8540-MSR의 Clocking Requirements를 참조하십시오.

4. PRS의 클럭 특성을 최대한 유지하면서 루프 프리(loop-free) 클럭 트리가 있도록 네트워크 전체에 클럭 소스를 어떻게 배포할 계획입니까?

5. 서비스 공급자가 제공하는 CPE 또는 라인에서 정의된 T1/E1 특성(예: 라인 코드 및 프레이밍)을 확인합니다.

6. CES PAM과 T1/E1 신호를 재생성하는 가장 가까운 장치(예: CPE 또는 CSU/DSU일 수 있음) 사이의 거리를 확인합니다. 거리가 110피트보다 큰 경우 CES PAM의 lbo 컨피그레이션을 변경해야 합니다.

샘플 컨피그레이션

다음은 몇 가지 컨피그레이션 예입니다.

• 동기식 클럭킹 및 PVC를 사용하는 T1 비정형 CES

• SRTS 클럭킹 및 소프트 PVC를 갖춘 T1 비정형 CES

• 적응형 클럭킹 및 소프트 PVC를 사용하는 T1 비정형 CES

또한 Circuit Emulation Services 구성을 참조하십시오.

컨피그레이션 확인

아래에 설명된 show 명령을 사용하여 컨피그레이션을 확인할 수 있습니다. 관련된 모든 장치의 show 명령의 출력은 케이스를 열어야 하는 경우 Cisco TAC(Technical Assistance Center) 엔지니어에게도 도움이 됩니다.

명령을 사용합니다	설명
show version	Cisco IOS의 현재 버전을 표시합니다. 지원되는 기능을 확인하거나 CCO에서 버그를 검색할 때 IOS 버전을 알아야 합니다.
쇼 런	현재 실행 중인 컨피그레이션을 표시합니다.
int cbr 표시 x/y/z	인터페이스 상태를 표시합니다.
ces int cbr 표시 x/y/z	회선 상태 및 모든 T1/E1 오류 카운터를 표시합니다(모든 카운터의 정의는 RFC 1406()에 있음). 또한 포트 및 서비스 컨피그레이션도 표시됩니다. 스위치에 구성된 라인 코드 및 프레이밍이 CPE 장치에 구성된 것과 동일한지 확인합니다.
ces 회로 int cbr 표시 x/y/z n	여기서 n은 채널 ID입니다(0 = 구조화되지 않음). 1-24 = 구조화). 언더플로우 및 오버플로우에 대한 정보를 표시합니다. 참고: 회로가 가동될 때 항상 일부 언더플로/오버플로가 발생하므로 절대 숫자가 아닌 상대적 증가를 살펴봐야 합니다. 언더플로우와 오버플로는 클럭킹 슬립을 나타냅니다.
ces 주소 표시	이 CBR 포트에서 소프트 PVC를 종료하려는 경우 사용할 주소 및 VPI/VCI 쌍을 표시합니다. 이 정보를 보려면 먼저 CES 회로를 구성해야 합니다. 여러 채널이 있는 구조화된 서비스가 있는 경우 여러 주소와 VPI/VCI 쌍이 있습니다.
ces 통계 표시	모든 회로의 상태를 표시합니다.
네트워크 시계 표시	네트워크 클럭 소스 환경 설정의 컨피그레이션을 표시하고 활성 클럭 소스가 실제로 기본 설정되도록 구성된 소스인지 여부를 나타냅니다.
로그 표시	과거 클럭 전환 이벤트 또는 인터페이스 이벤트를 표시합니다. 로그를 사용하려면 스위치에서 타임스탬프를 구성하고 로깅을 활성화해야 합니다. 다음 명령을 사용하여 전역 컨피그레이션 모드에서 이를 구성할 수 있습니다. 로깅이 버퍼링됨 서비스 타임스탬프 로그 날짜 msec 서비스 타임스탬프 디버그 날짜 밀리초

기본 문제 해결

다음은 CES에서 발생하는 가장 일반적인 몇 가지 문제와 트러블슈팅 팁입니다.

회선이 작동하지 않거나 CPE가 경보 상태입니다.

1. 올바른 케이블을 사용하고 있는지 확인하십시오. 의 모든 CES 포트에 대한 핀아웃은 PA-A2 ATM CES 케이블, 커넥터 및 핀아웃을 참조하십시오. PA-A2.

2. CPE와 스위치에서 프레이밍과 라인 코드가 동일한지 확인합니다. show ces interface x/y/z 명령을 사용하여 스위치 구성 방법을 확인합니다. 프레이밍 및 라인 코드를 변경하려면 ces dsx1 프레이밍 및 ces dsx1 라인코드 명령을 사용합니다.

3. CPE의 포트, 스위치의 케이블 및 포트 등 모든 하드웨어가 작동 상태인지 확인합니다. 한 번에 하나의 구성 요소를 교체하거나 루프백을 사용하여 문제를 지역화하는 방법으로 하드웨어 문제를 해결할 수 있습니다. 사용자 구성 가능한 루프백을 사용하여 이 작업을 수행할 수 있습니다. CBR 인터페이스에 대해서는 ces dsx1 루프백 명령을, ATM 인터페이스에 대해서는 루프백 명령을 사용합니다. CBR T1 인터페이스에 외부 루프백 플러그를 만들거나 전송 케이블을 ATM 인터페이스의 수신 케이블에 외부 루프해야 할 수도 있습니다. 루프백 테스트는 일반적으로 CES 문제를 해결할 때 유용합니다.

4. 경보 표시등을 확인합니다.

   • 빨간색 경보는 로컬 디바이스의 장애를 나타냅니다.

   • 노란색 경보는 원격 엔드 장애를 나타냅니다.

   • 하나의 패턴이 모두 탐지되면 파란색 경보가 선언됩니다(AIS). 파란색 알람으로 포트에 연결된 CPE 장비는 이 상태를 신호 손실(LOS)로 간주해야 합니다. 파란색 경보는 종종 ATM 네트워크에 문제가 있거나 연결이 끊겼을 수 있음을 나타냅니다.

   • 8510-MSR에서 LED가 서로 다른 알람을 나타냅니다.

5. CPE(또는 CSU/DSU와 같은 가장 가까운 신호 재생 장치)와 CES PAM의 CBR 포트 간의 거리를 측정합니다. 기본 라인 빌드아웃은 0~110피트입니다. 거리가 더 긴 경우 ces dsx1 lbo 명령을 사용하여 기본값을 늘립니다. 최대 지원 거리는 약 700피트입니다.

회로에 클럭킹 슬립이 있습니다.

회로에 클럭킹 슬립이 있는지 확인하려면 show ces circuit interface cbr x/y/z n 명령을 사용하여 언더플로 및 오버플로를 확인합니다. 여기서 n은 회로 ID(비정형 CES의 경우 항상 0)입니다.

AAL1 셀은 ATM 인터페이스에서 수신되므로 CES PAM에 상주하는 SAR 버퍼에 저장됩니다. 그런 다음 프레이머는 해당 버퍼에서 AAL1 데이터를 가져와 모든 헤더를 제거하고 T1 프레임을 구성한 다음 CBR 인터페이스에서 전송합니다. 이 버퍼의 크기는 구현에 따라 다르며, 과도한 지연을 방지하면서 특정 엔드 투 엔드 최대 CDV를 수용하도록 선택됩니다. 세그멘테이션을 수행하는 디바이스(T1 프레임에서 ATM 셀로 변환)와 리어셈블리를 수행하는 디바이스(ATM 셀에서 T1 프레임으로 변환) 사이에 약간의 클럭킹 차이가 있는 경우, SAR 버퍼는 언더플로 또는 오버플로가 발생합니다.

• 초과 흐름: 세그멘테이션 쪽이 재조립 쪽보다 빨라 프레임이 누락됩니다.

• 언더플로: 분할 측면이 재조립 측면보다 느려 프레임이 반복됩니다.

PBX에서 프레이밍 오류 또는 캐리어 삭제 보고

모든 ATM 링크에서 CRC(Cyclic Redundancy Check) 또는 기타 오류를 확인합니다. show controller atm 및 show interface 명령을 사용합니다.

사용자가 정적 통화 또는 전화 통화 클릭을 들음

모든 ATM 및 CES 장치의 클럭킹을 확인합니다. 적응형 클럭킹을 시도하고 문제가 종료되는지 확인합니다.

잘못된 참조 시계가 의심됩니다.

1. 서비스 제공자가 제공한 원래 클럭 소스에 문제가 있거나, ATM 네트워크가 클럭을 저하하거나, 네트워크 전체의 클럭 분배가 잘못 구성되면 참조 클럭이 저하될 수 있습니다.

2. 적응형 클럭킹을 시도합니다. SRTS와 동기식 시스템이 문제를 겪고 있는 동안 이 문제를 해결한다면 의심이 정확했다고 결론을 내릴 수 있습니다.

PA-A2를 사용하는 네트워크에 클럭킹 문제가 있습니다.

PA-A2의 ATM 인터페이스에서는 ATM 업링크 포트에서 기본적으로 네트워크 파생 클럭킹을 사용합니다. 기본적으로 클럭 소스는 atm clock internal이며, 이는 네트워크 파생 시계와 같습니다. 네트워크에서 파생된다는 것은 show network-clock 명령의 출력에 표시된 대로 우선순위가 가장 높은 활성 클럭 소스를 사용한다는 의미입니다.

no atm clock internal 명령을 사용하여 전송 시계를 회선에 설정합니다. 이 구성은 루프-시간 전송 클록 소스와 동일하며, 여기서 전송 클록 소스는 동일한 인터페이스 상에 수신된 클록 소스로부터 유도된다.
