Cisco UCS 6536 ファブリック インターコネクト は、Cisco Unified Computing System の中核を成す製品であり、システムのネットワーク接続と管理機能の両方を提供します。Cisco UCS 6536 ファブリック インターコネクト は、UCS B シリーズ ブレードサーバー、および UCS C シリーズ ラックサーバーに対する通信バックボーンと管理接続を提供します。

Cisco UCS 6500 シリーズ ファブリック インターコネクトは現在 Cisco UCS 6536 ファブリック インターコネクト を含みます。Cisco UCS 6536 ファブリック インターコネクト に接続されているすべてのサーバーは、可用性の高い単一の管理ドメインの一部として管理されます。さらに、Cisco UCS 6536 ファブリック インターコネクト は、ユニファイドファブリックをサポートしているため、ドメイン内のすべてのサーバーに対して LAN および SAN 接続を提供します。

Cisco UCS 6536 ファブリック インターコネクト は、ロスレス イーサネット ファブリック上でサーバーからファブリック インターコネクトまで、複数のトラフィック クラスをサポートします。

Cisco UCS 6536 ファブリック インターコネクト（UCSC-FI-6536）は、1 ラック ユニット （1RU）、トップ オブ ラック（TOR）、固定ポート データセンター プラットフォームであり、Cisco UCS システムにネットワーク接続と管理機能の両方を提供します。

ファブリック インターコネクトは、イーサネットとファイバ チャネルの接続をシステム内のサーバに提供することができます。サーバはファブリック インターコネクトに接続し、LAN または SAN に接続されます。

高可用性と冗長性は、クラスタ モード構成で L1 または L2 ポートを介してファブリック インターコネクトのペアを相互に接続することで実現できます。

各 Cisco UCS 6536 ファブリック インターコネクトは、次の機能を提供します。

• 4 つのユニファイド ポート（33 ～ 36）を含む 100G 対応の 36 の QSFP28 ポート。ポートは以下もサポートします。

  • 100G、40G、25G、10G、1G の速度へのピア デバイスとの自動ネゴシエーション。

  • ポート ブレークアウトは、イーサネット ポート（1 ～ 32）およびユニファイドポート（33 ～ 36）でサポートされています。

    • イーサネット ブレークアウトは、各ポートがブレークアウト ケーブルで構成されている場合、スイッチ ポート 1 ～ 36 でサポートされます。

      • ダイナミック イーサネット ブレイクアウト機能を使用すると、標準のイーサネット ポートをオンザフライでブレイクアウト ポートに変換できるため、ファブリック インターコネクトをリブートする必要はありません。ダイナミック イーサネット ブレイクアウトは、リブートせずにブレイクアウト ポートを標準のイーサネット ポートに戻すこともサポートしています。

    • FC ブレークアウトは、各ポートが 4 ポート ブレークアウト ケーブルで構成されている場合、ポート 33 ～ 36 でサポートされます。例：物理ポート 33 の 4 つの FC ブレークアウト ポートは、1/33/1、1/33/2、1/33/3、および 1/33/4 として番号付けされます。

      （注）	ファイバ チャネルのサポートは、ユニファイド ポート（33 ～ 36）をファイバ チャネル ブレークアウト ポートとして構成することによってのみ利用できます。

      • FC ブレークアウト ポートは、8 Gbs、16 Gbps、および 32 Gbps の固定速度でのピア通信をサポートします。

      • 4 つの FC ブレークアウト ポートはすべて、同じ速度で構成する必要があります。QSFP ポートの FC ブレークアウト ポートでの混合速度はサポートされていません。

      • ブレークアウト ポートを使用すると、ファブリック インターコネクトは、ファイバ チャネルでサポートされる最大 16 個の FC ポートをサポートできます。

    （注）	イーサネットから FC ブレークアウト ポートへの変換、または FC ブレークアウト ポートをイーサネットに戻すには、ブレークアウト タイプを変更した後に再起動/リロードする必要があります。 FCoE ストレージ ポートはサポートされていません。

• 1 個の管理ポート (1 個の 10/100/1000BASE-T ポート)

• 高可用性またはクラスタ構成用の 2 つの L1/L2 イーサネット RJ-45 ポート。イーサネット ポートは 10/100/1000Mb の速度をサポートします。

• 1 個のコンソール ポート (RS-232)

• USB 3.0 ポート

• CPU：4 コア、1.8GHz、Intel 第 5 世代コア プロセッサ

• メモリ：

  • 32 GB DDR4 DIMM

  • 128 GB M.2 SSD フラッシュ ドライブ

  • 32 GB のブート フラッシュ（16 MB のプライマリ、および 16 MB のスタンバイ/ゴールデン）

このファブリック インターコネクトには、次のユーザーによる交換が可能なコンポーネントが含まれています。

• ファン モジュール（6）は、それぞれがダーク グレーのラッチ カラーリング（UCS-FAN-6536）のポート側排気ファン モジュールです。

• 電源モジュール（2）。1 つの電源モジュール（PSU）は動作用のアクティブ モジュールであり、2 番目の PSU は冗長性のためのスタンバイ [1+1] であり、次の選択肢があります。

  • 1100 W AC 電源とダーク グレーのラッチ カラーリング（UCS-PSU-6536-AC）

  （注）	すべてのファン モジュールと電源モジュールは、エアーフロー方向が同じでなければなりません。

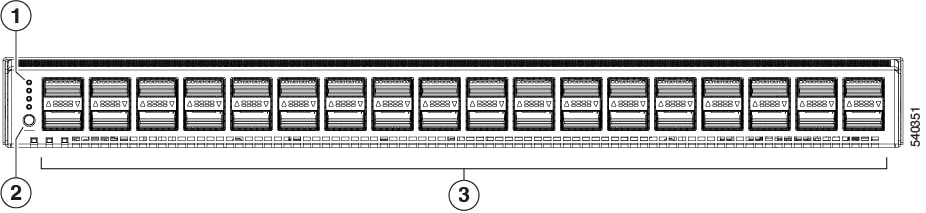

次の図は、シャーシのポート側のファブリック インターコネクト機能を示します。

このファブリック インターコネクトでサポートされるトランシーバ、アダプタ、およびケーブルを確認するには、『Cisco トランシーバ モジュール互換性情報』を参照してください。

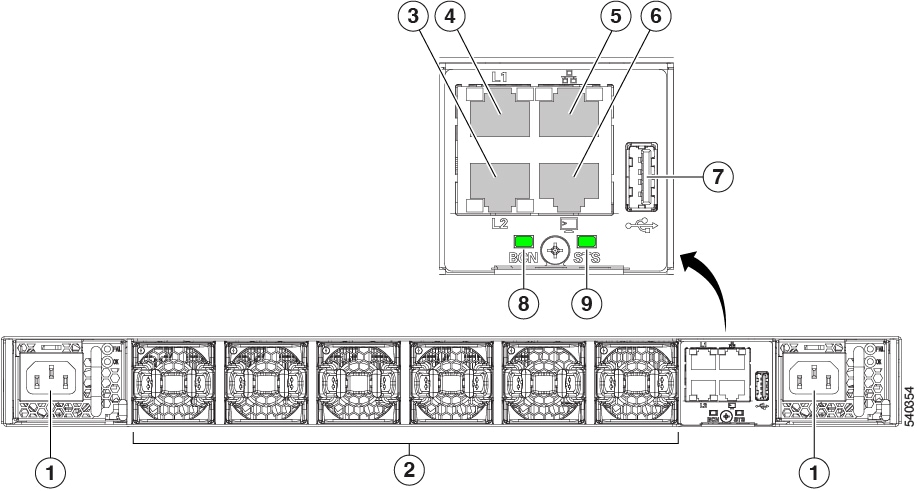

次の図は、シャーシの電源側のファブリック インターコネクト機能を示します。

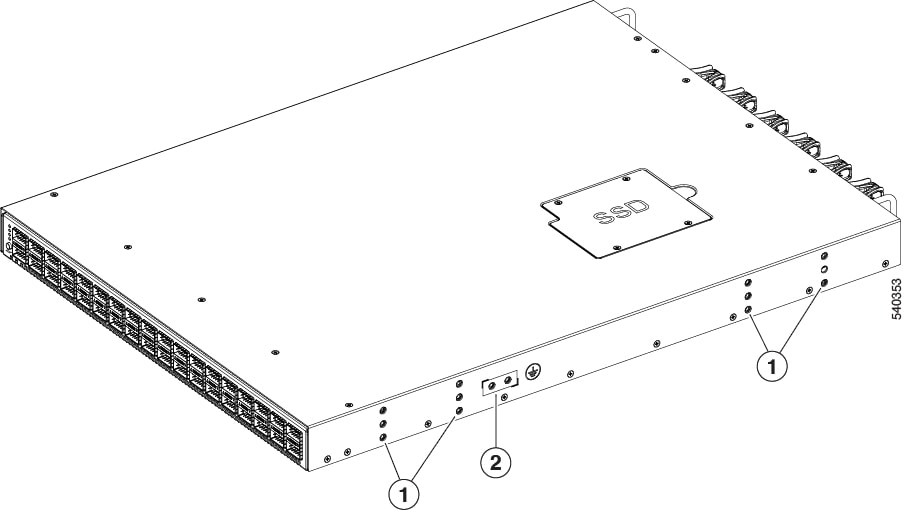

次の図は、シャーシの側面を示します。

ファンと電源がコールド アイルから吸気し、ファブリック インターコネクトを介して冷気を吹き込み、暖気をホット アイルに排出するように、ポートをホット アイルに配置することを計画します。

ファンと電源モジュールは現場交換可能です。他のモジュールが取り付けられて稼働している限り、動作中にファン モジュールまたは電源モジュールを 1 個交換できます。取り付けられている電源モジュールが 1 個だけの場合、元の電源モジュールを取り外す前に空きスロットに交換用の電源モジュールを取り付けることができます。

（注）	ファンと電源モジュールはすべて、同じエアーフロー方向になっていなければなりません。そうでない場合、ファブリック インターコネクトが過熱しシャットダウンする場合があります。

注意	ファンと電源にポート側排気エアーフロー（ファン モジュールの場合は青色のカラーリング）があるため、ポートはホットアイルに配置する必要があります。空気取り入れ口をホット アイルに配置すると、ファブリック インターコネクトが過熱しシャットダウンする場合があります。

Cisco UCS 6400 シリーズ ファブリック インターコネクト は、UCS システムにネットワークの接続性と管理機能を提供します。ファブリックインターコネクトは、システム内のサーバ、ファブリックインターコネクトに接続するサーバ、およびLAN/SAN に接続するファブリックインターコネクトに、イーサネットおよびファイバチャネルを提供します。

Cisco UCS 6400 シリーズ ファブリック インターコネクトのそれぞれが Cisco UCS Manager を実行 し、すべての Cisco UCS 要素を完全に管理します。ファブリック インターコネクトは、40/100 ギガビット アップリンク ポートを備えたファブリックで 10/25 ギガビット ポートをサポートします。Cisco UCS 6400 シリーズ ファブリック インターコネクト を、各 デバイスの L1 または L2 ポート経由で別の Cisco UCS 6400 シリーズ ファブリック インターコネクトに接続すると、高可用性を実現できます。

Cisco UCS 6400 シリーズ ファブリック インターコネクトの構成は次のとおりです。

• Cisco UCS 6454 ファブリック インターコネクトについて

• Cisco UCS 64108 ファブリック インターコネクトについて

Cisco UCS 64108 ファブリック インターコネクト は 2 RU top-of-rack (TOR) スイッチであり、Cisco R シリーズ ラックなどの標準的な 19 インチ ラックにマウントできます。高密度の FI は、高密度の Cisco UCS 6296 ファブリック インターコネクトからの理想的なアップグレードです。

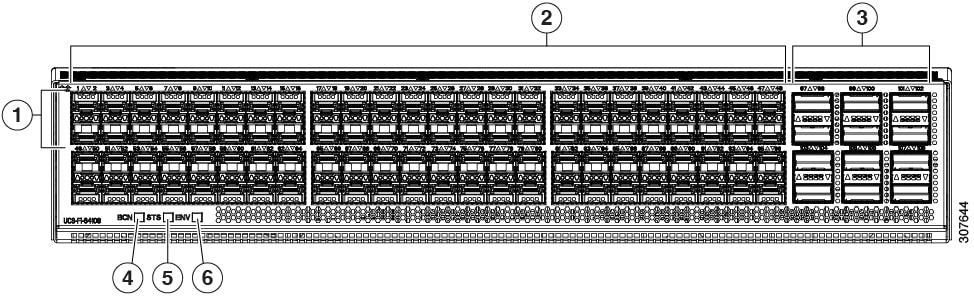

高密度 Cisco UCS 64108 ファブリック インターコネクト には 96 10/25 Gb SFP28 ポートと 12 40/100 Gb QSFP28 ポートがあります。各 40/100 Gb ポートは、4 x 10/25 Gb アップリンク ポートにブレイク アウトをできます。ポート 1 ~ 16 は、10/25 GbE または 4/8/16/32G のファイバ チャネル速度をサポートするユニファイド ポートです。ポート 89 ~ 96 は 1Gbps イーサネット速度をサポートします。

Cisco UCS 64108 ファブリック インターコネクト は次のいずれかをサポートします。

• 8 個の FCoE ポート チャネル

• または 4 個の SAN ポート チャネル

• または 4 個の SAN ポート チャネルおよび 4 個の FCoE ポート チャネル

この Cisco UCS 64108 ファブリック インターコネクト は、1 個のネットワーク管理ポート、初期構成の設定用に 1 個の RS-232 シリアルコンソール ポート、および構成の保存およびロード用に 1 個の USB ポートを備えています。また FI は、高可用性設定を保証する 2 個のファブリック インターコネクトを接続するための L1/L2 ポートを含みます。

Cisco UCS 64108 ファブリック インターコネクトにはまた、次から構成されている CPU ボードも含まれています。

• Intel Xeon プロセッサ、6 コア

• 64 GB の RAM

• 8 MB の NVRAM（NVRAM チップ x 4）

• 128 GB SSD（ブートフラッシュ）

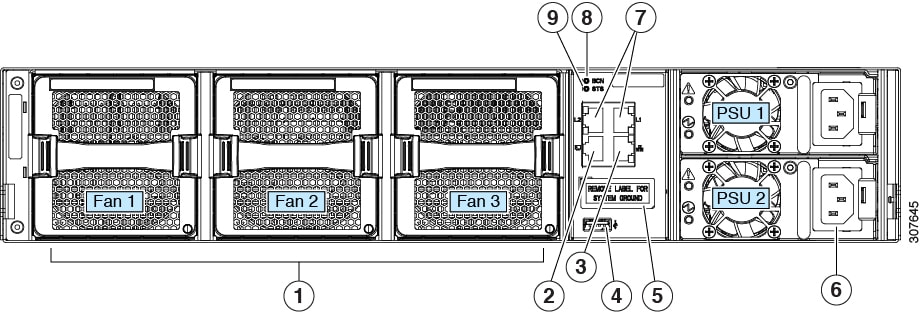

Cisco UCS 64108 ファブリック インターコネクト には 2 個の電源 (1+1 の冗長構成) および 3 個のファン (2+1 の冗長構成) があります。

Cisco UCS 6454 ファブリック インターコネクト (FI) は 1 RU top-of-rack スイッチであり、Cisco R シリーズ ラックなどの標準的な 19 インチ ラックにマウントできます。

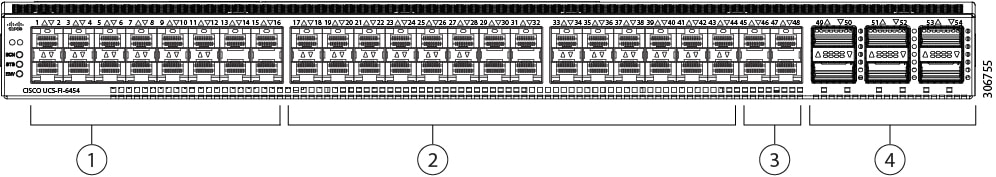

Cisco UCS 6454 ファブリック インターコネクト には、48 個の 10/25 GB SFP28 ポート (16 個のユニファイド ポート) と、6 個の 40/100 GB QSFP28 ポートが搭載されています。各 40/100 Gb ポートは、4 x 10/25 Gb アップリンク ポートにブレイク アウトをできます。16 個のユニファイド ポートは、10/25 GbE または 4/8/16/32G のファイバ チャネル速度をサポートします。

（注）	Cisco UCS 6454 ファブリック インターコネクト は、Cisco UCS Manager 4.0(1) and 4.0(2) で 8 個のユニファイド ポート (ポート 1 ～ 8) をサポートしていますが、その後 16 個のユニファイド ポート (ポート 1 ～ 16) をサポートします。

Cisco UCS 6454 ファブリック インターコネクト は、次の機能をサポートします。

• 最大 8 個の FCoE ポート チャネル

• または 4 SAN ポート チャネル

• または最大 8 個の SAN ポート チャネルと FCoE ポート チャネル (それぞれ 4 個)

この Cisco UCS 6454 ファブリック インターコネクト は、1 個のネットワーク管理ポート、初期構成の設定用に 1 個のコンソール ポート、および構成の保存およびロード用に 1 個の USB ポートを備えています。また FI は、高可用性を保証する 2 個のファブリック インターコネクトを接続するための L1/L2 ポートを含みます。

Cisco UCS 6454 ファブリック インターコネクトにはまた、次から構成されている CPU ボードも含まれています。

• インテル Xeon D-1528 v4 プロセッサ、1.6 GHz

• 64 GB の RAM

• 8 MB の NVRAM（NVRAM チップ x 4）

• 128 GB SSD（ブートフラッシュ）

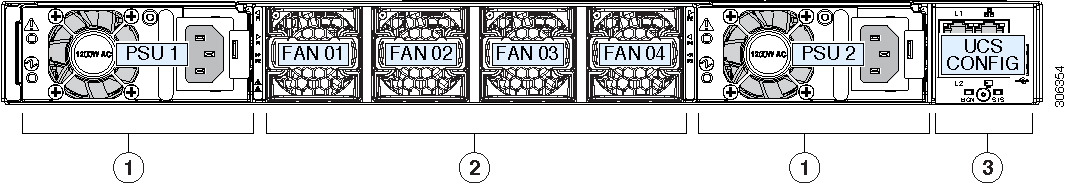

Cisco UCS 6454 ファブリック インターコネクトのシャーシは、2 つの電源モジュールと 4 つのファンを備えています。2 つのファンが前面から背面へのエアフローを提供します。

（注）	以前の世代のファブリック インターコネクトの Cisco UCS 9108 100G インテリジェント ファブリック モジュール への移行は、現在サポートされていません。

Cisco UCS 6536 ファブリック インターコネクト のポートは、イーサネットまたはファイバ チャネル トラフィックを伝送するように設定できます。ポート 33-36 のみ構成してファイバチャネル トラフィックを伝送できます。ポートを設定するまでは、Cisco UCS ドメインでそれらのポートを使用できません。

Cisco UCS 6400 シリーズ ファブリック インターコネクト のポートは、イーサネットまたはファイバ チャネル トラフィックを伝送するように設定できます。ポート 1 -16 のみ構成してファイバ チャネル トラフィックを伝送できます。ポートを設定するまでは、Cisco UCS ドメインでそれらのポートを使用できません。

（注）	Cisco UCS 6454 ファブリック インターコネクト は、Cisco UCS Manager 4.0(1) および 4.0(2) で 8 個のユニファイド ポート (ポート 1 ～ 8) をサポートしていますが、リリース 4.0(4) 以降のリリースでは 16 個のユニファイド ポート (ポート 1 ～ 16) をサポートします。 ファブリック インターコネクトのポートを設定すると、管理状態が自動的に有効に設定されます。ポートが他のデバイスに接続されている場合は、これによってトラフィックが中断されることがあります。ポートの設定が完了したら、そのポートを有効または無効にできます。

次の表に、Cisco UCS ファブリック インターコネクト
