プライベート VLAN について
PVLAN 機能を使用すると、サービス プロバイダーが VLAN を使用したときに直面する 2 つの問題に対処できます。
Network Essentials または Network Advantage を実行している場合、最大で 4094 個のアクティブ VLAN がデバイスでサポートされます。サービス プロバイダーが 1 カスタマーあたり 1 つの VLAN を割り当てる場合、サービス プロバイダーがサポートできるカスタマー数はこれに制限されます。
IP ルーティングをイネーブルにするには、各 VLAN にサブネット アドレス空間またはアドレス ブロックを割り当てますが、これにより、未使用の IP アドレスが無駄になり、IP アドレスの管理に問題が起きます。

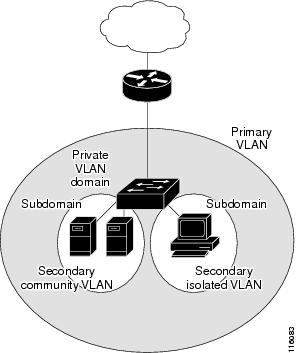

プライベート VLAN では、同じプライベート VLAN 内のポート間をレイヤ 2 で分離します。プライベート VLAN ポートは、次のいずれかの種類に属するアクセス ポートです。
無差別:無差別ポートは、プライベート VLAN に属し、プライマリ VLAN と関連しているセカンダリ VLAN に属するコミュニティ ポートや独立ホスト ポートなどの、すべてのインターフェイスと通信できます。
独立:独立ポートは、独立セカンダリ VLAN に属しているホスト ポートです。これは、無差別ポートを除く、同じプライベート VLAN 内の他のポートからレイヤ 2 で完全に分離されています。プライベート VLAN は、無差別ポートからのトラフィックを除き、独立ポート宛のトラフィックをすべてブロックします。独立ポートから受信されたトラフィックは、無差別ポートにだけ転送されます。
コミュニティ:コミュニティ ポートは、1 つのコミュニティ セカンダリ VLAN に属しているホスト ポートです。コミュニティ ポートは、同一コミュニティ VLAN のその他のポート、および無差別ポートと通信します。これらのインターフェイスは、他のコミュニティの他のすべてのインターフェイスおよびプライベート VLAN 内の独立ポートとレイヤ 2 で分離されます。
(注) | トランク ポートは、通常の VLAN からのトラフィックを伝送し、またプライマリ、独立、およびコミュニティ VLAN からのトラフィックも伝送します。 |
プライマリおよびセカンダリ VLAN には次のような特性があります。
プライマリ VLAN:プライベート VLAN には、プライマリ VLAN を 1 つだけ設定できます。プライベート VLAN 内のすべてのポートは、プライマリ VLAN のメンバーです。プライマリ VLAN は、無差別ポートからの単一方向トラフィックのダウンストリームを、(独立およびコミュニティ)ホスト ポートおよび他の無差別ポートへ伝送します。
独立 VLAN:プライベート VLAN の独立 VLAN は 1 つだけです。独立 VLAN はセカンダリ VLAN であり、ホストから無差別ポートおよびゲートウェイに向かう単一方向トラフィック アップストリームを搬送します。
コミュニティ VLAN:コミュニティ VLAN は、アップストリーム トラフィックをコミュニティ ポートから無差別ポート ゲートウェイおよび同じコミュニティ内の他のホスト ポートに伝送するセカンダリ VLAN です。複数のコミュニティ VLAN を 1 つのプライベート VLAN に設定できます。
無差別ポートは、1 つのプライマリ VLAN、1 つの独立 VLAN、複数のコミュニティ VLAN だけで動作できます。レイヤ 3 ゲートウェイは通常、無差別ポートを介してデバイスに接続されます。無差別ポートでは、広範囲なデバイスをプライベート VLAN のアクセス ポイントとして接続できます。たとえば、すべてのプライベート VLAN サーバを管理ワークステーションから監視したりバックアップしたりするのに、無差別ポートを使用できます。
スイッチング環境では、個々のエンド ステーションに、または共通グループのエンド ステーションに、個別のプライベート VLAN や、関連する IP サブネットを割り当てることができます。エンド ステーションはデフォルト ゲートウェイとの通信を行うだけで、プライベート VLAN の外部と通信することができます。
プライベート VLAN を使用し、次の方法でエンド ステーションへのアクセスを制御できます。
エンド ステーションに接続されているインターフェイスを選択して独立ポートとして設定し、レイヤ 2 の通信をしないようにします。たとえば、エンド ステーションがサーバの場合、この設定によりサーバ間のレイヤ 2 通信ができなくなります。
デフォルト ゲートウェイおよび選択したエンド ステーション(バックアップ サーバなど)に接続されているインターフェイスを無差別ポートとして設定し、すべてのエンド ステーションがデフォルト ゲートウェイにアクセスできるようにします。
複数のデバイスにわたるようにプライベート VLAN を拡張するには、プライマリ VLAN、独立 VLAN、およびコミュニティ VLAN を、プライベート VLAN をサポートする他のデバイスにトランキングします。使用するプライベート VLAN 設定のセキュリティを確保して、プライベート VLAN として設定された VLAN が他の目的に使用されないようにするには、プライベート VLAN ポートがないデバイスを含めて、すべての中間デバイスでプライベート VLAN を設定します。
各カスタマーに個別の VLAN を割り当てると、次のように IP アドレッシング方式が非効率的になります。
この問題は、プライベート VLAN を使用すると軽減します。プライベート VLAN では、プライベート VLAN のすべてのメンバーが、プライマリ VLAN に割り当てられている共通アドレス空間を共有するためです。ホストはセカンダリ VLAN に接続され、プライマリ VLAN に割り当てられているアドレスのブロックから IP アドレスが DHCP サーバによってホストに割り当てられますが、同一プライマリ VLAN 内のセカンダリ VLAN には割り当てられません。さまざまなセカンダリ VLAN のカスタマー デバイスには後続 IP アドレスが割り当てられます。新しいデバイスを追加すると、サブネット アドレスの巨大プールから次に使用できるアドレスが、DHCP サーバによって割り当てられます。
プライベート VLAN は、VTP 1、2、および 3 のトランスペアレント モードでサポートされます。プライベート VLAN は VTP 3 のサーバ モードでもサポートされます。VTP 3 を使用して設定したサーバ クライアントがある場合、サーバに設定されているプライベート VLAN をクライアント上に反映させる必要があります。
プライベート VLAN の他機能との相互作用
通常の VLAN では、同じ VLAN にあるデバイスはレイヤ 2 レベルで互いに通信しますが、別の VLAN にあるインターフェイスに接続されたデバイスとはレイヤ 3 レベルで通信する必要があります。プライベート VLAN の場合、無差別ポートはプライマリ VLAN のメンバーであり、ホスト ポートはセカンダリ VLAN に属します。セカンダリ VLAN はプライマリ VLAN に対応付けられているため、これらの VLAN のメンバーはレイヤ 2 レベルで互いに通信できます。
通常の VLAN の場合、ブロードキャストはその VLAN のすべてのポートに転送されます。プライベート VLAN のブロードキャストの転送は、次のようにブロードキャストを送信するポートによって決まります。
コミュニティ ポートは、すべての無差別ポート、トランク ポート、同一コミュニティ VLAN のポートにブロードキャストを送信します。
無差別ポートは、プライベート VLAN のすべてのポート(その他の無差別ポート、トランク ポート、独立ポート、コミュニティ ポート)にブロードキャストを送信します。
マルチキャスト トラフィックのルーティングとブリッジングは、プライベート VLAN 境界を横断して行われ、単一コミュニティ VLAN 内でも行われます。マルチキャスト トラフィックは、同一独立 VLAN のポート間、または別々のセカンダリ VLAN のポート間で転送されません。
プライベート VLAN のマルチキャスト転送は次の状況をサポートします。
レイヤ 3 スイッチデバイスでは、デバイス仮想インターフェイス(SVI)が VLAN のレイヤ 3 インターフェイスを表します。レイヤ 3 デバイスは、セカンダリ VLAN ではなく、プライマリ VLAN だけを介してプライベート VLAN と通信します。レイヤ 3 VLAN インターフェイス(SVI)はプライマリ VLAN にだけ設定してください。レイヤ 3 VLAN インターフェイスをセカンダリ VLAN 用に設定できません。VLAN がセカンダリ VLAN として設定されている間、セカンダリ VLAN の SVI はアクティブになりません。
SVI がアクティブである VLAN をセカンダリ VLAN として設定する場合、SVI をディセーブルにしないと、この設定は許可されません。
セカンダリ VLAN として設定されている VLAN に SVI を作成しようとしてセカンダリ VLAN がすでにレイヤ 3 にマッピングされている場合、SVI は作成されず、エラーが返されます。SVI がレイヤ 3 にマッピングされていない場合、SVI は作成されますが、自動的にシャットダウンされます。
プライマリ VLAN をセカンダリ VLAN と関連付けてマッピングすると、プライマリ VLAN の設定がセカンダリ VLAN の SVI に伝播されます。たとえば、プライマリ VLAN の SVI に IP サブネットを割り当てると、このサブネットは、プライベート VLAN 全体の IP サブネット アドレスになります。
プライベート VLAN はデバイススタック内で動作することができ、プライベート VLAN ポートはさまざまなスタック メンバーに存在することができます。ただし、スタックを次のように変更すると、プライベート VLAN の動作に影響が及ぶ可能性があります。
スタックにプライベート VLAN 無差別ポートが 1 つだけ含まれ、このポートを含めたスタック メンバーがスタックから削除された場合、プライベート VLAN のホスト ポートとプライベート VLAN 外との接続が不能になります。
スタック内にプライベート VLAN 無差別ポートが 1 つだけあるスタック マスターに障害が発生した場合、またはスタックを残し、新しいスタック マスターが選択された場合、古いスタック マスターに無差別ポートがあるプライベート VLAN のホスト ポートとプライベート VLAN 外との接続が不能になります。
2 つのスタックが統合された場合、権利を獲得したスタックのプライベート VLAN は影響を受けませんが、デバイスを再起動したときに、権利を獲得しなかったデバイスのプライベート VLAN 設定が失われます。
セカンダリ VLAN で学習された MAC アドレスはプライマリ VLAN で複製されますが、その逆はありません。これにより、ハードウェアの L2 CAM スペースを節約できます。プライマリ VLAN は常に、両方向で正引きを実行するのに使用されます。
ダイナミック MAC アドレスは、プライベート VLAN のプライマリ VLAN で学習されると、必要に応じて、セカンダリ VLAN で複製されます。たとえば、MAC アドレスがセカンダリ VLAN で動的に受信されると、プライマリ VLAN の一部として学習されます。隔離 VLAN の場合、同じ MAC のブロックされたエントリは MAC アドレス テーブルのセカンダリ VLAN に追加されます。このため、セカンダリ ドメインのホスト ポートで学習された MAC は、ブロックされたタイプのエントリとしてインストールされます。プライマリ VLAN からトラフィックが入力される場合でも、すべての MAC エントリはセカンダリ VLAN で学習されます。
MAC アドレスがプライマリ VLAN で動的に学習される場合、関連セカンダリ VLAN では複製されません。
ユーザは、従来型のようにプライベート VLAN のホストにスタティック MAC アドレス CLI を複製する必要はありません。
例:
従来のモデルでは、ユーザはスタティック MAC アドレスを設定すると、関連 VLAN 内にも同じスタティック MAC アドレスを追加する必要がありました。たとえば、MAC アドレス A が VLAN 101 のポート 1/0/1 でユーザ設定され、VLAN 101 ではセカンダリ VLAN で、VLAN 100 がプライマリ VLAN である場合は、ユーザは設定する必要があります。
mac-address static A vlan 101 interface G1/0/1 mac-address static A vlan 100 interface G1/0/1
このデバイスでは、ユーザは関連 VLAN に MAC アドレスを複製する必要はありません。上記の例のみで、ユーザは設定する必要があります。
mac-address static A vlan 101 interface G1/0/1
プライベート VLAN は、このデバイスの場合、他のプラットフォームの「単方向」と比べ、双方向です。
レイヤ 2 の正引き後には、適切な出力 VLAN マッピングが行われ、すべての出力 VLAN ベースの機能による処理が出力 VLAN のコンテキストで実行されます。
レイヤ 2 のフレームがプライベート VLAN 内で転送されると、入力側と出力側とで VLAN マップが適用されます。フレームがプライベート VLAN の内側から外部ポートにルーティングされる場合、プライベート VLAN マップが入力側に適用されます。同様に、フレームが外部ポートからプライベート VLAN にルーティングされると、プライベート VLAN は出力側に適用されます。これは、ブリッジされたトラフィックとルーティングされたトラフィックの両方に適用されます。
ブリッジング:
セカンダリ VLAN からプライマリ VLAN へのアップストリーム トラフィックの場合、セカンダリ VLAN の MAP は入力側に適用され、プライマリ VLAN の MAP は出力側に適用されます。
プライマリ VLAN からセカンダリ VLAN へのダウンストリーム トラフィックの場合は、プライマリ VLAN の MAP は入力方向で適用され、セカンダリ VLAN のMAP は出力方向で適用されます。
ルーティング
プライベート VLAN ドメインが 2 つ(PV1(sec1、prim1)および PV2(sec2、prim2))ある場合を想定します。PV1 から PV2 にルーティングされるフレームについては次のようになります。
分離されたホスト ポートから無差別ポートへのアップストリームまたはダウンストリームに従うパケットの場合、分離された VLAN の VACL は入力方向に適用され、プライマリ VLAN の VACL は出力方向に適用されます。これにより、ユーザは同じプライマリ VLAN ドメインの別のセカンダリ VLAN に異なる VACL を設定することができます。
(注) | このデバイスでのプライベート VLAN は常に双方向であるため、双方向のコミュニティ VLAN は不要です。 |
PVLAN は、高可用性(HA)機能とシームレスに連携します。スイッチオーバーの前に、マスターにあるプライベート VLAN は、スイッチオーバー後と同じである必要があります(新しいマスターは IOS 側および、FED 側両方で以前のマスターと同様の PVLAN 設定が必要です)。
プライベート VLAN 設定時の注意事項
プライベート VLAN は設定されていません。
プライベート VLAN の設定時は、次の注意事項に従ってください。
プライベート VLAN は、VTP 1、2、および 3 のトランスペアレント モードでサポートされます。デバイスで VTP バージョン 1 または 2 が稼働している場合は、VTP をトランスペアレント モードに設定する必要があります。プライベート VLAN を設定した後で、VTP モードをクライアントまたはサーバに変更できません。VTP バージョン 3 は、すべてのモードでプライベート VLAN をサポートします。
VTP バージョン 1 または 2 でプライベート VLAN を設定した後、copy running-config startup config 特権 EXEC コマンドを使用して、VTP トランスペアレント モード設定とプライベート VLAN 設定を デバイス スタートアップ コンフィギュレーション ファイルに保存します。保存しないと、デバイスをリセットした場合にデフォルトの VTP サーバ モードになり、プライベート VLAN をサポートしなくなります。VTP バージョン 3 ではプライベート VLAN をサポートします。
VTP バージョン 1 および 2 では、プライベート VLAN 設定の伝播は行われません。プライベート VLAN ポートが必要なデバイスで VTP バージョン 3 が実行されていない場合は、VTP3 はプライベート VLAN を伝播するため、そのデバイス上でプライベート VLAN を設定する必要があります。
VLAN 1 または VLAN 1002 ~ 1005 をプライマリ VLAN またはセカンダリ VLAN として設定できません。拡張 VLAN(VLAN ID 1006 ~ 4094)はプライベート VLAN に属することができます。
プライマリ VLAN には、1 つの独立 VLAN および複数のコミュニティ VLAN を関連付けることができます。独立 VLAN またはコミュニティ VLAN には、1 つのプライマリ VLAN だけを関連付けることができます。
プライベート VLAN には複数の VLAN が含まれますが、プライベート VLAN 全体で実行可能なスパニングツリー プロトコル(STP)インスタンスは 1 つだけです。セカンダリ VLAN がプライマリ VLAN に関連付けられている場合、プライマリ VLAN の STP パラメータがセカンダリ VLAN に伝播されます。
TFTP サーバから PVLAN 設定をコピーし、それを実行中の設定に適用しても、PVLAN の関連付けは形成されません。プライマリ VLAN がすべてのセカンダリ VLAN に確実に関連付けられていることを確認する必要があります。
また、copy flash:config_file running-config の代わりに configure replace flash:config_file force も使用できます。
DHCP スヌーピングはプライベート VLAN 上でイネーブルにできます。プライマリ VLAN で DHCP スヌーピングをイネーブルにすると、DHCP スヌーピングはセカンダリ VLAN に伝播されます。セカンダリ VLAN で DHCP を設定しても、プライマリ VLAN をすでに設定している場合、DHCP 設定は有効になりません。
プライベート VLAN ポートで IP ソース ガードをイネーブルにする場合は、プライマリ VLAN で DHCP スヌーピングをイネーブルにする必要があります。
プライベート VLAN でトラフィックを伝送しないデバイスのトランクから、プライベート VLAN をプルーニングすることを推奨します。
プライマリ VLAN、独立 VLAN、およびコミュニティ VLAN には、別々の Quality of Service(QoS)設定を適用できます
sticky ARP エントリとは、SVI およびレイヤ 3 インターフェイス上で学習されるエントリです。これらのエントリは、期限切れになることはありません。
ip sticky-arp グローバル コンフィギュレーション コマンドは、プライベート VLAN に属する SVI でだけサポートされます。
ip sticky-arp インターフェイス コンフィギュレーション コマンドは、以下でのみサポートされます。
ip sticky-arp グローバル コンフィギュレーション コマンドおよび ip sticky-arpinterface コンフィギュレーション コマンドの使用の詳細については、このリリースのコマンド リファレンスを参照してください。
プライマリ VLAN およびセカンダリ VLAN で VLAN マップを設定できますただし、プライベート VLAN のプライマリおよびセカンダリ VLAN に同じ VLAN マップを設定することを推奨します。
PVLAN は双方向です。これらは、入力側と出力側の両方に適用されます。
レイヤ 2 のフレームがプライベート VLAN 内で転送されると、入力側と出力側で VLAN マップが適用されます。フレームがプライベート VLAN の内側から外部ポートにルーティングされる場合、プライベート VLAN マップが入力側に適用されます。同様に、フレームが外部ポートからプライベート VLAN にルーティングされると、プライベート VLAN は出力側に適用されます。
ブリッジング
セカンダリ VLAN からプライマリ VLAN へのアップストリーム トラフィックの場合、セカンダリ VLAN の MAP は入力側に適用され、プライマリ VLAN の MAP は出力側に適用されます。
プライマリ VLAN からセカンダリ VLAN へのダウンストリーム トラフィックの場合は、プライマリ VLAN の MAP は入力方向で適用され、セカンダリ VLAN のMAP は出力方向で適用されます。
ルーティング
プライベート VLAN ドメインが 2 つ(PV1(sec1、prim1)および PV2(sec2、prim2))ある場合を想定します。PV1 から PV2 にルーティングされるフレームについては次のようになります。
sec1 の MAP および prim1 の L3 ACL は入力ポートに適用されます。
sec1 の MAP および prim2 の L3 ACL は出力ポートに適用されます。
分離されたホスト ポートから無差別ポートへのアップストリームまたはダウンストリームに従うパケットの場合、分離された VLAN の VACL は入力方向に適用され、プライマリ VLAN の VACL は出力方向に適用されます。これにより、ユーザは同じプライマリ VLAN ドメインの別のセカンダリ VLAN に異なる VACL を設定することができます。
プライベート VLAN の特定 IP トラフィックをフィルタリングするには、プライマリ VLAN およびセカンダリ VLAN の両方に VLAN マップを適用する必要があります。
プライマリ VLAN SVI にだけルータ ACL を適用できます。ACL はプライマリおよびセカンダリ VLAN のレイヤ 3 トラフィックに適用されます。
プライベート VLAN ポートの設定時は、次の注意事項に従ってください。
プライマリ VLAN、独立 VLAN、またはコミュニティ VLAN にポートを割り当てるには、プライベート VLAN コンフィギュレーション コマンドだけを使用します。プライマリ VLAN、独立 VLAN、またはコミュニティ VLAN として設定する VLAN に割り当てられているレイヤ 2 アクセス ポートは、この VLAN がプライベート VLAN の設定に含まれている場合、非アクティブです。レイヤ 2 トランク インターフェイスは STP フォワーディング ステートのままです。
PAgP または LACP EtherChannel に属するポートを、プライベート VLAN ポートとして設定しないでください。ポートがプライベート VLAN の設定に含まれている間は、そのポートの EtherChannel 設定はいずれも非アクティブです。
設定ミスによる STP ループの発生を防ぎ、STP コンバージェンスを高速化するには、独立ホスト ポートおよびコミュニティ ホスト ポート上で PortFast および BPDU ガードをイネーブルにします。イネーブルの場合、STP はすべての PortFast が設定されたレイヤ 2 LAN ポートに BPDU ガード機能を適用します。PortFast および BPDU ガードを無差別ポートでイネーブルにしないでください。
プライベート VLAN の設定で使用される VLAN を削除すると、この VLAN に関連付けられたプライベート VLAN ポートが非アクティブになります。
ネットワーク デバイスをトランク接続し、プライマリ VLAN およびセカンダリ VLAN がトランクから削除されていない場合、プライベート VLAN ポートはさまざまなネットワーク デバイス上で使用できます。
プライベート VLAN の設定方法
プライベート VLAN を設定するには、次の手順を実行します。
(注) | プライベート VLAN は、VTP 1、2、および 3 のトランスペアレント モードでサポートされます。プライベート VLAN は、VTP 3 のサーバ モードでもサポートされます。 |
ステップ 1 | VTP モードを transparent に設定します。
| ||
ステップ 2 | プライマリおよびセカンダリ VLAN を作成してこれらを対応付けします。
| ||
ステップ 3 | インターフェイスを独立ポートまたはコミュニティ ホスト ポートに設定して、ホスト ポートに VLAN メンバーシップを割り当てます。 | ||
ステップ 4 | インターフェイスを無差別ポートとして設定し、無差別ポートをプライマリおよびセカンダリ VLAN のペアにマッピングします。 | ||
ステップ 5 | VLAN 間ルーティングを使用している場合、プライマリ SVI を設定し、セカンダリ VLAN をプライマリ SVI にマッピングします。 | ||
ステップ 6 | プライマリ VLAN 設定を確認します。 |
private-vlan コマンドは VLAN コンフィギュレーション モードを終了するまで機能しません。
プライベート VLAN 内で VLAN を設定し、関連付けるには、次の手順を実行します。
レイヤ 2 インターフェイスをプライベート VLAN ホスト ポートとして設定し、これをプライマリおよびセカンダリ VLAN に関連付けるには、次の手順を実行します。
(注) | 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。 |
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | enable 例:
Device> enable
|
特権 EXEC モードをイネーブルにします。プロンプトが表示されたら、パスワードを入力します。 | ||
ステップ 2 | configureterminal 例: Device# configure terminal | |||
ステップ 3 | interface interface-id 例: Device(config)# interface gigabitethernet1/0/22 | |||
ステップ 4 | switchport mode
private-vlan host 例: Device(config-if)# switchport mode private-vlan host | |||
ステップ 5 | switchport
private-vlan host-association primary_vlan_id secondary_vlan_id 例: Device(config-if)# switchport private-vlan host-association 20 501 |
レイヤ 2 ポートをプライベート VLAN と関連付けます。
| ||
ステップ 6 | end 例: Device(config)# end | |||
ステップ 7 | show interfaces [interface-id] switchport 例: Device# show interfaces gigabitethernet1/0/22 switchport | |||
ステップ 8 | copy running-config
startup-config 例:
Device# copy running-config startup-config
|
(任意)コンフィギュレーション ファイルに設定を保存します。 |
レイヤ 2 インターフェイスをプライベート VLAN 無差別ポートとして設定し、これをプライマリおよびセカンダリ VLAN にマッピングするには、次の手順を実行します。
(注) | 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。 |
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | enable 例:
Device> enable
|
特権 EXEC モードをイネーブルにします。プロンプトが表示されたら、パスワードを入力します。 |
ステップ 2 | configureterminal 例: Device# configure terminal | |
ステップ 3 | interface interface-id 例: Device(config)# interface gigabitethernet1/0/2 | |
ステップ 4 | switchport mode
private-vlan promiscuous 例: Device(config-if)# switchport mode private-vlan promiscuous | |
ステップ 5 | switchport private-vlan
mapping primary_vlan_id {add | remove} secondary_vlan_list 例: Device(config-if)# switchport private-vlan mapping 20 add 501-503 |
プライベート VLAN 無差別ポートをプライマリ VLAN、および選択したセカンダリ VLAN にマッピングします。
|
ステップ 6 | end 例: Device(config)# end | |
ステップ 7 | show interfaces [interface-id] switchport 例: Device# show interfaces gigabitethernet1/0/2 switchport | |
ステップ 8 | copy running-config startup
config 例: Device# copy running-config startup-config |
プライベート VLAN が VLAN 間ルーティングに使用される場合、SVI をプライマリ VLAN に設定してセカンダリ VLAN を SVI にマッピングできます。
(注) | 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。 |
セカンダリ VLAN をプライマリ VLAN の SVI にマッピングしてプライベート VLAN トラフィックのレイヤ 3 スイッチングを可能にするには、次の手順を実行します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | enable 例:
Device> enable
|
特権 EXEC モードをイネーブルにします。プロンプトが表示されたら、パスワードを入力します。 | ||
ステップ 2 | configureterminal 例: Device# configure terminal | |||
ステップ 3 | interface vlan primary_vlan_id 例: Device(config)# interface vlan 20 |
プライマリ VLAN でインターフェイス コンフィギュレーション モードを開始して、VLAN を SVI として設定します。VLAN ID の範囲は 2 ~ 1001 および 1006 ~ 4094 です。 | ||
ステップ 4 | private-vlan mapping [add | remove] secondary_vlan_list 例: Device(config-if)# private-vlan mapping 501-503 |
セカンダリ VLAN をプライマリ VLAN のレイヤ 3 VLAN インターフェイスにマッピングして、プライベート VLAN 入力トラフィックのレイヤ 3 スイッチングを可能にします。
| ||
ステップ 5 | end 例: Device(config)# end | |||
ステップ 6 | show interface
private-vlan mapping 例: Device# show interfaces private-vlan mapping | |||
ステップ 7 | copy running-config startup
config 例: Device# copy running-config startup-config |
