章のタイトル： 設置場所の準備およびメンテナンス記 録
設置場所の準備およびメンテナンス記録
この付録には、Cisco MDS 9500 シリーズの設置時に使用する設置場所の準備リスト、および次の記録シートが記載されています。
（注） スイッチの設定情報を確認する方法については、『Cisco MDS 9000 Family CLI Configuration Guide』または『Cisco MDS 9000 Family Fabric Manager Configuration Guide』を参照してください。
テクニカル サポートへの連絡
この付録のトラブルシューティング情報を使用しても起動時の問題を解決できない場合には、テクニカル サポート担当者に連絡して指示を受けてください。連絡される前に、サポート担当者が速やかに対処できるように、次の情報を用意してください。
•
シャーシのシリアル番号「シャーシのシリアル番号の調べ方」を参照してください。
• 問題を特定して解決するために行った作業に関する簡単な説明
（注） シスコのサポートをシスコのリセラーからご購入された場合は、リセラーに直接お問い合わせください。サポートをシスコから直接ご購入された場合は、次の URL にある Technical Assistance Center（TAC）にご連絡ください。
http://www.cisco.com/warp/public/687/Directory/DirTAC.shtm
シャーシのシリアル番号の調べ方
ヒント CLI（コマンドライン インターフェイス）アクセスが可能な場合、スイッチのシリアル番号を含むバックプレーンの内容を表示するには、show sprom backplane 1 コマンドを実行します。

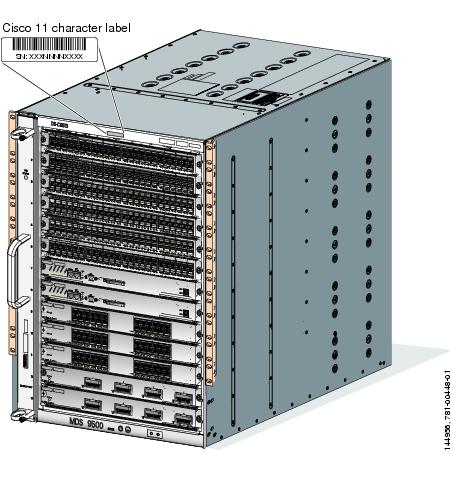

図D-1 に、Cisco MDS 9513 ディレクタのシリアル番号ラベルの位置を示します。
図D-1 Cisco MDS 9513 ディレクタのシリアル番号の位置

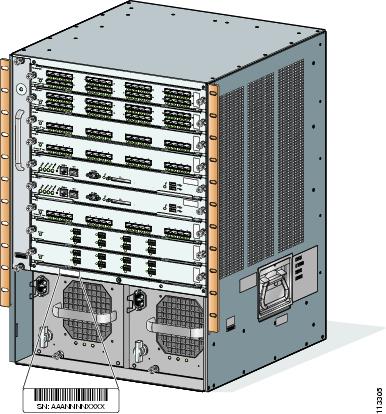

Cisco MDS 9509 ディレクタの新しいリリースでは、シャーシのシリアル番号ラベルの場所は、図D-2 に示す位置に変更されています。以前のリリースでは、シリアル番号ラベルが左側ではなく右側にあるものもあります。
図D-2 Cisco MDS 9509 ディレクタのシリアル番号の位置

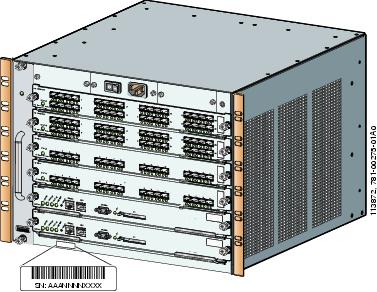

Cisco MDS 9506 ディレクタ シャーシのシリアル番号ラベルを、図D-3 に示します。
図D-3 Cisco MDS 9506 ディレクタのシリアル番号の位置
設置環境チェックリスト
スイッチを正常に稼働させ、適切な通気を保持し、作業を容易にするには、装置ラックまたはワイヤリング クローゼットの設置環境を整え、配置を決めることが重要です。 表D-1 を参照し、Cisco MDS 9500 シリーズを設置する前に準備作業を完了しておくことを推奨します。
設置場所に必要な空調レベルを決定するときには、熱放散を考慮してください。環境要件については、表B-1を参照してください。電力および発熱量の定格値については、「Cisco MDS 9513 ディレクタの電力仕様」、「Cisco MDS 9509 ディレクタの電力仕様」、および「Cisco MDS 9506 ディレクタの電力仕様」を参照してください。
|
|
|
|
|
|
|---|---|---|---|---|
| • • |
||||
EMI 3 の確認 • |
| 1.シャーシに搭載した各電源モジュールに、専用の AC 電源または DC 電源回路が用意されていることを確認してください。 2.UPS = Uninterruptible Power Supply（無停電電源装置） |
担当者および設置場所の情報
次のワークシート（表D-2）に、担当者および設置場所の情報を記録してください。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
シャーシおよびモジュールの情報
次のワークシート（ 表D-3 および 表D-4 ）に、シャーシおよびモジュールの情報を記録してください。
契約番号_______________________________________________
シャーシのシリアル番号___________________________________________
製品番号________________________________________________
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
（注） スロット7、8、9 は、Cisco MDS 9509 ディレクタでのみ使用できます。
