この章では、ASA 5506-X シリーズのハードウェア機能について説明します。この章は、次の項で構成されています。
Cisco ASA 5506-X、ASA 5506W-X、および ASA 5506H-X 適応型セキュリティ アプライアンスは、次世代ミッドレンジ ASA である ASA 5500-X に属し、ASA ファミリの他の製品と同じセキュリティ プラットフォームで構築されています。
この次世代 ASA は、ネットワークへの脅威を今までにないレベルで防御します。それは、より詳細な Web 検査やフロー固有の分析、エンドポイントのセキュリティ ポスチャの検証によって安全性が向上した接続、VPN での音声とビデオのサポートによって実現されます。さらに、向上したネットワーク統合や復元力、スケーラビリティにより、インテリジェント情報ネットワークのサポートを強化しています。
この ASA は小型のフォームファクタのシャーシが採用されており、デスクトップや壁面取り付けが可能です。一方、1 台または 2 台を単一のラックのシェルフにマウントすることもできます。ASA は、標準 1 RU シャーシです。5500-X ASA のパフォーマンス測定指標および機能の比較については、『Cisco ASA 5500-X Series Next-Generation Firewalls』を参照してください。
注意 |
ASA シャーシの上に別の ASA シャーシを積み重ねないでください。過熱状態となり、電源が再投入される場合があります。 |
ASA 5506W-X は、クライアントへの対応時、導入可能距離にわたって高い信頼性を提供しながら 2 つの高パフォーマンス空間ストリーム レートをサポートします。ASA 5506W-X には、コントローラ ベース モードまたは Autonomous モードの 2 つの同時デュアル バンド無線(2.4 GHz および 5 GHz の 802.11n MIMO 無線)が含まれています。最先端の 802.11n クライアントとの完全な相互運用性をサポートする内部アンテナが統合されています。この無線ハードウェアは、Unified モード、FlexConnect モード、および Monitor モードをサポートします。
ASA 5506W-X のプロセッサの機能は以下のとおりです。
2.4 GHz と 5 GHz の 802.11n 無線の機能は次のとおりです。
802.11n 規格準拠
A-MPDU TX
HT Duplicate Mode
2TX x 2RX
2 つの空間ストリーム、300 Mbps PHY レート
最大比合成(MRC)
Cyclic Shift Diversity(CSD; サイクリック シフト ダイバーシティ)
MCS0-MCS15、短期または長期ガード間隔
UNII-2 および UNII-2 拡張チャネルの DFS、0.5 us レーダー パルス検出を含む
ASA 5506W-X は 4 つのシングルバンド逆 F アンテナ(2.4 GHz が 2 つ、5 GHz が 2 つ)で構成されており、シャーシ上部の内側に等間隔に配置されています。ピーク ゲインは、2.4 GHz 帯域で約 3 dBi、5 GHz 帯域で約 5 dBi です。
ASA 5506H-X は 5506-X の携帯バージョンであり、耐久性を高めたシャーシ、電源、SSD、および 8 つではなく 4 つのポートが備えられています。耐久性が高められている理由は、非常に広い業界動作温度範囲(-20 °C ~ 60 °C)のサポート、IEC1613 および IEC 61850-3 の変電所規格の厳しい EMI および環境条件への準拠、および侵入保護のための IEC60529 IP40 への準拠です。
(注) |
本書で説明されている手順を開始する前に、必ず Cisco ASA 5506-X シリーズの『Regulatory Compliance and Safety Information』を読み、安全手順に適切に従ってください。 |
次の図は、ASA 5506-X および ASA 5506W-X のパッケージの内容を示しています。内容物は変更されることがあるため、実際の品目数は多少異なる場合があります。
1 |
シャーシ |
2 |
USB コンソール ケーブル(タイプ A からタイプ B) |
3 |
電源コード |
4 |
ブリック電源 |
次の図は、ASA 5506H-X のパッケージの内容を示しています。内容物は変更されることがあるため、実際の品目数は多少異なる場合があります。
1 |
シャーシ |
2 |
USB コンソール ケーブル(タイプ A からタイプ B) |
3 |
電源コード固定ロック |
4 |
電源コード |
5 |
電源モジュール |
次の図は、ASA 5506-X の前面パネルを示しています。ASA 5506W-X にも同一の前面パネルがあります。前面パネルには、コネクタや LED はありません。

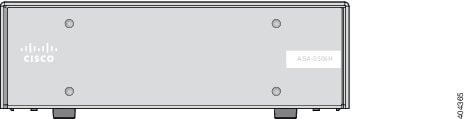

次の図は、ASA 5506H-X の前面パネルを示しています。前面パネルにはコネクタや LED がないことに注意してください。
次の図は、ASA 5506-X の背面パネルを示しています。5506W-X にも同一の背面パネルがあります。
1 |
ステータス LED |
ステータス LED の位置および意味をステータス ライトに示します。 |
||||
2 |
電源コード ソケット |
シャーシの電源ソケット。シャーシの電源モジュールの詳細については電源モジュールを参照してください。
|
||||
3 |
ネットワーク データ ポート |
8 個のギガビット イーサネット RJ-45(8P8C)ネットワーク I/O インターフェイス。ポートには(左から右に)1、2、3、4、5、6、7、8 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。詳細については、ネットワーク ポートを参照してください。 |
||||
4 |
管理ポート |
ギガビット イーサネット インターフェイスは、ネットワーク管理アクセスのみに限定されています。RJ-45 ケーブルで接続します。 |
||||
5 |
コンソール ポート |
2 個のシリアル ポート(ミニ USB タイプ B および標準 RJ-45(8P8C))が、外部システム経由での管理アクセス用に提供されています。詳細については、コンソール ポートを参照してください。 |
||||
6 |
USB ポート |
標準 USB タイプ A ポートでは、大容量ストレージなどの外部デバイスの接続が可能です。詳細については、内部および外部フラッシュ ストレージを参照してください。 |
||||
7 |
リセット ボタン |
小さな埋め込み型のボタンです。約 3 秒以上押すと ASA がリセットされ、次のリブート後に「出荷時」のデフォルト状態に戻ります。設定変数が工場出荷時デフォルトにリセットされます。ただし、フラッシュは削除されないため、ファイルは削除されません。
|
||||
8 |
ロック スロット |
スロットは、Kensington 標準 T バーのロック メカニズムに対応し、ASA のセキュリティを保護します。 |
次の図は、5506H-X の背面パネルを示しています。
1 |
電源コード ソケット |
シャーシの電源ソケット。シャーシの電源モジュールの詳細については電源モジュールを参照してください。
|
||
2 |
ステータス LED |
ステータス LED の位置および意味をステータス ライトに示します。 |
||
3 |
ネットワーク データ ポート |
4 個のギガビット イーサネット RJ-45(8P8C)ネットワーク I/O インターフェイス。ポートには(上から下に)1、2、3、4 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/4 までの名前と番号が付けられています。詳細については、ネットワーク ポートを参照してください。 |
||
4 |
管理ポート |
ギガビット イーサネット インターフェイスは、ネットワーク管理アクセスのみに限定されています。RJ-45 ケーブルで接続します。 |
||
5 |
コンソール ポート |
外部システムから管理アクセスを行うために、2 つのシリアル ポート、標準 RJ-45(8P8C)、ミニ USB タイプ B が提供されています。詳細については、コンソール ポートを参照してください。 |
||
6 |
USB ポート |
標準 USB タイプ A ポートでは、大容量ストレージなどの外部デバイスの接続が可能です。詳細については、内部および外部フラッシュ ストレージを参照してください。 |
||
7 |
リセット ボタン |
小さな埋め込み型のボタンです。約 3 秒以上押すと ASA がリセットされ、次のリブート後に「出荷時」のデフォルト状態に戻ります。設定変数が工場出荷時デフォルトにリセットされます。ただし、フラッシュは削除されないため、ファイルは削除されません。
|
ステータス ライトは、ASA 5506H-X の背面に向かって、シャーシの左下にあります。ネットワーク ポートのライトは各ネットワーク ポートの上にあります。詳細については、背面パネルを参照してください。
LED |
説明 |
|
---|---|---|
1 |
Power |
特定の ASA に固有の電源情報については、電源モジュールを参照してください。 |
2 |
Status |
システムの動作状態 |
3 |
Active |
|
4 |
wLAN |
ASA 5506-X および ASA 5506-H では使用されていません。 |
|
ネットワーク ポートの状態 |
ASA 5506-X および ASA 5506W-X の背面パネルの 8 つのギガビット イーサネット ネットワーク ポートおよびギガビット イーサネット管理ポートのそれぞれに LED のペアが対応(リンク ステータスおよび接続ステータス)。 ASA 5506H-X の背面パネルの 4 つのギガビット イーサネット ネットワーク ポートおよびギガビット イーサネット管理ポートのそれぞれに LED のペアが対応(リンク ステータスおよび接続ステータス)。 |
ASA 5506-X および ASA 5506W-X には、8 つの 10/100/1000 BaseT イーサネット ネットワーク ポートがあります。各 RJ-45(8P8C)銅線ポートは、自動 MDI/X、およびインターフェイス速度に合わせた自動ネゴシエーション、デュプレックス、その他のネゴシエートされたパラメータをサポートし、MDI/MDIX 対応です。
また、ASA 5506W-X は内部に WLAN モジュールに接続するギガビット イーサネット 1/9 ポートも備えています。
ASA 5506H-X には 4 つの 10/100/1000 BaseT イーサネット ネットワーク ポートがあります。各 RJ-45(8P8C)銅線ポートは、自動 MDI/X、インターフェイス速度、デュプレックス、および他のネゴシエートされたパラメータの自動ネゴシエーションをサポートし、MDI/MDIX 対応です。
ASA 5506-X および ASA 5506W-X の背面にはポートが配置されており、ポート 1 が左側、ポート 8 が右側のコンソール ポートおよび管理ポートの横にあります。各ポートには、1 対の LED があり、それぞれリンク ステータス(L)と接続ステータス(S)用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/4 までの名前と番号が付けられています。
ASA には 2 つの外部コンソール ポートがあり、1 つは標準の RJ-45 ポート、もう 1 つはミニ USB タイプ B シリアル ポートです。同時にアクティブにできるのは 1 個のコンソール ポートだけです。ケーブルを USB コンソール ポートに接続すると、RJ-45 ポートは非アクティブになります。反対に、USB ケーブルを USB ポートから外すと、RJ-45 ポートはアクティブになります。コンソール ポートにはハードウェア フロー制御がありません。ターミナル サーバを使用してシリアル コンソール ポートから、またはコンピュータの端末エミュレーション プログラムから、コマンド ライン インターフェイス(CLI)で ASA を設定できます。
また、ASA 5506W-X 内の AP モジュールにコンソール ポートがあり、このポートには、ASA CLI で session wlan console コマンドを使用し、モジュールのコンソールにセッション接続することでアクセスできます。
コンソール ターミナルのインストール手順についてはコンソール ターミナルまたは PC への接続を参照してください。
RJ-45(8P8C)ポートは、内部 UART コントローラにシグナリングする RS-232 をサポートします。RJ-45 コンソール ポートはリモート ダイヤルイン モデムをサポートしていません。必要に応じて、標準管理ケーブル(シスコ部品番号 72-3383-01)を使用して、RJ45 を DB9 接続に変換できます。
ミニ USB タイプ B ポートは、外部コンピュータの USB ポートに接続できます。Linux および Macintosh システムでは、特別なドライバは不要です。Windows システムでは、USB ドライバ(software.cisco.com から入手可能)のダウンロードおよびインストールが必要です。Windows HyperTerminal の動作に影響を与えることなく、コンソール ポートで USB ケーブルを抜き差しすることが可能です。適切に終端シールドが施された、シールド付き USB ケーブルが推奨されます。USB コンソール ポートのボー レートは、1200、2400、4800、9600、19200、38400、57600、115200 bps です。
(注) |
Windows オペレーティング システムでは、USB コンソール ポートを使用する前に、コンソール ポートに接続されたすべての PC に Cisco Windows USB コンソール ドライバをインストールする必要があります。ドライバのインストールについては Microsoft Windows でのコンソール ポートへの接続を参照してください。 |
ASA には、内部 USB フラッシュ ドライブが 1 台と、外部デバイスの接続に使用可能な標準 USB タイプ A ポートが 1 つあります。USB ポートは、最大 500 mA(5 台の USB 電源ユニット)の 5 V 出力電力を供給できます。
組み込み eUSB デバイスは、内部フラッシュとして使用されます。これは disk0 として識別されます。
外部タイプ A の USB ポートを使用して、データ ストレージ デバイスを接続できます。外部 USB ドライブ識別子は disk1 です。ASA に電源が投入されると、接続された USB ドライブは disk1 としてマウントされ、ユーザが使用可能な状態になります。さらに、disk 0 に使用できるファイルシステム コマンドは disk1 でも使用可能です。これらのコマンドには、copy、format、delete、mkdir、pwd、cd などがあります。
複数のパーティションがある USB ドライブを挿入すると、最初のパーティションのみがマウントされます。
ASA は内蔵 eUSB ドライブおよび外部 USB ドライブに対して FAT-32 形式のファイル システムのみをサポートします。FAT-32 形式ではない外部 USB ドライブを挿入すると、システムのマウント プロセスが失敗し、エラー メッセージが表示されます。format disk1: コマンドを入力して該当のパーティションを FAT 32 にフォーマットし、再度 disk1 にマウントすることができます。ただし、データが失われる可能性があります。
ASA 5506-X および ASA 5506W-X には、ストレージをサポートする SSD が付属しています。SSD の空き容量は 50 GB です。現場交換はできません。ドライブを交換するには、ASA 全体をシスコに返送する必要があります。SSD はソフトウェアによって使用されます。ユーザは SSD にアクセスできません。
ASA 5506H-X には、ストレージをサポートする耐久性に優れた SSD が付属しています。SSD は、ASA 5506H-X がサポートする拡張温度範囲で動作するように業界で定められた部品です。SSD の空き容量は 50 GB です。現場交換はできません。ドライブを交換するには、ASA 全体をシスコに返送する必要があります。SSD はソフトウェアによって使用されます。ユーザは SSD にアクセスできません。
ASA 5506-X および ASA 5506W-X には、出力 60 W の 12 V ブリック電源が付属しています。サイトに関連する電源情報の詳細については、電源モジュールに関する考慮事項を参照してください。
ASA 5506H-X には、出力 22 W の耐久性に優れた 5 ~ 5.3 V バレル型電源が付属しています。この電源は、-25°C ~ 60°C の拡張温度範囲をサポートしています。サイトに関連する電源情報の詳細については、電源モジュールに関する考慮事項を参照してください。
次の表に、ASA のハードウェア仕様を示します。
取り付け |
|
||||
寸法 |
19.99 X 23.44 X 4.93 cm(7.87 X 9.23 X 1.94 インチ)(ASA 5506-X および ASA 5506W-X、ゴム脚を含む)。 23.11 X 23.11 X 7.11 cm(9.1 X 9.1 X 2.8 インチ)(ASA 5506H-X、ゴム脚を含む)。 |
||||
重量 |
1.8 kg(4.0 ポンド)(ASA 5506-X および ASA 5506W-X) 3.0 kg(6.7 ポンド)(ASA 5506H-X) |
||||
DRAM |
合計:4 GB FW/VPN に割り当て:1.8 GB モジュールに割り当て:2.2 GB |
||||
内部フラッシュ |
8 GB |
||||
電源 |
60 W(ASA 5506-X および ASA 5506W-X) 22 W(5506H-X) |
||||
温度 |
動作時:0 °C ~ 40 °C(32 °F ~ 104 °F)(ASA 5506-X および ASA 5506W-X)1 -20 °C ~ 60 °C(-4 °F ~ 140 °F)(ASA 5506H-X)2 非動作時:-25 ~ 70 °C(-13 ~ 158 °F)(ASA 5506-X および ASA 5506W-X) -40 ~ 85 °C(-40 ~ 185 °F)(ASA 5506H-X) |
||||
相対湿度 |
動作時:90 %(ASA 5506-X および ASA 5506W-X) 動作時:95 %(ASA 5506H-X) 非動作時:10 ~ 90 % |
||||
最大高度 |
動作時:3,048 m(10,000 フィート) 非動作時:4,572 m(15,000 フィート) |
||||
IP 定格 |
IEC60529 ごとに IP40(ASA 5506H-X) |
||||
振動/衝撃への耐性強化 |
IEEE1613、IEC60068-2、IEC 61850-3(ASA 5506H-X) |
(注) |
この項は、ASA 5506-X および ASA 5506W-X のみに適用されます。ASA 5506H-X には適用されません。 |
各電源装置には個別の電源コードがあります。セキュリティ アプライアンスへの接続には標準電源コードを使用できます。
システムのオプションの電源コードを注文しない場合は、ユーザの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。アルゼンチン、ブラジル、および日本向けの注文では、システムとともに注文される適切な電源コードが必要です。
セキュリティ アプライアンスに付属する承認済みの電源コードのみがサポートされます。次の表に、サポートされる電源コードを示します。
説明 |
アンペア数 |
電圧 |
プラグ |
コネクタ |
CAB-ACE AC 電源コード(欧州) |
10A |
250V |
CEE 7 VII |
IEC 60320/C13 |
CAB-AC AC 電源コード(北米) |
10A |
125V |
NEMA 5-15P |
IEC 60320/C13 |
CAB-ACA AC 電源コード(オーストラリア) |
10A |
250V |
A.S.3112 |
IEC 60320/C13 |
CAB-ACI AC 電源コード(イタリア) |
10A |
250V |
CE123-16-VII |
IEC 60320/C13 |
CAB-ACR AC 電源コード(アルゼンチン) |
10A |
250V |
IRAM 2073 |
IEC 60320/C13 |
CAB-ACS AC 電源コード(スイス) |
10A |
250V |
SEV 1011 |
IEC 60320/C13 |
CAB-ACU AC 電源コード(英国) |
10A |
250V |
BS1363a/SS145 |
IEC 60320/C13 |
CAB-JPN-3PIN 電源コード 3PIN(日本) |
12A |
125V |
JIS C8303 |
IEC 60320/C13 |
AIR-PWR-CORD-SA AIR ライン コード(南アフリカ) |
10A |
250V |
SABS 1661 |
IEC 60320/C13 |
CAB-ACC 電源コード(中国) |
10A |
250V |
GB2009.1-2008 |
IEC 60320/C13 |
CAB-IND-10A 電源コード(インド) |
10A |
250V |
IS 6538-1971 |
IEC 60320/C13 |
CAB-C13-ACB AC 電源コード(ブラジル) |
10A |
250V |
NBR 14136 |
IEC 60320/C13 |
CAB-AC-C13-KOR AC 電源コード(韓国) |
10A |
250V |
KSC8305 |
IEC 60320/C13 |
CAB-ACTW AC 電源コード(台湾) |
10A |
250V |
CNS10917 |
IEC 60320/C13 |
以下の図は、上の表で示されている各国のコード、コネクタ、およびプラグを示しています。

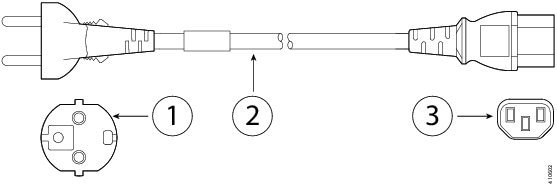

1 |
プラグ:CEE 7 VII |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

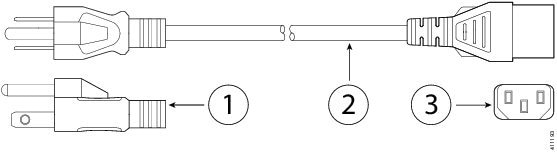

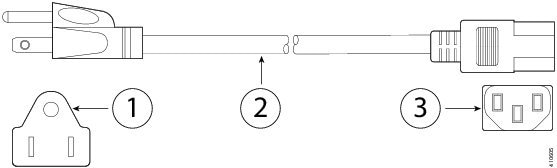

1 |
プラグ:NEMA 5-15P |
2 |
コード セット定格:10A、125V |
3 |
コネクタ:IEC 60320/C13 |

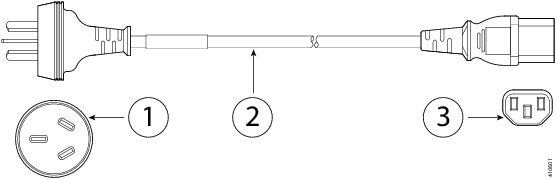

1 |
プラグ:A.S.3112 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

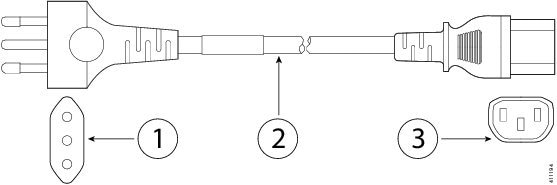

1 |
プラグ:CE123-16-VII |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |
1 |
プラグ:IRAM 2073 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |
1 |
プラグ:SEV 1011 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

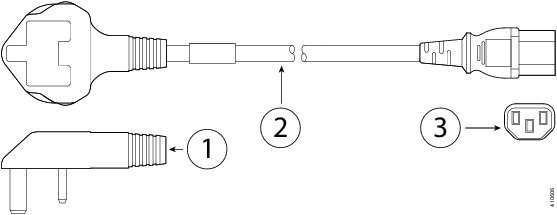

1 |
プラグ:BS1363a/SS145 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

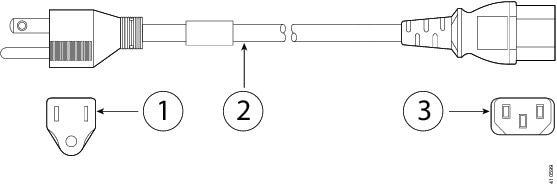

1 |
プラグ:JIS C8303 |
2 |
コード セット定格:12A、125V |
3 |
コネクタ:IEC 60320/C13 |

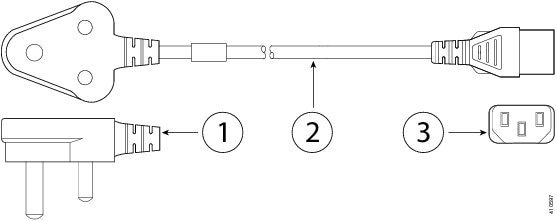

1 |
プラグ:SABS 1661 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

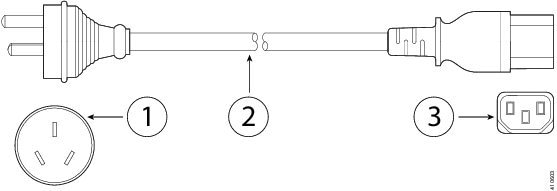

1 |
プラグ:GB2009.1-2008 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

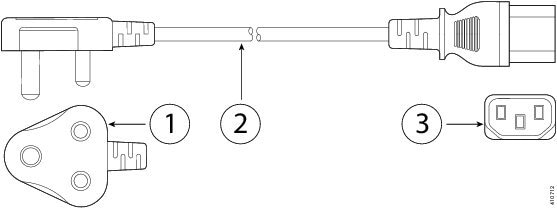

1 |
プラグ:IS 6538-1971 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

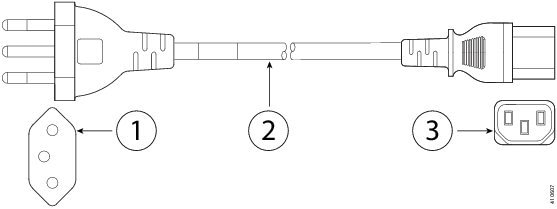

1 |
プラグ:NBR 14136 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |
1 |
プラグ:KSC8305 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |
1 |
プラグ:CNS10917 |
2 |
コード セット定格:10A、250V |
3 |
コネクタ:IEC 60320/C13 |

目次
この章では、ASA 5506-X シリーズのハードウェア機能について説明します。この章は、次の項で構成されています。
Cisco ASA 5506-X、ASA 5506W-X、および ASA 5506H-X 適応型セキュリティ アプライアンスは、次世代ミッドレンジ ASA である ASA 5500-X に属し、ASA ファミリの他の製品と同じセキュリティ プラットフォームで構築されています。
この次世代 ASA は、ネットワークへの脅威を今までにないレベルで防御します。それは、より詳細な Web 検査やフロー固有の分析、エンドポイントのセキュリティ ポスチャの検証によって安全性が向上した接続、VPN での音声とビデオのサポートによって実現されます。さらに、向上したネットワーク統合や復元力、スケーラビリティにより、インテリジェント情報ネットワークのサポートを強化しています。
この ASA は小型のフォームファクタのシャーシが採用されており、デスクトップや壁面取り付けが可能です。一方、1 台または 2 台を単一のラックのシェルフにマウントすることもできます。ASA は、標準 1 RU シャーシです。5500-X ASA のパフォーマンス測定指標および機能の比較については、『Cisco ASA 5500-X Series Next-Generation Firewalls』を参照してください。
注意 |
ASA シャーシの上に別の ASA シャーシを積み重ねないでください。過熱状態となり、電源が再投入される場合があります。 |
ASA 5506W-X は、クライアントへの対応時、導入可能距離にわたって高い信頼性を提供しながら 2 つの高パフォーマンス空間ストリーム レートをサポートします。ASA 5506W-X には、コントローラ ベース モードまたは Autonomous モードの 2 つの同時デュアル バンド無線(2.4 GHz および 5 GHz の 802.11n MIMO 無線)が含まれています。最先端の 802.11n クライアントとの完全な相互運用性をサポートする内部アンテナが統合されています。この無線ハードウェアは、Unified モード、FlexConnect モード、および Monitor モードをサポートします。
ASA 5506W-X のプロセッサの機能は以下のとおりです。
2.4 GHz と 5 GHz の 802.11n 無線の機能は次のとおりです。
802.11n 規格準拠
A-MPDU TX
HT Duplicate Mode
2TX x 2RX
2 つの空間ストリーム、300 Mbps PHY レート
最大比合成(MRC)
Cyclic Shift Diversity(CSD; サイクリック シフト ダイバーシティ)
MCS0-MCS15、短期または長期ガード間隔
UNII-2 および UNII-2 拡張チャネルの DFS、0.5 us レーダー パルス検出を含む
ASA 5506W-X は 4 つのシングルバンド逆 F アンテナ(2.4 GHz が 2 つ、5 GHz が 2 つ)で構成されており、シャーシ上部の内側に等間隔に配置されています。ピーク ゲインは、2.4 GHz 帯域で約 3 dBi、5 GHz 帯域で約 5 dBi です。
ASA 5506H-X は 5506-X の携帯バージョンであり、耐久性を高めたシャーシ、電源、SSD、および 8 つではなく 4 つのポートが備えられています。耐久性が高められている理由は、非常に広い業界動作温度範囲(-20 °C ~ 60 °C)のサポート、IEC1613 および IEC 61850-3 の変電所規格の厳しい EMI および環境条件への準拠、および侵入保護のための IEC60529 IP40 への準拠です。
(注) |
本書で説明されている手順を開始する前に、必ず Cisco ASA 5506-X シリーズの『Regulatory Compliance and Safety Information』を読み、安全手順に適切に従ってください。 |
次の図は、ASA 5506-X および ASA 5506W-X のパッケージの内容を示しています。内容物は変更されることがあるため、実際の品目数は多少異なる場合があります。
次の図は、ASA 5506H-X のパッケージの内容を示しています。内容物は変更されることがあるため、実際の品目数は多少異なる場合があります。
次の図は、ASA 5506-X の背面パネルを示しています。5506W-X にも同一の背面パネルがあります。
1 |
ステータス LED |
ステータス LED の位置および意味をステータス ライトに示します。 |
||||
2 |
電源コード ソケット |
シャーシの電源ソケット。シャーシの電源モジュールの詳細については電源モジュールを参照してください。
|
||||
3 |
ネットワーク データ ポート |
8 個のギガビット イーサネット RJ-45(8P8C)ネットワーク I/O インターフェイス。ポートには(左から右に)1、2、3、4、5、6、7、8 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。詳細については、ネットワーク ポートを参照してください。 |
||||
4 |
管理ポート |
ギガビット イーサネット インターフェイスは、ネットワーク管理アクセスのみに限定されています。RJ-45 ケーブルで接続します。 |
||||
5 |
コンソール ポート |
2 個のシリアル ポート(ミニ USB タイプ B および標準 RJ-45(8P8C))が、外部システム経由での管理アクセス用に提供されています。詳細については、コンソール ポートを参照してください。 |
||||
6 |
USB ポート |
標準 USB タイプ A ポートでは、大容量ストレージなどの外部デバイスの接続が可能です。詳細については、内部および外部フラッシュ ストレージを参照してください。 |
||||
7 |
リセット ボタン |
小さな埋め込み型のボタンです。約 3 秒以上押すと ASA がリセットされ、次のリブート後に「出荷時」のデフォルト状態に戻ります。設定変数が工場出荷時デフォルトにリセットされます。ただし、フラッシュは削除されないため、ファイルは削除されません。
|
||||
8 |
ロック スロット |
スロットは、Kensington 標準 T バーのロック メカニズムに対応し、ASA のセキュリティを保護します。 |
次の図は、5506H-X の背面パネルを示しています。
1 |
電源コード ソケット |
シャーシの電源ソケット。シャーシの電源モジュールの詳細については電源モジュールを参照してください。
|
||
2 |
ステータス LED |
ステータス LED の位置および意味をステータス ライトに示します。 |
||
3 |
ネットワーク データ ポート |
4 個のギガビット イーサネット RJ-45(8P8C)ネットワーク I/O インターフェイス。ポートには(上から下に)1、2、3、4 の番号が付けられています。各ポートには、1 対の LED があり、それぞれ接続ステータスとリンク ステータス用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/4 までの名前と番号が付けられています。詳細については、ネットワーク ポートを参照してください。 |
||
4 |
管理ポート |
ギガビット イーサネット インターフェイスは、ネットワーク管理アクセスのみに限定されています。RJ-45 ケーブルで接続します。 |
||
5 |
コンソール ポート |
外部システムから管理アクセスを行うために、2 つのシリアル ポート、標準 RJ-45(8P8C)、ミニ USB タイプ B が提供されています。詳細については、コンソール ポートを参照してください。 |
||
6 |
USB ポート |
標準 USB タイプ A ポートでは、大容量ストレージなどの外部デバイスの接続が可能です。詳細については、内部および外部フラッシュ ストレージを参照してください。 |
||
7 |
リセット ボタン |
小さな埋め込み型のボタンです。約 3 秒以上押すと ASA がリセットされ、次のリブート後に「出荷時」のデフォルト状態に戻ります。設定変数が工場出荷時デフォルトにリセットされます。ただし、フラッシュは削除されないため、ファイルは削除されません。
|
ステータス ライトは、ASA 5506H-X の背面に向かって、シャーシの左下にあります。ネットワーク ポートのライトは各ネットワーク ポートの上にあります。詳細については、背面パネルを参照してください。
LED |
説明 |
|
---|---|---|
1 |
Power |
特定の ASA に固有の電源情報については、電源モジュールを参照してください。 |
2 |
Status |
システムの動作状態 |
3 |
Active |
|
4 |
wLAN |
ASA 5506-X および ASA 5506-H では使用されていません。 |
|
ネットワーク ポートの状態 |
ASA 5506-X および ASA 5506W-X の背面パネルの 8 つのギガビット イーサネット ネットワーク ポートおよびギガビット イーサネット管理ポートのそれぞれに LED のペアが対応(リンク ステータスおよび接続ステータス)。 ASA 5506H-X の背面パネルの 4 つのギガビット イーサネット ネットワーク ポートおよびギガビット イーサネット管理ポートのそれぞれに LED のペアが対応(リンク ステータスおよび接続ステータス)。 |
ASA 5506-X および ASA 5506W-X には、8 つの 10/100/1000 BaseT イーサネット ネットワーク ポートがあります。各 RJ-45(8P8C)銅線ポートは、自動 MDI/X、およびインターフェイス速度に合わせた自動ネゴシエーション、デュプレックス、その他のネゴシエートされたパラメータをサポートし、MDI/MDIX 対応です。
また、ASA 5506W-X は内部に WLAN モジュールに接続するギガビット イーサネット 1/9 ポートも備えています。
ASA 5506H-X には 4 つの 10/100/1000 BaseT イーサネット ネットワーク ポートがあります。各 RJ-45(8P8C)銅線ポートは、自動 MDI/X、インターフェイス速度、デュプレックス、および他のネゴシエートされたパラメータの自動ネゴシエーションをサポートし、MDI/MDIX 対応です。
ASA 5506-X および ASA 5506W-X の背面にはポートが配置されており、ポート 1 が左側、ポート 8 が右側のコンソール ポートおよび管理ポートの横にあります。各ポートには、1 対の LED があり、それぞれリンク ステータス(L)と接続ステータス(S)用です。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/8 までの名前と番号が付けられています。ポートには、ギガビット イーサネット 1/1 からギガビット イーサネット 1/4 までの名前と番号が付けられています。
ASA には 2 つの外部コンソール ポートがあり、1 つは標準の RJ-45 ポート、もう 1 つはミニ USB タイプ B シリアル ポートです。同時にアクティブにできるのは 1 個のコンソール ポートだけです。ケーブルを USB コンソール ポートに接続すると、RJ-45 ポートは非アクティブになります。反対に、USB ケーブルを USB ポートから外すと、RJ-45 ポートはアクティブになります。コンソール ポートにはハードウェア フロー制御がありません。ターミナル サーバを使用してシリアル コンソール ポートから、またはコンピュータの端末エミュレーション プログラムから、コマンド ライン インターフェイス(CLI)で ASA を設定できます。
また、ASA 5506W-X 内の AP モジュールにコンソール ポートがあり、このポートには、ASA CLI で session wlan console コマンドを使用し、モジュールのコンソールにセッション接続することでアクセスできます。
コンソール ターミナルのインストール手順についてはコンソール ターミナルまたは PC への接続を参照してください。
RJ-45(8P8C)ポートは、内部 UART コントローラにシグナリングする RS-232 をサポートします。RJ-45 コンソール ポートはリモート ダイヤルイン モデムをサポートしていません。必要に応じて、標準管理ケーブル(シスコ部品番号 72-3383-01)を使用して、RJ45 を DB9 接続に変換できます。
ミニ USB タイプ B ポートは、外部コンピュータの USB ポートに接続できます。Linux および Macintosh システムでは、特別なドライバは不要です。Windows システムでは、USB ドライバ(software.cisco.com から入手可能)のダウンロードおよびインストールが必要です。Windows HyperTerminal の動作に影響を与えることなく、コンソール ポートで USB ケーブルを抜き差しすることが可能です。適切に終端シールドが施された、シールド付き USB ケーブルが推奨されます。USB コンソール ポートのボー レートは、1200、2400、4800、9600、19200、38400、57600、115200 bps です。
(注) |
Windows オペレーティング システムでは、USB コンソール ポートを使用する前に、コンソール ポートに接続されたすべての PC に Cisco Windows USB コンソール ドライバをインストールする必要があります。ドライバのインストールについては Microsoft Windows でのコンソール ポートへの接続を参照してください。 |
ASA には、内部 USB フラッシュ ドライブが 1 台と、外部デバイスの接続に使用可能な標準 USB タイプ A ポートが 1 つあります。USB ポートは、最大 500 mA(5 台の USB 電源ユニット)の 5 V 出力電力を供給できます。
組み込み eUSB デバイスは、内部フラッシュとして使用されます。これは disk0 として識別されます。
外部タイプ A の USB ポートを使用して、データ ストレージ デバイスを接続できます。外部 USB ドライブ識別子は disk1 です。ASA に電源が投入されると、接続された USB ドライブは disk1 としてマウントされ、ユーザが使用可能な状態になります。さらに、disk 0 に使用できるファイルシステム コマンドは disk1 でも使用可能です。これらのコマンドには、copy、format、delete、mkdir、pwd、cd などがあります。
複数のパーティションがある USB ドライブを挿入すると、最初のパーティションのみがマウントされます。
ASA は内蔵 eUSB ドライブおよび外部 USB ドライブに対して FAT-32 形式のファイル システムのみをサポートします。FAT-32 形式ではない外部 USB ドライブを挿入すると、システムのマウント プロセスが失敗し、エラー メッセージが表示されます。format disk1: コマンドを入力して該当のパーティションを FAT 32 にフォーマットし、再度 disk1 にマウントすることができます。ただし、データが失われる可能性があります。
ASA 5506-X および ASA 5506W-X には、ストレージをサポートする SSD が付属しています。SSD の空き容量は 50 GB です。現場交換はできません。ドライブを交換するには、ASA 全体をシスコに返送する必要があります。SSD はソフトウェアによって使用されます。ユーザは SSD にアクセスできません。
ASA 5506H-X には、ストレージをサポートする耐久性に優れた SSD が付属しています。SSD は、ASA 5506H-X がサポートする拡張温度範囲で動作するように業界で定められた部品です。SSD の空き容量は 50 GB です。現場交換はできません。ドライブを交換するには、ASA 全体をシスコに返送する必要があります。SSD はソフトウェアによって使用されます。ユーザは SSD にアクセスできません。
ASA 5506-X および ASA 5506W-X には、出力 60 W の 12 V ブリック電源が付属しています。サイトに関連する電源情報の詳細については、電源モジュールに関する考慮事項を参照してください。
ASA 5506H-X には、出力 22 W の耐久性に優れた 5 ~ 5.3 V バレル型電源が付属しています。この電源は、-25°C ~ 60°C の拡張温度範囲をサポートしています。サイトに関連する電源情報の詳細については、電源モジュールに関する考慮事項を参照してください。
次の表に、ASA のハードウェア仕様を示します。
取り付け |
|
||||
寸法 |
19.99 X 23.44 X 4.93 cm(7.87 X 9.23 X 1.94 インチ)(ASA 5506-X および ASA 5506W-X、ゴム脚を含む)。 23.11 X 23.11 X 7.11 cm(9.1 X 9.1 X 2.8 インチ)(ASA 5506H-X、ゴム脚を含む)。 |
||||
重量 |
1.8 kg(4.0 ポンド)(ASA 5506-X および ASA 5506W-X) 3.0 kg(6.7 ポンド)(ASA 5506H-X) |
||||
DRAM |
合計:4 GB FW/VPN に割り当て:1.8 GB モジュールに割り当て:2.2 GB |
||||
内部フラッシュ |
8 GB |
||||
電源 |
60 W(ASA 5506-X および ASA 5506W-X) 22 W(5506H-X) |
||||
温度 |
動作時:0 °C ~ 40 °C(32 °F ~ 104 °F)(ASA 5506-X および ASA 5506W-X)1 -20 °C ~ 60 °C(-4 °F ~ 140 °F)(ASA 5506H-X)2 非動作時:-25 ~ 70 °C(-13 ~ 158 °F)(ASA 5506-X および ASA 5506W-X) -40 ~ 85 °C(-40 ~ 185 °F)(ASA 5506H-X) |
||||
相対湿度 |
動作時:90 %(ASA 5506-X および ASA 5506W-X) 動作時:95 %(ASA 5506H-X) 非動作時:10 ~ 90 % |
||||
最大高度 |
動作時:3,048 m(10,000 フィート) 非動作時:4,572 m(15,000 フィート) |
||||
IP 定格 |
IEC60529 ごとに IP40(ASA 5506H-X) |
||||
振動/衝撃への耐性強化 |
IEEE1613、IEC60068-2、IEC 61850-3(ASA 5506H-X) |
(注) |
この項は、ASA 5506-X および ASA 5506W-X のみに適用されます。ASA 5506H-X には適用されません。 |
各電源装置には個別の電源コードがあります。セキュリティ アプライアンスへの接続には標準電源コードを使用できます。
システムのオプションの電源コードを注文しない場合は、ユーザの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。アルゼンチン、ブラジル、および日本向けの注文では、システムとともに注文される適切な電源コードが必要です。
セキュリティ アプライアンスに付属する承認済みの電源コードのみがサポートされます。次の表に、サポートされる電源コードを示します。
説明 |
アンペア数 |
電圧 |
プラグ |
コネクタ |
CAB-ACE AC 電源コード(欧州) |
10A |
250V |
CEE 7 VII |
IEC 60320/C13 |
CAB-AC AC 電源コード(北米) |
10A |
125V |
NEMA 5-15P |
IEC 60320/C13 |
CAB-ACA AC 電源コード(オーストラリア) |
10A |
250V |
A.S.3112 |
IEC 60320/C13 |
CAB-ACI AC 電源コード(イタリア) |
10A |
250V |
CE123-16-VII |
IEC 60320/C13 |
CAB-ACR AC 電源コード(アルゼンチン) |
10A |
250V |
IRAM 2073 |
IEC 60320/C13 |
CAB-ACS AC 電源コード(スイス) |
10A |
250V |
SEV 1011 |
IEC 60320/C13 |
CAB-ACU AC 電源コード(英国) |
10A |
250V |
BS1363a/SS145 |
IEC 60320/C13 |
CAB-JPN-3PIN 電源コード 3PIN(日本) |
12A |
125V |
JIS C8303 |
IEC 60320/C13 |
AIR-PWR-CORD-SA AIR ライン コード(南アフリカ) |
10A |
250V |
SABS 1661 |
IEC 60320/C13 |
CAB-ACC 電源コード(中国) |
10A |
250V |
GB2009.1-2008 |
IEC 60320/C13 |
CAB-IND-10A 電源コード(インド) |
10A |
250V |
IS 6538-1971 |
IEC 60320/C13 |
CAB-C13-ACB AC 電源コード(ブラジル) |
10A |
250V |
NBR 14136 |
IEC 60320/C13 |
CAB-AC-C13-KOR AC 電源コード(韓国) |
10A |
250V |
KSC8305 |
IEC 60320/C13 |
CAB-ACTW AC 電源コード(台湾) |
10A |
250V |
CNS10917 |
IEC 60320/C13 |
以下の図は、上の表で示されている各国のコード、コネクタ、およびプラグを示しています。
