このモジュールでは、Cisco IOS XE ソフトウェアで使用可能な各種のトンネリング技術について説明します。物理インターフェイスまたは仮想インターフェイスを使用するトンネル タイプについては、設定の詳細および例が記載されています。多くのトンネリング技術は、テクノロジー固有のコマンドを使用して実装されており、該当するテクノロジー モジュールへのリンクが提供されます。
トンネリングを使用すると、トランスポート プロトコル内部の任意のパケットをカプセル化できます。トンネルは仮想インターフェイスとして実装され、簡単なインターフェイスを設定できるようになっています。トンネル インターフェイスは、特定の「パッセンジャ」プロトコルまたは「トランスポート」プロトコルに関連付けられるのではなく、任意の標準的なポイントツーポイント カプセル化スキームを実装するために必要なサービスを提供するアーキテクチャです。
最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェア リリースに対応したリリース ノートを参照してください。このモジュールで説明される機能に関する情報、および各機能がサポートされるリリースの一覧については、「トンネルの実装に関する機能情報」を参照してください。
プラットフォームのサポートおよび Cisco IOS XE ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、 http://www.cisco.com/go/cfn からアクセスします。Cisco.com のアカウントは必要ありません。
• トンネル プロトコルがファイアウォールを通過でき、Access Control List(ACL; アクセス コントロール リスト)のチェックに合格できるようにすることが重要です。
• トンネル インターフェイスで帯域幅が正しく設定されていない場合、複数のポイントツーポイント トンネルがルーティング情報を使用して物理リンクを飽和させるおそれがあります。
• トンネルはシングル ホップに似ているので、ルーティング プロトコルはマルチホップ物理パスよりもトンネルを優先することがあります。ただし、このことはトンネルがシングル ホップに似ているとはいえ、マルチホップ リンクよりもスピードの遅いパスを通過する場合があるため、誤りを招くおそれがあります。トンネルは、実際に通過するリンクのように、堅牢で速いこともあれば、信頼性が低く遅いこともあります。ホップ カウントのみに基づいて決定するルーティング プロトコルでは、一連の物理リンクよりもトンネルを優先することが多くなります。トンネルはワンホップのポイントツーポイントリンクであり、最もコストの低いパスのように思われますが、実際には、もう 1 つの選択肢である物理トポロジよりも遅延に関して高コストである可能性があります。
たとえば図 1 に示すトポロジでは、ホスト 1 からのパケットは、パス w、x、y、および z ではなく、トンネル ホップ カウントがより短いと思われるネットワーク w、t、および z を通ってホスト 2 に到達します。実際には、トンネルを通過するパケットは、ルータ A、B、および C を通って移動しますが、ルータ D まで移動してからルータ C に戻る必要があります。
• ルーティングを慎重に設定しなければ、トンネルで再帰ルーティングの問題が発生する可能性があります。「トンネルの宛先」への最適なパスがトンネル自体を経由する場合、再帰ルーティングが原因でトンネル インターフェイスがフラップします。再帰ルーティングの問題を回避するには、次の方法を使用して、コントロールプレーン ルーティングとトンネル ルーティングを分離します。
– スタティック ルートを使用して最初のホップを無効にする(ただし、ルーティング ループには注意する)。
トンネルの宛先に対する再帰ルーティングが発生した場合は、次のエラーが表示されます。
トンネルを設定するには、次の概念について理解しておく必要があります。
トンネルの動作のしくみを理解するためには、カプセル化とトンネリングの概念を区別することが重要です。カプセル化は、特定のプロトコル スタックの各レイヤでデータにヘッダーを追加するプロセスです。Open Systems Interconnection(OSI)リファレンス モデルは、それぞれのレイヤの上にレイヤが積み重なった 7 つのレイヤとしてネットワークの機能を説明しています。データがネットワーク上のホスト(たとえば PC)から別のホストに送信される場合、カプセル化のプロセスが使用されて、降順に並んでいる各プロトコル スタック レイヤのデータの先頭にヘッダーが追加されます。ヘッダーには、現在のレイヤのすぐ上のレイヤでカプセル化されているデータのタイプを示すデータ フィールドが含まれている必要があります。パケットがネットワークの受信側のプロトコル スタックを上っていくにつれて、各カプセル化ヘッダーは逆の順番で削除されます。
トンネリングは、異なるプロトコル内の 1 つのプロトコルからデータ パケットをカプセル化し、データ パケットを変更することなく外部ネットワークを通じて送信します。トンネリングはカプセル化とは異なり、トンネルを経由してより低いレイヤのプロトコルまたは同じレイヤのプロトコルを送信できます。トンネル インターフェイスは、仮想(または論理)インターフェイスです。さまざまなネットワークの問題を解決するために多くのタイプのトンネルが作成されていますが、トンネリングは、次の 3 つの主要コンポーネントで構成されています。
• パッセンジャ プロトコル:カプセル化の対象となるプロトコル。パッセンジャ プロトコルの例は、IPv4 および IPv6 です。
• キャリア プロトコル:カプセル化を実行するプロトコル。キャリア プロトコルの例は、Generic Routing Encapsulation(GRE; 総称ルーティング カプセル化)および Multiprotocol Label Switching(MPLS; マルチプロトコル ラベル スイッチング)です。
• トランスポート プロトコル:カプセル化されたプロトコルの送信に使用されるプロトコル。主なトランスポート プロトコルは、IP です。

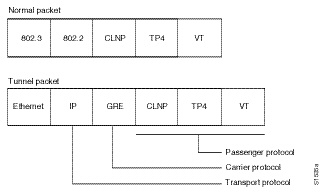

図 2 に IP トンネリングの用語と概念を示します。
Tunnel Type of Service(ToS; タイプ オブ サービス)では、ネットワーク トラフィックをトンネリングし、すべてのパケットを同一の特定の ToS バイト値にグループ化できます。ToS バイト値および Time-to-Live(TTL)ホップカウント値は、ルータ上の IP トンネル インターフェイス向けにトンネル パケットのカプセル化 IP ヘッダーで設定されます。Tunnel ToS 機能は、Cisco Express Forwarding(CEF; シスコ エクスプレス フォワーディング)、ファスト スイッチング、およびプロセス スイッチングでサポートされています。
ToS バイト値および TTL バイト値は、RFC 791 で定義されています。RFC 791 で定義されているように、RFC 2474 および RFC 2780 では ToS バイト値の使用を廃止しました。RFC 791 では、ToS バイトのビット 6 および 7(最初の 2 つの最下位ビット)は将来使用するために予約されており、0 に設定する必要があることが指定されています。Cisco IOS XE Release 2.1 では、Tunnel ToS 機能はこの標準に準拠していません。ビット 6 および 7 を含むすべての ToS バイト値を設定し、パケットの ToS バイトが準拠する RFC 標準を決定できるようになっています。
Generic Routing Encapsulation(GRE; 総称ルーティング カプセル化)は、RFC 2784 で定義されています。GRE はキャリア プロトコルです。さまざまな基盤となるトランスポート プロトコルと共に使用でき、各種のパッセンジャ プロトコルを伝送できます。RFC 2784 は、トランスポート プロトコルおよびパッセンジャ プロトコルとして、GRE と IPv4 の併用についても記述しています。Cisco IOS XE ソフトウェアは、次のようにさまざまな組み合わせのパッセンジャ プロトコルおよびトランスポート プロトコルと共に使用するキャリア プロトコルとして GRE をサポートしています。
• GRE を IPv4 ネットワーク上で使用(GRE/IPv4):GRE はキャリア プロトコル、IPv4 はトランスポート プロトコルです。これは、最も一般的なタイプの GRE トンネルです。設定の詳細については、「GRE トンネルの設定」を参照してください。Cisco IOS XE ソフトウェアは、AppleTalk、IPX、IPv4、IPv6 など GRE/IPv4 向けの多くのパッセンジャ プロトコルをサポートしています。GRE/IPv4 で使用するパッセンジャ プロトコルとしての IPv6 の詳細については、「IPv6 トラフィックに対する GRE/IPv4 トンネルのサポート」を参照してください。
• GRE を IPv6 ネットワーク上で使用(GRE/IPv6):GRE はキャリア プロトコル、IPv6 はトランスポート プロトコルです。Cisco IOS XE ソフトウェアは、GRE/IPv6 で使用するパッセンジャ プロトコルとして IPv4 および IPv6 をサポートしています。GRE/IPv6 で使用するパッセンジャ プロトコルとしての IPv4 および IPv6 の設定の詳細については、「GRE/IPv6 トンネルの設定」を参照してください。
GRE トンネルの IP 送信元および宛先の VRF メンバーシップ機能では、トンネルの送信元および宛先が任意の Virtual Private Network(VPN; バーチャル プライベート ネットワーク)Routing and Forwarding(VRF; VPN ルーティングおよび転送)テーブルに属するように設定できます。VRF テーブルは、各 VPN のルーティング データを保存します。VRF テーブルは、Network Access Server(NAS; ネットワーク アクセス サーバ)に接続されるカスタマー サイトの VPN メンバーシップを定義します。各 VRF テーブルは、IP ルーティング テーブル、生成された CEF テーブル、およびルーティング テーブルに含まれる情報を制御するガイドラインとプロトコル パラメータで構成されます。
Cisco IOS XE Release 2.2 よりも前の GRE IP トンネルでは、IP トンネルの宛先がグローバル ルーティング テーブルに含まれている必要がありました。この機能を実装することにより、トンネルの送信元および宛先が任意の VRF に属するように設定できます。トンネルの宛先へのルートが定義されていない場合、トンネルは、既存の GRE トンネルと同様にディセーブルになります。
IPv6 トラフィックは、標準的なポイントツーポイントのカプセル化スキームの実装に必要なサービスを提供するように設計されている標準 GRE トンネリング技術を使用して、IPv4 GRE トンネルを介して伝送できます。IPv6 を手動設定したトンネルと同様、GRE トンネルは、各リンクに個別のトンネルを持つ 2 つのポイント間のリンクです。トンネルは、特定のパッセンジャ プロトコルまたはトランスポート プロトコルに関連付けられてはいませんが、この場合は IPv6 はパッセンジャ プロトコル、GRE はキャリア プロトコル、IPv4 はトランスポート プロトコルです。
GRE トンネルの主な用途は、2 つのエッジ ルータ間またはエッジ ルータとエンド システムの間に標準的でセキュアな通信を必要とする、安定した接続状態を確保することです。エッジ ルータとエンド システムは、デュアル スタック実装にする必要があります。
GRE には、パッセンジャ プロトコルを識別するプロトコル フィールドがあります。GRE トンネルでは、Intermediate System to Intermediate System(IS-IS)または IPv6 をパッセンジャ プロトコルとして指定でき、IS-IS トラフィックと IPv6 トラフィックをともに同じトンネルを介して送出できます。GRE にプロトコル フィールドがない場合、トンネルが IS-IS または IPv6 のどちらのパケットを伝送しているかを区別することはできません。つまり、GRE プロトコル フィールドを使用することで、GRE 内で IS-IS および IPv6 をトンネリングできるようになります。
Ethernet over MPLS(EoMPLS)は、レイヤ 3 の MPLS ネットワークを経由したレイヤ 2 トラフィックのトンネリングを可能にするトンネリング メカニズムです。EoMPLS はレイヤ 2 トンネリングとしても知られています。
EoMPLS は、レイヤ 2 の長距離拡張を効果的に促進します。EoMPLS over GRE は、ハードウェアベースのスイッチド トンネルとして GRE トンネルを作成し、GRE トンネル内で EoMPLS をカプセル化できるようにします。GRE 接続が 2 つのコア ルータ間で確立され、MPLS Label Switched Path(LSP; ラベル スイッチド パス)がトンネリングされます。
GRE カプセル化は、転送前に追加されるヘッダー情報を持つパケットを定義するために使用されます。カプセル化解除は、パケットが宛先トンネルのエンドポイントに到着したときに追加ヘッダー情報を削除するプロセスです。
パケットが GRE トンネルを経由して転送されると、パケットの先頭に 2 つの新しいヘッダーが追加されます。したがって、新しいペイロードの内容は変更されます。カプセル化が行われると、元のデータ ペイロードおよび独立した IP ヘッダーが GRE ペイロードとなります。GRE ヘッダーはパケットに追加されて、プロトコル タイプに関する情報を提供します。再計算されたチェックサムに関する情報も提供します。新しい IP ヘッダーは、GRE ヘッダーの先頭にも追加されます。この IP ヘッダーには、トンネルの宛先 IP アドレスが含まれます。
GRE ヘッダーは、ヘッダーがトンネルに入る前に IP、L2VPN、L3VPN などのパケットに追加されます。カプセル化されたパケットを受信する、パス沿いにあるすべてのルータは、新しい IP ヘッダーを使用してトンネル エンドポイントへのパケットの到達方法を決定します。
IP 転送では、新しい IP ヘッダーおよび GRE ヘッダーがトンネルの宛先エンドポイントに到着すると、これらのヘッダーはパケットから削除され、元の IP ヘッダーが使用されて最終の宛先にパケットが転送されるようになります。
EoMPLS over GRE 機能は、トンネルの宛先でパケットから新しい IP ヘッダーおよび GRE ヘッダーを削除し、MPLS ラベルを使用して適切なレイヤ 2 接続回線またはレイヤ 3 VRF へとパケットを転送します。
次の項のシナリオでは、Provider Edge(PE; プロバイダー エッジ)またはプロバイダー(P)ルータでの GRE 展開における L2VPN および L3VPN について説明します。
PE to PE GRE トンネルのシナリオでは、ユーザは、通常、コアのどの部分も MPLS に移行させてはいませんが、EoMPLS および基本的な MPLS VPN サービスの提供を希望しています。したがって、MPLS ラベル付きトラフィックの GRE トンネリングは、PE 間で実行されます。これは、ユーザのネットワークで使用される最も一般的なシナリオです。
P to P GRE トンネルのシナリオは、MPLS が PE ルータと P ルータとの間でイネーブルになっているものの、ネットワーク コアに MPLS 対応ルータまたは IP 暗号化ボックスが存在しないというシナリオです。このシナリオでは、MPLS ラベル付きパケットの GRE トンネリングは IP ルータ間で実行されます。
PE to P GRE トンネルのシナリオでは、P to P ノードは MPLS 対応ですが、その一方で GRE トンネリングが PE to P 非 MPLS ネットワーク セグメントの間で実行されるネットワークです。
• トンネル エンドポイントは、ループバック インターフェイスまたは物理インターフェイス
• キープアライブ タイマーの期限が切れると、エンドポイント単位で設定可能なトンネルのキープアライブ タイマー パラメータおよび Syslog メッセージを生成
• トンネル障害およびトンネルを使用した Interior Gateway Protocol(IGP)に対する Bidirectional Forwarding Detection(BFD; 双方向フォワーディング検出)のサポート
• GRE トンネル全体における IGP ロード シェアリングのサポート
• GRE トンネル全体におけるフラグメンテーションのサポート
• すべての IGP コントロール プレーン トラフィックのサポート
• トンネルは、ATM、Gig、Packet over SONET(POS)、TenGig などエンドポイントの物理インターフェイス タイプとは無関係
• Any Transport over MPLS(AToM)シーケンス
• すべての PE to Customer Edge(CE; カスタマー エッジ)プロトコルのサポート
• 複数のトンネルを経由したロード シェアリングおよび単一トンネルと等コストの IGP パス
• 単一トンネルと非等コストの IGP パスによる冗長性のサポート
• MPLS ラベルの expression(EXP)ビット フィールドにコピーされてから、GRE パケットの外部 IPv4 ToS フィールドの precedence ビットにコピーされる IP precedence 値のサポート
EoMPLS over GRE の設定シーケンスの例については、「EoMPLS over GRE の設定:例」の項を参照してください。EoMPLS over GRE の詳細については、『 Deploying and Configuring MPLS Virtual Private Networks In IP Tunnel Environments 』を参照してください。
オーバーレイ トンネリングでは、IPv4 パケット内で IPv6 パケットをカプセル化して、IPv4 インフラストラクチャ(コア ネットワークまたはインターネット)へ伝送します(図 3を参照)。オーバーレイ トンネルを使用することで、独立した IPv6 ネットワークとの間で IPv4 インフラストラクチャをアップグレードしなくても、そのネットワークと通信できます。オーバーレイ トンネルは、境界ルータ間または境界ルータとホストの間で設定できますが、トンネルのエンドポイントがともに IPv4 プロトコル スタックおよび IPv6 プロトコル スタックを両方ともサポートしていることが必要となります。Cisco IOS XE IPv6 は現在、次のタイプのオーバーレイ トンネリング メカニズムをサポートしています。
• Intra-Site Automatic Tunnel Addressing Protocol(ISATAP)
(注) オーバーレイ トンネルにより、インターフェイスの Maximum Transmission Unit(MTU; 最大伝送ユニット)が 20 オクテット減少します(ただし、基本 IPv4 パケット ヘッダーにオプション フィールドが含まれていないことを前提とします)。オーバーレイ トンネルを使用するネットワークは、トラブルシューティングが困難です。したがって、独立した IPv6 ネットワークに接続するオーバーレイ トンネルは、最終的な IPv6 ネットワーク アーキテクチャと見なしてはいけません。オーバーレイ トンネルの使用は、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックの両方、または IPv6 プロトコル スタックだけをサポートするネットワークに対する過渡的な技術と考える必要があります。
表 1 を使用して、IPv4 ネットワークを介して IPv6 パケットを伝送するために設定するトンネルのタイプを決定します。
|
|
|
---|---|---|
個々のトンネル タイプについては以降で詳しく説明します。シスコは、ユーザが実装を希望する特定のトンネル タイプについての情報を確認して理解することを推奨します。必要なトンネルのタイプについて十分理解できたら、 表 2 のトンネル設定パラメータの概要を参照して役に立つ情報を確認してください。
手動設定されたトンネルは、IPv4 バックボーン上の 2 つの IPv6 ドメイン間の固定リンクと同等です。主な用途は、2 つのエッジ ルータ間またはエンド システムとエッジ ルータの間に標準的でセキュアな通信を必要とする、安定した接続状態を確保したり、リモートの IPv6 ネットワークへ接続したりすることです。
IPv6 アドレスはトンネル インターフェイスで手動で設定します。また、手動設定された IPv4 アドレスはトンネルの送信元および宛先に割り当てられます。手動設定されたトンネルの両端のホストまたはルータは、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックをサポートする必要があります。手動設定されたトンネルは、境界ルータ間または境界ルータとホストの間で設定できます。CEF スイッチングは、手動設定された IPv6 トンネルに使用できます。または、プロセス スイッチングが必要な場合は、CEF スイッチングをディセーブルにできます。
自動 6to4 トンネルにより、独立した IPv6 ドメインを IPv4 ネットワークを介してリモートの IPv6 ネットワークへ接続できます。自動 6to4 トンネルと手動設定されたトンネルとの主な違いは、トンネルがポイントツーポイントではなく、ポイントツーマルチポイントであることです。自動 6to4 トンネルでは、ルータは IPv4 インフラストラクチャを仮想 NonBroadcast MultiAccess(NBMA; 非ブロードキャスト マルチアクセス)リンクとして処理するため、ペアでは設定されません。IPv6 アドレスに埋め込まれている IPv4 アドレスは、自動トンネルのもう一端を検索するのに使用されます。
自動 6to4 トンネルは、独立した IPv6 ネットワーク内の境界ルータ上で設定できます。これにより、IPv4 インフラストラクチャ上の別の IPv6 ネットワーク内の境界ルータへのトンネルがパケット単位で作成されます。トンネルの宛先は、IPv6 アドレスから抽出された境界ルータの IPv4 アドレスによって決定され、プレフィクス 2002::/16 で始まる、2002: border-router-IPv4-address ::/48 という形式になります。埋め込まれた IPv4 アドレスの後に 16 ビットが続き、サイト内のネットワークに番号付けをするのに使用できます。6to4 トンネルの各終端の境界ルータは、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックの両方をサポートする必要があります。6to4 トンネルは、境界ルータ間または境界ルータとホストの間で設定されます。
6to4 トンネルの最も単純な展開シナリオは、複数の IPv6 サイトに相互接続し、各サイトに共有 IPv4 ネットワークへの接続を少なくとも 1 つ設定することです。この IPv4 ネットワークは、グローバル インターネットまたは企業バックボーンである可能性があります。主な要件は、各サイトがグローバルに一意の IPv4 アドレスを持つことです。Cisco IOS XE ソフトウェアはこのアドレスを使用して、グローバルに一意の 6to4/48 IPv6 プレフィクスを作成します。他のトンネル メカニズムと同様に、IPv4 および IPv6 の両方に対してホスト名と IP アドレスとの間のマッピングを行う Domain Name System(DNS; ドメインネーム システム)内の対応するエントリにより、アプリケーションは必要なアドレスを選択できます。
Intra-Site Automatic Tunnel Addressing Protocol(ISATAP)は、基盤となる IPv4 ネットワークを IPv6 に対する NBMA リンク層として使用する、自動オーバーレイ トンネリング メカニズムです。ISATAP は、ネイティブの IPv6 インフラストラクチャがまだ使用可能になっていない(希薄 IPv6 ホストがテスト用に展開されている場合などの) サイト内 の IPv6 パケットを転送することを目的として設計されています。ISATAP トンネルにより、サイト内の個々の IPv4/IPv6 デュアルスタック ホストが同じ仮想リンク上の他のホストと通信でき、基本的に IPv4 インフラストラクチャを使用して IPv6 ネットワークを作成できます。
ISATAP ルータでは、ISATAP サイトに対して標準的なルータ アドバタイズメント ネットワーク設定がサポートされます。この機能により、クライアントは、イーサネットに接続した場合に行うと思われる設定をクライアント自身に自動的に実行できます。また、サイト外で接続を行えるよう設定することもできます。ISATAP は、任意のユニキャスト IPv6 プレフィクス(/64)で構成される明確な IPv6 アドレス形式を使用します。この形式は、リンクローカルまたはグローバル(6to4 プレフィクスを含む)にすることができ、IPv6 ルーティングをローカルまたはインターネットでイネーブルにできます。IPv4 アドレスは IPv6 アドレスの最後の 32 ビットで符号化され、自動 IPv6-in-IPv4 トンネリングをイネーブルにします。
ISATAP トンネリング メカニズムは他の自動トンネリング メカニズム(IPv6 6to4 トンネリングなど)と同様ですが、ISATAP は サイト間 ではなく、 サイト内 の IPv6 パケットを転送するよう設計されています。
ISATAP は、64 ビットの IPv6 プレフィクスおよび 64 ビットのインターフェイス識別子を含むユニキャスト アドレスを使用します。インターフェイス識別子は、修正版 EUI-64 形式で作成され、この形式では、最初の 32 ビットにはこのアドレスが IPv6 ISATAP アドレスであることを示す 000:5EFE という値が含まれます。 表 3 に、ISATAP アドレスのレイアウトを示します。
|
|
|
---|---|---|
表 3 に示すとおり、ISATAP アドレスは IPv6 プレフィクスおよび ISATAP インターフェイス識別子で構成されます。このインターフェイス識別子には、基盤となる IPv4 リンクの IPv4 アドレスが含まれます。プレフィクスが 2001:0DB8:1234:5678::/64 で、埋め込まれた IPv4 アドレスが 10.173.129.8 の場合、実際の ISATAP アドレスがどのようになるかを次の例に示します。ISATAP アドレスでは、IPv4 アドレスは 0AAD:8108 のような 16 進数として表現されます。
Path MTU Discovery(PMTUD)は、GRE または IP-in-IP トンネル インターフェイスでイネーブルにできます。トンネル インターフェイスで PMTUD(RFC 1191)がイネーブルの場合、ルータは GRE(または IP-in-IP)トンネル IP パケットに対して PMTUD 処理を実行します。ルータは、トンネルに入ってくる元のデータの IP パケットに対して常に PMTUD 処理を実行します。PMTUD がイネーブルの場合、Don't Fragment(DF)ビットがすべてのパケットに設定されるため、トンネルを通過するパケットに対してはパケットのフラグメンテーションは許可されません。トンネルに入ったパケットがそのパケットの MTU 値よりも小さい MTU 値を持つリンクを検出すると、パケットは廃棄され、パケットの送信元に Internet Control Message Protocol(ICMP; インターネット制御メッセージ プロトコル)メッセージが返されます。このメッセージは、フラグメンテーションが要求されたこと(しかし許可されなかったこと)およびパケットが廃棄される原因となったリンクの MTU を示します。
(注) トンネル インターフェイスの PMTUD は、トンネル エンドポイントがトンネルのパスでルータによって生成される ICMP メッセージを受信できることを要求します。ファイアウォール接続を通じて PMTUD を使用する前に、ICMP メッセージが受信できることを確認してください。
トンネルのパケットに対して PMTUD をイネーブルにするには、 tunnel path-mtu-discovery コマンドを使用し、トンネルの PMTUD パラメータを確認するには、 show interfaces tunnel コマンドを使用します。PMTUD が動作するトンネル インターフェイスは現在、GRE および IP-in-IP だけです。
トンネル インターフェイスは、物理インターフェイスと同じ多数の Quality of Service(QoS)機能をサポートします。QoS により、ミッション クリティカルなトラフィックのパフォーマンスを確実に受け入れ可能なレベルにする方法が提供されます。トンネル用 QoS オプションでサポートされる項目には、Generic Traffic Shaping(GTS; ジェネリック トラフィック シェーピング)のトンネル インターフェイスへの直接適用や、Modular QoS Command-Line Interface(MQC; モジュラ QoS コマンドライン インターフェイス)を使用したクラスベースのシェーピングなどが含まれます。またトンネル インターフェイスは、クラスベースのポリシングもサポートしますが、Committed Access Rate(CAR; 専用アクセス レート)はサポートしません。
GRE トンネルでは、ルータは、ToS バイトの IP precedence ビット値をトンネルまたは内部パケットをカプセル化している GRE IP ヘッダーにコピーできます。トンネルのエンドポイント間の中間ルータは、IP precedence 値を使用して、QoS 機能(ポリシー ルーティング、Weighted Fair Queuing(WFQ; 重み付け均等化キューイング)、Weighted Random Early Detection(WRED; 重み付けランダム早期検出)など)向けにパケットを分類できます。
トンネルまたは暗号化ヘッダーによってパケットがカプセル化されている場合、QoS 機能は元のパケットのヘッダーを調べてパケットを正しく分類することができません。同じトンネルを通過するパケットは、同じトンネル ヘッダーを持つため、物理インターフェイスが輻輳している場合、パケットは同等に扱われます。ただしトンネルのパケットは、トンネリング前に分類でき、QoS の事前分類機能を使用することで、トンネル インターフェイス上またはクリプト マップ上で暗号化を行うことができます。
(注) クラスベースのシェーピング内の Class-based WFQ(CBWFQ; クラスベース WFQ)は、マルチポイント インターフェイスではサポートされません。
トンネル インターフェイスでの一部の QoS 機能の実装方法の例については、「トンネル インターフェイスにおける QoS オプションの設定:例」を参照してください。
• 「トンネル タイプの決定」(必須)
• 「GRE トンネルの設定」(任意)
• 「GRE/IPv6 トンネルの設定」(任意)
• 「GRE トンネルの IP 送信元および宛先の VRF メンバーシップの設定」(任意)
• 「IPv6 トンネルの手動設定」(任意)
• 「6to4 トンネルの設定」(任意)
• 「ISATAP トンネルの設定」(任意)
• 「トンネルの設定と動作の確認」(任意)
1. パッセンジャ プロトコルを決定します。パッセンジャ プロトコルとは、カプセル化の対象となるプロトコルです。
2. 必要に応じて、 tunnel mode コマンド キーワードを決定します。
表 4 に、 tunnel mode コマンドで使用する適切なキーワードを決定する方法を示します。次の作業では、 tunnel mode コマンドに関連するキーワードだけが示されます。
• IP データ パケットを伝送するようにトンネルを設定するには、「GRE トンネルの設定」に進みます。
• IPv6 データ パケットを伝送するようにトンネルを設定するには、「IPv6 向けオーバーレイ トンネル」を確認し、次の作業のいずれかに進みます。
GRE トンネルを設定するには、次の作業を実行します。トンネル インターフェイスを使用して、通常プロトコルをサポートしないネットワークへプロトコル トラフィックを通過させます。トンネルを構築するには、トンネル インターフェイスを 2 つのルータそれぞれで定義し、そのトンネル インターフェイスが互いを参照することが必要です。各ルータでは、トンネル インターフェイスはレイヤ 3 アドレスを使用して設定する必要があります。トンネルのエンドポイント、トンネル送信元、およびトンネル宛先を定義して、トンネルのタイプを選択する必要があります。オプションの手順を実行して、トンネルをカスタマイズできます。
必ずトンネルの両側にルータを設定するようにしてください。トンネルの片側だけが設定されている場合、(キープアライブが設定されていない限り)トンネル インターフェイスはアップした状態になっていますが、トンネルに入ったパケットは廃棄されます。
キープアライブ パケットは、IP カプセル化された GRE トンネルを介して送信されるよう設定できます。キープアライブが送信されるレートと、インターフェイスが非アクティブになるまでデバイスが応答なしでキープアライブ パケットの送信を続行する回数を指定できます。GRE キープアライブ パケットは、トンネルの両側または片側のみのどちらからでも送信できます。
この作業でトンネルの送信元として使用する物理インターフェイスがアップしており、適切な IP アドレスを使用して設定されていることを確認します。ハードウェアの技術的説明およびインターフェイスの取り付けに関する情報については、ご使用の製品のハードウェアの取り付けおよび設定に関するマニュアルを参照してください。
5. keepalive [ period [ retries ]]
6. tunnel source { ip-address | interface-type interface-number }
7. tunnel destination { hostname | ip-address }
9. tunnel mode { gre ip | gre multipoint }
12. tunnel path-mtu-discovery [ age-timer { aging-mins | infinite } ]
「トンネルの設定と動作の確認」に進みます。
この作業では、IPv6 ネットワーク上での GRE トンネルの設定方法について説明します。GRE トンネルを設定して、IPv6 ネットワーク層を介して実行し、IPv6 トンネルに IPv6 パケットを転送して、IPv6 トンネルに IPv4 パケットを転送できます。
GRE/IPv6 トンネルが設定されている場合、IPv6 アドレスはトンネルの送信元および宛先に割り当てられます。トンネル インターフェイスには、IPv4 アドレスまたは IPv6 アドレスのいずれかを割り当てることができます(このことは、以降の作業では示されていません)。手動設定されたトンネルの両端のホストまたはルータは、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックをサポートする必要があります。
3. interface tunnel tunnel-number
4. tunnel source { ipv6-address | interface-type interface-number }
「トンネルの設定と動作の確認」に進みます。
5. ip address ip-address subnet-mask
6. tunnel source { ip-address | type number }
|
||
|
||
|
||
|
||
ip address ip-address subnet-mask |
||
tunnel source { ip-address | type number } |
|
|
|
---|---|---|
tunnel destination { hostname | ip-address } |
||
|
「トンネルの設定と動作の確認」に進みます。
IPv6 トンネルを手動で設定した場合、IPv6 アドレスはトンネル インターフェイスで設定されます。また、手動設定された IPv4 アドレスはトンネルの送信元および宛先に割り当てられます。手動設定されたトンネルの両端のホストまたはルータは、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックをサポートする必要があります。
3. interface tunnel tunnel-number
4. ipv6 address ipv6-prefix / prefix-length [ eui-64 ]
5. tunnel source { ip-address | interface-type interface-number }
「トンネルの設定と動作の確認」に進みます。
6to4 トンネルでは、トンネルの宛先は、境界ルータの IPv4 アドレスによって決定されます。このアドレスは、プレフィクス 2002::/16 と連結されて 2002: border-router-IPv4-address ::/48 という形式になります。6to4 トンネルの各終端の境界ルータは、IPv4 プロトコル スタックおよび IPv6 プロトコル スタックの両方をサポートする必要があります。
ルータでサポートされる設定は、IPv4 互換トンネルおよび 6to4 IPv6 トンネルそれぞれ 1 つだけです。同じルータで両方のトンネル タイプの設定を選択する場合は、これらが同じ送信元を共有しないようにすることを強く推奨します。
6to4 トンネルと IPv4 互換トンネルが同じインターフェイスを共有できない理由は、これらがともに NBMA「ポイントツーマルチポイント」アクセス リンクであり、多重化されたパケット ストリームを着信インターフェイスの単一パケット ストリームに再度配列するには、トンネルの送信元しか使用できないためです。したがって、IPv4 プロトコル タイプが 41 のパケットがインターフェイスに到着すると、このパケットは IPv4 アドレスに基づいて、IPv6 トンネル インターフェイスにマッピングされます。ただし、6to4 トンネルと IPv4 互換トンネルが同じ送信元インターフェイスを共有している場合、ルータは、着信パケットを割り当てるべき IPv6 トンネル インターフェイスを区別できません。
手動トンネルは「ポイントツーポイント」リンクであり、トンネルの IPv4 送信元と IPv4 宛先がともに定義されているので、IPv6 の手動設定トンネルは同じ送信元インターフェイスを共有できます。
3. interface tunnel tunnel-number
4. ipv6 address ipv6-prefix / prefix-length [ eui-64 ]
5. tunnel source { ip-address | interface-type interface-number }
8. ipv6 route ipv6-prefix / prefix-length tunnel tunnel-number
「トンネルの設定と動作の確認」に進みます。
ISATAP トンネルの設定で使用される tunnel source コマンドは、IPv4 アドレスを使用して設定されたインターフェイスをポイントすることが必要です。ISATAP IPv6 アドレスおよびアドバタイズされたプレフィクス(1 つまたは複数)は、ネイティブ IPv6 インターフェイス向けに設定されます。IPv6 トンネル インターフェイスは、修正された EUI-64 アドレスを使用して設定する必要があります。これは、インターフェイス識別子の最後の 32 ビットが IPv4 トンネル送信元アドレスを使用して作成されているためです。
3. interface tunnel tunnel-number
4. ipv6 address ipv6-prefix / prefix-length [ eui-64 ]
6. tunnel source { ip-address | interface-type interface-number }
|
||
|
||
interface tunnel tunnel-number |
「トンネルの設定と動作の確認」に進みます。
この任意の作業では、トンネルの設定と動作の確認方法について説明します。この手順に含まれる show コマンドおよび ping コマンドは、任意の順序で実行でき、繰り返し実行する必要がある場合があります。次のコマンドは、GRE トンネル、IPv6 手動設定トンネル、および IPv4 GRE トンネルを介する IPv6 に使用できます。
2. show interfaces tunnel number [ accounting ]
3. ping [ protocol ] destination
特権 EXEC モードをイネーブルにします。プロンプトが表示されたら、パスワードを入力します。
ステップ 2 show interfaces tunnel number [ accounting ]
IPv6 手動設定トンネルおよび IPv4 GRE トンネルを介する IPv6 の両方に適した汎用例を想定して、2 つのルータがトンネルのエンドポイントとして設定されているとします。ルータ A では、IPv4 アドレスが 10.0.0.1、IPv6 プレフィクスが 2001:0DB8:1111:2222::1/64 のトンネル インターフェイス 0 に対する送信元として、GigabitEthernet インターフェイス 0/0/0 が設定されています。ルータ B では、IPv4 アドレスが 10.0.0.2、IPv6 プレフィクスが 2001:0DB8:1111:2222::2/64 のトンネル インターフェイス 1 に対する送信元として、ギガビット イーサネット インターフェイス 0/0/0 が設定されています。
トンネルの送信元および宛先アドレスが設定されていることを確認するには、ルータ A で show interfaces tunnel コマンドを使用します。
ステップ 3 ping [ protocol ] destination
ローカル エンドポイントが設定され、動作していることを確認するには、ルータ A で ping コマンドを使用します。
ステップ 4 show ip route [ address [ mask ]]
リモート エンドポイント アドレスに対するルートが存在するかどうかを確認するには、 show ip route コマンドを使用します。
ステップ 5 ping [ protocol ] destination
リモート エンドポイント アドレスが到達可能かどうかを確認するには、ルータ A で ping コマンドを使用します。
(注) フィルタリングが原因で、ping コマンドを使用してもリモート エンドポイント アドレスが到達可能でない場合がありますが、トンネル トラフィックは宛先に到達可能です。
リモート IPv6 トンネル エンドポイントが到達可能かどうかを確認するには、ルータ A でもう一度 ping コマンドを使用します。この例にも、フィルタリングに関する同じ注釈が適用されます。
これらの手順は、トンネルのもう一方のエンドポイントでも繰り返します。
• 「GRE トンネルの IP 送信元および宛先の VRF メンバーシップの設定:例」
• 「トンネル インターフェイスにおける QoS オプションの設定:例」
次に、GRE トンネリングの単純な設定例を示します。ギガビット イーサネット インターフェイス 0/0/1 はルータ A のトンネル送信元であり、ルータ B のトンネル宛先です。ファスト イーサネット インターフェイス 0/0/1 はルータ B のトンネル送信元であり、ルータ A のトンネル宛先です。
次に、ルータ A とルータ B との間で IS-IS および IPv6 トラフィックをともに送出する GRE トンネルを設定する例を示します。
次に、IPv6 トランスポートで GRE トンネルを設定する方法の例を示します。ギガビット イーサネット インターフェイス 0/0/0 には IPv6 アドレスが設定されており、これがトンネル インターフェイスが使用する送信元アドレスとなります。トンネルの宛先 IPv6 アドレスは、直接指定されます。この例では、トンネルは IPv4 トラフィックおよび IS-IS トラックの両方を伝送します。
この例では、VRF green を使用してファスト イーサネット インターフェイス 0 で受信されたパケットが、VRF blue を使用してファスト イーサネット インターフェイス 1 を使用してトンネルから外部へ転送されます。図 4 に、単純なトンネルのシナリオを示します。
次に、図 4 に示したトンネルの設定例を示します。
次に、EoMPLS over GRE の設定シーケンスの例を示します。
次に、ルータ A とルータ B の間に IPv6 トンネルを手動で設定する例を示します。例では、ルータ A とルータ B の両方のトンネル インターフェイス 0 は、グローバル IPv6 アドレスを使用して手動で設定されています。トンネルの送信元および宛先のアドレスも手動設定されています。
次に、独立した IPv6 ネットワーク内の境界ルータで 6to4 トンネルを設定する例を示します。IPv4 アドレスは 192.168.99.1 で、IPv6 プレフィクス 2002:c0a8:6301::/48 に変換されます。IPv6 プレフィクスは、トンネル インターフェイス用に 2002:c0a8:6301::/64、1 番目の IPv6 ネットワーク用に 2002:c0a8:6301:1::/64、2 番目の IPv6 ネットワーク用に 2002:c0a8:6301:2::/64 というようにサブネット化されます。スタティック ルートにより、IPv6 プレフィクス 2002::/16 はトンネル インターフェイス 0 に送信され自動的にトンネリングが行われます。
次に、ギガビット イーサネット インターフェイス 0/0/0 で定義されるトンネル送信元および ISATAP トンネルの設定に使用される tunnel mode コマンドの例を示します。ルータ アドバタイズメントをイネーブルにして、クライアントによる自動設定を可能にします。
次の設定例は、トンネル インターフェイスの GTS に直接適用されます。この例では、設定によりトンネル インターフェイスが総出力レート 500 kb/s にシェーピングされます。
次の設定例では、Modular QoS CLI(MQC)コマンドを備えたトンネル インターフェイスに同じシェーピング ポリシーを適用する方法を示します。
インターフェイスが混雑しており、パケットのキューイングを開始した場合、送信待ちのパケットにキューイング方式を適用できます。この例に挙げているトンネル インターフェイスである Cisco IOS XE 論理インターフェイスは、混雑した状況を本質的にサポートしておらず、キューイング方式を適用するサービス ポリシーの直接適用もサポートしていません。その代わりに、階層型ポリシーを適用する必要があります。 priority コマンドを使用した低遅延キューイングや、 bandwidth コマンドを使用したキューイング メカニズムを設定する「子」ポリシー、つまり下位ポリシーを作成します。
クラスベースのシェーピングに適用する「親」ポリシー、つまり上位ポリシーを作成します。子クラスのアドミッション制御は親クラスのシェーピング レートに従って実行されるので、親ポリシー下で子ポリシーをコマンドとして適用します。
次の例では、トンネル インターフェイスは、シェーピングを行わないキューイングを適用するサービス ポリシーを使用して設定されます。この設定がサポートされないことを通知するログ メッセージが表示されます。
ここでは、トンネルの実装に関する関連資料について説明します。
|
|
---|---|
『Cisco IOS Interface and Hardware Component Command Reference』 |
|
Cisco IOS XE Interface and Hardware Component コンフィギュレーション モジュール |
『 Cisco IOS XE Interface and Hardware Component Configuration Guide, Release 2 』 |
『 Cisco IOS XE Quality of Service Solutions Configuration Guide, Release 2 』 |
|
Cisco IOS XE Multiprotocol Label Switching コンフィギュレーション モジュール |
『 Cisco IOS XE Multiprotocol Label Switching Configuration Guide, Release 2 』 |
VRF 対応 Dynamic Multipoint VPN(DMVPN; ダイナミック マルチポイント VPN)の設定例 |
『 Cisco IOS XE Security Configuration Guide: Secure Connectivity, Release 2 』の「Dynamic Multipoint VPN (DMVPN)」コンフィギュレーション モジュール |
|
|
---|---|
|
|
---|---|
新しい MIB または変更された MIB はサポートされていません。また、既存の MIB に対するサポートに変更はありません。 |
選択したプラットフォーム、Cisco IOS XE ソフトウェア リリース、およびフィーチャ セットの MIB の場所を検索しダウンロードするには、次の URL にある Cisco MIB Locator を使用します。 |
|
|
---|---|
「 Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers 」 |
|
「 IANA Allocation Guidelines for Values in the Internet Protocol and Related Headers 」 |
|
表 5 に、このモジュールで説明した機能をリストし、特定の設定情報へのリンクを示します。
プラットフォーム サポートとソフトウェア イメージ サポートに関する情報を入手するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator を使用すると、Cisco IOS XE ソフトウェア イメージがサポートする特定のソフトウェア リリース、機能セット、またはプラットフォームを確認できます。Cisco Feature Navigator には、 http://www.cisco.com/go/cfn からアクセスします。Cisco.com のアカウントは必要ありません。
(注) 表 5 には、一連の Cisco IOS XE ソフトウェア リリースのうち、特定の機能が初めて導入された Cisco IOS XE ソフトウェア リリースだけを示します。その機能は、特に断りがない限り、それ以降の一連の Cisco IOS XE ソフトウェア リリースでもサポートされます。
|
|
|
---|---|---|
この機能では、トンネルの送信元および宛先が任意の VPN VRF テーブルに属するように設定できます。 この機能に関する詳細については、次の各項を参照してください。 • 「GRE トンネルの IP 送信元および宛先の VRF メンバーシップ」 • 「GRE トンネルの IP 送信元および宛先の VRF メンバーシップの設定」 |
||
GRE トンネル キープアライブ機能により、IP カプセル化された GRE トンネルを介してキープアライブ パケットが送信されるように設定できるようになります。キープアライブが送信されるレートと、インターフェイスが非アクティブになるまでデバイスが応答なしでキープアライブ パケットの送信を続行する回数を指定できます。GRE キープアライブ パケットは、トンネルの両側または片側のみのどちらからでも送信できます。 |
||
この機能に関する詳細については、次の各項を参照してください。 この機能により、 tunnel destination 、 tunnel mode 、および tunnel source の各コマンドが導入されました。 |
||
Tunnel ToS 機能を使用して、ルータの IP トンネル インターフェイス向けのトンネル パケットの IP カプセル化ヘッダーに、ToS および Time-to-Live(TTL)バイト値を設定できます。Tunnel ToS 機能は、シスコ エクスプレス フォワーディング、ファスト スイッチング、およびプロセス スイッチング フォワーディングの各モードでサポートされます。 この機能によって、 show interfaces tunnel 、 tunnel tos 、および tunnel ttl の各コマンドが導入されました。 |
||
EoMPLS over GRE 機能により、レイヤ 3 MPLS ネットワークを経由してレイヤ 2 トラフィックをトンネリングできます。またこの機能では、GRE トンネル内で EoMPLS フレームをカプセル化する高性能のハードウェアベースのスイッチド トンネルとして GRE トンネルを作成できます。 |
