Cisco Fabric Manager 基本コンフィギュレーション ガイド

Fabric Manager の拡張モード

拡張モードはデフォルトでイネーブルであり、Fabric Manager 機能の完全なスイート（セキュリティ、IVR、iSCSI、FICON など）を提供します。ユーザ インターフェイスを簡易表示するには、Fabric Manager Client の右上にあるリスト ボックスから [Simple] を選択します。簡易モードでは、VSAN（仮想 SAN）、ゾーン分割、インターフェイス設定など、基本的な MDS 9000 機能にアクセスできます。 サーバ管理者 ロールでは拡張モードは利用できません。

起動パッドを使用した Fabric Manager Client の起動

Cisco NX-OS Release 4.2(0) 以降では、Fabric Manager 起動パッドを使用してサーバの IP アドレスを指定するだけで任意のサーバに接続できます。起動パッドを使用すると、Fabric Manager Server バージョン 3.3(0) 以降の任意のサーバに接続できます。起動パッドでは、HTTP プロトコルを使用するサーバとの接続を確立できます。

起動パッドを使用して Fabric Manager Client を起動するには、次の手順に従います。

ステップ 1 ブラウザを開き、Fabric Manager Server をインストールした IP アドレスを入力するか、または、ローカル ワークステーションに Fabric Manager Server をインストールした場合は、ローカル ホストを入力します。

図 5-7 のように、[Fabric Manager Web Server Login] ダイアログボックスが表示されます。

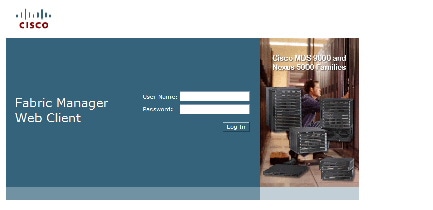

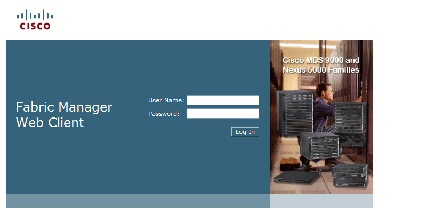

図 5-7 [Fabric Manager Web Client Login] ダイアログボックス

ステップ 2 ユーザ名およびパスワードを入力し、[Login] をクリックします。

Fabric Manager Web Client の [Summary] ページが表示されます。

ステップ 3 このページの右上にある [Download] リンクをクリックします。

Fabric Manager および Device Manager の [Download] ページが表示されます（図 5-8を参照）。

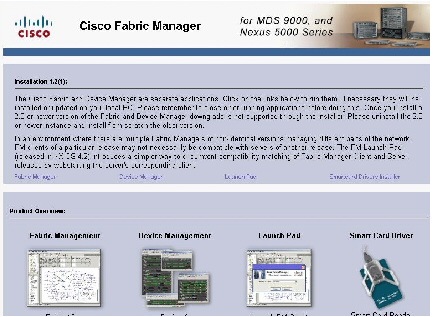

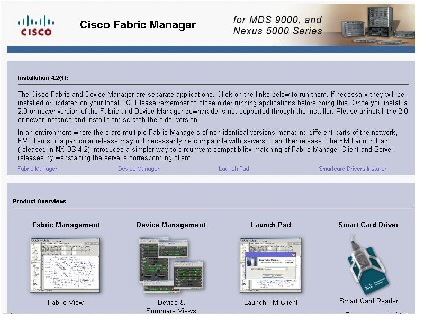

図 5-8 Fabric Manager および Device Manager のダウンロード ページ

ステップ 4 [Fabric Manager] リンクをクリックします。

図 5-9 で示される Fabric Manager Server 起動パッドが表示されます。

ステップ 5 [Server URL] ドロップダウン リストにサーバのホスト名または IP アドレスを入力します。

ステップ 6 [Start] をクリックします。

図 5-9 Fabric Manager 起動パッド

（注） 起動パッドには過去に使用したサーバ URL の履歴が保持されます。過去に使用したサーバ URL をドロップダウン リストから 1 つ選択できます。

Fabric Manager のメイン ウィンドウ

ここでは、 サーバ管理者 ユーザ向けの Fabric Manager Client インターフェイスについて説明します（図 5-10 を参照）。

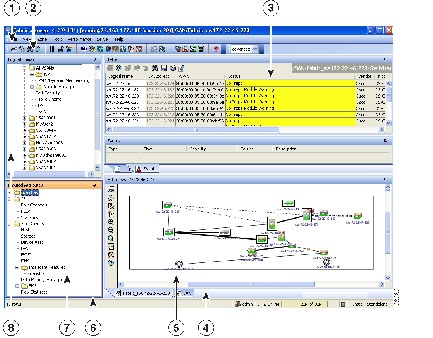

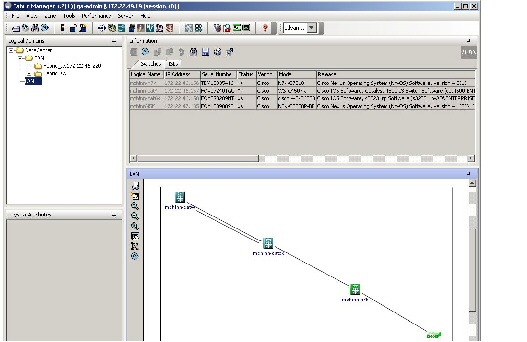

図 5-10 Fabric Manager のメイン ウィンドウ: サーバ管理者画面

メニュー バー

Fabric Manager メイン ウィンドウの上部にあるメニュー バーには、[Fabric] ペインに表示される情報の制御を行うためのオプションが配置されています。 サーバ管理者 は SAN 管理者 に付与された一部のオプションを使用できません。メニュー バーには、次のメニューがあります。

• [File]：新しいファブリックを開く、現在のファブリックの再検出、スイッチの位置の特定、プリファレンスの設定、マップの印刷を行います。

• [View]：マップの外観を変更します（[Fabric] ペイン ツールバーにもこれらのオプションと同じ機能が配置されています）。

• [Tools]：FlexAttach 仮想 pWWN 機能を使用してサーバおよび設定を管理します。

• [Help]：[Information] ペインに、特定のダイアログボックスに関するオンライン ヘルプ トピックが表示されます。

ツールバー

Fabric Manager のメイン ツールバー（ サーバ管理者 だけ）には、頻繁に使用されるメニュー バー オプションにアクセスするためのアイコンが配置されています（ 表 5-1 を参照）。

[Logical Domains] ペイン

[Logical Domains] ペインを使用してファブリックを表示し、ユーザ定義グループにアクセスします。グループを展開するさまざまなとユーザ定義グループを表示できます。各コア スイッチに作成された編集不能グループにはそれぞれの NPV スイッチが含まれます。

[Physical Attributes] ペイン

現在選択されているファブリックまたはグループ内のスイッチの管理に使用できるオプションをツリー表示するには、[Physical Attributes] ペインを使用します。

オプションを選択するには、フォルダをクリックして使用可能なオプションを表示し、オプションをクリックします。[Information] ペインに、選択したオプションに関する情報が表形式で表示されます。[Physical Attributes] ペインには次のメイン フォルダが配置されています。

• Switches：ハードウェア、システム、ライセンス、およびコンフィギュレーション ファイルの表示および設定を行います。

• Interfaces：FC 物理インターフェイス、FC 論理インターフェイス、VFC（FCoE）インターフェイス、イーサネット インターフェイス、SVC インターフェイス、および PortChannel インターフェイスを表示および設定できます。

[Information] ペイン

[Information] ペインには、[Logical Domains] ペインまたは [Physical Attributes] ペインのメニュー ツリーで選択されたオプションに対応する情報テーブルが表示されます。[Information] ペインのツールバーには、表 5-2 に示された処理を 1 つまたは複数実行するためのボタンが配置されています。

[Fabric] ペイン

[Fabric] ペインにはファブリックがグラフィック表示されます。表 5-1 に、ファブリック内のデバイスに応じて表示されるグラフィックの説明を示します。

[Fabric] ペインの下部には、次のタブがあります。

• [Fabric]：複数のファブリックを表示した場合は、ファブリックごとに独自のタブが表示されます。各タブをクリックして、ファブリックを切り替えることができます。

• [Log]：ファブリック検出などの Fabric Manager の動作について説明するメッセージを表示します。

• [Events]：管理ステーションで受信された SNMP トラップに関する情報を表示します。検出されたイベントと、ライセンス、SNMP、FICON などの重要なトラップが組み合わされて表示されます。

（注） ファブリック マップは論理ドメイン ペインで選択した内容に基づいて表示されます。ファブリック ノードを選択すると、選択したファブリックに属するスイッチがすべてイネーブル化されます。グループ ノードを選択すると、グループ ノードの下位に表示されるスイッチがすべてイネーブル化されます。グループを 1 つだけ選択すると、選択したグループに属するスイッチだけがイネーブル化されます。

メニュー バー

Fabric Manager のメイン ウィンドウの上部にあるメニュー バーには、現在のファブリックの管理やトラブルシューティング、および [Fabric] ペインに表示される情報の制御を行うオプションが配置されています。メニュー バーには、次のメニューがあります。

• [File]：新しいファブリックを開く、現在のファブリックの再検出、スイッチの位置の特定、プリファレンスの設定、マップの印刷、[Fabric] ペイン ログのエクスポートを行います。

• [View]：マップの外観を変更します（[Fabric] ペイン ツールバーにもこれらのオプションと同じ機能が配置されています）。

• [Zone]：ゾーン、ゾーン セット、および Inter-VSAN Routing（IVR）を管理します。

• [Tools]：接続や設定の確認およびトラブルシューティングを行います（「Fabric Manager のトラブルシューティング ツール」を参照）。

• [Performance]：Performance Manager および Cisco Traffic Analyzer を実行および設定し、レポートを生成します。

• [Server]：クライアントおよびファブリックの管理作業を実行します。Fabric Manager Server の管理コマンドや purge コマンドが用意されています。管理対象ファブリックが表示されます。

• [Help]：[Information] ペインに、特定のダイアログボックスに関するオンライン ヘルプ トピックが表示されます。

File

[File] メニューには、次のオプションがあります。

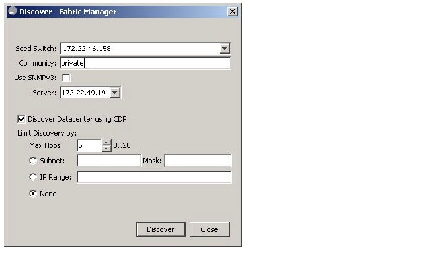

• Open Fabric：新しいスイッチ ファブリックを開きます。

• Locate Switches and Devices：SNMPv2 を使用し、読み取り専用コミュニティ ストリング public を指定して、SNMP 要求に応答するデバイスを検出します。サブネットに存在するファブリックに物理的に接続されていない他の Cisco MDS 9000 スイッチを検出する場合にこの機能を使用します。

• Rediscover：スイッチに最近加えられた変更のオンデマンド検出を実行し、Fabric Manager Client を更新します。Fabric Manager Server がファブリックのスイッチと非同期の状態で次回のポーリング サイクルまで待てない場合にこのオプションを使用します。再検出オプションによって、ファブリックは削除されず追加し直されません。再検出オプションで Fabric Manager Server の更新に失敗した場合にだけファブリックを削除および追加できます。

• Resync All Open Fabrics：Fabric Manager Server によってファブリックが強制的に閉じられ再度開かれます。Fabric Manager Client が Fabric Manager Server と非同期の場合にこのオプションを使用します。

• Rediscover SCSI Targets：SCSI ターゲット スイッチに最近加えられた変更のオンデマンド検出を開始します。Fabric Manager Server がファブリックの SCSI ターゲット スイッチと非同期の状態で次回のポーリング サイクルまで待てない場合にこのオプションを使用します。

• Preferences：Fabric Manager Client の動作をカスタマイズするプリファレンスを設定します。

• Import Enclosures：保存されたラックをインポートします。

• Export

– Map Image：マップを指定された場所に生成およびエクスポートします。

– Visio：マップを Visio ファイルにエクスポートします。

– Table：テーブル データをテキスト ファイルにエクスポートします。

– Log：ログをテキスト ファイルにエクスポートします。

– Events：イベントをテキスト ファイルにエクスポートします。

– Enclosures：ラックの値をテキスト ファイルにエクスポートします。

• Print：マップを印刷します。

• Exit：Fabric Manager を終了します。

View

[View] メニューには、次のオプションがあります。

• Refresh Map：現在のマップを更新します。

• Layout

– Cancel：現在のレイアウトをキャンセルします。

– Spring：スプリング アルゴリズムに基づいてレイアウトを表示します。

– Quick：スイッチに複数のエンド デバイスが存在している場合にレイアウトを素早く表示します。

• Zoom

– In：ビューを拡大します。

– Out：ビューを縮小します。

– Fit：[Fabric] ペインに合わせてビューを表示します。

• Grid：グリッド ビューをイネーブル化します。

• Overview Window：表示するファブリック エリアの中央に [Fabric] ペインを移動します。この機能は、[Fabric] ペイン内に全体を表示できない大規模なファブリックの場合に役立ちます。

• Legend：ファブリック マップで使用されている凡例をすべて表示します。

• Find in Map：ファブリック マップからデバイスを検出します。

Zone

[Zone] メニューには、次のオプションがあります。

• Edit Local Full Zone Database：複数のスイッチに対してゾーンを作成できます。ゾーンは、アクセス制御を指定するための方法を提供します。ゾーン セットは、ファブリックでアクセス制御を実行するゾーンのグループです。ゾーン分割機能はすべて [Edit Local Full Zone Database] ダイアログボックスからアクセスできます。

• Deactivate Zoneset：アクティブ ゾーン セットを非アクティブ化します。

• Copy Full Zone Database：新しいゾーン セットを作成します。Cisco MDS ファミリ スイッチではアクティブなゾーン セットは編集できません。ただし、アクティブ ゾーン セットをコピーして新しいゾーン セットを作成し、これを編集することはできます。

• Merge Analysis：Cisco MDS スイッチを 2 つ相互接続した場合にゾーンを正常にマージできるか判断できます。相互接続されたスイッチ ポートで同じ名前のVSANを使用できる場合、またはこれらのポートに同じ名前のゾーンが含まれている場合、Fabric Manager はこのゾーン内のメンバーが同じであるか確認します。マージ分析ツールは、マージの実行前、またはファブリックを相互接続した後にゾーン マージ障害の原因を判別するのに実行できます。

• Merge Fail Recovery：隣接スイッチのアクティブなゾーン セット データベースをインポートして現在アクティブなゾーン セットと置換するか、現在のデータベースを近隣スイッチにエクスポートしてポートを分離状態から回復します。

• Migrate Non-MDS Database：Fabric Manager を使用して MDS 以外のデータベースを移行します（Zone Migration Wizard の実行が必要な場合もあります）。

• IVR

– Deactivate Zoneset：アクティブ ゾーン セットを非アクティブ化します。

– Copy Full Zone Database：他のスイッチから IVR のフル ゾーン データベースをコピーして IVR ゾーン データベースを回復します。

– Copy Full Topology：アクティブ ゾーン データベースまたはフル ゾーン データベースからコピーしてトポロジを回復します。

Tools

[Tools] メニューには、次のオプションがあります。

• Health

– Switch Health：特定のスイッチのコンポーネントのステータスを判断します。

– Fabric Configuration：現在の設定を特定のスイッチまたはポリシー ファイルと比較してスイッチの設定を分析します。スイッチの設定をファイルに保存し、ファイル内の設定とすべてのスイッチを比較することができます。

– Show Tech Support：トラブルシューティングするため、スイッチに関する情報を大量に収集します。Fabric Manager からファブリックに存在する 1 つ以上のスイッチに対して show tech support コマンドを発行すると、コマンドの結果はそれぞれテキスト ファイルに出力されます。ファイルはスイッチ 1 つに対して指定されたディレクトリに 1 つ作成されます。これらのファイルを表示するには、Fabric Manager を使用します。

• Connectivity

– End to End Connectivity：スイッチ ファブリック内のデバイス間の接続およびルートを判別します。このツールは ping テストを使用し、エンド デバイスの各ペアが同じ VSAN 内または同じアクティブ ゾーン内にあるかを調べて、各ペアが相互に通信可能かどうかをチェックします。

– Ping：他のスイッチからユーザのスイッチに存在するポートに対して接続状態を判断します。

– Trace Route：[Fabric] ペインで現在選択されている 2 つのエンド デバイス間の接続を確認します。

– Compact Flash Report：ファブリックを自動的にスキャンして、コンパクト フラッシュのステータスを表示したレポートを生成します。

• NPV

– CFS Static Peer Setup：NPV イネーブル スイッチに対する CFS 実行時に使用されるピア リストを管理します。スタティック ピア リストを設定すると、スイッチに関する CFS 検出結果がリストすべてのピアに対してスタティック モードに変更されます。Fabric Manager では自動的にスタティック ピア リストは更新されません。新しいスイッチをファブリックに追加した場合は、CFS Static Peer Setup Wizard を使用してリストを更新してください。

– Traffic Map Setup：外部インターフェイスのリストをサーバに対して設定し、中断ロード バランシングをイネーブル化またはディセーブル化します。[Traffic Map Setup] を使用して、サーバがトラフィック管理に使用する外部ポートを指定できます。

– Flex Attach Pre-Configure Server：スイッチのポートすべてに対してポート設定（FlexAttach のイネーブル化/ディセーブル化、デフォルト VSAN ID の設定、インターフェイス ステータスの設定など）を変更します。

– Flex Attach Move Server：同じ NPV デバイス内の他のポートまたは他の NPV デバイスにサーバを移動します。

– Flex Attach Replace Server：SAN を変更することなく障害が発生したサーバを同じポート上の新しいサーバと置換します。

• Data Mobility Manager

– Server Based：サーバ ベースのデータ マイグレーションを実行します。

– Storage based：ストレージ ベースのデータ マイグレーションを実行します。

– Server LUN Discovery：LUN 検出を実行して移行可能な LUN を選択します。また、既存および新しいストレージに存在する LUN を一致させてセッションの作成を自動化します。

• Port Channel：選択された ISL から PortChannels を手動または自動で作成できます。

• DPVM Setup：ダイナミック ポート VSAN メンバシップの確立、自動学習機能のイネーブル化、DPVM データベースのアクティブ化を実行します。

• IP SAN

– FCIP Tunnel：ギガビット イーサネット ポート間に FCIP リンクを作成します。ファイバ チャネルの書き込みアクセラレーションと IP 圧縮をイネーブル化します。

– iSCSI Setup：iSCSI イニシエータのゾーンを作成し、ターゲットに許可された VSAN リストに VSAN を追加します。

– SAN Extension Tuner：FCIP のパフォーマンスを最適化します。直接アクセス（磁気ディスク）またはシーケンシャル アクセス（磁気テープ）SCSI I/O コマンドを生成して対象のトラフィックを指定された仮想ターゲットに転送します。このオプションは設定オプションに基づいて仮想ターゲット SCSI I/O コマンド（読み取り、書き込み）を生成するのに使用されます。

• Security

– Port Security：Cisco MDS 9000 ファミリのスイッチ ポートへの不正アクセスを防止します。侵入に関する試みを拒否し、管理者にこれらの侵入を報告します。

– IP ACL：IPv4-ACL Wizard を使用して指定された IPv4-ACL または IPv6-ACL プロファイルの整理された IP フィルタ リストを作成します。

• Install

– License：ファブリック内の選択したスイッチで、ライセンスのダウンロードおよびインストールを容易に実行できるようにします。

– Software：ファブリック内の選択したスイッチでイメージの互換性を確認し、ソフトウェア イメージをインストールします。

• Flow Load Balance Calculator：FICON フローに最適な最適なロードバランスを設定します。カルキュレータは、ファブリックのスイッチまたはフロー検出に依存しません。

• Device Manager：スイッチの Device Manager を呼び出します。

• Command Line Interface：コマンドラインを使用して操作できます。

• Run CLI Commands：複数のスイッチに対してコマンドライン操作を一括で実行します。

Performance

[Performance] メニューには、次のオプションがあります。

• Create Flows：ホストからストレージへのフロー、ストレージからホストへのフロー、または双方向フローを作成します。フローは収集コンフィギュレーション ファイルに追加してホストまたはストレージ要素のペア間のトラフィックを監視します。

Server

[Server] メニューには、次のオプションがあります。

• Admin：コントロール パネルを開きます。

• Purge Down Elements：ファブリックの停止している要素をすべて消去します。

Help

[Help] メニューには、次のオプションがあります。

• Contents：オンライン ヘルプ コンテンツを起動します。

• Config Guide：『Fabric Manager コンフィギュレーション ガイド』を起動します。

• About：Fabric Manager の概要を表示します。

ツールバー

Fabric Manager のメイン ツールバーには、最も一般的に使用されるメニュー バー オプションにアクセスするためのアイコンが配置されています（ 表 5-3 を参照）。

[Logical Domains] ペイン

[Logical Domains] ペインでは、ファブリック、VSAN、およびゾーンの属性を管理したり、ユーザ定義グループにアクセスしたりできます。NX-OS Release 4.2(0) 以降、[SAN] および [LAN] ノードは [Datacenter] ノードの下位に表示され、ファブリックはすべて [SAN] ノードの下位に表示されるようになりました。Fabric Manager のツリーから [Datacenter] ノードを選択すると、スイッチおよび ISL がすべて表示されます。[LAN] ノードを選択すると、イーサネット スイッチおよびイーサネット リンクだけが表示されます。ファブリック ノードの VSAN は、VSAN ID に基づいてソートされます。セグメント化された VSAN はファブリック ノードの下位に表示されます。セグメント化された VSAN の横のラベルはセグメント数を表します。セグメント化された VSAN および VSAN の下位のセグメントを展開できます。ツリー内のいずれかのフォルダを右クリックして、ポップアップ メニューのメニュー項目をクリックします。該当する設定ダイアログボックスが表示されます。

ファブリックのデフォルト名は VSAN 1 の主要スイッチの名前、IP アドレス、または WWN です。VSAN 1 がセグメント化されている場合、デフォルト名は最も小さい WWN の主要スイッチから選択されます。ファブリック名は次のように表示されます。

• Fabric <sysName>

• Fabric <ipAddress>

• Fabric <sWWN>

Fabric Manager でファブリック名を変更するには、次の手順に従ってください。

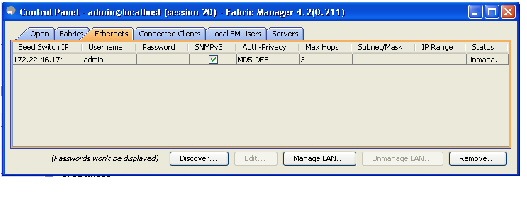

ステップ 1 [Server] > [Admin] を選択します。

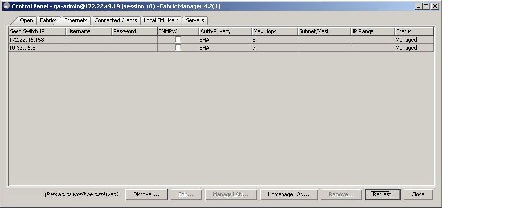

[Control Panel] ダイアログボックスが表示されます。

ステップ 2 ファブリックの名前をダブルクリックし、そのファブリックの新しい名前を入力します。

ステップ 3 [Apply] をクリックすると、名前が変更されます。

フィルタリング

Fabric Manager には、ユーザが必要なデータだけを表示できるフィルタリング機能が備えられています。フィルタリングするには、[Logical Domains] ペインからファブリックおよび VSAN を選択します。これにより、[Fabric] ペインの表示範囲が絞られます。選択した項目に属さない情報はすべて薄く表示されます。選択した項目に属さない情報は、[Information] ペインの表にも表示されません。選択したフィルタは [Fabric Manager] ウィンドウの右上に表示されます（図 5-12 を参照）。

さらに範囲を絞り込むには、Physical Attributes で属性を選択します。選択内容に応じて、Fabric Manager のテーブル、表示、およびフィルタ基準が変更されます。

[Physical Attributes] ペイン

現在選択されているファブリック、VSAN、またはゾーン内のスイッチの管理に使用できるオプションをツリー表示するには、[Physical Attributes] ペインを使用します。

オプションを選択するには、フォルダをクリックして使用可能なオプションを表示し、オプションをクリックします。[Information] ペインに、選択したオプションに関する情報が表形式で表示されます。[Physical Attributes] ペインには次のメイン フォルダが配置されています。

• Switches：ハードウェア、システム、ライセンス、およびコンフィギュレーション ファイルの表示および設定を行います。

• Interfaces：FC 物理インターフェイス、FC 論理インターフェイス、VFC（FCoE）インターフェイス、イーサネット インターフェイス、SVC インターフェイス、および PortChannel インターフェイスを表示および設定できます。

• FC Services：ファイバ チャネル ネットワーク設定の表示および設定を行います。

• IP：IP ストレージおよび IP サービスの表示および設定を行います。

• Events：イベント、アラーム、しきい値、通知、およびインフォームの表示および設定を行います。

• Security：MDS 管理および FC-SP セキュリティの表示および設定を行います。

• ISLs：スイッチ間リンクの表示および設定を行います。

• End Devices：エンド デバイスの表示および設定を行います。

（注） データ センター スイッチの詳細な物理属性の表示または接続の監視はできません。[Datacenter] ノードまたは [LAN] ノードを選択すると、[Physical Attributes] ペインには何も表示されません。

テーブルのコンテキスト メニュー

テーブルを右クリックすると、ポップアップ メニューが表示されます。メニューのオプションは [Physical Attributes] ペインで選択したオプションによって異なります。テーブルに表示されたデバイスを右クリックすることで、さまざまなオプションを実行できます。スイッチ、ISL、およびエンド デバイスで利用できるオプションを表示するには、次のセクションで説明される手順に従ってください。

スイッチ オプション

[Datacenter] ノードを選択すると、スイッチ テーブルには検出された スイッチがすべて表示されます。[SAN] ノードまたはファブリック ノードを選択すると、スイッチ テーブルにファイバ チャネル スイッチがすべて表示され、[LAN] ノードを選択すると、スイッチ テーブルにイーサネット スイッチがすべて表示されます。

スイッチ テーブルのオプションをすべて表示するには、次の手順に従います。

ステップ 2 テーブルのデバイスを右クリックします。

ポップアップ メニューには、次のオプションがあります。

• Apply Changes：スイッチに変更が適用されます。

• Refresh Values：現在の値が更新されます。

• Undo Changes：スイッチに加えられた変更を元に戻します。

• Export to File：値をファイルにエクスポートします。

• Print Table：テーブルを印刷します。

• Detach Table：テーブルを分離します。

• Switch Attributes：スイッチのプロパティを変更します。

• Interface Attributes：インターフェイスのプロパティを変更します。

• Element Manager：スイッチを管理します。

• Command Line Interface：コマンドラインを使用して操作できます。

• Copy：スイッチをコピーします。

• Purge：スイッチを消去します。

• Fix Location：スイッチを現在のロケーションに固定します。

• Align：スイッチに対してアライメントを実行します。

• Show End Devices：エンド デバイスを表示します。

• Expand Multiple Links：スイッチのリンクを展開します。

• Other：その他のオプションです。

• Group：スイッチをグループ化します。

ISL オプション

[Datacenter] ノードを選択すると、ISL テーブルにファイバ チャネル リンクおよびイーサネット リンクがすべて表示されます。[LAN] ノードを選択すると、ISL テーブルにイーサネット リンクがすべて表示されます。

ISL テーブルのオプションをすべて表示するには、次の手順に従います。

ステップ 2 テーブルのデバイスを右クリックします。

ポップアップ メニューには、次のオプションがあります。

• Refresh Values：現在の値が更新されます。

• Copy：指定されたフィールドの情報をコピーします。

• Find：入力されたストリングに基づいて検索します。

• Export to File：値をファイルにエクスポートします。

• Print Table：テーブルを印刷します。

• Detach Table：テーブルを分離します。

• Interface Attributes：インターフェイスのプロパティを変更します。

• Element Manager：デバイスを管理します。

• FCIP Tunnel Attributes：FCIP のトンネリング プロパティを変更します。

• Create Port Channel：ポート チャネルを作成します。

• Re-enable：ディセーブル化したデバイスをイネーブル化します。

• Enable FC-SP：FC-SP をイネーブル化します。

• SAN Extention Tuner：FCIP のパフォーマンスを最適化します。

• Purge：デバイスを消去します。

（注） テーブルからポート チャネルを選択すると、ポップアップ メニューには次のオプションが追加されます。

• Member Attributes：メンバーのプロパティを変更します。

• Channel Attributes：ポート チャネルのプロパティを変更します。

• Edit：チャネルのプロパティを編集します。

エンド デバイスのオプション

デバイス オプション テーブルのオプションを表示するには、次の手順に従います。

ステップ 2 テーブルのデバイスを右クリックします。

ポップアップ メニューには、次のオプションがあります。

• Apply Changes：デバイスに変更が適用されます。

• Refresh Values：現在の値が更新されます。

• Copy：フィールド固有の情報をコピーします。

• Paste：コピーされたテキストを貼り付けます。

• Undo Changes：デバイスに加えられた変更を元に戻します。

• Find：入力されたストリングに基づいて情報を検索します。

• Export to File：値をファイルにエクスポートします。

• Print Table：テーブルを印刷します。

• Detach Table：テーブルを分離します。

• Device Attributes：デバイスのプロパティを変更します。

• Interface Attributes：インターフェイスのプロパティを変更します。

• Element Manager：デバイスを管理します。

• Command Line Interface：コマンド ラインを使用して操作できます。

• Copy：スイッチをコピーします。

• Purge：スイッチを消去します。

• Fix Location：スイッチを現在のロケーションに固定します。

• Align：スイッチに対してアライメントを実行します。

• Ping：他のデバイスを ping します。

• Trace Route：ネットワークを通過したパケットのルートを判別します。

• Select Dependent Ports：依存関係があるポートを選択します。

• Group：デバイスをグループ化します。

[Information] ペイン

[Information] ペインには、[Logical Domains] ペインまたは [Physical Attributes] ペインのメニュー ツリーで選択されたオプションに対応する情報テーブルが表示されます。[Information] ペインのツールバーには、 表 5-4 に示された処理を 1 つまたは複数実行するためのボタンが配置されています。

（注） 変更を加えた場合はコンフィギュレーションを保存する必要があります。保存しないとデバイスの再起動後に変更が失われます。

（注） ツールバーに配置されるボタンは、選択したオプションによって変わります。[Information] ペインで選択されたフィールドなどのオブジェクトに応じて、ボタンがアクティブまたは非アクティブ（薄い表示）になります。

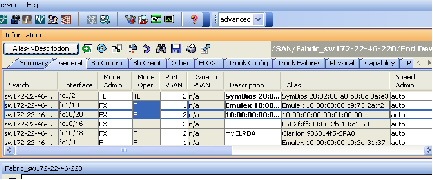

分離可能なテーブル

Fabric Manager 内の分離可能なテーブルを使用することにより、テーブルを分離し、デスクトップ上の別のエリアに移動して、各 VSAN の類似テーブルを比較することができます。あるビューで情報テーブルを開いたまま、Fabric Manager 内の別のエリアを調べることができます。テーブルを分離するには、Fabric Manager の [Information] ペインで [Detach Table] アイコンをクリックします。

[Fabric] ペイン

[Fabric] ペインにはファブリックがグラフィック表示されます。 表 5-5 に、ファブリック内のデバイスに応じて表示されるグラフィックの説明を示します。

スイッチまたはディレクタがグレー表示されている場合、Fabric Manager はこれらと通信できません。

[Fabric] ペインの下部には、次のタブがあります。

• Fabric：複数のファブリックを表示した場合は、ファブリックごとに独自のタブが表示されます。各タブをクリックして、ファブリックを切り替えることができます。

• Log：ファブリック検出などの Fabric Manager の動作について説明するメッセージを表示します。

• Events：管理ステーションで受信された SNMP トラップに関する情報を表示します。検出されたイベントと、ライセンス、SNMP、FICON などの重要なトラップが組み合わされて表示されます。

[Fabric] ペインで大きいファブリックを表示する場合は、次のタスクを実行すると便利です。

• エンド デバイス ラベルをオフにします。

• ループを折りたたみます。

• 展開された複数のリンクを折りたたみます（折りたたまれた複数のリンクは、太い一重線で表示されます）。

• VSAN でファブリックの一部を薄い表示にするか非表示にします。

（注） VSAN ツリーで VSAN、ゾーン、またはゾーン メンバーを選択すると、マップの強調表示が変更され、選択されたオブジェクトが識別されます。強調表示を解除するには、[Fabric] ペイン ツールバーの [Clear Highlight] ボタンをクリックするか、またはポップアップ メニューで [Clear Highlight] を選択します。

コンテキスト メニュー

[Fabric] ペインのアイコンを右クリックすると、ポップアップ メニューが開き、選択されたアイコンのタイプに応じて異なるオプションが表示されます。オブジェクトに応じて、次の機能を持つオプションが表示されます。

• 選択されたスイッチに対して Device Manager のインスタンスを開きます。

• 選択されたスイッチの CLI（コマンドライン インターフェイス）セッションを開きます。

• 選択されたオブジェクトの表示名をコピーします。

• デバイスに ping または traceroute コマンドを実行します。

• エンド デバイスを表示または非表示にします。

• 属性を表示します。

• PortChannels のメンバーを停止して、ディセーブルにします。

• ISL のトランキング モードを設定します。

• 選択された ISL に PortChannel を作成または追加します。

[Fabric] ペインには、マップの外観を保存、出力、および変更するためのオプションが配置されたツールバーがあります。マップを右クリックすると、ポップアップ メニューが開き、マップの外観を変更するためのオプション（ツールバーと同じ機能）が表示されます。

（注） [Fabric] ペインから Web ベース アプリケーションまたは Web ベースでないアプリケーションを起動できます。これには、IP アドレスをストレージ ポートまたはラックに割り当てます。次に右クリックしてポップアップ メニューを表示し、[Device Manager] を選択します。

マップの保存

[Fabric] ペインのマップは、イメージとして、または編集可能な Visio 図として保存できます。また、リンク ラベル付きで保存することも、リンク ラベルなしで保存することも可能です。作成された Visio 図は編集が可能で、次の 2 つのレイヤに保存できます。

• デフォルト レイヤには、ファブリック内のすべてのスイッチおよびリンクが含まれます。

• エンド デバイス レイヤには、エンド デバイスが含まれ、これをオフにすることにより、Visio 図からエンド デバイスを削除できます。

Visio 図としてマップを保存するには、[Files] > [Export] > [Visio] を選択し、[Map] または [Map with link labels] を選択します。保存された Visio 図には、[Fabric] ペインで選択した表示オプションが保持されます。たとえば、マップ内の複数のリンクを折りたたんで、そのリンクを Visio 図としてエクスポートすると、その Visio 図にはこれらの複数のリンクが 1 つの太いリンクとして表示されます。

[Tools] メニューの Show Tech Support オプションでも、マップを Visio 図として保存できます。

要素の消去

[Fabric] ペインでは、[Refresh Map] アイコンをクリックすることによって、いつでもマップをリフレッシュできます。[Refresh Map] アイコンを使用すると、マップは再描画されますが、停止している要素は消去されません。停止している要素を消去するには次のいずれかを実行します。

• [Server] > [Purge Down Elements] をクリックします。これによって、ファブリック内の停止している要素がすべて消去されます。

• [Fabric] ペインを右クリックし、[Purge Down Elements] を選択します。

• 停止している要素を右クリックし、[Purge] を選択します。この操作によって消去されるのは、ファブリック内の要素のうち、選択したものだけです。

（注） 停止していない要素を選択して消去した場合、その要素は次回のファブリック検出サイクルで再表示されます。

複数のファブリックの表示

Fabric Manager は、同じペイン上に複数のファブリックを表示できます（図 5-12 を参照）。

図 5-12 Fabric Manager の複数ファブリック表示ウィンドウ

シード スイッチを選択しなくても、両方のファブリックの情報が表示されます。ファブリックの詳細を表示するには、[Fabric] ペインの下部にあるそのファブリックのタブを選択するか、または [SAN] タブでそのファブリックの [Cloud] アイコンをダブルクリックします。

（注） ラックの名前は一意でなければなりません。各ポートに同じラック名を使用すると、Fabric Manager は両方のファブリックに接続されているホスト/ターゲット ラックを表示します。auto-creation をディセーブルにするか、または一意のラック名を作成することによって、この問題を回避できます。

グループによるフィルタリング

スイッチまたはエンド ポートのグループを作成することによって、[Fabric] ペインの表示をフィルタリングできます。Fabric Manager でグループを作成するには、次の手順に従います。

ステップ 1 [Fabric] ペインのマップでスイッチまたはエンド ポートを右クリックし、[Group] > [Create] を選択します。

図 5-13 のように、[Edit User Defined Group] ダイアログボックスが表示されます。

図 5-13 [Edit User Defined Group] ダイアログボックス

ステップ 2 [Name]フィールドにグループ名を入力します。

ステップ 3 矢印を使用して、[Available] カラムから [Selected] カラムに、追加するスイッチまたはエンド ポートを移動します。

ステップ 4 [OK] をクリックして、グループを保存します。

Fabric Manager の既存のグループにスイッチまたはエンド ポートを追加するには、次の手順に従います。

ステップ 1 スイッチまたはエンド ポートを右クリックして、[Group] > [Add To] > [YourGroupName] を選択します。

[Edit User Defined Group] ダイアログボックスが表示されます（図 5-13 を参照）。

ステップ 2 矢印を使用して、[Available] カラムから [Selected] カラムに、追加するスイッチまたはエンド ポートを移動します。

ステップ 3 [OK] をクリックして、更新されたグループを保存します。

作成したグループに基づいて表示をフィルタリングするには、次の手順に従います。

ステップ 1 [Logical Domains] ペインの [Groups] フォルダを展開します。

図 5-14 のように、作成したグループのリストが表示されます。

図 5-14 [Fabric] ペインのマップで強調表示されたグループ

ステップ 2 フィルタリングするグループ名をクリックします。

[Fabric] ペインで、グループ内のスイッチまたはエンド デバイスは通常どおりに表示され、その他のスイッチおよびエンド デバイスはすべてグレーに表示されます。

ステップ 3 [Logical Domains] ペインで [Groups] フォルダをクリックすると、通常の表示に戻ります。

（注） すべての CFS メンバー スイッチが表示される場合、誤設定を避けるため、ユーザ定義グループのテーブルは、CFS 制御機能がイネーブルに設定されているスイッチを除くグループ内のスイッチに基づいてフィルタリングされます。

ステータス バー

[Fabric Manager] ウィンドウの下部にあるステータス バーの右側には、検出プロセスで表示された最後のエントリ、および有効なエラー メッセージが表示されます。ファブリックに変更が行われた場合は、新規検出が必要であることを示すメッセージが表示されます。ステータス バーには、一時的なメッセージ（テーブルに表示される行数など）が短期間表示されたり、検出時の問題点が長期間表示されたりします。

イーサネット スイッチの表示

イーサネット スイッチに関する情報を表示するには、次の手順に従います。

ステップ 1 [Datacenter] ノードの下位にある [LAN] ノードをクリックします。

ステップ 2 [Information] ペインの [Switches] タブをクリックします。

図 5-15 に示す情報が表示されます。

図 5-15 イーサネット スイッチの情報

（注） [Datacenter] ノードは [SAN] ノードおよび [LAN] ノードの上位ノードです。[SAN] ノードはファブリックすべての上位ノードとして常にツリーに表示されます。

LAN の削除

サーバから検出された LAN を削除するには、次の手順に従います。

ステップ 1 [Server] > [Admin] を選択します。

図 5-16 に示す情報が表示されます。

図 5-16 コントロール パネル

ステップ 2 削除する LAN のスイッチ IP をクリックして選択します。

ステップ 3 [Remove] をクリックします。

ラックへのエイリアス名の使用

Fabric Manager を使用し、エイリアス名をラック名として使用するラックを作成するには、次の手順に従います。

[Information] ペインに デバイスのリストが表示されます。[NxPorts] タブがデフォルトです。

ステップ 2 エイリアス名に変換するラック名を右クリックし、[Alias] > [Enclosure] を選択します（図 5-17 を参照）。

図 5-17 エイリアス ラック

[Alias] > [Enclosure] ウィンドウが表示されます（図 5-18 を参照）。ウィンドウには、式がリスト表示されます。リストには式を追加することも、リストにある式を変更することもできます。

図 5-18 式のリスト

ステップ 3 [Apply Changes] アイコンをクリックして変更を保存し、[Close] をクリックします。

（注） Fabric Manager では、複数のエイリアス名を 1 つのラックに変換するのに正規表現を使用します。エイリアス名には、必ず同じ式のパターン規則を使用してください。ラック名は正規表現リストを使用して選択したエイリアスから作成できます。

説明へのエイリアス名の使用

Fabric Manager でエイリアス名を説明名に使用した説明を作成するには、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [End Devices] を選択します。

ステップ 2 [General] タブをクリックします。

[Information] ペインに デバイスのリストが表示されます。

ステップ 3 説明にエイリアス名を読み込むデバイス名を選択し、[Alias] > [Enclosure] ボタンを選択します（図 5-19 を参照）。

エイリアス名が説明カラムの対応する列にコピーされます。

図 5-19 データの読み込み: エイリアスから説明

（注） Fabric Manager ではコピー中にエイリアス名は解析またはフォーマットされません。
