インストール前のチェックリストの概要
はじめに

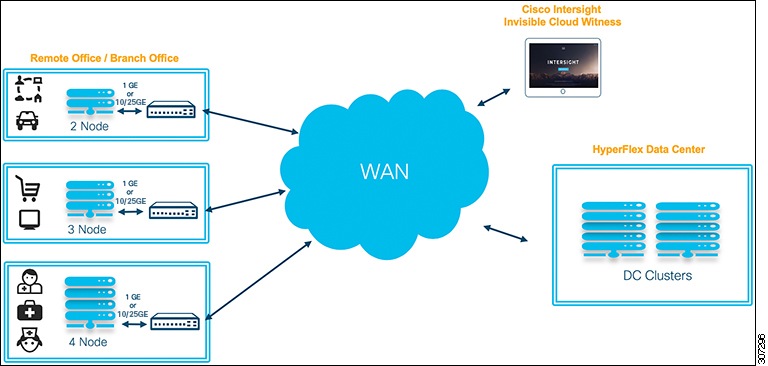

Cisco HyperFlex Edge は、リモート オフィス/ブランチ オフィス(ROBO)環境およびエッジ環境にシンプルなハイパーコンバージェンスを提供します。
Cisco HX Data Platform リリース4.0 以降では、HyperFlex Edge の導入は、 2 ノード、 3 ノード、または4 ノードエッジ クラスタに基づいて行うことができます。このインストール前のチェックリストでは、導入をCisco HyperFlex Edge開始する前に理解し、設定する必要がある主要な要件とサポートされているトポロジについて説明します。
すべてのクラスタサイズ (2 ノード、3 ノード、または 4 ノード) は、可用性要件および使用可能なスイッチングハードウェアに応じて、次のネットワークトポロジをサポートします。
-
1 GE トップ オブ ラック構成 (シングルまたはデュアル スイッチ)
-
10GE トップ オブ ラック構成 (シングルまたはデュアル スイッチ)
制限事項とサポート情報
制限対象 |
利用可能なサポート |
||
---|---|---|---|
クラスタ サイズおよびサポートされているハードウェア モデル |
2 ノード クラスタ
3 ノード クラスタ
4 ノード クラスタ
|
||
レプリケーション ファクタ |
2
|
||
ネットワーキング |
1 GE または 10 GE ネットワーキング(Cisco UCS ファブリック インターコネクトなし)。 HX Edge システムは、QoS の実装を行いません。 |
導入予定のクラスタのサイズに対応する章のみを完全に読み取り、完了します。各章は自己完結型であり、正常に導入するために必要なすべての関連情報が含まれています。
サードパーティ製 NIC カード
Cisco HyperFlex Edge は、使用するアプリケーション用のサードパーティ製ネットワークアダプタの追加をサポートしています。詳細については、https://www.cisco.com/c/en/us/td/docs/hyperconverged_systems/HyperFlex_HX_DataPlatformSoftware/TechNotes/b_Cisco_HyperFlex_Systems_Networking_Topologies.htmlを参照してください。クラスタを設置する前に NIC カードを取り付ける必要がありますが、オフにしたままにしておくか、またはリンクがシャットダウンした状態でケーブル配線します。展開が完了したら、リンクを有効にして、アプリケーションまたは VM の要件に応じて、追加の vSwitches およびポートグループを作成できます。
