Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Dashboards] > [Health] > [Client Health] を選択します。

次のいずれかを実行して、特定のクライアントの [Client 360] ウィンドウを開きます。

• [Client Devices] 表で、ハイパーリンク付きの識別子またはデバイスの MAC アドレスをクリックします。
• [Search] フィールド（右上端）に次のいずれかを入力します。ユーザ ID（Cisco ISE により認証済み）、IP アドレス、MAC アドレス。

[Client 360] ウィンドウで、[Intelligent Capture] をクリックします。

[Intelligent Capture: Client Device] ウィンドウに次の情報が表示されます。

注目	[GRPC link is not ready (CONNECTING)] というメッセージ付きの アイコンがクライアント名の横に表示される場合は、クライアントまたはアクセスポイントがインテリジェント キャプチャ データを送信できない Cisco DNA Center で詳細を確認してください。

タイムラインスライダは、次の機能に使用できます。

ライブキャプチャセッションを実行するには、次の手順を実行します。

1. ライブキャプチャセッションを開始するには、右上隅にある をクリックします。

   ライブキャプチャセッション中、[Onboarding Events] と [RF Statistics] ダッシュレットのデータパケットが収集されます。

2. ライブキャプチャセッションを停止するには、 をクリックします。

   （注）	ライブキャプチャセッションは 3 時間実行されます。3 時間が経過すると、セッションを延長するためのダイアログボックスが表示されます。

3. 実行中のライブキャプチャセッションは、クライアントの [Intelligent Capture Settings] ウィンドウで確認できます。

ネットワーク接続の確立に関連付けられているイベントを表示するには、[Onboarding Events ダッシュレットを使用します。

[Client Location] ダッシュレットでは、フロアマップを表示して次の情報を確認できます。

[RF Statistics] ダッシュレットでは、RF 情報の詳細を確認できます。

クライアントデバイスのデータパケットキャプチャを実行するには、 「クライアントデバイスのデータパケットキャプチャの実行」を参照してください。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Intelligent Capture Settings] > [Client Schedule Capture] を選択します。

クライアント キャプチャ セッションをスケジュールするには、 をクリックします。

1. [Start Time] エリアで、キャプチャセッションを開始するタイミングを指定します。[Run Now]、[Run Later] のどちらかを選択できます。

2. [Duration] ドロップダウンリストをクリックして期間を指定します。

3. [Select Client Devices] ドロップダウンリストをクリックすると、カテゴリの一致を返す検索文字列を入力できます（クライアント ユーザ ID、ホスト名、MAC アドレス）。

   （注）	検索では、カテゴリごとに最大 10 個の一致が返されるため、エントリが見つからない場合は検索文字列を再調整します。

   （注）	キャプチャセッションの詳細については、クライアントデバイス向けキャプチャセッションについて を参照してください。

4. [保存 (Save)] をクリックします。

実行中のキャプチャセッションを停止するには、次の手順を実行します。

1. [In-progress Captures] タブをクリックします。

2. テーブルからクライアントを選択します。

3. [Stop Capture] をクリックします。

将来の時間にスケジュールされたキャプチャセッションを編集するには、次の手順を実行します。

1. [Scheduled Captures] タブをクリックします。

2. テーブルからクライアントを選択します。

3. [Edit Schedule] をクリックします。

完了したキャプチャセッションを削除するには、次の手順を実行します。

1. [Completed Captures] タブをクリックします。

2. テーブルからクライアントを選択します。

3. [Delete Schedule] をクリックします。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Dashboards] > [Health] > [Client Health] を選択します。

次のいずれかを実行して、特定のクライアントの [Client 360] ウィンドウを開きます。

• [Client Devices] 表で、ハイパーリンク付きの識別子またはデバイスの MAC アドレスをクリックします。
• [Search] フィールド（右上端）に次のいずれかを入力します。ユーザ ID（Cisco ISE により認証済み）、IP アドレス、MAC アドレス。

[Client 360] ウィンドウで、[Intelligent Capture] をクリックします。

[Intelligent Capture: Client Device] ウィンドウに次の情報が表示されます。

注目	[GRPC link is not ready (CONNECTING)] というメッセージ付きの アイコンがクライアント名の横に表示される場合は、クライアントまたはアクセスポイントがインテリジェント キャプチャ データを送信できない Cisco DNA Center で詳細を確認してください。

タイムラインスライダは、次の機能に使用できます。

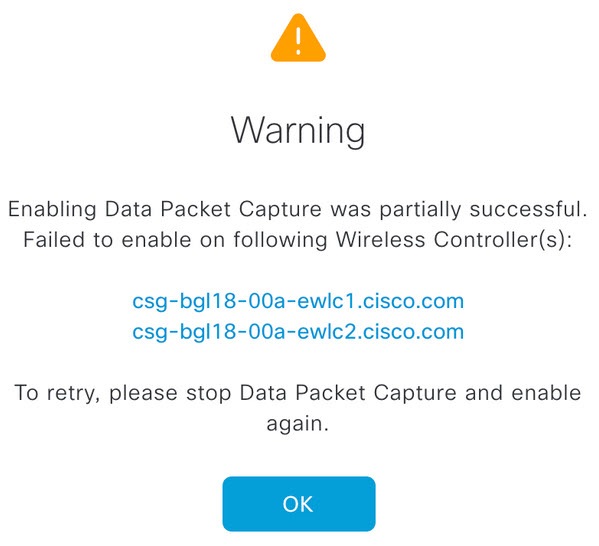

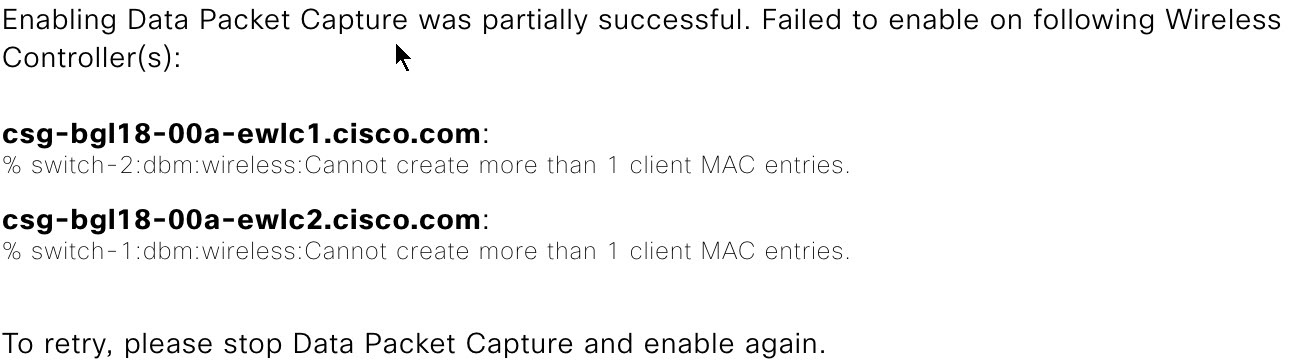

データパケットキャプチャを実行するには、[Data Packet Capture] エリア（右上隅）で次の機能を使用します。

[Wireless Packet Application Analysis] ダッシュレットでは、データパケットキャプチャの詳細を確認できます。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Intelligent Capture Settings] > [Client Data Packet Capture] の順に選択します。

[Intelligent Capture Settings - Client Data Packet Capture] ウィンドウには、次の情報が表示されます。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Intelligent Capture Settings] > [Access Point] を選択します。 > >

AP 統計情報キャプチャを有効または無効にするには、次のいずれかを実行します。

• 有効になっている AP がない場合は、[Configure AP Enablement] エリアが表示されます。[Specific] または [Global] のいずれかのオプションを選択し、[Get Started] をクリックします。
• 1 つ以上の AP が有効になっている場合は、[AP Stats Capture] ウィンドウが表示されます。[AP Stats Capture] ウィンドウで、次のいずれかのオプションを選択します。

異常キャプチャを有効または無効にするには、[Anomaly Capture] タブをクリックして、次のいずれかを実行します。

• 有効になっている AP がない場合は、[Configure AP Enablement] エリアが表示されます。次のいずれかのオプションを選択してから、[Get Started] をクリックします。
• 1 つ以上の AP が有効になっている場合は、[Anomaly Capture] ウィンドウが表示されます。[Anomaly Capture] ウィンドウで、次のいずれかのオプションを選択します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Health] > [Network] を選択します。 >

次のいずれかを実行します。

• [Network Devices] ダッシュレットで、AP のデバイス名（ハイパーリンクされた識別子）をクリックし、AP の詳細を表示します。
• [検索（Search）] フィールド（右上隅にあります）で、デバイス名、IP アドレス、または MAC アドレスを入力します。

[Client 360] ウィンドウで、右上隅にある [Intelligent Capture] をクリックします。

[RF Statistics] タブをクリックすると、RF 統計情報の詳細が表示されます。

[RF Statistics] タブでは、次の操作を実行できます。

1. タイムラインを使用すると、指定された時間の RF 統計情報を表示し、データの範囲を指定できます。

   タイムラインスライダ
   項目	説明
   [1 hour] ドロップダウンリスト	ドロップダウンリストをクリックして期間を選択し、タイムラインの範囲を設定します。オプションは、[1 hour]、[3 hours]、および [5 hours] です。デフォルトは [1 hour] です。
   タイムラインスライダ	タイムラインスライダは、表示されるすべてのデータの時間枠を決定します。タイムラインスライダは、AP の正常性を表示するために色分けされています。特定の時刻にカーソルを合わせると、デバイスの正常性スコア、システムリソース、データプレーンなどの詳細を表示できます。 タイムラインを別の時間枠に調整するには、目的の時間枠になるまで [<] ボタンと [>] ボタンをクリックします。 タイムラインの範囲をさらにカスタマイズするには、境界線をクリックしてドラッグします。

2. タイムラインの下にある無線周波数セレクタを使用すると、周波数帯域に基づいてダッシュレットに表示されるデータをフィルタ処理できます。ドロップダウンリストをクリックして、 [Radio 0 (2.4 GHz or 5 GHz)] または [Radio 1 (5 GHz)] を選択します。

3. このダッシュレットで、RF 統計情報の詳細を確認できます。

   （注）	ダッシュレットに表示されるチャートでは、次の操作を実行できます。 詳細を表示するには、チャートにカーソルを合わせます。 チャート内をクリックしてドラッグすると、特定の期間を拡大表示できます。ビューをデフォルトに変更するには、 をクリックします。 チャートの下の色分けされたデータタイプをクリックすると、チャートに表示されているそのデータタイプを無効化または有効化できます。

   ダッシュレット	説明
   [Clients] ダッシュレット	この AP を使用しているクライアントの数が表示されます。データソースは AP WLAN 統計情報からのものです。
   [Top Clients with Tx Failed Packets by SSID] ダッシュレット	テーブル内の SSID のリストが表示されます。テーブルのデータソースは、AP WLAN 統計情報からのものです。棒グラフのデータソースは、AP クライアントの統計情報からのものです。 SSID を選択すると、その SSID の送信に失敗したパケットの上位のクライアントが表示されます。
   [Channel Utilization] ダッシュレット	AP およびその他のワイヤレスおよびワイヤレス以外のデバイスで使用されているチャネル使用率が表示されます。棒グラフのデータソースは、AP 無線統計情報からのものです。
   [Channel Utilization by this Radio] ダッシュレット	AP によって使用されている現在のチャネル使用率、SSID のリスト、接続されているクライアントの数、およびクライアントの過去 15 分間に送受信されたパケット数が表示されます。 テーブルのデータソースは、AP WLAN 統計情報からのものです。円グラフのデータソースは、AP 無線統計情報からのものです。
   [Frame Count] ダッシュレット	管理フレームとデータフレームの数が表示されます。データソースは AP 無線統計情報からのものです。
   [Frame Errors] ダッシュレット	送受信エラーの数が表示されます。データソースは AP 無線統計情報からのものです。
   [Tx Power and Noise Floor] ダッシュレット	送信電力とノイズフロアが表示されます。データソースは AP 無線統計情報からのものです。
   [Multicast/Broadcast Counter] ダッシュレット	各 SSID のマルチキャストおよびブロードキャストの数が表示されます。データソースは AP WLAN 統計情報からのものです。

[Spectrum Analysis] タブをクリックします。

をクリックすると、スペクトル解析セッションが開始されます。

[Spectrum Analysis] タブでは、次の操作を実行できます。

1. タイムラインを使用すると、指定された時間のスペクトル解析データを、データの範囲を指定して表示できます。

   タイムラインスライダ
   項目	説明
   [1 hour] ドロップダウンリスト	ドロップダウンリストをクリックして期間を選択し、タイムラインの範囲を設定します。オプションは、[1 hour]、[3 hours]、および [5 hours] です。デフォルトは [1 hour] です。
   タイムラインスライダ	タイムラインスライダは、表示されるデータの時間枠を決定します。タイムラインスライダは、AP の正常性を表示するために色分けされています。特定の時刻にカーソルを合わせると、デバイスの正常性スコア、システムリソース、データプレーンなどの詳細を表示できます。 スペクトル解析の場合、時間範囲は 5 分の枠に設定されます。 タイムラインを別の時間枠に調整するには、目的の時間枠になるまで [<] ボタンと [>] ボタンをクリックします。 （注）    タイムラインには、最長で過去 2 週間のデータを表示できます。 境界線をクリックしてドラッグすると、特定の時間のデータが表示されます。

2. タイムラインの下にある無線周波数セレクタを使用すると、周波数帯域に基づいてチャートに表示されるデータをフィルタ処理できます。ドロップダウンリストをクリックして、[Radio 0 (2.4 GHz)] または [Radio 1 (5 GHz)] を選択します。

   （注）	[Radio Mode] と [Channel]（[Spectrum Analysis] チャートの上）にデータが表示されない場合は、その AP には選択されたバンドを使用している無線がないことを示します。これは、AP に [5 GHz] の無線を出力するクライアントがあるが、無線周波数セレクタが [2.4 GHz] に設定されている場合に発生します。 詳細については、スペクトル解析時の Cisco AP 機能についてを参照してください。

3. [Spectrum Analysis] チャートには、次の機能が用意されています。

   スペクトル解析チャート
   項目	説明
   上位チャート（パーシステンス）	このチャートは、RF 環境で検知された各信号の振幅（電力）とチャネル周波数をリアルタイムで提供します。X 軸は振幅を表し、Y 軸はチャネル周波数を表します。 カート内の色は、選択された 5 分間で同じ振幅およびチャネル周波数で検知される信号の数を表します。 青色は、オーバーラップする信号の数が少ない（または信号が同じ振幅と周波数で検知される）ことを示します。 赤色は、オーバーラップする信号の数が多いことを示します。 より多くの信号が検知されるにつれ、色の強度が増加します (青色 > 緑色 > 黄色 > オレンジ色 > 赤色)。チャート内の線がオーバーラップし、交差すると、色が変わります。 色の透過性は、信号データの経過時間を表し、古いデータはより透過的になります。
   ボトムチャート（ウォーターフォール）	このチャートは、データの時間的な解釈を提供します。カートは、パーシステントチャートと同じ情報を提供しますが、フォーマットは異なります。X 軸は時間を表し、Y 軸はチャネル周波数を表します。チャート内の行は、イベントが発生した正確な順序を表します。これにより、問題が発生した場合に根本原因をトラブルシュートすることができます。 チャート内の色は、振幅を表します。青色は低い値（-100 dBm）を示し、赤色は高い値（-20 dBm）を示します。

4. [Interference and Duty Cycle] チャートには、次の情報が表示されます。

   • 検出された干渉とその重大度：

     • 干渉は、半径が干渉の帯域幅を表す円としてプロットされます。X 軸は干渉が検出された周波数を表し、Y 軸は重大度を表します。

     • [Severity] は、干渉と範囲の影響を測定します。範囲は 0（影響がないことを示す）から 100（大きな影響を示す）です。

     • 干渉タイプは RF 署名から決定され、Cisco CleanAir テクノロジーによって識別され ます。

   • 各チャネルのデューティサイクル。
