ここでは、Cisco Traffic Anomaly Detector Module の Web-Based Manager(WBM)インターフェイスの概要について説明します。この章は、次の項で構成されています。
この項では、WBM クライアントの最小要件について説明し、次の情報および手順を示します。
• 最小要件
• Java 2 Runtime Environment のインストール
Detector モジュールの WBM にアクセスして使用するためのクライアントの最小要件は次のとおりです。
• Microsoft Internet Exploler 5.0 以降:HTML、テーブル、Cookie、JavaScript、およびフレームをサポートしている必要があります。
• Sun Microsystems Java 2 Runtime Environment(JRE)Standard Edition バージョン 1.4.2_04:JRE は、リアルタイム カウンタの表示にのみ必要です(「Java 2 Runtime Environment のインストール」の項を参照)。
リアルタイム カウンタを表示するには、Java 2 Runtime Environment(JRE)をインストールする必要があります。JRE を Sun Microsystems の Web サイトからダウンロードしてインストールするには、次の手順を実行します。
ステップ 1 Web ブラウザで www.sun.com を開きます。Sun Microsystems のホーム ページが表示されます。
ステップ 2 Downloads > Java 2 Standard Edition を選択して、ダウンロード ページに移動します。バージョン番号を選択して、使用するバージョンのダウンロード サイトを開きます。
J2SE v <バージョン番号> JRE カテゴリまで下方向にスクロールして、 Download J2SE JRE を選択します。
ステップ 4 ダウンロードしたファイルを実行して、Sun Microsystems によるオンライン インストールの手順に従います。
ステップ 5 使用しているブラウザを JRE がサポートしていることを確認します。次の操作を実行します。
1. 使用しているマシン上で Start > Settings > Control Panel を選択して、
Windows のコントロール パネルを開きます。コントロール パネルが表示されます。
2. Java Plug-in を見つけて、ダブルクリックします。Java(TM) Control Panel が表示されます。
3. Advanced タブをクリックします。<APPLET> tag support セクションを開いて、使用しているブラウザの隣にあるチェックボックスをオンにします。
(注) JRE の以前のバージョンがインストールされていた場合、サポートされているブラウザは別のタブに表示されます。Browser タブをクリックし、Settings の下で、使用しているブラウザの隣にあるチェックボックスをオンにします。
WBM を使用する前に、『Cisco Traffic Anomaly Detector Module Configuration Guide』に記述されているように、Detector モジュールが適切にインストールされていることを確認します。初期設定プロセスは、CLI を使用して実行する必要があります。WBM が正常に動作するために、次の項目が Detector モジュールに設定されていることを確認してください。
• ゾーン トラフィックのコピー:(CLI 機能)ネットワーク スイッチがゾーンに送信されたトラフィックをキャプチャし、そのコピーを分析用に Detector モジュールに送信できるようにします。
• リモート Guard リスト:(CLI 機能)Detector モジュールがトラフィックの異常を検出したときにアクティブにする Guard デバイスのリストを Detector モジュールに提供します。
• SSL 接続:(CLI 機能)Detector と Cisco Anomaly Guard Module との間に安全なチャネル接続を提供します。
• WBM サービスのイネーブル化とアクセスの許可:(CLI 機能)WBM サービスをアクティブにし、WBM ワークステーションから WBM サービスへのアクセスを許可します。この動作を設定するための CLI の手順については、このマニュアルにも記載されています( 第 2 章「WBM のイネーブル化と起動」 の「WBM へのネットワーク アクセスの設定」の項を参照)。
Distributed Denial of Service (DDoS; 分散型サービス拒絶)攻撃は、コンピュータ ハッカーが、何千もの信頼のおけないコンピュータ(ゾンビ)に自動化されたスクリプトを実行させ、ネットワーク リソースを偽のサービス要求によって使用できなくする攻撃です。DDoS 攻撃には、Web サーバに偽のホーム ページ要求を大量に送信して正当な消費者がアクセスできないようにしたり、Domain Name System(DNS; ドメイン ネーム システム)サーバのアベイラビリティと正確性を損なわせようとするものなどがあります。ゾンビは、多くの場合、個人によって開始されますが、実際に攻撃用コードを実行しているものは、複数の組織によって管理される複数の自律システム上に分散しており、その数は何十万にも及ぶ可能性があります。
DDoS 攻撃は、高度な技術を持つハッカーが新しい有害なプログラムを作成するのに伴い、進化を続けています。また、これらの攻撃スクリプトはインターネット上で容易に入手でき、ネットワークに関する技術知識があまりない人物がごく普通に実行しています。このため、DDoS 防御テクノロジーは柔軟かつ臨機応変なものである必要があります。DDoS 防御システムは、攻撃の対象となるネットワーク要素の正当なトラフィック フローに影響を与えずに、仕掛けられる DDoS 攻撃を検出し、悪意のあるトラフィックと正当なトラフィックを識別できる必要があります。
Cisco Traffic Anomaly Detector Module は、異常の検出と保護のアクティベーションのためのデバイスです。Detector モジュールは、Cisco Anomaly Guard Module との併用に最も適していますが、独立した DDoS 検出および警告コンポーネントとしても運用できます。
Detector モジュールは常時トラフィックを監視し、ゾーンのトラフィック特性に合せて細かく調整された状態で、新たに発生する攻撃パターンに備えます。
これらのタスクを達成するために、Detector モジュールは次の機能を備えています。
• アルゴリズムに基づいたラーニング システム。このラーニング システムは、ゾーンのトラフィックをラーニングし、ゾーンの設定を特定のトラフィック特性に合せて変更し、ゾーンのトラフィック ポリシーとポリシーしきい値レートという形で参考値と指示を与えることにより、Detector の攻撃検出機能をサポートします。
• Cisco Anomaly Guard Module をリモートでアクティブにしてゾーンを保護状態に置くか、または Detector の syslog にトラフィックの異常を記録する攻撃通知システム。
これらの機能を統合しているため、Detector はネットワークの動作を阻害せずにバックグラウンドで DDoS 攻撃検出処理を実行できます。
WBM は、CLI の一部の機能を提供することによって、ユーザによるゾーン設定の作成と変更、ゾーン トラフィック異常の検出の管理、および Detector モジュールとゾーンの動作の監視を可能にしています。Detector モジュールの初期セットアップや Detector モジュールのネットワーク レベルのセットアップなどの手順に関係する設定パラメータは、CLI を使用した場合のみアクセスできます。WBM を使用して設定することはできません。CLI の使用の詳細については、『 Cisco Traffic Anomaly Detector Configuration Guide 』を参照してください。

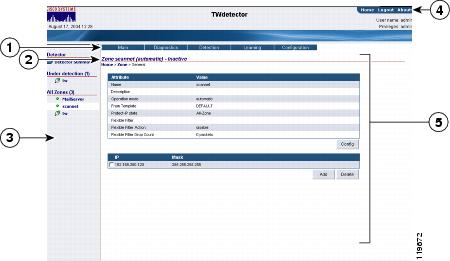

図 1-1 に、WBM のウィンドウ画面の例を示します。図の中に引き出し線で示されている各セクションについては、 表 1-1 で説明します。
WBM では、アイコンを使用してゾーンの現在のステータスを表現しています。ステータス アイコンは、ナビゲーション領域とゾーンのステータス バーに表示されます。 表 1-2 に、各種のゾーン ステータス アイコンの説明を示します。
|
|
---|---|
|
|
|
|
|
|
|
この項の表では、2 つの WBM メニュー バーから使用できるさまざまなリンクの一覧と配置を示します。
• Detector モジュール要約メニュー:Detector モジュールの一般的な統計ツールおよび設定ツールへのアクセスを提供します。Detector モジュールの要約メニューを表示するには、ナビゲーション領域の Detector Summary または情報領域の Home をクリックします。 表 1-3 に、さまざまな Detector 要約メニューのレベルのマップを示します。
|
|
|
---|---|---|
• ゾーン メニュー:個々のゾーンの統計ツールおよび設定ツールにアクセスできます。ゾーン メニューを表示するには、ナビゲーション領域に表示されている目的のゾーンをクリックします。 表 1-4 に、さまざまなゾーン メニュー レベルのマップを示します。
|
|
|
---|---|---|
