この章では、PA-T3+ Port Adapter を対象プラットフォームから取り外す手順、および新規または交換用ポート アダプタを取り付ける手順について説明します。この章で説明する内容は、次のとおりです。
• 「活性挿抜」
各ポート アダプタの回路ボードは、金属フレームに搭載されており、ESD(静電気放電)破壊を受けやすくなっています。
(注) ポート アダプタ スロットを使用しない場合、ルータを EMI(電磁波干渉)防止基準に適合させ、ポート アダプタ周辺の通気を適切に保つために、空スロットにブランク ポート アダプタを取り付けておく必要があります。したがって、未使用スロットに新しいポート アダプタを取り付ける場合には、最初にブランク ポート アダプタを取り外す必要があります。
一部のプラットフォームでは、ポート アダプタの活性挿抜(Online Insertion and Removal; OIR)が可能です。したがって、Cisco 7200 VXR シリーズ ルータ、Cisco 7200 VXR ルータ、Cisco 7200 VXR ルータ、Cisco 7201 ルータ、Cisco 7301 ルータ、または Cisco 7401 ASR ルータではPA-T3+ の取り外しおよび交換時に、ルータの電源を切断する必要はありません。
Catalyst 6000 ファミリー FlexWAN モジュール、Cisco 7304 PCI ポート アダプタ キャリア カード、および VIP は活性挿抜に対応していますが、個々のポート アダプタはサポートされません。ポート アダプタを交換する場合には、まずルータから FlexWAN モジュール、Cisco 7304 PCI ポート アダプタ キャリア カード、VIP を取り外し、次に必要に応じてポート アダプタを交換してください。新しいポート アダプタを搭載する FlexWAN モジュール、Cisco 7304 PCI ポート アダプタ キャリア カード、または VIP にブランクのポート アダプタが取り付けてある場合はまず、ルータから FlexWAN モジュール、Cisco 7304 PCI ポート アダプタ キャリア カード、または VIP を取り外してから、ブランク ポート アダプタを取り外します。
アクティブ トラフィックが通過しているポート アダプタを取り外す前に、システムをシャットダウンすることを推奨します。トラフィックがポート内を通過している間にポート アダプタを取り外すと、システム破壊が生じることがあります。ポート アダプタを取り付けると、ポートは復元されます。
(注) ルータまたはスイッチからポート アダプタを取り外すと、活性挿抜により、ポート アダプタのアクティブ インターフェイスがすべて管理上のシャットダウン状態に切り替わります。
活性挿抜では、ルータが動作中でもポート アダプタの取り付けおよび交換ができます。ソフトウェアに通知したり、またはシステム電源をシャットダウンする必要はありません。ただし、取り外し作業中は当該ポート アダプタにトラフィックを流すことはできません。活性挿抜とは、ネットワークのエンド ユーザには影響を与えずにルーティング情報とセッションを維持できる方式です。
次に参考資料として、活性挿抜の機能を説明します。サポート対象プラットフォームでのポート アダプタの取り付けおよび交換手順については、「ポート アダプタの取り外しおよび取り付け手順」を参照してください。
各ポート アダプタには、ルータに接続するバス コネクタが 1 つあります。このコネクタには、3 種類の長さの階段状のピンがあり、ポート アダプタと接触すると特定の信号をシステムに送信します。システムは、受信した信号と信号を受信した順番を評価し、ポート アダプタがシステムから取り外し中なのか、またはシステムに取り付け中なのかを判断します。これらの信号により、システムは新しいインターフェイスを再初期化するか、または取り外されたインターフェイスをシャット ダウンするかを判断します。
具体的には、ポート アダプタを取り付けるとき、最初に最長ピンがポート アダプタと接触し、最後に最短ピンが接触します。システムは信号と信号の受信順を認識します。
ポート アダプタを取り外す、または取り付けるときは、ピンが信号を送信してシステムに変更を知らせます。それからルータは次の手順を実行します。
1. システムをすばやくスキャンし、コンフィギュレーションの変更を確認します。
2. 新規に搭載したポート アダプタを初期化するか、または空になったインターフェイスを管理上のシャットダウンに切り替えます。
3. ポート アダプタ上の以前設定されたインターフェイスすべてを、以前取り付けられていたときの状態に戻します。新規に搭載したインターフェイスは、起動時に(未設定ではあるが)存在していたものとみなされ、管理上のシャットダウン ステートに切り替わります。ポート アダプタのポートは、最大で最初のポート アダプタが持っていたポートの数まで設定され、オンラインになります。
(注) インストレーションを開始する前に、「インストレーションの準備」を参照し、インストレーションに必要な部品および工具を確認してください。
ポート アダプタの取り外しまたは取り付けを行うときは、次の警告および注意に従ってください。
(注) ポート アダプタ レバーまたは他の固定機構をロック位置にできない場合、ポート アダプタはミッドプレーンに完全に装着されていません。ポート アダプタをスロットから半分ほど注意深く引き抜き、再び挿入してから、ポート アダプタのレバー(または他の機構)をロック位置に移動してください。
警告 次の作業を行うときは、ESD による損傷を防ぐために静電気防止用リスト ストラップを着用してください。プラットフォームによっては、リスト ストラップを取り付ける ESD コネクタが付いています。手または金属製の工具が直接ミッドプレーンやバックプレーンに接触しないようにしてください。感電する危険性があります。
ここでは、次のサポート対象プラットフォームでのポート アダプタの取り付け、および取り外しの手順を、図によって説明します。ここで説明する内容は、次のとおりです。
• 「FlexWAN モジュール--ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7200 シリーズ ルータおよび Cisco 7200 VXR ルータ--ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7201 ルータ--ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7301 ルータ--ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7304 PCI ポート アダプタ キャリア カード--ポート アダプタの取り外しおよび取り付け」
• 「Cisco 7401 ASR ルータ--ポート アダプタの取り外しおよび取り付け」
• 「VIP --ポート アダプタの取り外しおよび取り付け」
Cisco 7304 PCI ポート アダプタ キャリア カードには、シングル幅ポート アダプタを 1つ 取り付けられます。ここでは、Cisco 7304 PCI ポート アダプタ キャリア カードでのポート アダプタの取り外しおよび取り付けの手順を説明します。
警告 次の手順を行うときは、Cisco 7304 PCI ポート アダプタ キャリア カードの ESD による損傷を防ぐために静電気防止用リスト ストラップを着用してください。プラットフォームによっては、リスト ストラップを取り付ける ESD コネクタが付いています。手または金属製の工具が直接ミッドプレーンやバックプレーンに接触しないようにしてください。感電する危険性があります。
Cisco 7304 PCI ポート アダプタ キャリア カードのポート アダプタを取り外すおよび取り付ける場合は、図3-2を参照しながら次の手順を実行します。
ステップ 1 Cisco 7304 PCI ポート アダプタ キャリア カードがルータに搭載されている場合は、最初に Cisco 7304 PCI ポート アダプタ キャリア カードを取り外してからポート アダプタを取り外します。
ステップ 2 Cisco 7304 PCI ポート アダプタ キャリア カードからポート アダプタを取り外すには、ポート アダプタのロックを回してロック位置(横)(図3-2の A を参照)からロック解除位置(縦)(図3-2の B を参照)にします。
ステップ 3 ポート アダプタのハンドルを持って手前に引き、Cisco 7304 PCI ポート アダプタ キャリア カードからポート アダプタを引き出します(Cisco 7304 PCI ポート アダプタ キャリア カードを取り外すときには、先にポート アダプタからケーブルを取り外しておきます)。
ステップ 4 Cisco 7304 PCI ポート アダプタ キャリア カードにポート ケーブルを取り付けるには、Cisco 7304 PCI ポート アダプタ キャリア カードのガイド レールの位置を確認して、ポート アダプタを固定します。ガイド レールはポート アダプタ スロット上部の左右にあり、1 インチほどスロットの内側に入っています(図3-2の C を参照)。
ステップ 5 ポート アダプタがポート アダプタ インターフェイス コネクタにかみ合うまで、Cisco 7304 PCI ポート アダプタ キャリア カードにポート アダプタをゆっくり押し込みます。完全に装着されると、ポート アダプタの前面パネルとCisco 7304 PCIポート アダプタ キャリア カードがぴったりと揃い、同一平面になります。
ステップ 6 ポート アダプタが完全に装着されたら、ポート アダプタ ロックをロック位置(横)にします(図3-2の A を参照)。
図3-2に、Cisco 7304 PCI ポート アダプタ キャリア カードからポート アダプタを取り外すおよび取り付ける手順を示します。
図3-2 Cisco 7304 PCI ポート アダプタ キャリア カード--ポート アダプタの取り外しおよび取り付け
1 ポート PA-T3+ には、2 本の 75 Ω 同軸ケーブル(1 本は受信ポート [RCVR] 用、もう 1 本は送信ポート [XMTR] 用)を使用できます。2 ポート PA-2T3+ には、4 本の 75 Ω 同軸ケーブルを使用できます。使用できるのは、シスコの 75 Ω 同軸ケーブルだけです。
各 T3 リンクでは、外付けの T3 機器に対して、受信接続と送信接続を個別に行う必要があります。
PA-T3+ Port Adapterに 75 Ω 同軸ケーブルを接続する手順は、次のとおりです。

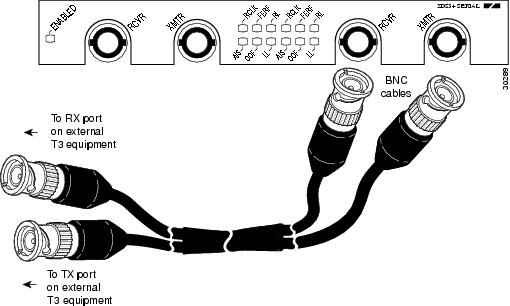

ステップ 1 PA-T3+ 上の BNC ポートに 75 Ω 同軸ケーブルを直接接続します。XMTR ラベルが付いたポートにケーブルの一端を接続し、RCVR ラベルが付いたポートに 2 本めのケーブルの一端を接続します(図3-3 を参照)。
(注) 図3-3 に示すように、送信ケーブルと受信ケーブルを束ねてしっかり留めることを強く推奨します。これによって、EMI の影響を軽減することができます。これには、標準的な熱収縮チューブ、またはケーブル タイを使用できます。
またシスコ製の 75 Ω 同軸ケーブルをケーブル ペアを使用することもできます。
ステップ 2 次のように、2 本の 75 Ω 同軸ケーブルのネットワーク側を外付け T3 機器に接続します。
• PA-T3+ XMTR ポートからの同軸ケーブルを外付け T3 機器の RX ポートに接続します。
• PA-T3+ RCVR ポートからの同軸ケーブルを外付け T3 機器の TX ポートに接続します。
