章のタイトル： Cisco リモート PHY システムの起動
Cisco リモート PHY システムの起動
機能情報の確認
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェア リリースに対応したリリース ノートを参照してください。このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このマニュアルの最後にある機能情報の表を参照してください。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://tools.cisco.com/ITDIT/CFN/ からアクセスできます。http://www.cisco.com/ のアカウントは必要ありません。
Cisco リモート PHY デバイスのハードウェア互換性マトリックス
 （注） | Cisco リモート PHY デバイスのあるリリースで導入されたハードウェア コンポーネントは、特に明記しない限り、それ以降のすべてのリリースでもサポートされます。 |
|
Cisco HFC プラットフォーム |
リモート PHY デバイス |
|---|---|
|
Cisco GS7000 ノード |
Cisco RPD IOS 1.1 以降のリリース シスコ リモート PHY デバイス 1x2
|
RPD の起動に関する情報
リモート PHY デバイスの起動プロセスは、ケーブル モデムが DOCSIS システムで起動するのと同様、リモート PHY システム動作の前提条件です。
RPD の起動方法
ここでは、Cisco cBR-8 上での RPD の起動方法について説明します。

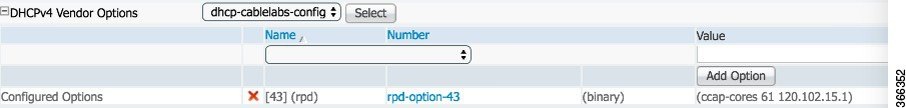

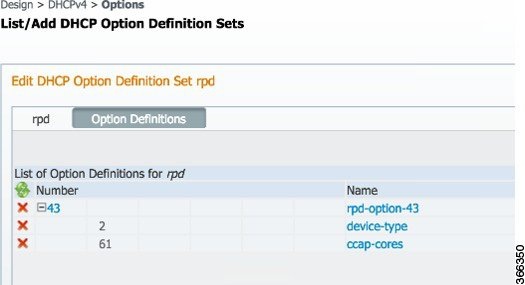

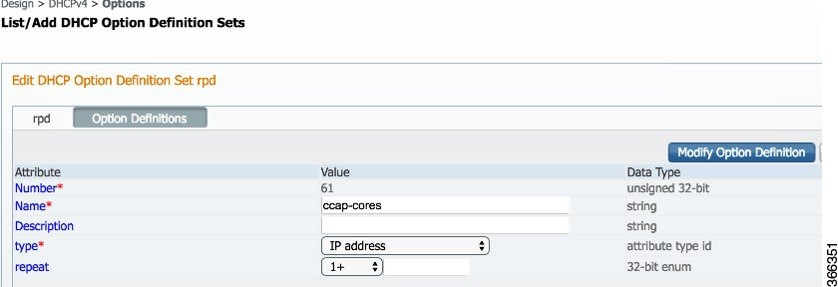

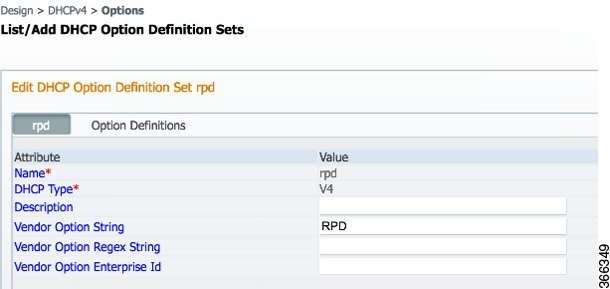

DHCP サーバの設定
DHCP サーバを設定するには、以下の手順に従います。
PTP の設定
PTP を設定するには、以下の例を参照します。
cBR-8 ルータの場合：
interface Loopback1588
ip address 159.159.159.4 255.255.255.255
interface TenGigabitEthernet5/1/3 /* connect to ASR903 */
ip address 192.104.10.4 255.255.255.0
ip route 10.90.3.93 255.255.255.255 192.104.10.93 /* route to ASR903 loopback ip */
ptp clock ordinary domain 0
servo tracking-type R-DTI
clock-port slave-from-903 slave
delay-req interval -4
sync interval -5
sync one-step
transport ipv4 unicast interface Lo1588 negotiation
clock source 10.90.3.93 /* ASR903 loopback ip */
ptp r-dti 1
ptp-domain 0 /* same domain number with ptp server */
clock-port 1
ethernet 1 /* default value is same index with clock-port index, for RPD, ethernet 1=vbh0, ethernet 2=vbh1 */
clock-source 10.90.3.93 gateway 93.3.10.2 /* clock-source is ASR093 loopback ip, gateway is ASR903 BDI ID for node */
PTP マスターとしての ASR903 ルータの場合：
ptp clock ordinary domain 0 clock-port Master-to-all-cBR8 master sync interval -5 sync one-step transport ipv4 unicast interface Lo1588 negotiation interface Loopback1588 ip address 10.90.3.93 255.255.255.255 interface GigabitEthernet0/3/5 no ip address negotiation auto cdp enable service instance 31 ethernet /* 31 is vlan id */ encapsulation dot1q 31 rewrite ingress tag pop 1 symmetric bridge-domain 31 service instance 32 ethernet encapsulation dot1q 32 rewrite ingress tag pop 1 symmetric bridge-domain 32 interface BDI31 /* for cBR, SUP PIC */ ip address 192.104.10.93 255.255.255.0 no shut interface BDI32 /* For RPD */ ip address 93.3.10.2 255.255.255.0 no shut ip route 159.159.159.4 255.255.255.255 192.104.10.48 /* route to cbr-8 loopback ip */
cBR-8 の設定
RPD を起動するように cBR-8 を設定するには、次の参照例を使用します。
/* D-PIC TenGiga interface config */
interface TenGigabitEthernet0/1/0
ip address 93.3.10.1 255.255.255.0
ip helper-address 20.1.0.33
/* Downstream/Upstream controller profile */
cable downstream controller-profile 101
rf-chan 0 95
type DOCSIS
frequency 381000000
rf-output NORMAL
qam-profile 1
docsis-channel-id 1
cable upstream controller 201
us-channel 0 channel-width 1600000 1600000
us-channel 0 docsis-mode atdma
us-channel 0 minislot-size 4
us-channel 0 modulation-profile 221
no us-channel 1 shutdown
/* RPD configuration */
cable rpd node1
identifier 0004.9f03.0061
core-interface Te0/1/0
rpd-ds 0 downstream-cable 0/0/0 profile 101
rpd-us 0 upstream-cable 0/0/0 profile 201
r-dti 1
rpd-event profile 0
interface Cable0/0/0
load-interval 30
downstream Downstream-Cable 0/0/0 rf-channel 0-23
upstream 0 Upstream-Cable 0/0/0 us-channel 0
upstream 1 Upstream-Cable 0/0/0 us-channel 1
upstream 2 Upstream-Cable 0/0/0 us-channel 2
upstream 3 Upstream-Cable 0/0/0 us-channel 3
cable upstream bonding-group 1
upstream 0
upstream 1
upstream 2
upstream 3
attributes 80000001
cable bundle 1
cable ip-init ipv6
interface Wideband-Cable0/0/0:0
cable bundle 1
cable rf-channels channel-list 0-7 bandwidth-percent 10
interface Wideband-Cable0/0/0:1
cable bundle 1
cable rf-channels channel-list 8-15 bandwidth-percent 10
cable fiber-node 200
downstream Downstream-Cable 0/0/0
upstream Upstream-Cable 0/0/0
