データシート

Cisco UCS M シリーズモジュラサーバ

Cisco Unified Computing System の概要

クラウドタイプのアプリケーション（並列アプリケーション処理）対応したモジュール型、高密度、省電力コンピューティングプラットフォーム

Cisco UCS^UCS®M シリーズモジュラサーバ（図 1）は、主にシングルスレッドのアプリケーションを、多く並列的に処理するような高性能環境要件と 2 ソケットプロセッサ・メモリバランス重視で複数サーバ構成する要件に適合するよう設計されています。独自設計の Cisco UCS M シリーズでは、シスコの仮想インターフェイスカード（VIC）テクノロジーと、x86 コンピューティング要素を搭載したサーバファブリック管理機能を結合することで、高密度のモジュール型アーキテクチャによる妥協のないアプリケーションパフォーマンスが提供されます。Cisco UCS M シリーズサーバはコスト効率と拡張性に優れており、管理も容易です。従来の x86 のラックサーバやブレードサーバとは異なり、Cisco UCS M シリーズは、クラウドスケールのコンピューティング、ハイパフォーマンスコンピューティング、オンラインゲーム、エンジニアリングデザインオートメーション、データ分析、リスクモデリングなど、多数で、１つあたりのアプリケーションは比較的小さなコンピューティング要素に対して最適な処理を実行するプラットフォームとして最適です。

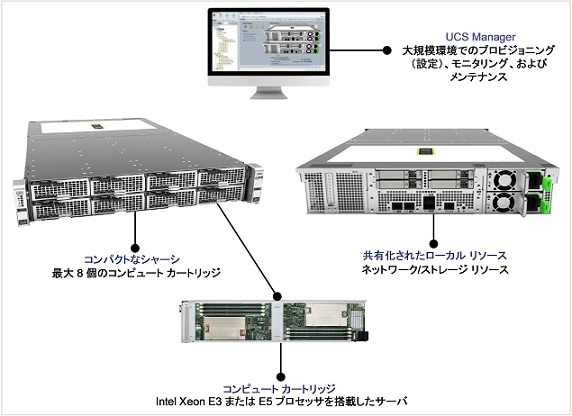

図 1. Cisco UCS M シリーズモジュラサーバ

製品概要

Cisco UCS M シリーズモジュラサーバでは、シスコの次世代 VIC テクノロジーと、Cisco UCS Manager による実績のあるポリシーベースの管理機能が採用されています。通常、各種のサーバコンポーネントをサーバごとにすべてに組み込むことでパーツ冗長が発生しています。Cisco UCS M シリーズでは独自のテクノロジーによって、シャーシ内のサーバをまたぐ形で CPU、メモリ以外のコンポーネントを一元化・共有化できます。Cisco UCS M シリーズは、シャーシとカートリッジという 2 つの要素で構成されています。シャーシは、サーバコンピュートカートリッジと、カートリッジが共有するコンポーネントを中央集約して搭載します。

Cisco UCS M シリーズモジュラサーバの構成は次のとおりです。

Cisco UCS M4308 モジュラシャーシ

2 ラックユニット（2 RU）シャーシ：8.9 X 77.5 X 44.5 cm（3.5 X 30.5 X 17.5 インチ、高さ X 長さ X 幅）

コンピュートカートリッジ

最大 8 個の Cisco UCS M142 および M1414 コンピュートカートリッジを１つのシャーシに搭載可能

最大 4 個の Cisco UCS M2814 コンピュートカートリッジを１つのシャーシに搭載可能

1 台のシャーシに複数のカートリッジを混在させることができます。

1400 ワット（W）冗長化電源

Cisco 12 Gbps モジュラ RAID コントローラ（2 GB フラッシュバック式書き込みキャッシュ（FBWC）搭載）

40 Gbps アップリンク X 2 ポート

最大 4 個のソリッドステートディスク（SSD）ドライブ：SAS I/F ドライブあるいは SATA I/F ドライブが選択可能、1 ディスクあたり容量は 240 GB から 1.6 TB まで対応

Cisco UCS M142 コンピュートカートリッジ

シングルソケットの Intel^UCS® Xeon^UCS® プロセッサ E3-1200 CPU を搭載した 2 つの独立したサーバを１つのカートリッジに搭載

CPU は以下の省電力プロセッサから選択

Intel Xeon プロセッサ E3-1275L v3（2.7 GHz、4 コア、8 MB キャッシュ、45 W）

Intel Xeon プロセッサ E3-1240L v3（82.0 GHz、4 コア、8 MB キャッシュ、25 W）

Intel Xeon プロセッサ E3-1220L v3（1.1 GHz、2 コア、4 MB キャッシュ、13 W）

Intel Xeon プロセッサ E3-1265L v4（2.3 GHz、4 コア、6 MB キャッシュ、35 W）

Intel Xeon プロセッサ E3-1270L v4（3.0 GHz、4 コア、6 MB キャッシュ、45 W）

シングルソケット Intel Xeon プロセッサ E3-1200 CPU 対応サーバ１個を１つのカートリッジに搭載

Intel Xeon プロセッサ E5-1231 v3（3.4 GHz、4 コア、8 MB キャッシュ、80 W）

Intel Xeon プロセッサ E5-1241 v3（3.5 GHz、4 コア、8 MB キャッシュ、80 W）

Intel Xeon プロセッサ E5-1271 v3（3.6 GHz、4 コア、8 MB キャッシュ、82 W）

Intel Xeon プロセッサ E3-1281 v3（3.7 GHz、4 コア、8 MB キャッシュ、82 W）

Intel Xeon プロセッサ E3-1285L v4（3.4 GHz、4 コア、6 MB キャッシュ、65 W）

Intel Xeon プロセッサ E3-1285 v4（3.5 GHz、4 コア、6 MB キャッシュ、95 W）

Cisco UCS M2814 コンピュートカートリッジ

デュアルソケットの Intel Xeon E5-2600 v3 プロセッサ搭載のサーバ１台を１つのコンピューティングカートリッジ（ワイドサイズ）に搭載/li>

Intel Xeon プロセッサ E5 2630 v3（2.4 GHz、8 コア、20 MB キャッシュ、85 W）

Intel Xeon プロセッサ E5 2640 v3（2.6 GHz、8 コア、200MB キャッシュ、90 W）

Intel Xeon プロセッサ E5 2650 v3（2.3 GHz、10 コア、25 MB キャッシュ、105 W）

Intel Xeon プロセッサ E5 2660 v3（2.6 GHz、10 コア、25 MB キャッシュ、105 W）

Intel Xeon プロセッサ E5 2680 v3（2.5 GHz、12 コア、30 MB キャッシュ、120 W（シングル CPU のみ））

Cisco UCS M4308 モジュラ型シャーシは、ネットワークケーブルで Cisco UCS 6200 シリーズファブリックインターコネクトに接続されます。ファブリックインターコネクトは、シャーシ本体とシャーシに組み込んだコンピュートカートリッジの管理と通信のバックボーンとなります。1 組のファブリックインターコネクトに最大 20 個の Cisco UCS M4308 シャーシとそれに搭載されたカートリッジを接続することができ、それらを 1 つの UCS システム（ドメイン）として管理できます。ファブリックインターコネクトには、一元的な管理ツール Cisco UCS Manager が無償で組み込まれています。
