Configurazione di Device Sensor per la profilatura ISE

Introduzione

In questo documento viene descritto come configurare Device Sensor in modo che possa essere usato a scopo di profiling su ISE.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Protocollo Radius
• Protocollo CDP (Cisco Discovery Protocol) e LLDP (Link Layer Discovery Protocol)
• Cisco Identity Service Engine (ISE)
• Cisco Catalyst Switch 9300

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• Cisco ISE versione 3.4 patch 3
• Cisco Catalyst Switch 9300-48P versione 17.12.4
• Cisco IP Phone 8811 versione 12.8.1

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Premesse

Device Sensor è una funzionalità delle periferiche di accesso utilizzata per raccogliere dati raw degli endpoint da periferiche di rete utilizzando protocolli quali Cisco Discovery Protocol (CDP), Link Layer Discovery Protocol (LLDP) e Dynamic Host Configuration Protocol (DHCP). I dati dell'endpoint sono utili per completare la funzionalità di profilatura dei dispositivi di accesso alla rete. Una volta raccolte, le informazioni possono essere incapsulate nei pacchetti di accounting radius e inviate a un server di profiling, che in questo articolo sarà ISE.

Nota: Device Sensor esegue la profilatura solo dei dispositivi che si trovano a un hop di distanza dalla funzionalità NAD (Network Access Device).

Una volta raccolte, le informazioni possono essere incapsulate nell'accounting radius e inviate a un server di profiling. In questo articolo, ISE è usato come server di profiling.

Configurazione

Passaggio 1. Configurazione AAA standard

Nota: è necessario configurare lo switch per inviare gli attributi specifici del fornitore (VSA) Cisco all'ISE.

Questi attributi possono essere inviati all'interno dei pacchetti di accounting configurando il comando seguente:

radius-server vsa send accounting

Passaggio 2. Configurare Device Sensor

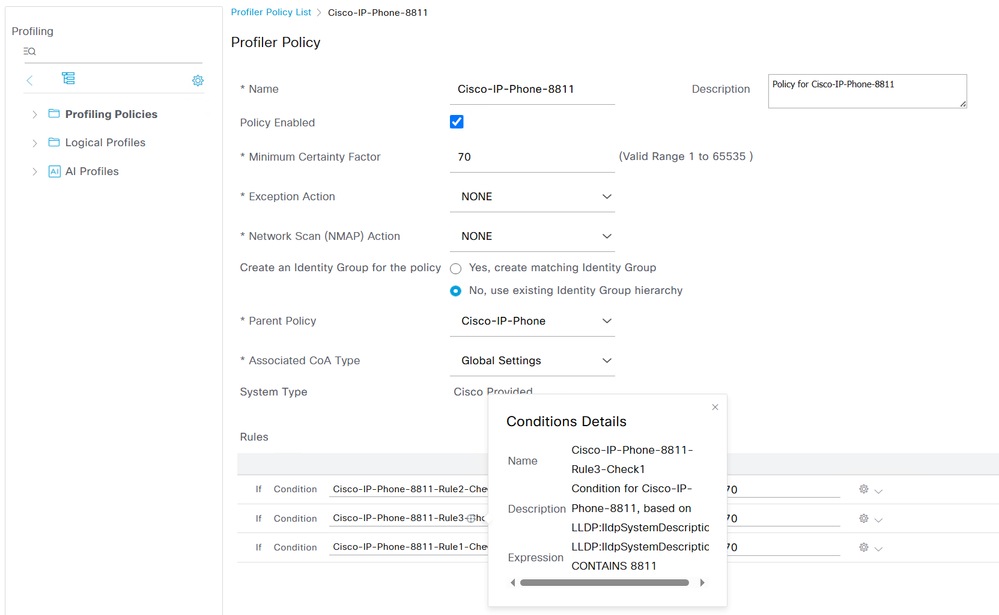

1. Determinare gli attributi CDP/LLDP necessari per la profilatura del dispositivo. Nel caso di Cisco IP Phone 8811, è possibile utilizzare quanto segue:

• Attributo LLDP SystemDescription
• Attributo CDP CachePlatform

Nota: per essere profilato come uno specifico Cisco IP Phone, è necessario soddisfare le condizioni minime per tutti i profili padre. Ciò significa che il profiler deve corrispondere a Cisco-Device (fattore di certezza minimo 10) e Cisco-IP-Phone (fattore di certezza minimo 20). Anche se il profiler corrisponde a questi due profili, deve comunque essere profilato come uno specifico Cisco IP Phone poiché ogni modello di telefono IP ha un fattore di certezza minimo di 70. Il dispositivo viene assegnato al profilo per il quale ha il fattore di certezza più alto.

2.Configurare due elenchi di filtri: una per CDP e un'altra per LLDP. Indicano quali attributi devono essere inclusi nei messaggi di accounting Radius. Questo passaggio è facoltativo.

3. Creare due specifiche di filtro per CDP e LLDP. In filter-spec è possibile indicare l'elenco degli attributi che devono essere inclusi o esclusi dai messaggi di accounting. Nell'esempio sono inclusi i seguenti attributi:

• nome-dispositivo e tipo-piattaforma da CDP

• descrizione del sistema da LLDP

È possibile configurare altri attributi da trasmettere via Radius ad ISE, se necessario. Anche questo passaggio è facoltativo.

4.Aggiungere il comando device-sensor notification all-changes per attivare gli aggiornamenti ogni volta che i TLV vengono aggiunti, modificati o rimossi per la sessione corrente.

5.Per inviare effettivamente le informazioni raccolte tramite la funzionalità Device Sensor, è necessario indicare esplicitamente allo switch di effettuare questa operazione con il comando device-sensor accounting.

!
device-sensor filter-list cdp list cdp-list
 tlv name device-name
 tlv name platform-type
!
device-sensor filter-list lldp list lldp-list
 tlv name system-description
!
device-sensor filter-spec lldp include list lldp-list
device-sensor filter-spec cdp include list cdp-list
!
device-sensor accounting
device-sensor notify all-changes
!

Passaggio 3. Configurare la profilatura su ISE

1. Aggiungere lo switch come dispositivo di rete in Amministrazione > Risorse di rete > Dispositivi di rete. Utilizzare la chiave del server radius dello switch come segreto condiviso in Impostazioni di autenticazione:

2. Abilitare il servizio di profilatura sul nodo ISE. A tale scopo, passare a Amministrazione > Sistema > Distribuzione, scegliere il nodo ISE e nella scheda Servizio criteri abilitare l'opzione Servizio di profilatura. Se è necessario eseguire la profilatura su più PSN, è possibile abilitare questo servizio per ognuno di essi. Tenere tuttavia presente che più probe si aggiungono e più nodi si abilita il servizio di profiling, maggiore sarà il successo in termini di prestazioni, in modo da renderli saggiamente disponibili.

3. Abilitare la sonda Radius sul nodo di profilatura. A tale scopo, selezionare Amministrazione > Sistema > Distribuzione, scegliere il nodo ISE e fare clic sulla scheda Configurazione profilo.

4. Impostare il tipo CoA (Change of Authorization) su Reauth per applicare la riautenticazione dell'endpoint quando viene profilato. Verificare inoltre che Filtro attributi endpoint sia selezionato. A tale scopo, selezionare Amministrazione > Sistema > Impostazioni > Profilatura.

Nota: È buona norma abilitare il filtro degli attributi degli endpoint nelle distribuzioni di produzione per evitare problemi di prestazioni quando vengono raccolti troppi dati del profiler non necessari. Per aggiungere all'elenco degli attributi un attributo attualmente non presente, è possibile creare una nuova condizione e un nuovo criterio del profiler che utilizzi l'attributo. L'attributo verrà aggiunto automaticamente alla lista bianca degli attributi archiviati e replicati.

5. Configurare le regole di autenticazione ISE:

6. Configurare le regole di autorizzazione ISE. Viene usata la regola Cisco-IP-Phone con profilo preconfigurato su ISE:

Verifica

Risoluzione dei problemi

Passaggio 1. Verificare le informazioni raccolte da CDP/LLDP

Switch#show cdp neighbors GigabitEthernet1/0/1 details
-------------------------
Device ID: SEPE8EB34D9B8F7
Entry address(es):
Platform: Cisco IP Phone 8811,  Capabilities: Host Phone Two-port Mac Relay
Interface: GigabitEthernet1/0/1,  Port ID (outgoing port): Port 1
Holdtime : 151 sec
Second Port Status: Down

Version :
sip88xx.12-8-1-0101-482.loads

advertisement version: 2
Peer Source MAC: e8eb.34d9.b8f7
Duplex: full
Power drawn: 6.086 Watts
Power request id: 63418, Power management id: 4
Power request levels are:6086 0 0 0 0


Switch#show lldp neighbors GigabitEthernet1/0/1 details
------------------------------------------------
Local Intf: Gi1/0/1
Local Intf service instance: -
Chassis id: 0.0.0.0
Port id: E8EB34D9B8F7:P1
Port Description: SW PORT
System Name: SEPE8EB34D9B8F7

System Description:
Cisco IP Phone 8811, V1, sip88xx.12-8-1-0101-482.loads

Time remaining: 175 seconds
System Capabilities: B,T
Enabled Capabilities: B,T
Management Addresses - not advertised
Auto Negotiation - supported, enabled
Physical media capabilities:
    1000baseT(FD)
    100base-TX(FD)
    100base-TX(HD)
    10base-T(FD)
    10base-T(HD)
Media Attachment Unit type: 30
Vlan ID: - not advertised
Peer Source MAC: e8eb.34d9.b8f7

MED Information:

    MED Codes:
          (NP) Network Policy, (LI) Location Identification
          (PS) Power Source Entity, (PD) Power Device
          (IN) Inventory

    H/W revision: 1
    F/W revision: sb2388xx.BE-01-027.sbn size=-1

    S/W revision: sip88xx.12-8-1-0101-482.loads
    Serial number: FCH25023CZN
    Manufacturer: Cisco Systems, Inc.
    Model: CP-8811
    Capabilities: NP, PD, IN
    Device type: Endpoint Class III
    Network Policy(Voice): VLAN 101, tagged, Layer-2 priority: 5, DSCP: 46
    Network Policy(Voice Signal): VLAN 101, tagged, Layer-2 priority: 4, DSCP: 32
    PD device, Power source: PSE, Power Priority: Unknown, Wattage: 5.9
    Location - not advertised


Total entries displayed: 1

Se non è possibile visualizzare i dati raccolti, verificare quanto segue:

• Verificare lo stato della sessione di autenticazione sullo switch (l'operazione deve avere esito positivo).

OCEAN#sh access-session int gig1/0/1 det
            Interface:  GigabitEthernet1/0/1
               IIF-ID:  0x172041DB
          MAC Address:  e8eb.34d9.b8f7
         IPv6 Address:  Unknown
         IPv4 Address:  Unknown
            User-Name:  E8-EB-34-D9-B8-F7
               Status:  Authorized
               Domain:  DATA
       Oper host mode:  multi-domain
     Oper control dir:  both
      Session timeout:  N/A
    Common Session ID:  F24D300A0000001B9A787BED
      Acct Session ID:  0x0000012b
               Handle:  0x79000011
       Current Policy:  POLICY_Gi1/0/1


Local Policies:
        Service Template: DEFAULT_LINKSEC_POLICY_SHOULD_SECURE (priority 150)
      Security Policy:  Should Secure
      Security Status:  Link Unsecured

Server Policies:


Method status list:
       Method           State
        dot1x           Stopped
          mab           Authc Success

• Verificare se i protocolli CDP e LLDP sono abilitati. Verificare se sono presenti comandi non predefiniti relativi a CDP/LLDP e come questi possano influire sul recupero degli attributi dall'endpoint.

Switch#show running-config all | include cdp run
cdp run
Switch#show running-config all | include lldp run
lldp run

• Verificare nella guida alla configurazione dell'endpoint se supporta CDP/LLDP e così via.

Passaggio 2. Controllare la cache dei sensori del dispositivo

Switch#show device-sensor cache interface GigabitEthernet1/0/1
Device: e8eb.34d9.b8f7 on port GigabitEthernet1/0/1
----------------------------------------------------------------------------
Proto Type:Name                       Len Value                       Text
LLDP     6:system-description          56 0C 36 43 69 73 63 6F 20 49  .6Cisco I
                                          50 20 50 68 6F 6E 65 20 38  P Phone 8
                                          38 31 31 2C 20 56 31 2C 20  811, V1,
                                          73 69 70 38 38 78 78 2E 31  sip88xx.1
                                          32 2D 38 2D 31 2D 30 31 30  2-8-1-010
                                          31 2D 34 38 32 2E 6C 6F 61  1-482.loa
                                          64 73                       ds
CDP      6:platform-type               23 00 06 00 17 43 69 73 63 6F  ....Cisco
                                          20 49 50 20 50 68 6F 6E 65   IP Phone
                                          20 38 38 31 31               8811
CDP      1:device-name                 19 00 01 00 13 53 45 50 45 38  ....SEPE8
                                          45 42 33 34 44 39 42 38 46  EB34D9B8F
                                          37                          7

Se non vengono visualizzati dati in questo campo o se le informazioni non sono complete, verificare i comandi del sensore dispositivo; in particolare, elenchi di filtri e specifiche di filtro.

Passaggio 3. Verificare se gli attributi sono presenti in Radius Accounting

È possibile verificare questa condizione usando il comando sullodebug radiusswitch o eseguendo l'acquisizione dei pacchetti tra lo switch e ISE.

Debug Radius

Switch#debug radius
Switch#set platform software trace smd switch active R0 dot1x-all verbose
Switch#show platform software trace level smd switch active R0 | inc dot1x
dot1x Notice
dot1x-all Verbose
dot1x-redun Notice

Switch#set platform software trace all notice

Switch#show logging process smd | include RADIUS

2025/09/19 14:36:25.431793040 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS: Send Accounting-Request to 10.48.30.117:1813 id 1813/180, len 459
2025/09/19 14:36:25.431800182 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  authenticator 37 19 72 c0 54 6b 63 a4 - e2 93 7b c1 c8 93 24 4c
2025/09/19 14:36:25.431804371 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Vendor, Cisco       [26]    35
2025/09/19 14:36:25.431808600 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:   Cisco AVpair       [1]     29  "cdp-tlv=                   "
2025/09/19 14:36:25.431811616 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Vendor, Cisco       [26]    39
2025/09/19 14:36:25.431815180 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:   Cisco AVpair       [1]     33  "cdp-tlv=                       "
2025/09/19 14:36:25.431817947 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Vendor, Cisco       [26]    75
2025/09/19 14:36:25.431822305 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:   Cisco AVpair       [1]     69  "lldp-tlv=                                                          "
2025/09/19 14:36:25.431826085 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  User-Name           [1]     19  "E8-EB-34-D9-B8-F7"
2025/09/19 14:36:25.431828885 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Vendor, Cisco       [26]    49
2025/09/19 14:36:25.431832691 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:   Cisco AVpair       [1]     43  "audit-session-id=F24D300A000000156266B34D"
2025/09/19 14:36:25.431835418 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Vendor, Cisco       [26]    18
2025/09/19 14:36:25.431839009 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:   Cisco AVpair       [1]     12  "method=mab"
2025/09/19 14:36:25.431842591 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Called-Station-Id   [30]    19  "50-1C-B0-78-EF-01"
2025/09/19 14:36:25.431846145 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Calling-Station-Id  [31]    19  "E8-EB-34-D9-B8-F7"
2025/09/19 14:36:25.431851298 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  NAS-IP-Address      [4]      6  10.48.77.242
2025/09/19 14:36:25.431854702 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  NAS-Port-Id         [87]    22  "GigabitEthernet1/0/1"
2025/09/19 14:36:25.431859269 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  NAS-Port-Type       [61]     6  Ethernet                  [15]
2025/09/19 14:36:25.431863238 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  NAS-Port            [5]      6  50101
2025/09/19 14:36:25.431866514 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Calling-Station-Id  [31]    19  "E8-EB-34-D9-B8-F7"
2025/09/19 14:36:25.431870007 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Called-Station-Id   [30]    19  "50-1C-B0-78-EF-01"
2025/09/19 14:36:25.431873587 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Acct-Session-Id     [44]    10  "000000cc"
2025/09/19 14:36:25.431882560 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Acct-Authentic      [45]     6  Remote                    [3]
2025/09/19 14:36:25.431885338 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Class               [25]    54  ...
2025/09/19 14:36:25.431933331 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Acct-Status-Type    [40]     6  Start                     [1]
2025/09/19 14:36:25.431937105 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Event-Timestamp     [55]     6  1758292585
2025/09/19 14:36:25.431940547 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS:  Acct-Delay-Time     [41]     6  0
2025/09/19 14:36:25.431973200 {smd_R0-0}{1}: [radius] [23554]: (info): RADIUS: Started 5 sec timeout

Acquisizione pacchetti

Passaggio 4. Verifica dei debug del profiler sull'ISE

Cercare le informazioni seguenti:

• Debug che indica che la sonda radius ha ricevuto gli attributi:


  2025-09-21 07:14:07,574 INFO   [RADIUSParser-1-thread-2][[]] cisco.profiler.probes.radius.RadiusParser -:F24D300A000000166B1DB387::::- MSG_CODE=[3000], VALID=[true], PRRT_TIMESTAMP=[2025-09-21 07:14:07.571 +00:00], MAC=[E8-EB-34-D9-B8-F7]
  2025-09-21 07:14:07,574 DEBUG  [RADIUSParser-1-thread-2][[]] cisco.profiler.probes.radius.RadiusParser -:F24D300A000000166B1DB387::::- ATTRS=[Device IP Address=10.48.77.242, UserName=CP-8811-SEPE8EB34D9B8F7, NetworkDeviceName=Test_Switch, User-Name=CP-8811-SEPE8EB34D9B8F7, NAS-IP-Address=10.48.77.242, NAS-Port=50101, Class=CACS:F24D300A000000166B1DB387:ise34-3/547062375/1383, Called-Station-ID=50-1C-B0-78-EF-01, Calling-Station-ID=E8-EB-34-D9-B8-F7, Acct-Status-Type=Start, Acct-Delay-Time=0, Acct-Session-Id=000000ce, Acct-Authentic=Remote, Event-Timestamp=1758438796, NAS-Port-Type=Ethernet, NAS-Port-Id=GigabitEthernet1/0/1, cisco-av-pair=cdp-tlv=cdpCacheDeviceId=SEPE8EB34D9B8F7, cisco-av-pair=cdp-tlv=cdpCachePlatform=Cisco IP Phone 8811, cisco-av-pair=lldp-tlv=lldpSystemDescription=Cisco IP Phone 8811\, V1\, sip88xx.12-8-1-0101-482.loads, cisco-av-pair=audit-session-id=F24D300A000000166B1DB387, cisco-av-pair=method=mab, QuickResponseSent=true, AcsSessionID=ise34-3/547062375/1389, SelectedAccessService=Default Network Access, RequestLatency=8, Step=11004, Step=11017, Step=15049, Step=15008, Step=22095, Step=11005, NetworkDeviceGroups=IPSEC#Is IPSEC Device#No, NetworkDeviceGroups=Location#All Locations, NetworkDeviceGroups=Device Type#All Device Types, CPMSessionID=F24D300A000000166B1DB387, StepLatency=1=0\;2=0\;3=0\;4=6\;5=0, TotalAuthenLatency=8, ClientLatency=0, Network Device Profile=Cisco, Location=Location#All Locations, Device Type=Device Type#All Device Types, IPSEC=IPSEC#Is IPSEC Device#No, ]​

• Debug che indica che gli attributi sono stati analizzati correttamente:


  2025-09-21 07:14:07,574 DEBUG  [RADIUSParser-1-thread-2][[]] cisco.profiler.probes.radius.RadiusParser -:F24D300A000000166B1DB387::::- Parsed IOS Sensor 1: cdpCacheDeviceId=[SEPE8EB34D9B8F7]
  2025-09-21 07:14:07,574 DEBUG  [RADIUSParser-1-thread-2][[]] cisco.profiler.probes.radius.RadiusParser -:F24D300A000000166B1DB387::::- Parsed IOS Sensor 2: cdpCachePlatform=[Cisco IP Phone 8811]
  2025-09-21 07:14:07,574 DEBUG  [RADIUSParser-1-thread-2][[]] cisco.profiler.probes.radius.RadiusParser -:F24D300A000000166B1DB387::::- Parsed IOS Sensor 3: lldpSystemDescription=[Cisco IP Phone 8811, V1, sip88xx.12-8-1-0101-482.loads]​

• Debug che indica che gli attributi vengono elaborati dal server di inoltro:


  2025-09-21 07:14:08,709 DEBUG  [pool-55-thread-8][[]] cisco.profiler.infrastructure.probemgr.Forwarder -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:ProfilerCollection:- Endpoint Attributes:EndPoint[id=,name=]
  MAC: E8:EB:34:D9:B8:F7
      Attribute:AAA-Server     value:ise34-3
          (... more attributes ...)
           Attribute:User-Name     value:CP-8811-SEPE8EB34D9B8F7
          Attribute:cdpCacheDeviceId     value:SEPE8EB34D9B8F7
          Attribute:cdpCachePlatform     value:Cisco IP Phone 8811
          Attribute:lldpSystemDescription     value:Cisco IP Phone 8811, V1, sip88xx.12-8-1-0101-482.loads
          Attribute:SkipProfiling     value:false​

Nota: Un server d'inoltro archivia gli endpoint nel database Cisco ISE insieme ai relativi dati di attributi, quindi notifica all'analizzatore i nuovi endpoint rilevati sulla rete. L'analizzatore classifica gli endpoint nei gruppi di identità degli endpoint e archivia gli endpoint con i profili corrispondenti nel database.

Passaggio 5. Creazione del profilo dei nuovi attributi e assegnazione dei dispositivi

In genere, dopo l'aggiunta di nuovi attributi alla raccolta esistente per un dispositivo specifico, il dispositivo o l'endpoint viene aggiunto alla coda di profilatura per verificare se è necessario assegnargli un profilo diverso in base ai nuovi attributi:

2025-09-21 07:14:08,714 INFO   [pool-3352-thread-8][[]] cisco.profiler.infrastructure.profiling.ProfilerManager -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:Profiling:- Classify Mac E8:EB:34:D9:B8:F7 MessageCode 3000 epSource RADIUS Probe

2025-09-21 07:14:08,724 DEBUG  [pool-3352-thread-8][[]] cisco.profiler.infrastructure.profiling.ProfilerManager -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:Profiling:- Policy Cisco-Device matched E8:EB:34:D9:B8:F7 (certainty 30)

2025-09-21 07:14:08,727 DEBUG  [pool-3352-thread-8][[]] cisco.profiler.infrastructure.profiling.ProfilerManager -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:Profiling:- Policy Cisco-IP-Phone matched E8:EB:34:D9:B8:F7 (certainty 45)

2025-09-21 07:14:08,729 DEBUG  [pool-3352-thread-8][[]] cisco.profiler.infrastructure.profiling.ProfilerManager -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:Profiling:- Policy Cisco-IP-Phone-8811 matched E8:EB:34:D9:B8:F7 (certainty 140)

2025-09-21 07:14:08,729 DEBUG  [pool-3352-thread-8][[]] cisco.profiler.infrastructure.profiling.ProfilerManager -:F24D300A000000166B1DB387::90decf50-96ba-11f0-91c8-525ff9f6e55c:Profiling:- After analyzing policy hierarchy: Endpoint: E8:EB:34:D9:B8:F7 EndpointPolicy:Cisco-IP-Phone-8811 for:215 ExceptionRuleMatched:false
