Introduzione
In questo documento viene descritto il processo di aggiornamento di Cisco 5G CG (Cellular Gateway) CG522-E e del relativo firmware modem.
Prerequisiti
Conoscenze base della linea di prodotti Cisco 5G e del processo di aggiornamento a Cisco IOS®.
Requisiti
Cisco raccomanda la conoscenza di:
- Operazioni e configurazione di CG522-E.
Componenti usati
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
CG522-E supporta 2 tipi di Cisco IOS®, Cisco IOS® XE (prima della versione 17.6.x) e Cisco IOS CG (dalla versione 17.6.x). La differenza principale tra Cisco IOS XE e Cisco IOS CG su CG522-E è che Cisco IOS XE supporta IPv6 e GUI (supportati di nuovo a partire dalla versione 17.10.1a), mentre Cisco IOS CG non supporta queste funzionalità. lo stesso metodo e la stessa procedura possono essere utilizzati anche per aggiornare il gateway cellulare CG418-E.
Aggiornamento immagine in un unico passaggio
1. Copiare il file immagine sullo switch a cui è collegato il dispositivo CG.
2. In CG, immettere il comando:
gw-action:request software upgrade tftp://tftp_IP/image_name
3. Riavviare il CG:
CellularGateway# gw-action:request system reboot
System is about to reload, Continue? [no,yes] yes
4. Controllare l'immagine aggiornata:
CellularGateway# show gw-system:system partition
Primary Image
Partition = image2
File name = cg-ipservices-17.15.1a.SPA.bin
Version = 17.15.1a.0.240234.1724203070..Bengaluru
Build Date = Wed Aug 21 01:17:50 2024
Install Date = Wed Aug 9 04:21:20 2023
Boot Status = Boot Successful.
Backup Image
Partition = image1
File name = cg-ipservices-17.09.04.SPA.bin
Version = 17.09.04.0.0.1691563291..Bengaluru
Build date = Wed Aug 09 06:41:31 2023
Install Date = Fri Jun 22 11:13:22 2018
Boot Status = Boot Successful.
Aggiornamento di immagini in più passaggi
1. Scaricare l'immagine nel CG:
gw-action:request software download tftp://tftp_IP/image_name
2. Installare l'immagine:
gw-action:request software install image_file
3. Attivare l'immagine:
gw-action:request software activate image_file
4. Riavviare il CG:
CellularGateway# gw-action:request system reboot
System is about to reload, Continue? [no,yes] yes
5. Controllare l'immagine aggiornata:
CellularGateway# show gw-system:system partition
Primary Image
Partition = image2
File name = cg-ipservices-17.15.1a.SPA.bin
Version = 17.15.1a.0.240234.1724203070..Bengaluru
Build Date = Wed Aug 21 01:17:50 2024
Install Date = Wed Aug 9 04:21:20 2023
Boot Status = Boot Successful.
Backup Image
Partition = image1
File name = cg-ipservices-17.09.04.SPA.bin
Version = 17.09.04.0.0.1691563291..Bengaluru
Build date = Wed Aug 09 06:41:31 2023
Install Date = Fri Jun 22 11:13:22 2018
Boot Status = Boot Successful.
Aggiornamento firmware modem Cisco CG522-E
1. Identificare il modello del modem:
show cellular 1 hardware
Esempio:
CellularGateway# show cellular 1 hardware
Modem Firmware Version = SWIX55C_03.09.11.00 7bf975 jenkins
Device Model ID = EM9190
International Mobile Subscriber Identity (IMSI) = 268069668483162
International Mobile Equipment Identity (IMEI) = 356805515034835
Integrated Circuit Card ID (ICCID) = 89351060001115740710
Mobile Subscriber Integrated Services Digital Network Number (MSISDN) =
Factory Serial Number (FSN) = 4H4282826003B1
Current Modem Temperature = 46 deg C
PRI SKU ID = 1104703
PRI Version = 030.044_006
Carrier = GENERIC
OEM PRI Version = 001.009
Modem Status = MODEM_STATE_DNS_ACQUIRED

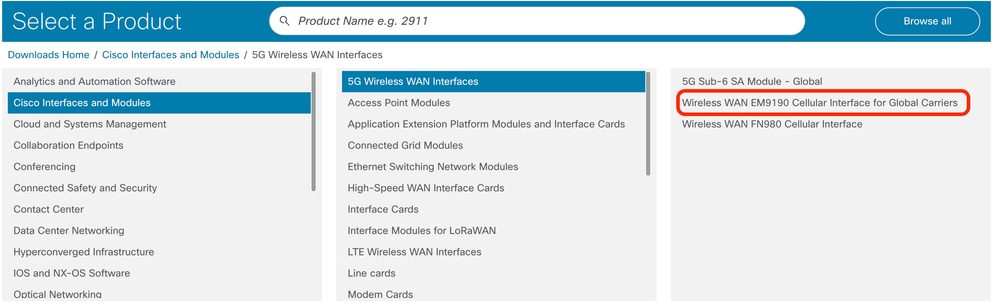

2. Scaricare il file corretto da software.cisco.com.
Per questo esempio:

Per i modem EM9190 sono disponibili 3 file per l'aggiornamento del firmware:
- CWE (file del firmware basato)
- NVU (file PRI vettore)
- NVU (file PRI OEM)

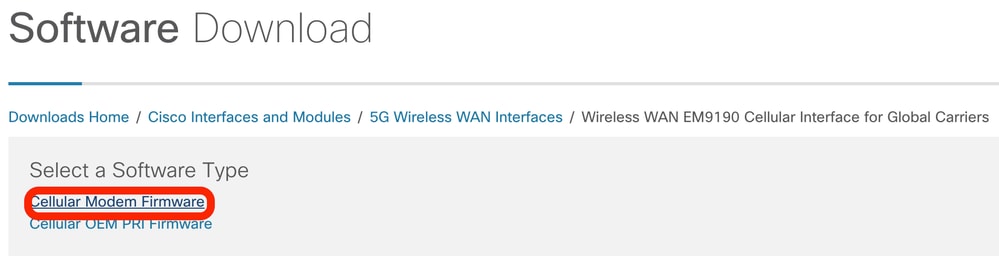

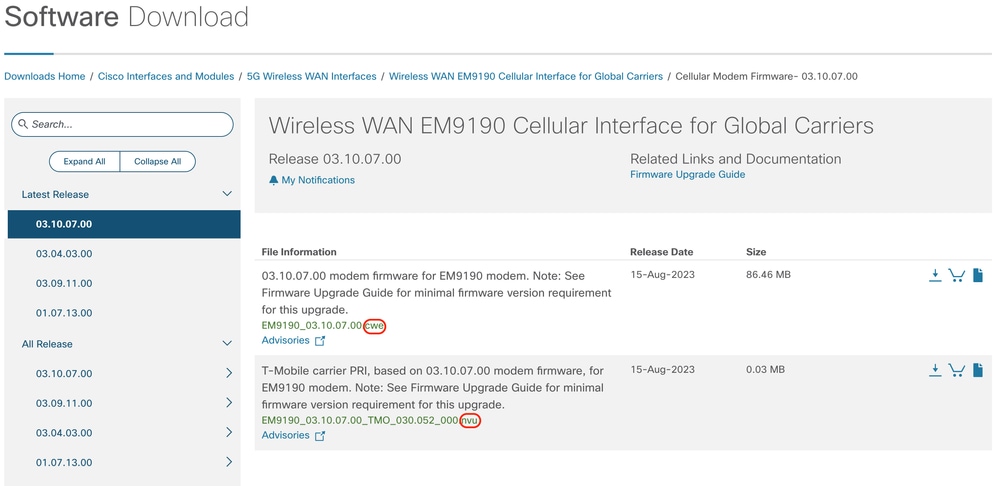

Esempio:

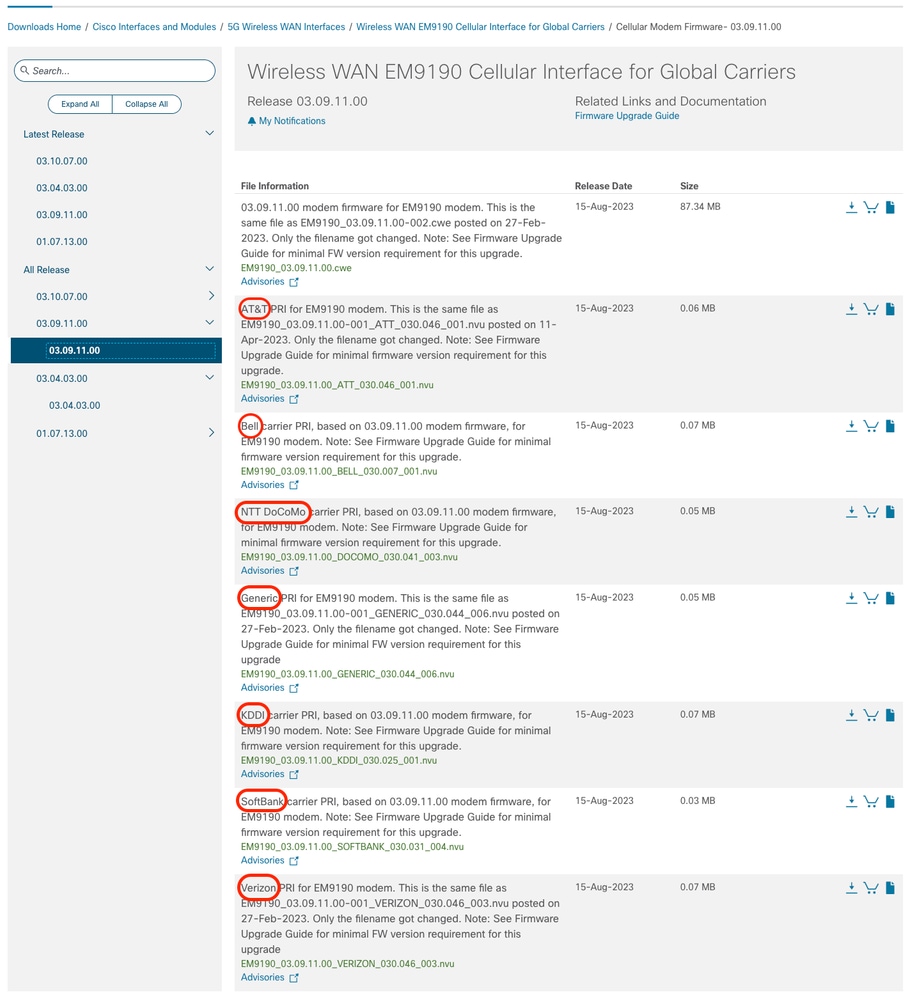

Nella pagina successiva, è possibile visualizzare le versioni software disponibili a sinistra. Sulla destra, è possibile visualizzare più file disponibili per la stessa versione del software. Selezionare l'immagine appropriata a seconda del vettore utilizzato. Se il vettore utilizzato non è presente nell'elenco, utilizzare l'immagine Generica.
Ad esempio:

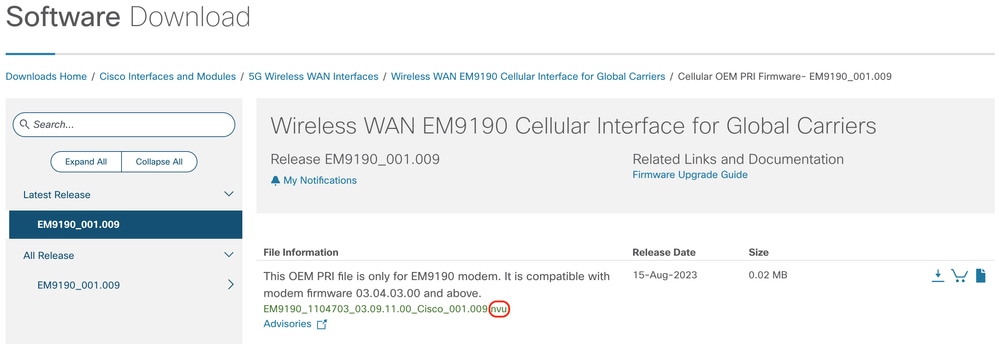

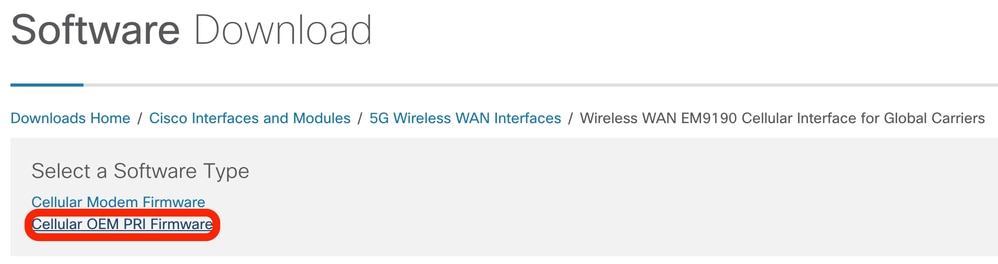

c. NVU (file PRI OEM)
Esempio:


Per aggiornare tutte e 3 le versioni (basate su firmware, PRI vettore e PRI OEM), il processo di aggiornamento del firmware deve essere eseguito 2 volte separate:
- La prima volta con .CWE (file del firmware basato) e .NVU (file del sistema PRI) in 1 cartella.
- Seconda volta con .NVU (file PRI OEM) in 1 cartella.
3. Accertarsi che CG sia aggiornato all'ultima versione di Cisco IOS.
4. Scaricare i file .CWE e .NVU (carrier PRI) più recenti per il modem EM9190 e accertarsi che siano memorizzati sul CG.
5. Creare una cartella in flash. Il nome deve essere diverso da firmware o fw:
gw-action:request file create_dir firm_new
Esempio:
CellularGateway# gw-action:request file create_dir firm_new
Created Directory at: firm_new
6. Copiare i file .CWE e .NVU (carrier PRI) su CG flash:
gw-action:request file copy source tftp://
/
destination/storage/firm_new/
Esempio:
CellularGateway# gw-action:request file copy source tftp://192.168.1.2/fw.bin destination/storage/firm_new/fw.bin
7. Verificare che i file .CWE e .NVU (carrier PRI) siano stati scaricati correttamente nella cartella appena creata:
CellularGateway# gw-action:request file list fw_folder
-rw-r--r-- 50575 May 19 06:57 EM9190_03.09.11.00-001_GENERIC_030.044_006.nvu
-rw-r--r-- 91579911 May 19 06:50 EM9190_03.09.11.00-002.cwe
CellularGateway#
8. Verificare le versioni correnti del firmware e del sistema PRI:
CellularGateway# show cellular 1 hardware
Modem Firmware Version = SWIX55C_01.07.13.00 000000 jenkins
Device Model ID = EM9190
International Mobile Subscriber Identity (IMSI) = 123456700004023
International Mobile Equipment Identity (IMEI) = 356805510129085
Integrated Circuit Card ID (ICCID) = 8952530076180184023
Mobile Subscriber Integrated Services Digital Network Number (MSISDN) =
Factory Serial Number (FSN) = 4H1531500901A1
Current Modem Temperature = 35 deg C
PRI SKU ID = 1104703
PRI Version = 016.006_004 Carrier = GENERIC
OEM PRI Version = 001.006
Modem Status = MODEM_STATE_NETWORK_READY
CellularGateway#
CellularGateway#
CellularGateway# show cellular 1 firmware Firmware
Activation Mode = AUTO
INDEX CARRIER FW VERSION PRI VERSION STATUS
------------------------------------------------------
1 GENERIC 01.07.13.00_GEN 016.006_004 ACTIVE
CellularGateway#
9. Avviare l'aggiornamento del firmware del modem utilizzando il comando:
cellular 1 upgrade firmware <created_earlier_folder_directory>
Nota: non rimuovere l'alimentazione o ricaricare il router durante il processo di aggiornamento del firmware.
Esempio:
CellularGateway# cellular 1 upgrade firmware /flash/firm_new
status inprogress response
Firmware upgrade is in progress!!!
CellularGateway#
Nota: assicurarsi di conservare nella cartella creata solo i file del firmware necessari per evitare conflitti nel caso in cui nella stessa cartella siano archiviate più versioni.
Nota: per il modem SWI EM9190, se la versione corrente è 01.07.08, eseguire l'aggiornamento a 01.07.13 prima di eseguire l'aggiornamento alle versioni più recenti.
10. Verificare che il firmware del modem e il sistema PRI vettore siano stati aggiornati correttamente:
CellularGateway# show cellular 1 hardware
Modem Firmware Version = SWIX55C_03.09.11.00 7bf975 jenkins
Device Model ID = EM9190
International Mobile Subscriber Identity (IMSI) = 123456700004023
International Mobile Equipment Identity (IMEI) = 356805510129085
Integrated Circuit Card ID (ICCID) = 8952530076180184023
Mobile Subscriber Integrated Services Digital Network Number (MSISDN) =
Factory Serial Number (FSN) = 4H1531500901A1
Current Modem Temperature = 35 deg C
PRI SKU ID = 1104703
PRI Version = 030.044_006
Carrier = GENERIC
OEM PRI Version = 001.006
Modem Status = MODEM_STATE_NETWORK_READY
CellularGateway#
CellularGateway#
CellularGateway#show cellular 1 firmware
Firmware Activation Mode = AUTO
INDEX CARRIER FW VERSION PRI VERSION STATUS
--------------------------------------------------------
1 GENERIC 03.09.11.00_GEN 030.044_006 ACTIVE
CellularGateway#
11. Per l'aggiornamento di PRI OEM, ripetere gli stessi passaggi con i file .NVU per PRI OEM.
Conclusioni
Si consiglia di eseguire sempre la versione software più recente disponibile per il gateway cellulare e il firmware più recente del modem in quanto contiene i più recenti file PRI richiesti per il supporto del vettore cellulare.
