Risoluzione dei problemi "Auto Ampli Control Disabled Alarm" in NCS1K

Introduzione

Questo documento descrive come risolvere i problemi relativi alla bassa potenza di trasmissione dell'amplificatore cancellando l'allarme "Auto ampli control disabled".

Risoluzione dei problemi relativi all'allarme disattivato per il controllo automatico dell'ampiezza in NCS1K

L'amplificatore EDFA (Erbium Doped Fiber Amplificer) riduce la potenza di trasmissione e riduce il guadagno in quanto il controllo Auto Ampli è disattivato.

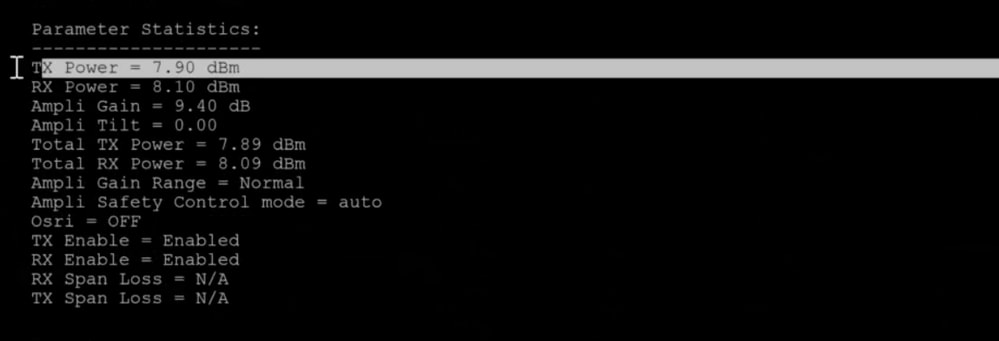

show controller ots 0/x/0/x:

Valori delle prestazioni dell'amplificatoreAllarme sul nodo

L'allarme "Auto Ampli Control Disabled" (Controllo automatico amplificatore disattivato) si attiva se la differenza di livello di alimentazione tra due canali supera il valore delta configurato.

In questo caso, il valore Delta è stato di 5 dB, ma la differenza tra i canali è stata superiore a 5 dB,

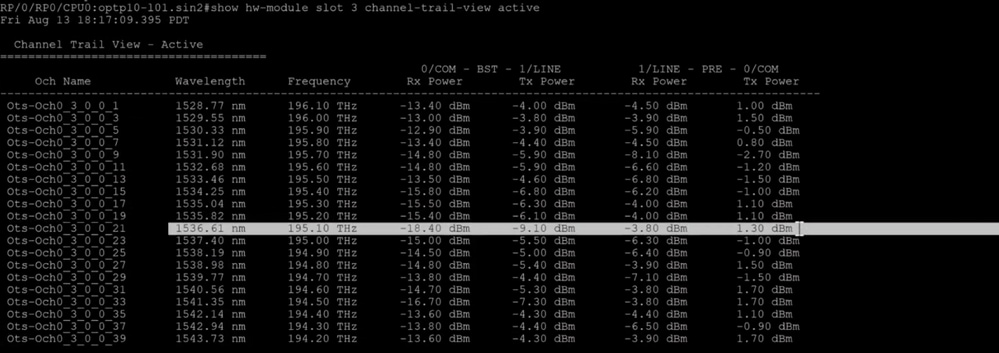

show hw-module slot x channel-trail-view active :

channel power view
Qui alcuni canali ricevono l'alimentazione come -12.xx e il canale n. 21 riceve l'alimentazione come -18.xx, quindi la differenza è 6 dB che è più del valore Delta.

Quando la differenza è maggiore del valore delta, il controllo Amplificatore è disabilitato. Si vede ancora la potenza di uscita ma la regolazione del guadagno non avviene secondo la progettazione.

Per controllare il valore delta:show controler ots 0/x/0/x

Output di esempio:

controller State: Up
Transport Admin State: In Service
Port Type: Line

Laser State: On
 Optics Status::
         Alarm Status:

         -------------

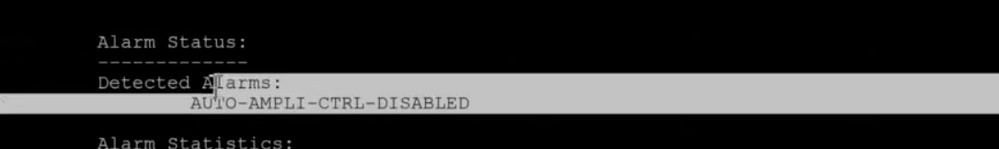

         Detected Alarms:
                 AUTO-AMPLI-CTRL-DISABLED
         Alarm Statistics:
         -----------------
         LOW-RX-PWR = 0
         LOW-TX-PWR = 0
         RX-LOS-P = 5
         RX-LOC = 1
         AMPLI-GAIN-DEG-LOW = 0
         AMPLI-GAIN-DEG-HIGH = 0
         AUTO-LASER-SHUT = 5
         AUTO-POW-RED = 5
         AUTO-AMPLI-CTRL-DISABLED = 5
         AUTO-AMPLI-CFG-MISMATCH = 0
         SWITCH-TO-PROTECT = 0
         AUTO-AMPLI-CTRL-RUNNING = 2
         Parameter Statistics:
         ---------------------
         TX Power = 3.80 dBm
         RX Power = -9.70 dBm
         Ampli Gain = 19.50 dB
         Ampli Tilt = 0.00
         Total TX Power = 4.09 dBm
         Total RX Power = -8.50 dBm
         Ampli Gain Range = Normal
         Ampli Safety Control mode = auto
         Osri = OFF
         TX Enable = Enabled
         RX Enable = Enabled
         RX Span Loss = N/A
         TX Span Loss = N/A
         Rx Low Threshold Current = -25.0 dBm
         Back Reflection = -27.30 dBm
         Configured Parameters:
         -------------
         Rx Low Threshold = -25.0 dBm
         Tx Low Threshold = -20.0 dBm
         Ampli Gain = 1.00 dB
         Ampli Tilt = 0.00
         Ampli Channel power = 3.00 dBm
         Channel Power Max Delta = 3.00 dBm
         Ampli Channel Psd = 31.250 nW/MHz
         Rx Low Threshold Psd = 0.099 nW/MHz
         Ampli Control mode = Automatic
         Ampli Safety Control mode = auto
         Osri = OFF
         TX Enable = Enabled
         RX Enable = Enabled

Qui il valore delta è 3dB e la differenza tra i canali è 6dB.

Soluzione permanente:

Verificare nel pannello patch se sono presenti canali che dispongono di meno energia.

Pulire/sostituire i cavi patch, se necessario, per migliorare la potenza del canale.

Quando la potenza diventa uguale o inferiore al valore delta, l'allarme si spegne e la potenza in uscita viene regolata come richiesto.

Soluzione temporanea:

Una soluzione temporanea consiste nell'aumentare il valore delta con queste modifiche alla configurazione per ripristinare il traffico:

config ter

controller ots 0/x/0/x

channel-power-max-delta 80 (change delta to 8)

Assicurarsi di ripristinare il valore delta predefinito della configurazione dopo l'implementazione della soluzione permanente.
