Implementazione dell'handoff da VxLAN/EVPN a MPLS/SR in Nexus 9000
Sommario
Introduzione
In questo documento viene descritto come configurare VxLAN VPN over Segment Routing MPLS handoff sugli switch Cisco Nexus serie 9000.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
- VPN MPLS layer 3
- MP-BGP
- Ciclo segmento
Componenti usati
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
- BL // N9K-C93240YC-FX2 // 9.3(3)
- ASR1K / 16.12.02
- Dorso-1 // N9K-C92160YC-X // 9.2(3)
- PE // N9K-C93240YC-FX2 // 9.3(3)
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
Le installazioni di centri dati (DC) hanno adottato VXLAN EVPN per i suoi vantaggi, quali apprendimento del control-plane EVPN, multitenancy, mobilità perfetta, ridondanza e aggiunte POD più semplici. Analogamente, il CORE è una rete MPLS L3VPN basata sul protocollo LDP (Label Distribution Protocol) o in transizione dal tradizionale sublay basato su LDP di MPLS L3VPN a una soluzione più sofisticata come il Segment Routing (SR).
Il routing dei segmenti è un metodo di inoltro dei pacchetti sulla rete basato sul paradigma del routing di origine. L'origine sceglie un percorso e lo codifica nell'intestazione del pacchetto come un elenco ordinato di segmenti. I segmenti sono un identificatore per qualsiasi tipo di istruzione.
Vantaggi della SR
Il ciclo di segmenti viene adottato per i relativi vantaggi, quali:
- Piani di controllo MPLS IGP unificati.
-
Pronto per SDN: Il routing dei segmenti è stato creato per SDN ed è alla base di AER (Application Engineered Routing). SR prepara le reti per i modelli aziendali, dove le applicazioni possono indirizzare il comportamento della rete. SR offre il giusto equilibrio tra intelligenza distribuita e ottimizzazione e programmazione centralizzate.
-
Configurazione minima: Il routing dei segmenti per TE richiede una configurazione minima sul router di origine.
-
Bilanciamento del carico: A differenza di RSVP-TE, il bilanciamento del carico per il routing dei segmenti può essere eseguito in presenza di percorsi multipli (ECMP, Equal Cost Multiple Paths).
-
Supporta Fast Reroute (FRR): Fast Reroute consente l'attivazione di un percorso di backup preconfigurato entro 50 millisecondi dall'errore di un percorso.
-
Distribuzione plug-and-play: I criteri di routing dei segmenti sono interoperabili con i piani di controllo e dati MPLS esistenti e possono essere implementati in una distribuzione esistente.
Linee guida e limitazioni per configurare la perfetta integrazione di EVPN con L3VPN (MPLS SR)
| Funzionalità |
Cisco Nexus 9300-FX2 Switch |
Switch Cisco Nexus 9504 e 9508 con schede di linea -R |
Commenti |
|---|---|---|---|
| VXLAN VPN su SR-L3VPN |
Sì |
Sì |
Estendere la connettività di layer 3 tra diversi pod DC Sottolineare IGP/BGP con estensioni SR. |
| VXLAN VPN su SR-L3VPN |
Sì |
Sì |
Estendere la connettività di layer 3 tra il POD DC con VXLAN e qualsiasi dominio (DC o CORE) con SR. |
| VXLAN VPN su MPLS L3VPN (LDP) | No |
Sì |
Il sottostrato è LDP. |
Configurazione

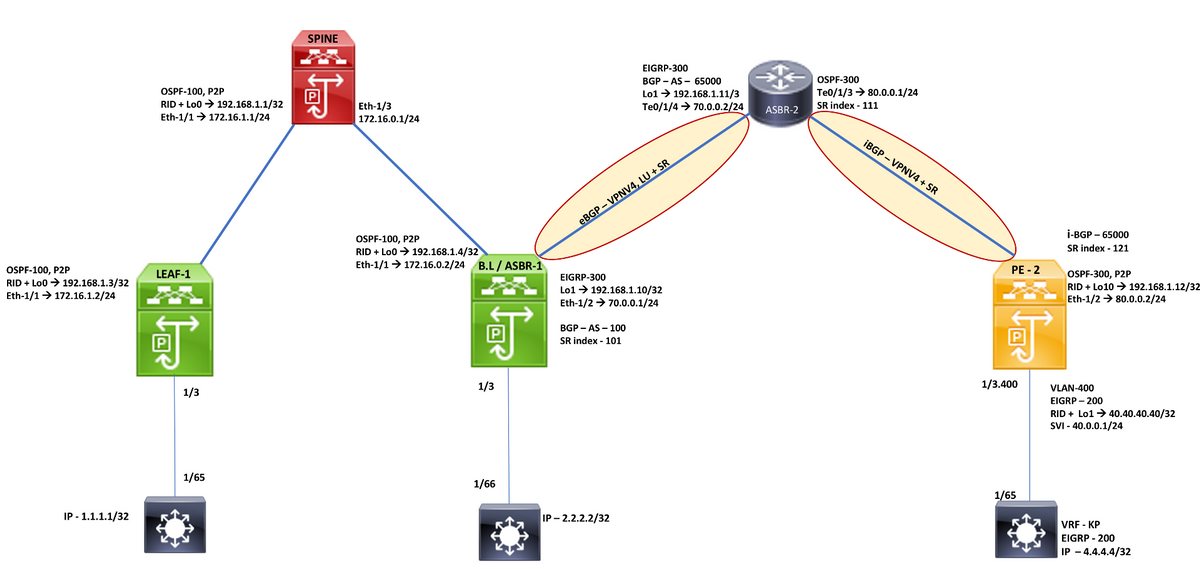

Esempio di rete

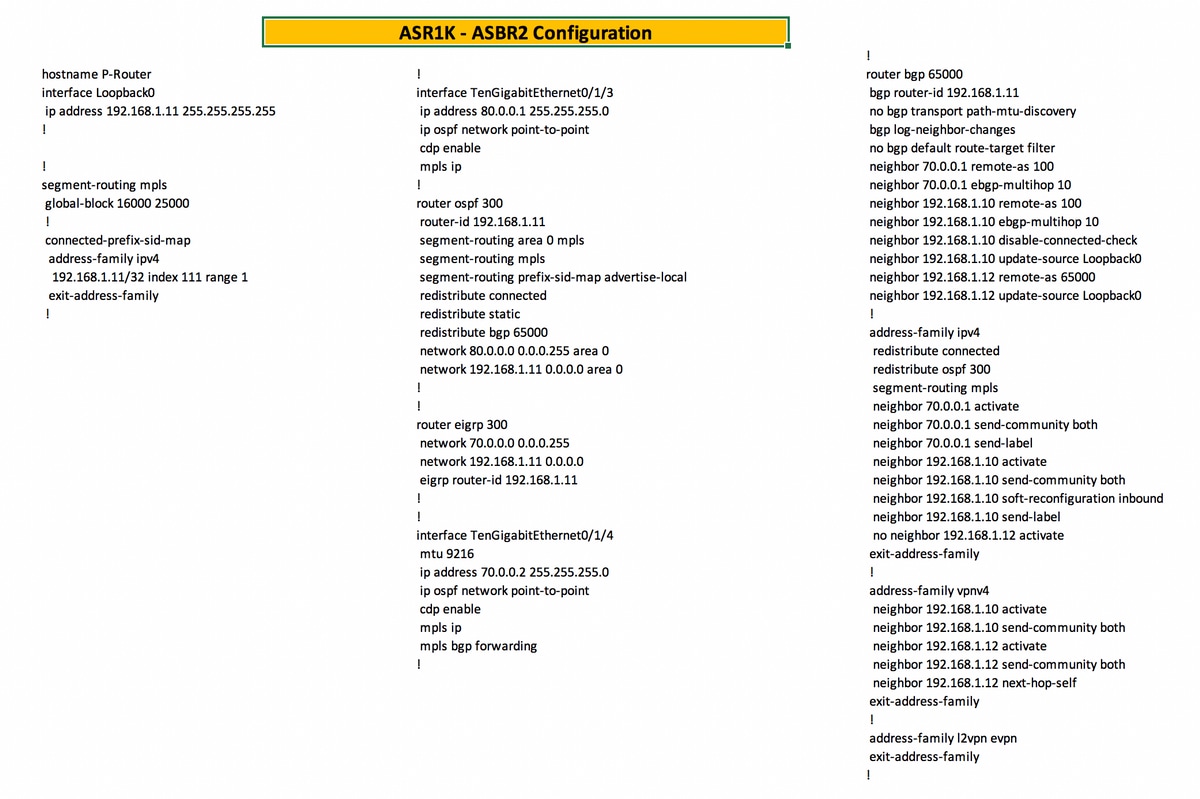

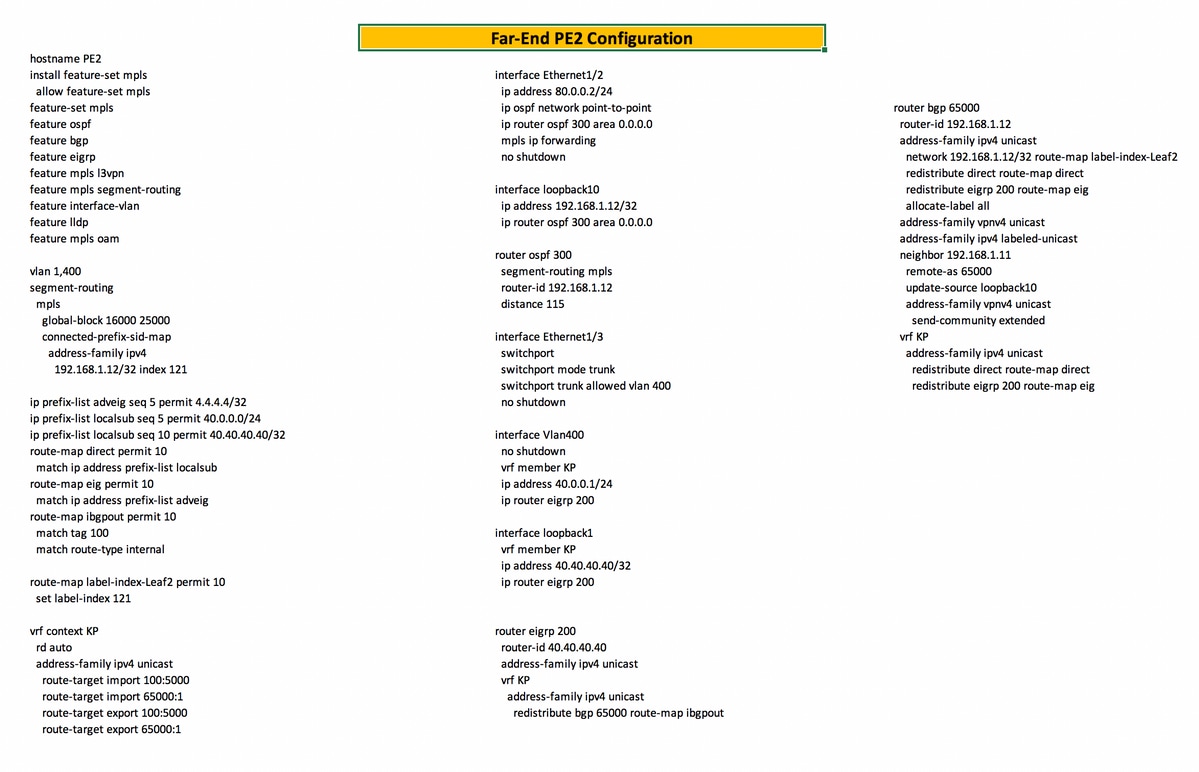

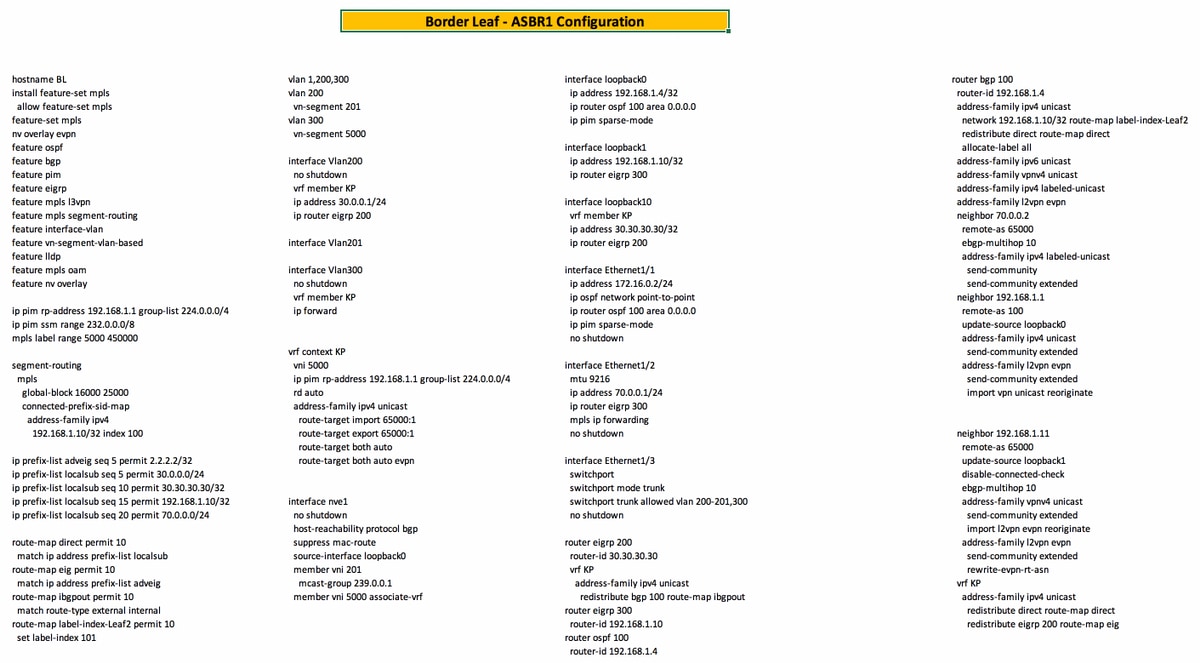

Configurazione

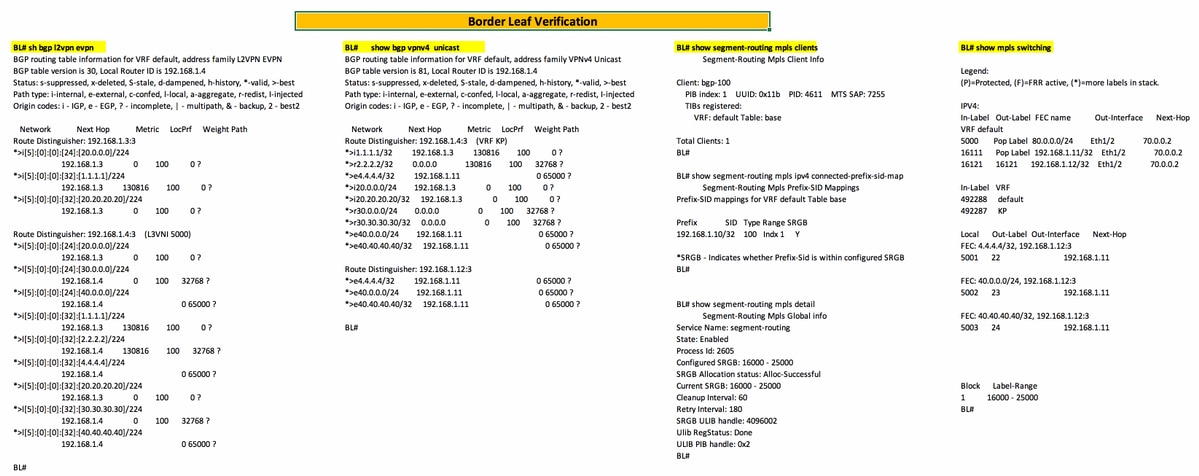

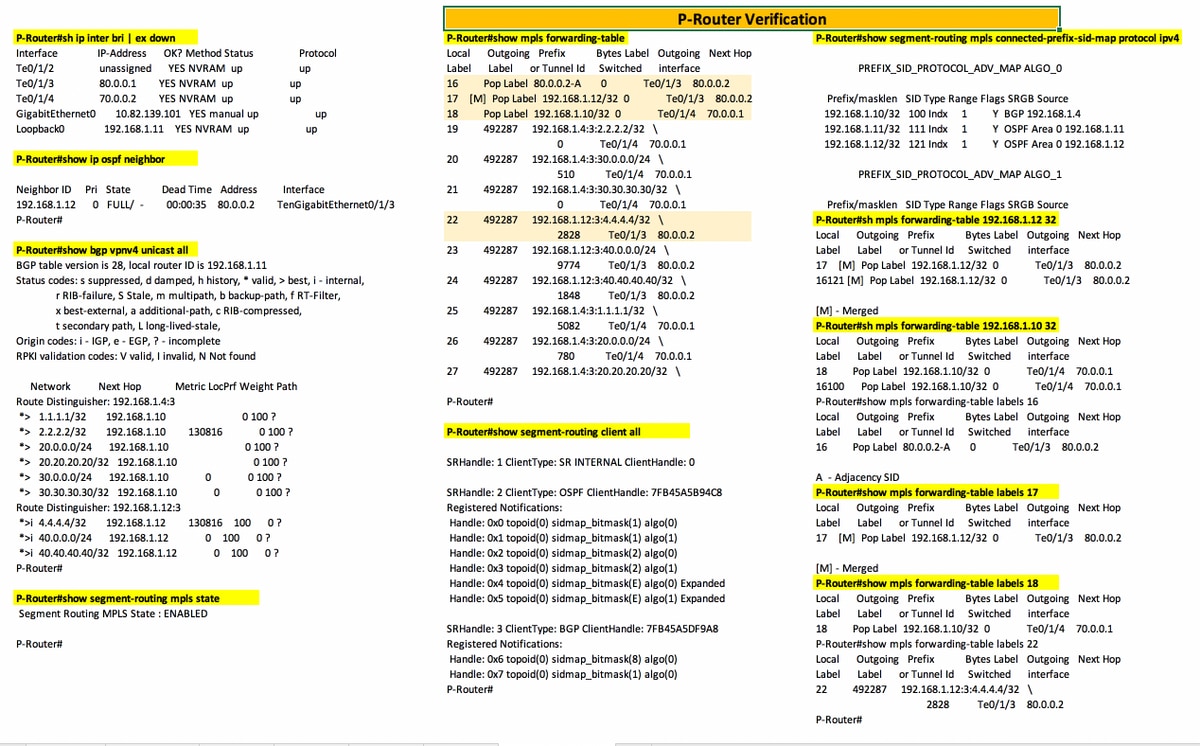

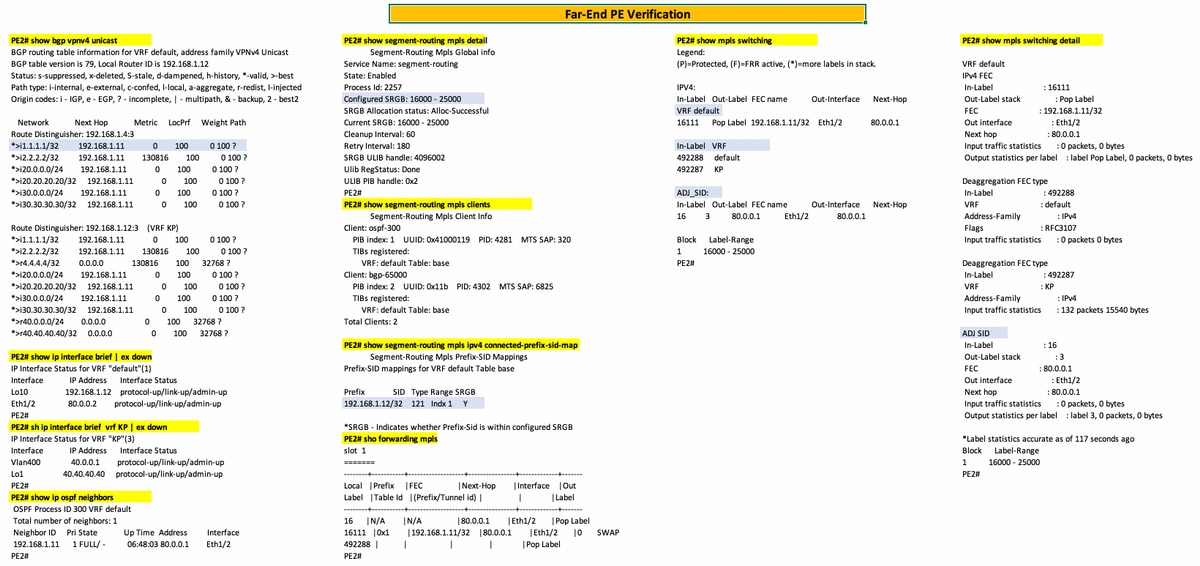

Verifica
Informazioni correlate
