Introduzione
Questo documento descrive la procedura richiesta per configurare il multicast all'interno di Unified Computing Systems (UCS). Il multicast (MCAST) è la capacità di inviare dati attraverso una rete a più utenti contemporaneamente (comunicazione di gruppo uno-a-molti o molti-molti). Il protocollo IGMP (Internet Group Management Protocol) è un componente cruciale del multicast. Lo scopo principale di IGMP è quello di consentire agli host di comunicare il proprio desiderio di ricevere il traffico multicast ai router multicast IP sulla rete locale. In cambio, consente ai router multicast IP di "unirsi" al gruppo multicast specificato e di iniziare a inoltrare il traffico multicast sul segmento di rete verso l'host.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
- UCS
- Nexus Multicast Switching
Componenti usati
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
- Fabric Interconnect - 6100 / 6200
- UCSM (Unified Computing System Manager)
- Interruttore a monte (EX; Nexus 5000)
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
Prima di Unified Computing System Manager (UCS-M) versione 2.1:
- Per impostazione predefinita, lo snooping IGMP è abilitato per il multicast nell'UCS e non può essere disabilitato. (I Cisco Technical Assistance Center (TAC) potrebbero essere disabilitati tramite il plug-in di debug).
- Le interconnessioni fabric UCS non dispongono di funzionalità di query IGMP; è quindi necessario attivare la funzionalità di query in un dispositivo nella rete L2 upstream.
- Affinché l'operazione funzioni, è necessario avere un router multicast nella VLAN o un query IGMP nella VLAN.
Del Mar 2.1 Note:
- Per impostazione predefinita, lo snooping IGMP è abilitato, gli amministratori di rete devono esaminare attentamente eventuali requisiti per disabilitare lo snooping IGMP e le prestazioni dannose che potrebbero verificarsi.
- La configurazione dello snooping IGMP è disponibile e configurabile solo per VLAN; non è possibile abilitare o disabilitare lo snooping IGMP a livello globale.
- La capacità di disabilitare lo snooping IGMP è supportata sia in modalità host finale (EHM) che in modalità switch.
- Nessun supporto per Criteri multicast su gruppi di rete (un'altra nuova funzionalità di Del Mar).
Specifiche di Fabric Interconnect:
- Per un'interconnessione fabric serie 6100 (FI), tutte le VLAN possono usare solo la policy multicast predefinita; tuttavia, l'utente può modificare gli stati IGMP Snooping/Querier di questo criterio predefinito. Se si configurano altri criteri multicast, viene generato un errore, "Per le Vlan in X Fabric Interconnect, è supportato solo il criterio multicast predefinito."
- La modifica del criterio multicast per una determinata VLAN (a un criterio diverso da quello predefinito) è supportata solo sugli switch 6200 e NON sugli switch 6100. Poiché i 6100 FI non possono avere criteri multicast diversi sulle proprie VLAN, è possibile che sia presente una limitazione nell'ASIC di Gatos. Questa limitazione non esiste per i 6200 FI con ASIC Carmel.
Opzioni di configurazione del multicast UCS
Configurazione in modalità host finale
Snooping IGMP abilitato / Query IGMP abilitato
- Invia solo le interrogazioni ai blade. Non invia query IGMP alla rete upstream.
- I FI non inviano le query IGMP allo switch a monte in quanto ciò contraddice il ruolo della modalità host finale nella rete. Ciò può causare traffico multicast indesiderato (sia di controllo che di dati) inviato agli FI. Questo è il motivo per cui si è deciso di affidare agli EHM FI la responsabilità di trasmettere le query IGMP solo ai propri blade.
- Di conseguenza, è necessario utilizzare una delle configurazioni approvate:
Configurazioni approvate:
Configurare il querier IGMP sullo switch a monte con lo snooping IGMP abilitato o disabilitare lo snooping IGMP sullo switch a monte per inondare il traffico multicast. In alternativa, modificare gli FI in modalità switch.
Snooping IGMP abilitato / Query IGMP disabilitato
- La modalità predefinita è la stessa delle versioni precedenti a Del Mar.
- Richiede: IGMP Querier nello switch a monte per la VLAN con snooping IGMP abilitato o router multicast nella VLAN.
Snooping IGMP disabilitato / Query IGMP disabilitato
- Gli IF inondano il traffico multicast nella VLAN.
- Per il corretto funzionamento è necessaria una delle configurazioni approvate:
Configurazioni approvate:
Sullo switch a monte, lo snooping IGMP può essere abilitato o disabilitato per inondare il traffico multicast.
Snooping IGMP disabilitato / Query IGMP abilitato
- Configurazione non valida.
- Questo è bloccato correttamente dal modulo UCSM.
Configurazione in modalità di commutazione
Snooping IGMP abilitato / Query IGMP abilitato
- I FI inoltrano le query IGMP alla rete upstream.
- Gli switch a monte apprendono le informazioni sul querier IGMP configurato sugli FI, quindi genera e inoltra il traffico MCAST verso gli FI.
- Richiede: Switch a monte con snooping IGMP abilitato o con snooping disabilitato per inondare il traffico multicast.
Snooping IGMP abilitato / Query IGMP disabilitato
- La modalità predefinita è identica a quella delle versioni precedenti a Del Mar.
- Richiede: IGMP Querier nello switch a monte per la VLAN con snooping IGMP abilitato o router multicast nella VLAN.
Snooping IGMP disabilitato / Query IGMP disabilitato
- Gli IF inondano il traffico multicast nella VLAN.
- Richiede: Switch a monte con snooping IGMP abilitato o disabilitato per inondare il traffico multicast.
Snooping IGMP disabilitato / Query IGMP abilitato
- Configurazione non valida.
- Questo è bloccato correttamente dal modulo UCSM.
UCS e configurazione upstream
Configurazione - Creazione
Lo snooping IGMP è disponibile su base VLAN e non a livello di interfaccia. Da UCSM, questa può essere configurata con un criterio multicast su una VLAN denominata.
1. Aggiungere un nuovo nodo Criteri multicast in LAN> LAN > Criteri> radice.
2. È disponibile il supporto per la creazione, la modifica e l'eliminazione di criteri multicast.
3. Quando si crea una VLAN, è possibile selezionare un criterio multicast esistente.
4. E il supporto per collegare un criterio multicast esistente con una VLAN già creata.

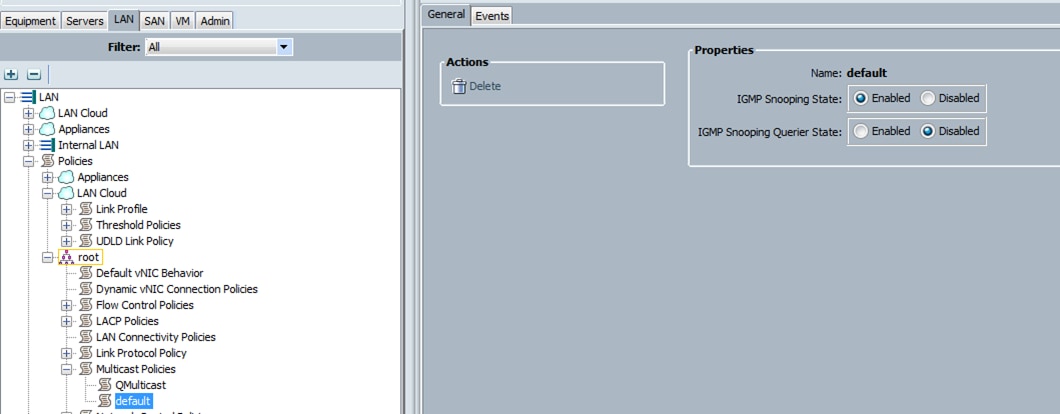

Criterio predefinito
Il criterio multicast predefinito rimane in linea con il comportamento di interconnessione dell'infrastruttura prima della versione 2.1 di Mar:
Snooping IGMP Attivato
IGMP Querier- Disabilitato
Configurazione - Creazione continua
Passaggio 1. Aggiungere un nuovo nodo Criteri multicast in LAN > LAN > Criteri > radice.
Passaggio 2. Fare clic con il pulsante destro del mouse su Criteri multicast, quindi scegliere Crea criterio multicast.
Passaggio 3. Viene quindi visualizzato quanto segue:
Fornire un nome e configurare gli stati di IGMP Snooping e Snooping Querier.
Passaggio 4. Se si tenta di disabilitare lo snooping IGMP quando il programma è abilitato, viene generato un errore, in quanto la configurazione non è valida.
Passaggio 5. Durante la creazione di una nuova VLAN, è disponibile un'opzione e per specificare il nome del criterio multicast.
Configurazione - Assegna
Esempi di regole diverse impostate sulla VLAN. Il nome del criterio multicast è il nome configurato dove l'istanza del criterio multicast è effettivamente utilizzata dalle interconnessioni dell'infrastruttura.
Se si creano più oggetti VLAN che puntano allo stesso ID VLAN, quando si applica una policy multicast, questa viene applicata a tutti gli oggetti VLAN con lo stesso ID VLAN. L'ultimo criterio multicast applicato viene applicato a tutti. Esempio: QMulticast modificato in Snoop_off_qu_off (Vlan 38).
Creazione dei criteri multicast UCS tramite CLI
- Aggiungere un nuovo comando per creare un criterio multicast nell'ambito org.
MiniMe-B# ambito org
MiniMe-B /org # creazione mcast-policy <nome>
- Impostare le proprietà per i criteri multicast.
MiniMe-B /org/mcast-policy #set querier <abilita/disabilita>
MiniMe-B /org/mcast-policy #set snooping <abilita/disabilita>
- Nuovo comando per visualizzare i criteri multicast esistenti.
MiniMe-B # scope org
MiniMe-B /org # show mcast-policy
- Nuovo comando per eliminare il criterio multicast esistente.
MiniMe-B # scope org
MiniMe-B /org # delete mcast-policy <nome>
- Quando si crea una VLAN, l'utente può aggiungere alla VLAN un criterio multicast esistente.
MiniMe-B# scope eth-uplink
MiniMe-B /eth-uplink # scope vlan <vlan>
MiniMe-B /eth-uplink/vlan # set mcastpolicy <nome>
Configurazione sullo switch upstream
- Sullo switch a monte, è necessario configurare il querier dello snooping IGMP su una VLAN specifica e il querier dello snooping IGMP deve corrispondere all'IP nel criterio multicast UCS.
AGR012-5K-A(config)# vlan 38
AGR012-5K-A(config-vlan)# configurazione vlan 38
AGR012-5K-A(config-vlan-config)# ip igmp snooping querier 172.16.38.124 (IP è probabilmente diverso)
Verifica
- Show ip igmp snooping vlan <id vlan> (questa operazione può essere eseguita sullo switch Upstream o sull'interconnessione dell'infrastruttura).
(L'output del comando snooping UCS per la VLAN 38 verifica che il querier sia configurato sull'UCSM e sull'N5k e mostra che solo il querier sull'N5k è attualmente attivo (come previsto). Mentre la VLAN 39 non è configurata.
- Show ip igmp snooping querier vlan <id vlan> (questa operazione può essere eseguita sullo switch Upstream o sull'interconnessione dell'infrastruttura).
- Show ip igmp snooping groups vlan <vlan id> (questa operazione può essere eseguita sullo switch Upstream o sull'interconnessione dell'infrastruttura).
- Mostra le porte attive per multicast e il querier IGMP.
- Show ip igmp snooping statistics vlan<vlan id> (questa operazione può essere eseguita sullo switch Upstream o sull'interconnessione fabric).
- AGR012-5K-A#show mac address-table multicast
Legend: - primary entry, G - Gateway MAC, (R) - Routed MAC, O - Overlay MAC age - seconds since last seen,+ - primary entry using vPC Peer-Link VLAN MAC Address Type age Secure NTFY Ports ---------+-----------------+--------+---------+------+----+------------------ 38 0100.5e10.2604 igmp 0 F F Eth1/2 Router 38 0100.5e7f.fffd igmp 0 F F Eth1/2 Router 0100.5e7f.2604 = 224.127.38.4 (Multicast Group Address) 0100.5e7f.fffd = 224.127.255.253 (Multicast Group Address)
- AGR012-5K-A# ethanalyzer local interface inbound-low display-filter igmp limite
In questo modo non vengono acquisiti dati video effettivi, ma solo dati IGMP. Questo strumento acquisisce il traffico di controllo. (ES. indica quando un host si unisce o esce dal gruppo.)
Capturing on inband 2009-12-02 02:11:34.435559 172.16.38.5 -> 224.0.0.22 IGMP V3 Membership Report / Join group 224.0.0.252 for any sources 2009-12-02 02:11:55.416507 172.16.38.6 -> 224.0.0.22 IGMP V3 Membership Report / Leave group 236.16.38.4 2009-12-02 02:11:55.802408 172.16.38.6 -> 224.0.0.22 IGMP V3 Membership Report / Leave group 236.16.38.4 2009-12-02 02:11:59.378576 172.16.38.6 -> 224.0.0.22 IGMP V3 Membership Report / Join group 236.16.38.4 for any sources
Risoluzione dei problemi
- Questa applicazione viene scaricata su due host diversi, mittente e destinatario. che consente di generare traffico multicast con il trasferimento di un file da un'origine a più destinazioni contemporaneamente con un unico comando.
(Ecco le immagini che mostrano come eseguire lo streaming sul VLC. Sono disponibili diverse informazioni su come eseguire questa procedura online.)
Come generare il traffico IGMP e multicast con Iperf?
- Iperf o Jperf è uno strumento molto utile che può generare traffico IGMP e multicast, può essere eseguito su Linux e Windows OS.
-
CLI mittente multicast.
# iperf -c 239.1.1.1 -i 1 -u -t 600 -b 10M iperf sender options: -c 239.1.1.1 : send traffic to multicast IP address 239.1.1.1 -i 1 : update interval is 1 second -u : UDP traffic, multicast is based on UDP -t 600 : send traffic for 600 seconds -b 10M: UDP traffic bandwidth is10Mbps
-
CLI del ricevitore multicast.
# iperf -s -B 239.1.1.1 -i 1 -u iperf receiver options: -s : server mode -B 239.1.1.1 : listening to IP address 239.1.1.1, as it is a multicast IP address, so this is a multicast receiver. -i 1 : update interval is 1 second -u : UDP traffic, multicast is based on UDP
