Risoluzione dei problemi di EDID e connessione della videocamera su un endpoint

Introduzione

In questo documento viene descritto come risolvere i problemi con le videocamere connesse a un endpoint registrato nel cloud causato da EDID.

Prerequisiti

Requisiti

Si consiglia di familiarizzare con questi argomenti:

• Control Hub Platform
• Amministrazione degli endpoint tramite l'interfaccia grafica utente (GUI) dell'endpoint e sezione "Devices" dell'hub di controllo
• RoomOS
• Cablaggio HDMI

Componenti usati

Le apparecchiature qui elencate sono state utilizzate per eseguire i test e produrre i risultati descritti nel presente documento:

• Endpoint Codec Pro
• 2 telecamere PTZ 4K montate a parete (una delle telecamere è montata in orientamento normale, mentre la seconda è capovolta).
• Le telecamere sono collegate via LAN all'endpoint, ma non vi sono cavi ethernet collegati direttamente dall'endpoint alla telecamera. È stato utilizzato un trasmettitore/ricevitore.
• Organizzazione hub di controllo

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Spiegazione di base EDID

EDID o Extended Display Identification Data è un handshake digitale utilizzato quando si collegano due dispositivi (un dispositivo multimediale e uno schermo) tramite un cavo HDMI. Questo handshake viene utilizzato dai dispositivi collegati per negoziare parametri quali la frequenza di fotogrammi, la risoluzione e gli standard audio supportati. La negoziazione risulta in un elenco di parametri reciprocamente supportati che verranno utilizzati per la trasmissione dei contenuti video e audio tra loro tramite il cavo HDMI. L'handshake viene avviato una volta che entrambi i dispositivi sono stati avviati completamente ed entrambi cercano di ottenere i migliori risultati possibili (migliore risoluzione, frequenza di fotogrammi e altri parametri che possono essere supportati da entrambi i dispositivi). Questa stretta di mano viene eseguita in background. Si svolge molto velocemente e non ha risultati visibili per l'utente mentre si verifica. È praticamente istantaneo per un cavo HDMI di 1-2 metri senza dispositivi intermedi.

Descrizione dello scenario preciso

In una moderna configurazione di una sala conferenze, esiste una varietà di dispositivi diversi che possono essere utilizzati per ottenere il miglior risultato possibile. Parametri quali le dimensioni della stanza, gli angoli di visione e il numero di telecamere e microfoni influenzano la configurazione finale e il risultato che si può ottenere dall'utilizzo dell'endpoint. Nei casi in cui le dimensioni della stanza sono considerevoli, non è sempre possibile posizionare le telecamere e le altre periferiche vicino o vicino all'endpoint, poiché questo tipo di configurazione non può offrire un'esperienza di riunione ottimale per tutti gli utenti che possono occupare la stanza contemporaneamente.

Per questo motivo, in alcuni casi le telecamere devono essere posizionate a una distanza relativamente grande dal punto in cui è impostato il punto finale. Per collegare le telecamere alle porte di ingresso HDMI dell'endpoint, si possono utilizzare diverse alternative, tra cui:

• Utilizzando un cavo HDMI più lungo rispetto ai normali 1 o 2 metri.
• Collegamento di più cavi HDMI, utilizzando splitter o estensori HDMI per coprire la distanza dall'endpoint.
• Uso di switch HDMI.

Nello scenario descritto vengono evidenziati alcuni problemi. Se si utilizzano cavi HDMI di lunghezza superiore a 2 metri o si utilizzano estensori e splitter, la maggiore distanza percorsa dai segnali EDID lungo il cavo causa una perdita. Ciò può comportare che la negoziazione dell'EDID non abbia esito positivo o non dia il risultato previsto. Inoltre, a seconda del tipo di dispositivo, della configurazione e delle funzionalità, i dispositivi intermedi a volte non passano le informazioni EDID correttamente o affatto all'altro lato della connessione. Le videocamere PTZ e le altre videocamere collegate agli endpoint tramite HDMI possono essere interessate in modo diretto, e quindi l'EDID deve essere inviato all'endpoint con i parametri errati.

Ciò non è sempre completamente visibile all'utente finale, ma nell'esempio esaminato in questo articolo, si presume che si abbiano due telecamere PTZ 4K sui lati opposti di una stanza e che si desideri montare la telecamera 1 con orientamento normale e la telecamera 2 capovolta, montata sul soffitto della stanza (mostrata qui):

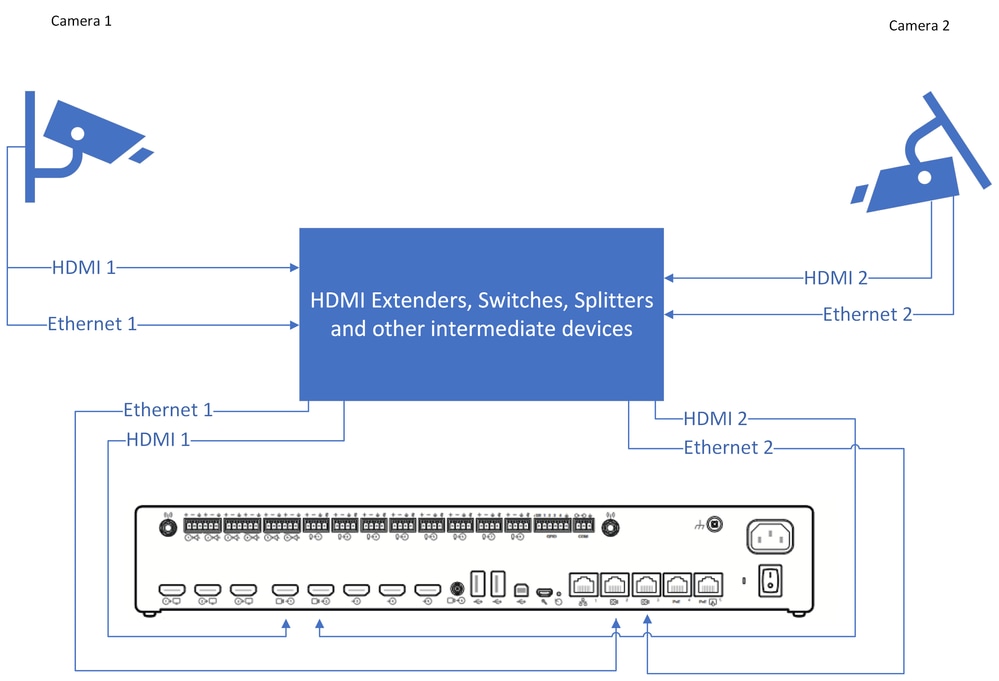

Diagramma connessione

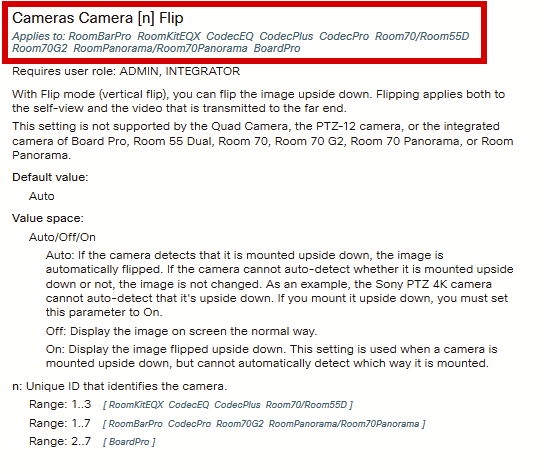

Affinché la telecamera 2 possa mostrare le riprese video nell'orientamento corretto e non capovolte, è necessario utilizzare la funzione "Camera [n] Flip" (questa funzione non è supportata da tutte le telecamere, ma è supportata da modelli specifici di PTZ 4K). Con questa configurazione specifica, a seconda di come EDID viene negoziato, notare che entrambe le telecamere stanno fornendo video al contrario. Il vostro pensiero immediato è che la funzione "Camera [n] Flip" non funziona, ma il problema è un po 'più complicato.

La funzione "Camera [n] Flip" si trova su un dispositivo Codec Pro registrato tramite cloud, andando alla sezione "Dispositivi" in Gestione nell'organizzazione Control Hub e scegliendo il dispositivo Codec Pro dall'elenco dei dispositivi.

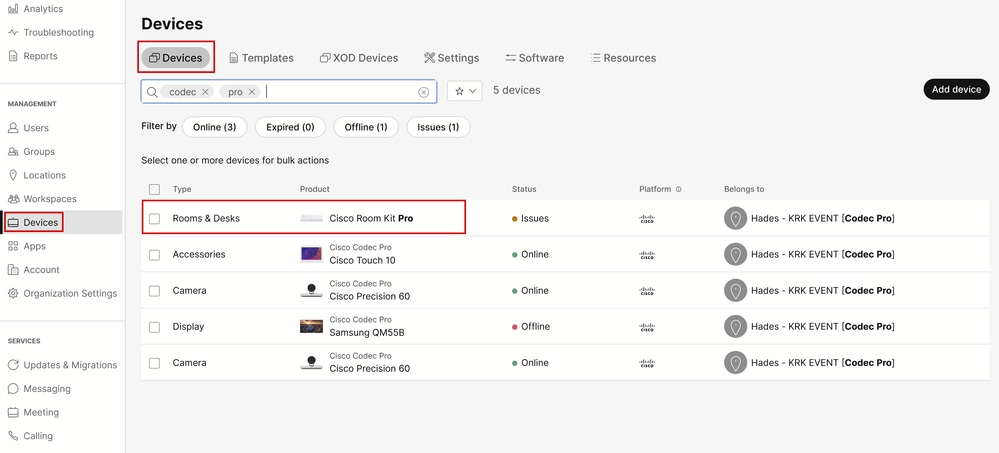

Sezione Control Hub Devices

Passare quindi alla sezione "Configurazioni" e selezionare "Tutte le configurazioni" come illustrato nella figura seguente:

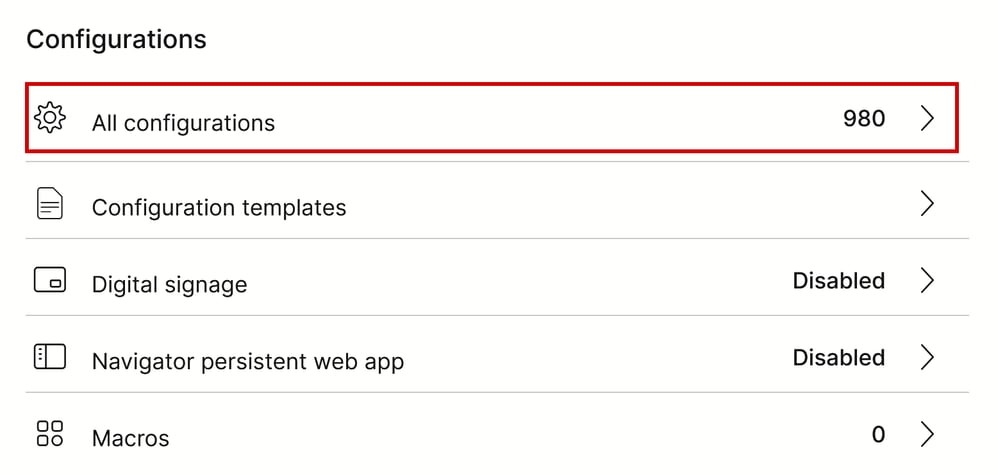

Sezione Configurazione endpoint in Control Hub

Nella barra di ricerca della nuova finestra, cercare il nome della funzione:

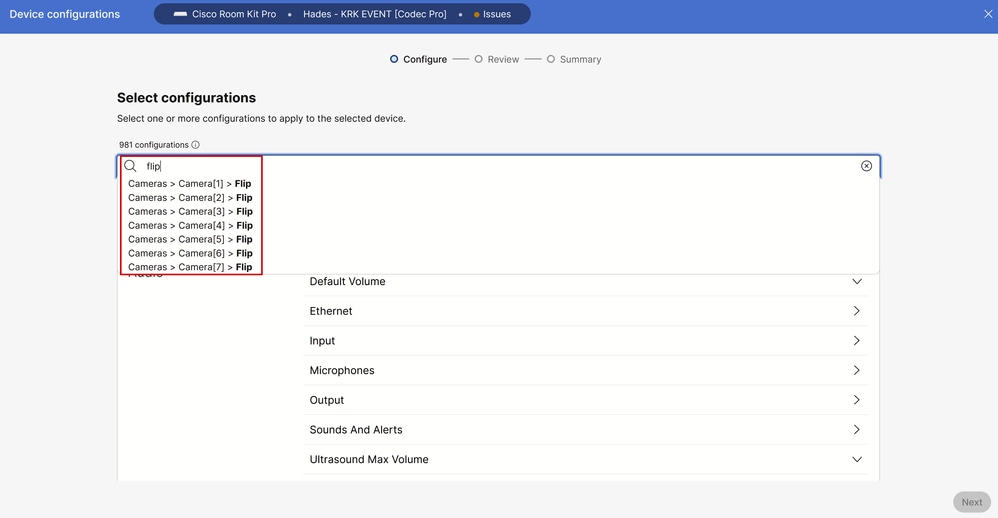

Menu Configurazioni dispositivo singolo in Control Hub

Dall'elenco nel menu a discesa, scegliere la fotocamera che viene distribuita capovolta. Nello scenario descritto nell'articolo, è la Telecamera 2 (vedere lo schema di connessione presentato in precedenza). Quindi accendi la funzione e fai clic su "Successivo":

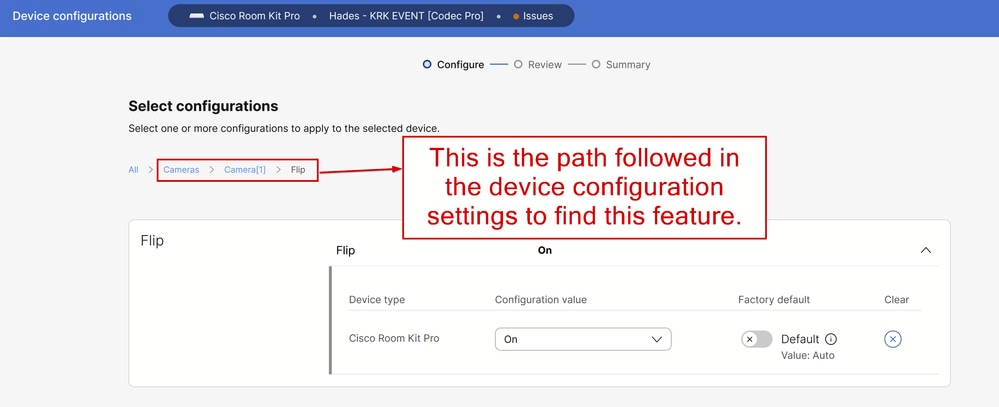

Camera Camera [n] Capovolgi la configurazione della funzione in Control Hub

Verificare quindi che la modifica che si sta apportando sia corretta e fare clic su "Applica":

Fotocamere Camera [n] Funzione Flip Revisione in Control Hub

Come procedere con la risoluzione dei problemi

In base allo schema di connessione, i cavi sono fisicamente collegati all'endpoint come segue:

• Telecamera 1 (telecamera orizzontale) => Collegata al connettore di ingresso HDMI 1
• Telecamera 2 (fotocamera capovolta) => Collegata al connettore di ingresso HDMI 2

In base alla configurazione effettuata fino a questo punto, è logico supporre che la funzione "Camera [n] Flip" non funzioni come previsto. Se si raccolgono i log degli endpoint, è possibile visualizzare:

*s Cameras Camera 1 DetectedConnector: 2
*s Cameras Camera 2 DetectedConnector: 1

La telecamera 1 viene rilevata sul connettore 2, ma è fisicamente collegata al connettore 1. La telecamera 2 viene rilevata sul connettore 1, ma è fisicamente collegata al connettore 2.

Questo significa che la funzione "Camera [n] Flip" è stata applicata alla Telecamera 1 (con orientamento orizzontale), e questo è il motivo per cui mostra il metraggio al contrario. La telecamera 2 è capovolta, senza apportare alcuna modifica alle impostazioni, per cui mostra le immagini così come sono. Quindi, a questo punto, entrambe le telecamere mostrano il video capovolto.

Questo accade perché le informazioni EDID utilizzate per identificare la posizione di connessione di ciascuna telecamera non vengono propagate correttamente da ciascuna connessione HDMI che inizia dalla telecamera all'endpoint. I dispositivi intermedi utilizzati per collegare le telecamere all'endpoint tramite HDMI in genere svolgono un ruolo in questo risultato.

Come risolvere il problema

Per risolvere il problema, è necessario configurare correttamente la funzione "AssignedSerialNumber" sulle impostazioni del codec Pro. Questa funzione consente di configurare manualmente il numero di serie di ciascuna telecamera sul relativo ID (la telecamera 1 deve avere un ID telecamera uguale a 1 e la telecamera 2 deve avere un ID telecamera uguale a 2). L'ID della fotocamera è il numero n in Camera [n]. Per impostazione predefinita, l'ID della fotocamera viene assegnato automaticamente a una fotocamera. Se le informazioni EDID non vengono trasmesse dalla fotocamera al dispositivo video, è possibile che l'ID della fotocamera non corrisponda al modo in cui le telecamere sono fisicamente collegate all'endpoint. Di conseguenza, quando si cerca di applicare una configurazione alla Telecamera 1, la Telecamera 2 ne viene influenzata una e viceversa.

Questa è la descrizione della funzione "AssignedSerialNumber" come descritto nella guida all'amministrazione di pagina 209 per RoomOS 11.9:

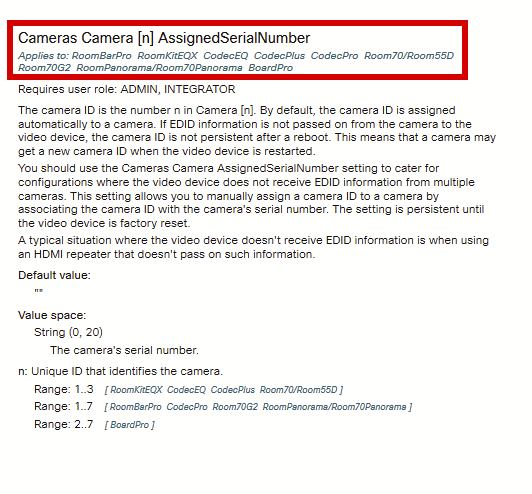

Camera Camera [n] AssignedSerialNumber (Numero di serie assegnato) nella Guida all'amministrazione

Per trovare la funzione "AssignedSerialNumber", è necessario accedere alle configurazioni dei dispositivi dall'hub di controllo come descritto in precedenza in questo articolo per la funzione "Camera [n] Inverti". Cercare il nome della funzionalità nella barra di ricerca:

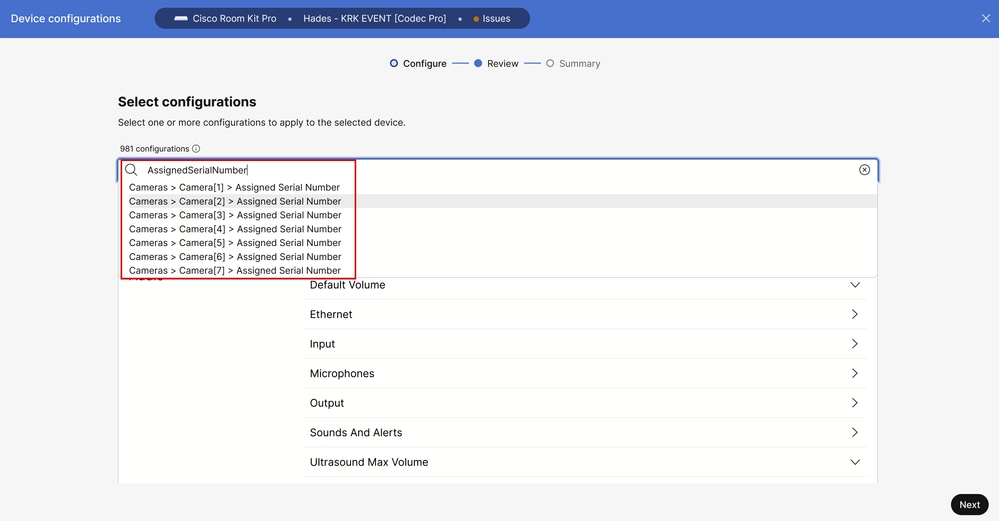

Camera Camera [n] AssignedSerialNumber Configuration nell'hub di controllo

In questa fase, è necessario selezionare le telecamere interessate. Per lo scenario di questo articolo, sono Camera 1 e Camera 2. La scelta della prima telecamera non è importante. La telecamera 1 viene rilevata sul connettore 2, ma è fisicamente collegata al connettore 1. La telecamera 2 viene rilevata sul connettore 1 ma è fisicamente collegata al connettore 2. È necessario sapere quale videocamera è fisicamente collegata a quale porta di ingresso HDMI. Selezionare il numero di serie assegnato alla telecamera 1 (il numero di serie visualizzato in questa immagine non è valido, è un numero casuale a scopo dimostrativo). Quindi immettere il numero seriale della Telecamera 1 collegata alla porta di ingresso HDMI 1 dell'endpoint e fare clic su "Next" (Avanti).

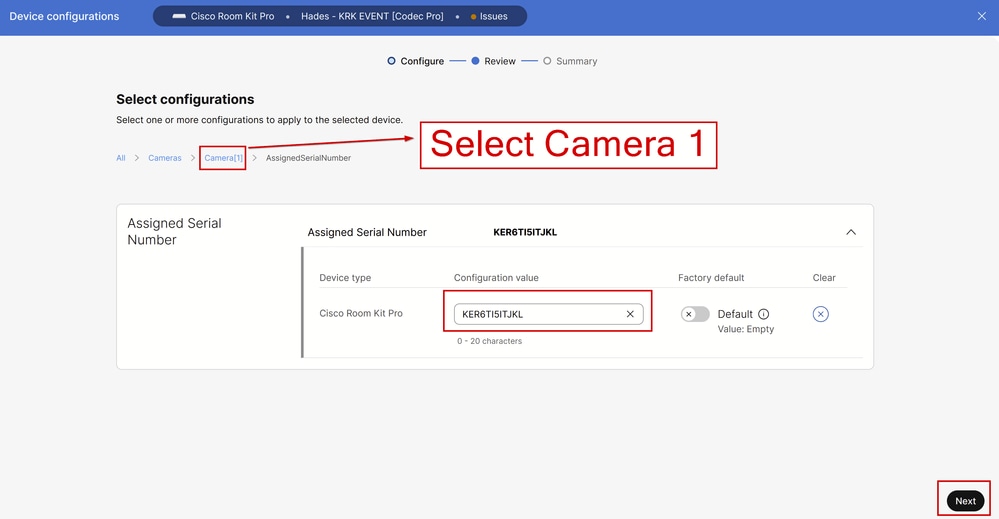

Camera Camera [n] AssignedSerialNumber Configuration nell'hub di controllo

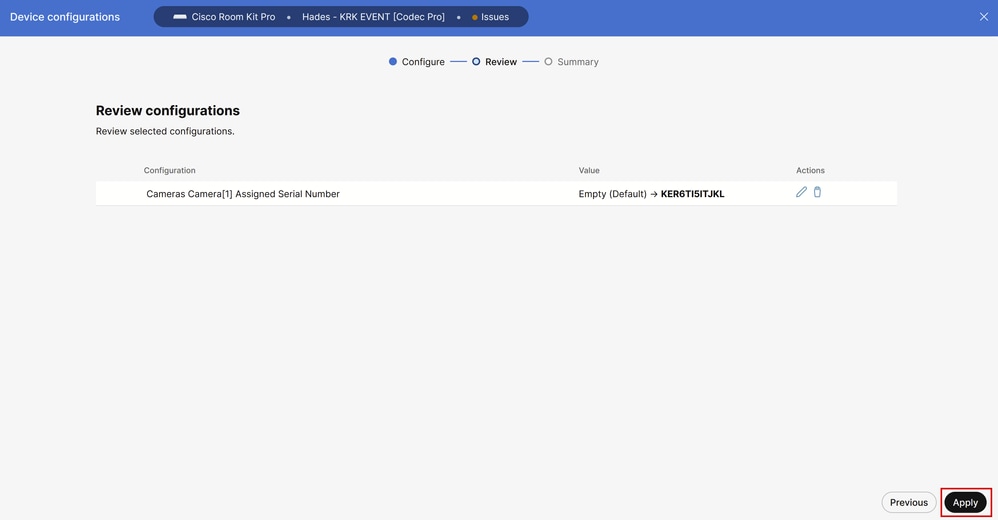

Quindi, fare clic su "Apply" nella pagina "Review Configurations" (Rivedi configurazioni):

Camera Camera [n] AssignedSerialNumber Review in Control Hub

Eseguire la stessa procedura per la Telecamera 2 utilizzando il numero di serie della Telecamera 2, ma accertarsi di selezionare il numero di serie assegnato per la Telecamera 2 dalla pagina delle configurazioni dei dispositivi.

Camera Camera [n] AssignedSerialNumber Configuration nell'hub di controllo

In questa fase, il problema è risolto e la fotocamera 1 è mappata correttamente alla porta di ingresso HDMI 1, dove è fisicamente collegata. La telecamera 2 è mappata alla porta di ingresso HDMI 2, dove è fisicamente connessa.

Se il problema persiste, controllare la funzione "Camera [n] Flip" sulla Telecamera 1 e sulla Telecamera 2 e assicurarsi che sia abilitata solo per la telecamera configurata al contrario, che nello scenario qui esaminato è Camera 2. Inoltre, è possibile provare a riavviare l'endpoint. La configurazione rimane invariata. Se si ripristina l'endpoint in fabbrica, è necessario eseguire di nuovo tutte le configurazioni.

Come eseguire questa procedura dalla GUI dell'endpoint

Accedere alla GUI dell'endpoint tramite l'hub di controllo o digitando l'indirizzo IP del dispositivo in una scheda del browser e accedere con le credenziali dell'utente amministratore. Passare quindi a "Impostazioni" nella sezione "Configurazione" e scegliere la scheda "Configurazioni". Sulla barra di ricerca all'interno della pagina digitare "flip". Le configurazioni della funzione "Camera [n] Flip" possono essere eseguite per la telecamera desiderata (Camera 2 per l'esempio presentato in questo articolo). Quindi fare clic su "Save" (Salva).

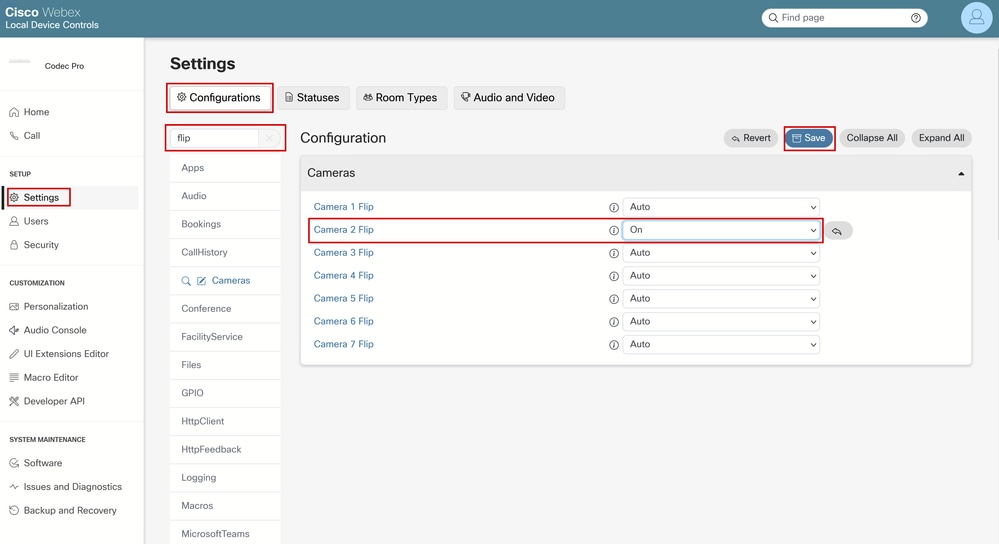

Telecamere [n] Inverti la configurazione nella GUI dell'endpoint

Per la funzione "AssignedSerialNumber", spostarsi nello stesso menu esatto e nella barra di ricerca digitare invece "assign". Assegnare manualmente il numero di serie a ciascuna fotocamera e fare clic su "Save" (Salva).

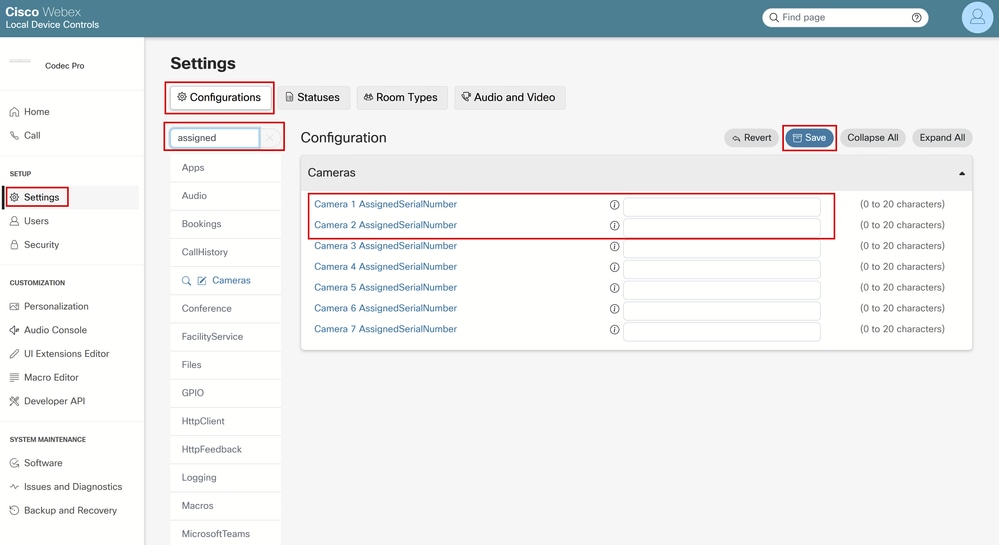

Camera Camera [n] AssignedSerialNumber Configuration nell'interfaccia utente dell'endpoint

Come individuare il numero di serie di una telecamera collegata a un endpoint

In questa ultima sezione viene mostrato come trovare il numero di serie di una telecamera connessa a un endpoint registrato nel cloud. Per individuare il numero di serie della fotocamera, è possibile procedere in tre modi:

• Nella GUI dell'endpoint
• In Control Hub
• Nei registri del dispositivo

Numero di serie di una videocamera nell'interfaccia utente dell'endpoint

Accedere alla GUI dell'endpoint tramite l'hub di controllo o digitando l'indirizzo IP del dispositivo in una scheda del browser e accedere con le credenziali dell'utente amministratore. Quindi passare a "Settings" (Impostazioni) nella sezione "Setup" (Impostazione) e scegliere la scheda "Audio and Video" (Audio e video). Quindi selezionare la prima scheda "Fotocamere":

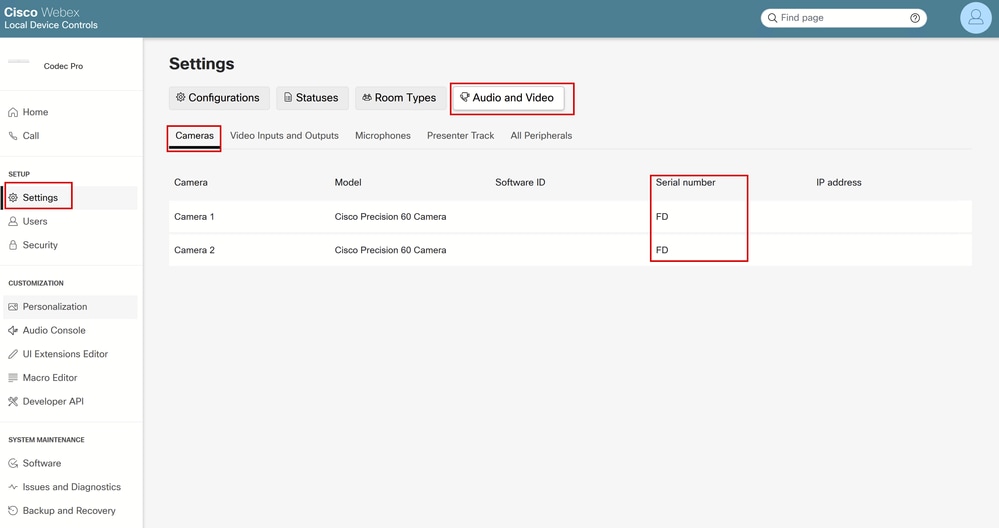

Dettagli sulle periferiche degli endpoint sulla GUI degli endpoint

In questo menu è possibile visualizzare le informazioni sulle telecamere (nell'immagine condivisa in precedenza, tutti gli IP e i numeri di serie sono stati nascosti di proposito; sull'interfaccia utente dell'endpoint queste informazioni saranno presenti) insieme ai numeri di serie. Copiare e incollare ciascun numero e utilizzarlo nell'hub di controllo o nell'interfaccia utente dell'endpoint quando si imposta la funzione Assigned Serial Number per ciascuna videocamera.

Numero di serie di una videocamera nell'hub di controllo

Accedere all'organizzazione dell'hub di controllo e selezionare "Dispositivi" nella sezione Gestione. Selezionare il dispositivo dall'elenco e passare a "Periferiche collegate".

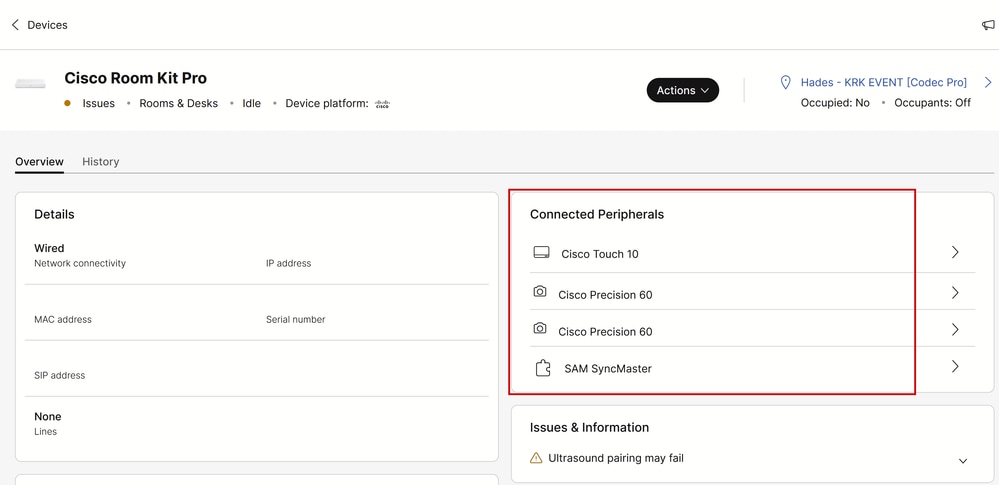

Dettagli sulle periferiche dell'endpoint nell'hub di controllo

Selezionare una delle fotocamere. Si atterra su questo menu dove è possibile vedere il numero di serie della fotocamera:

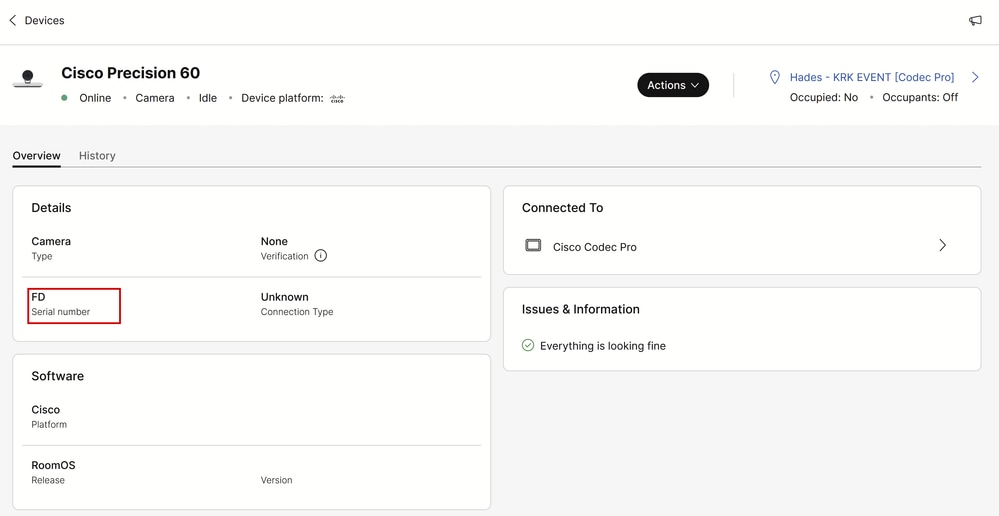

Dettagli della telecamera in Control Hub

Copiare e incollare il numero di serie e usarlo nell'interfaccia utente dell'hub di controllo o dell'endpoint quando si imposta la funzione Assigned Serial Number per questa fotocamera. Eseguire la stessa procedura per trovare il numero di serie della seconda telecamera.

Numero di serie di una videocamera nei log del dispositivo

Accedere alla GUI dell'endpoint tramite l'hub di controllo o digitando l'indirizzo IP del dispositivo in una scheda del browser e accedere con le credenziali dell'utente amministratore. Passare a Problemi e diagnostica e selezionare la scheda Registri di sistema. Quindi, fare clic sulla freccia in giù accanto al pulsante "Download Logs" e selezionare "Full Logs". Viene quindi scaricato un file di log.

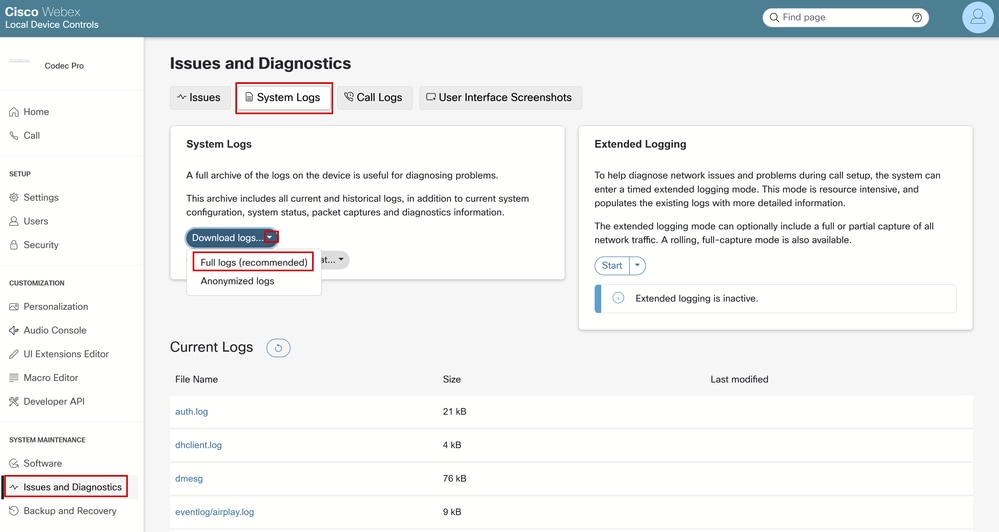

Raccolta log dalla GUI dell'endpoint

Decomprimere il file di registro e individuare il file denominato "periferiche". Aprire il file nell'applicazione per la creazione di note preferita. Le linee mostrate nella figura contengono il numero di serie delle telecamere collegate all'endpoint (tutte le altre informazioni sono state omesse di proposito).

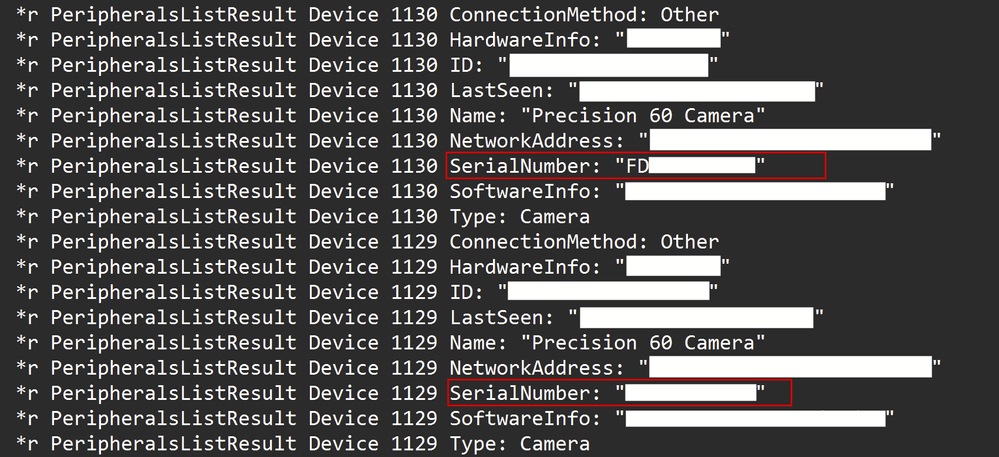

Ispezione dei file di registro delle periferiche

Copiare e incollare ciascun numero e utilizzarlo nell'hub di controllo o nell'interfaccia utente dell'endpoint quando si imposta la funzione Assigned Serial Number per ciascuna videocamera.

Codec Pro e Room Kit Pro

Si noti che in questo articolo viene menzionato l'utilizzo di un codec Pro, ma nelle immagini condivise da Control Hub è possibile vedere un Room Kit Pro. Ciò è dovuto al fatto che Room Kit Pro è un pacchetto di dispositivi che contiene Codec Pro (venduto anche separatamente come una singola unità) insieme a dispositivi periferici come fotocamere, navigatori, touch panel e così via. L'unità endpoint nel bundle Room Kit Pro è il Codec Pro ed è per questo che viene menzionata come tale. Il foglio dati di Room Kit Pro che spiega più dettagliatamente questo aspetto è disponibile nel collegamento qui
