Antennes dipôles articulées Cisco Aironet de 3,5 dBi (AIR-ANT5135D-R, AIR-ANT5135DG-R et AIR-ANT5135DW-R)

---

---

Remarque Pour consulter les documents en français (y compris les nouveautés), identifiez-vous : www.cisco.com/cisco/web/CA/fr/support/index.html

---

Ce document contient et décrit les caractéristiques des antennes dipôles articulées de 3,5 dBi. Ces antennes fonctionnent sur une bande de fréquence 5 GHz et sont conçues pour être utilisées avec des produits radio Cisco Aironet 5 GHz avec un connecteur RP-TNC (Reverse-Polarity Threaded Neill-Concelman). Les trois antennes que ce document concerne ont les mêmes caractéristiques électriques. Elles diffèrent physiquement par la couleur du radôme, indiquée par la référence du produit qui apparaît dans le Tableau 1.

Tableau 1 Différentes couleurs du radôme de l'antenne

Références des antennes	Couleur du radôme
AIR-ANT5135D-R, AIR-ANT5135DB-R	Noir
AIR-ANT5135DG-R, AIR-ANT5135DG-R=	Gris
AIR-ANT5135DW-R, AIR-ANT5135DW-R=	Blanc

Ce document contient les informations suivantes.

•Spécifications techniques

•Configuration système requise

•Caractéristiques

•Installation des antennes

•Obtenir de la documentation et envoyer une demande de service

Spécifications techniques

Type d'antenne	Dipôle
Plage de fréquences d'utilisation	De 5 150 à 5 850 MHz
Impédance nominale d'entrée	50 W
Bande passante ROS 2:1	De 5 150 à 5 850 MHz
Gain	3,5 dBi
Polarisation	Linéaire verticale
Bande passante 3 dB du plan électrique	40 degrés
Bande passante 3 dB du plan magnétique	Omnidirectionnelle
Type de connecteur	Prise RP-TNC
Longueur	13,4 cm (5,3 po)
Longueur du radôme	8,6 cm (3,4 po)
Largeur	1,5 cm (0,62 po)
Température de fonctionnement	De –30 ˚C à 70 ˚C (de –22 ˚F à 158 ˚F)
Température de stockage	De –40 ˚C à 85 ˚C (de –40 ˚F à 185 ˚F)
Environnement	Intérieur, bureau

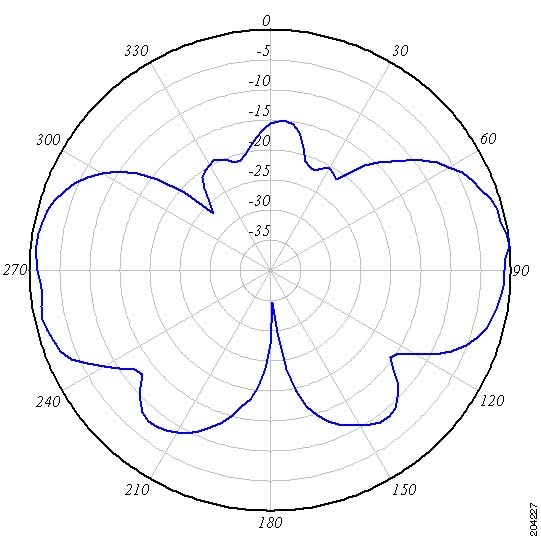

Diagramme du plan magnétique		Diagramme du plan électrique

Configuration système requise

Ces antennes sont conçues pour être utilisées avec les points d'accès et ponts Cisco Aironet, mais également avec n'importe quel appareil radio 5 GHz Cisco Aironet avec des connecteurs RP-TNC.

Caractéristiques

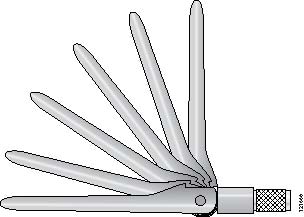

Les antennes possèdent une base articulée pouvant pivoter à 360 degrés au point de connexion et de 0 à 90 degrés au point de fixation. L'illustration suivante présente cette base articulée.

Installation des antennes

---

Avertissement Ces antennes fonctionnent sur une plage de fréquences de 5 GHz. Reliez-les à un connecteur d'antenne 5 GHz, identifié par un point bleu. Si vous les reliez à un connecteur d'antenne 2,4 GHz, leurs performances radio vont se détériorer et la radio peut être endommagée.

---

Pour installer une de ces antennes, procédez comme suit.

---

Étape 1 Vérifiez que vous reliez bien l'antenne à un connecteur 5 GHz (identifié par un point bleu, à côté du connecteur RP-TNC du point d'accès).

Étape 2 Alignez le connecteur de l'antenne avec le connecteur RP-TNC du point d'accès.

Étape 3 Engagez les filetages du connecteur d'antenne dans le connecteur RP-TNC.

Étape 4 Serrez le connecteur manuellement.

Étape 5 Réglez la partie articulée de l'antenne sur la position souhaitée.

---

Obtenir de la documentation et envoyer une demande de service

---

Remarque Pour consulter les documents en français (y compris les nouveautés), identifiez-vous : www.cisco.com/cisco/web/CA/fr/support/index.html

---

Pour plus d'informations sur la façon d'obtenir de la documentation, sur l'envoi d'une demande de service et sur la collecte de renseignements supplémentaires, consultez le bulletin mensuel What's New in Cisco Product Documentation, qui présente par ailleurs toute la documentation récente et révisée sur les produits Cisco, à l'adresse suivante :

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

Abonnez-vous au flux RSS What's New in Cisco Product Documentation et programmez l'envoi direct de contenu vers votre bureau à l'aide d'une application de type lecteur. Le service de flux RSS est gratuit et Cisco prend actuellement en charge la syndication RSS version 2.0.

---
