Antenne omnidirectionnelle Cisco Aironet à 5 dBi (AIR-ANT2450V-N)

Remarque Pour consulter les documents en français (y compris les nouveautés), identifiez-vous : www.cisco.com/cisco/web/CA/fr/support/index.html

Ce document décrit l'antenne omnidirectionnelle Cisco Aironet à 5 dBi AIR-ANT2450V-N et fournit les instructions nécessaires à son installation. L'antenne fonctionne sur une plage de fréquences de 2,4 GHz et est conçue pour une utilisation en extérieur avec le point d'accès extérieur pour réseau maillé Cisco Aironet 1520 (désigné ci-après par « le point d'accès »).

Ce document contient les informations suivantes.

•Spécifications techniques

•Configuration système requise

•Précautions à prendre concernant la sécurité

•Notes d'installation

•Obtenir de la documentation, une assistance et des consignes de sécurité

Spécifications techniques

Type d'antenne

Omnidirectionnelle, colinéaire

Plage de fréquences d'utilisation

De 2 400 à 2 484 Mhz

Bande passante ROS 1,7:1

De 2 400 à 2 484 Mhz

Impédance nominale d'entrée

50 W

Gain

5 dBi

Polarisation

Linéaire verticale

Largeur de faisceau 3 dB du plan électrique

30˚

Largeur de faisceau 3 dB du plan magnétique

Omnidirectionnel

Longueur

27,9 cm (11 po)

Diamètre

14,5 cm (1 po)

Poids

160 g

Type de connecteur

N mâle

Température de fonctionnement

De –30 ˚C à 70 ˚C (de –22 ˚F à 158 ˚F)

Résistance au vent

201 km/h
265 km/h
en rafale

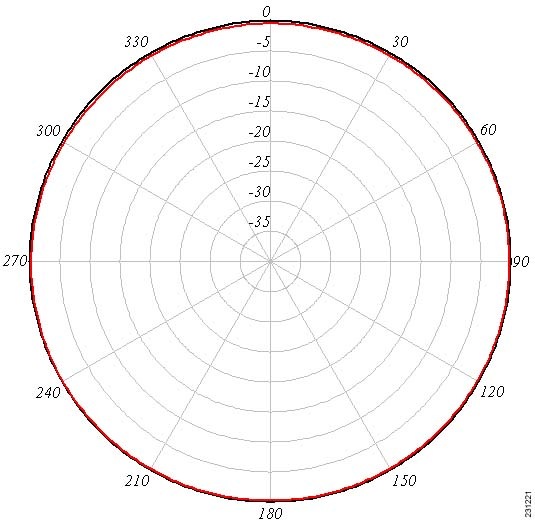

Diagramme de rayonnement en azimut

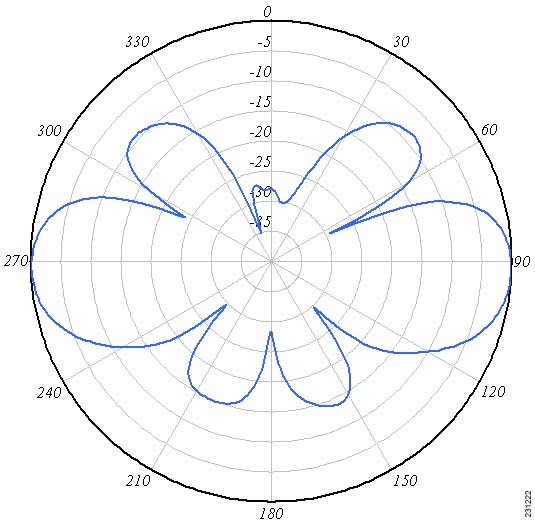

Diagramme de rayonnement en élévation


Configuration système requise

Cette antenne est conçue pour une utilisation avec le point d'accès extérieur pour réseau maillé Cisco Aironet 1520. Elle est également compatible avec les points d'accès extérieurs pour réseau maillé Cisco Aironet 1505 et 1510.

Précautions à prendre concernant la sécurité

Chaque année, des centaines de personnes sont blessées ou décèdent pendant l'installation d'une antenne. La plupart du temps, la victime connaissait le danger d'électrocution, mais n'avait pas pris les mesures nécessaires pour se protéger de ce danger.

Pour votre sécurité et pour réussir votre installation, lisez attentivement ces consignes de sécurité et respectez-les. Cela peut vous sauver la vie !

1. Si vous installez une antenne pour la première fois, demandez l'aide d'un professionnel, pour votre sécurité et celle d'autrui. Votre représentant commercial Cisco peut vous indiquer la méthode de montage qui convient à la taille et au type de l'antenne que vous allez installer.

2. Choisissez votre emplacement d'installation en prenant en compte les règles de sécurité, pas uniquement les performances. N'oubliez pas que les lignes téléphoniques et les lignes électriques ont le même aspect. Pour votre sécurité, considérez toujours que les lignes aériennes peuvent être mortelles.

3. Contactez votre fournisseur d'électricité. Parlez-lui de votre projet et demandez-lui de venir examiner l'installation que vous prévoyez. C'est une contrainte toute relative lorsqu'une vie est en jeu.

4. Planifiez soigneusement et entièrement votre installation avant de commencer. Pour réussir à ériger un mât ou une tour, l'essentiel est la coordination. Chaque personne doit avoir un rôle précis et savoir exactement quoi faire et quand. Une seule personne doit être responsable des opérations ; elle donnera les instructions et guettera les éventuels problèmes.

5. Pendant l'installation de votre antenne, n'oubliez jamais les consignes suivantes :

a. N'utilisez pas d'échelle métallique.

b. Ne travaillez pas par temps de pluie ou de grand vent.

c. Veillez à vous habiller de manière appropriée : chaussures à semelles et talons de caoutchouc, gants de caoutchouc, chemise ou veste à manches longues.

6. Si l'ensemble commence à tomber, éloignez-vous et n'essayez pas de freiner sa chute. Gardez à l'esprit que l'antenne, le mât, le câble et les haubans métalliques sont d'excellents conducteurs électriques. Le plus infime contact entre l'un de ces éléments et une ligne électrique crée une décharge électrique à travers l'antenne et à travers vous, l'installateur !

7. Si un élément du système d'antenne entre en contact avec une ligne électrique, ne le touchez pas et n'essayez pas de le retirer. Contactez votre fournisseur d'électricité local. Son personnel saura comment retirer l'élément en toute sécurité.

8. En cas d'accident avec une ligne électrique, contactez immédiatement le service d'urgence approprié.

Notes d'installation

L'antenne est conçue pour être connectée au port d'antenne dédié du point d'accès. Aucun outil spécifique n'est requis pour installer l'antenne.

L'antenne est adaptée à tous les types d'environnements extérieurs. Cisco ne recommande donc pas l'utilisation de matériaux étanches pour les câbles ou l'antenne. Ces matériaux pourraient bloquer des orifices d'évacuation essentiels. La base de l'antenne compte six orifices d'évacuation. La Figure 1 montre l'emplacement de trois de ces orifices. Les autres sont espacés de façon proportionnelle tout autour de la base de l'antenne.

Figure 1 Emplacement des orifices d'évacuation de l'antenne

1

Orifices d'évacuation de l'antenne



Choix d'un emplacement de montage

L'antenne est conçue pour créer un champ de diffusion omnidirectionnel. Pour que ce champ fonctionne, le point d'accès doit être installé sans aucun obstacle autour de l'élément rayonnant. Si l'emplacement de montage se situe sur le flanc d'un bâtiment ou d'une tour, le champ de l'antenne est dégradé sur le côté en question.

En général, plus l'antenne est loin du sol, plus elle est performante. Il est recommandé d'installer l'antenne à environ 1,5 à 3 m au-dessus des toits et loin de toute ligne électrique ou de tout obstacle.

Outils et équipement nécessaires

Aucun outil n'est requis pour installer l'antenne sur le point d'accès. Vous pouvez néanmoins avoir besoin d'une clé à fourche (ou d'une clé à molette) de 19 mm (0,75 po) pour retirer les caches des ports d'antenne.

Pour obtenir des informations sur les outils nécessaires à l'installation du point d'accès, consultez la documentation appropriée relative au point d'accès.

Installation de l'antenne

La Figure 2 identifie et présente l'emplacement des ports d'antenne lorsque vous regardez le point d'accès du côté du capot à charnières.

Figure 2 Emplacement des ports d'antenne

L'installation des antennes dépend du type de point d'accès utilisé. Deux configurations sont possibles : l'installation avec câbles toronnés et l'installation sur poteau. Le Tableau 1 décrit l'utilisation du port d'antenne pour chaque configuration.

Tableau 1 Utilisation du port d'antenne

Port
d'antenne
Configuration du produit
Installation avec câbles toronnés
(deux antennes, accès MRC en réception, une liaison)
Installation sur poteau
(trois antennes, accès MRC en réception, une liaison)

1

Réception 2,4 GHz uniquement

Réception et transmission 5 GHz

2

Réception et transmission 5 GHz

Pas de connexion

3

Réception et transmission 2,4 GHz

Réception 2,4 GHz uniquement

4

Pas de connexion

Réception 2,4 GHz uniquement


Pour connecter l'antenne au point d'accès, procédez comme suit.

Étape 1 Si nécessaire, retirez les caches des ports d'antenne.

Étape 2 En vous guidant avec le tableau 1, alignez le connecteur N de l'antenne avec le port d'antenne 2,4 GHz approprié.

Étape 3 Enfoncez délicatement l'antenne dans le port.

Étape 4 Serrez l'antenne manuellement.
