Antenne dipôle articulée Cisco Aironet de 2,4 GHz (AIR-ANT4941)

Présentation générale

Spécifications techniques

Configuration système requise

Caractéristiques

Obtenir de la documentation et envoyer une demande de service


Antenne dipôle articulée Cisco Aironet de 2,4 GHz (AIR-ANT4941)

Présentation générale

Ce document présente les spécifications et la description de l'antenne dipôle articulée de 2,2 dBi. Cette antenne fonctionne sur une bande de 2,4 GHz à 2,5 GHz. Elle est conçue pour être employée avec les produits radio Cisco Aironet qui utilisent un connecteur fileté à polarité inversée (RP-TNC).

Spécifications techniques

Type d'antenne

Dipôle

Plage de fréquences d'utilisation

De 2 402 à 2 495 MHz

Impédance nominale d'entrée

50 W

Bande passante ROS 2:1

De 2 385 à 2 515 MHz

Gain maximal

2 dBi

Polarisation

Linéaire verticale

Largeur de faisceau 3 dB du plan électrique

70 degrés

Largeur de faisceau 3 dB du plan magnétique

Omnidirectionnel

Dimensions

13 cm (5,5 po)

Poids

28,35 g (1 oz.)

Type de connecteur

Prise RP-TNC

Environnement

En intérieur

Plage de températures de fonctionnement

De 0 oC à 60 oC
(de 32 oF à 140 oF)

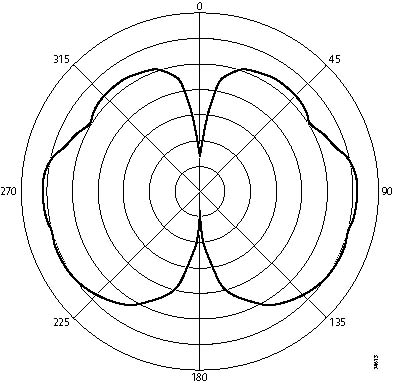

Diagramme du plan électrique

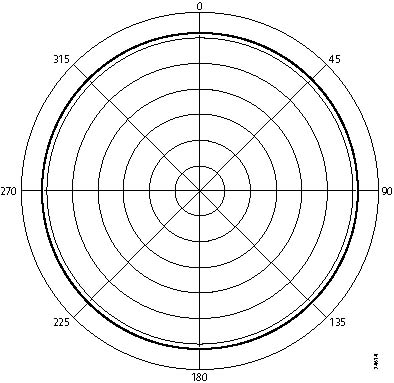

Diagramme du plan magnétique


Configuration système requise

Cette antenne est compatible avec tous les périphériques Cisco Aironet 2,4 GHz dotés d'une prise RP-TNC.

Caractéristiques

Cette antenne possède une base articulée que l'on peut faire pivoter à 360 degrés au point de connexion, et entre 0 et 90 degrés au niveau de l'articulation. L'illustration suivante présente cette base articulée.
