Configuration du WLC Catalyst 9800 avec authentification LDAP

Introduction

Ce document décrit comment configurer un Catalyst 9800 afin d'authentifier les clients avec un serveur LDAP comme base de données pour les informations d'identification de l'utilisateur.

Conditions préalables

Exigences

Cisco vous recommande de prendre connaissance des rubriques suivantes :

• Serveurs Microsoft Windows
• Active Directory ou toute autre base de données LDAP

Composants utilisés

Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

• C9800 EWC sur point d'accès C9100 qui exécute Cisco IOS® XE version 17.3.2a
• Serveur Microsoft Active Directory (AD) avec stockage d'accès réseau (NAS) QNAP qui agit comme base de données LDAP

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

Configurer LDAP avec un SSID Webauth pour 802.1X et Web-auth

Diagramme du réseau

Cet article a été écrit sur la base d'une configuration très simple :

Un point d'accès EWC AP 9115 avec IP 192.168.1.15

Un serveur Active Directory avec IP 192.168.1.192

Client qui se connecte au point d'accès interne du CEE

Configuration du contrôleur

Étape 1. Configuration du serveur LDAP

Accédez à Configuration > Security > AAA> Servers/Groups > LDAP et cliquez sur + Add.

Choisissez un nom pour votre serveur LDAP et renseignez les détails. Pour obtenir des explications sur chaque champ, reportez-vous à la section Comprendre les détails du serveur LDAP de ce document.

Enregistrez en cliquant sur Mettre à jour et appliquer au périphérique.

Commandes CLI :

ldap server AD
 ipv4 192.168.1.192
 bind authenticate root-dn Administrator@lab.com password 6 WCGYHKTDQPV]DeaHLSPF_GZ[E_MNi_AAB
 base-dn CN=Users,DC=lab,DC=com
 search-filter user-object-type Person

Étape 2 : configuration d’un groupe de serveurs LDAP

Accédez à Configuration > Security > AAA > Servers/ Groups > LDAP > Server Groups et cliquez sur +ADD.

Entrez un nom et ajoutez le serveur LDAP que vous avez configuré à l'étape précédente.

Cliquez sur Mettre à jour et appliquer pour enregistrer.

Commandes CLI :

aaa group server ldap ldapgr
 server AD

Étape 3 : configuration de la méthode d’authentification AAA

Accédez à Configuration > Security > AAA > AAA method List > Authentication et cliquez sur +Add.

Entrez un nom, choisissez le type de connexion et pointez sur le groupe de serveurs LDAP configuré précédemment.

Commandes CLI :

aaa authentication login ldapauth group ldapgr

Étape 4 : configuration d’une méthode d’autorisation AAA

Accédez à Configuration > Security > AAA > AAA method list > Authorization et cliquez sur +Add.

Créez une règle de type de téléchargement d'informations d'identification portant le nom de votre choix et pointez-la vers le groupe de serveurs LDAP créé précédemment.

Commandes CLI :

aaa authorization credential-download ldapauth group ldapgr

Étape 5 : configuration de l’authentification locale

Accédez à Configuration > Security > AAA > AAA Advanced > Global Config.

Définissez l'authentification locale et l'autorisation locale sur Method List et choisissez la méthode d'authentification et d'autorisation configurée précédemment.

Commandes CLI :

aaa local authentication ldapauth authorization ldapauth

Étape 6 : configuration de la carte-paramètre webauth

Accédez à Configuration > Security > Web Auth et modifiez la carte globale.

Assurez-vous de configurer une adresse IPv4 virtuelle telle que 192.0.2.1 (cette adresse IP/sous-réseau spécifique est réservée à l'adresse IP virtuelle non routable).

Cliquez sur Apply pour enregistrer.

Commandes CLI :

parameter-map type webauth global
 type webauth
 virtual-ip ipv4 192.0.2.1

Étape 7 : configuration d’un WLAN webauth

Accédez à Configuration > WLANs et cliquez sur +Add.

Configurez le nom, assurez-vous qu'il est à l'état activé, puis passez à l'onglet Sécurité.

Dans le sous-onglet Layer 2, assurez-vous qu'il n'y a pas de sécurité et que la transition rapide est désactivée.

Dans l'onglet Layer3, activez la stratégie Web, définissez la carte de paramètre sur global et définissez la liste d'authentification sur la méthode de connexion AAA configurée précédemment.

Enregistrez en cliquant sur Appliquer.

Commandes CLI :

wlan webauth 2 webauth
 no security ft adaptive
 no security wpa
 no security wpa wpa2
 no security wpa wpa2 ciphers aes
 no security wpa akm dot1x
 security web-auth
 security web-auth authentication-list ldapauth
 security web-auth parameter-map global
 no shutdown

Étape 8. Assurez-vous que le SSID est diffusé

Accédez à Configuration > Tags et assurez-vous que le SSID est inclus dans le profil de stratégie actuellement géré par le SSID (le default-policy-tag pour une nouvelle configuration si vous n'avez pas encore configuré les tags). Par défaut, default-policy-tag ne diffuse pas les nouveaux SSID que vous créez tant que vous ne les incluez pas manuellement.

Cet article ne traite pas de la configuration des profils de stratégie et suppose que vous connaissez cette partie de la configuration.

Configurer LDAP avec un SSID dot1x (à l'aide de l'EAP local)

La configuration de LDAP pour un SSID 802.1X sur le 9800 nécessite généralement également la configuration du protocole EAP local. Si vous deviez utiliser RADIUS, votre serveur RADIUS serait chargé d'établir une connexion avec la base de données LDAP et cela sort du cadre de cet article.Avant d'essayer cette configuration, il est conseillé de configurer Local EAP avec un utilisateur local configuré sur le WLC en premier, un exemple de configuration est fourni dans la section des références à la fin de cet article. Une fois terminé, vous pouvez essayer de déplacer la base de données utilisateur vers LDAP.

Étape 1 : configuration d’un profil EAP local

Accédez à Configuration > Local EAP et cliquez sur +Add

Choisissez un nom pour votre profil. Activez au moins PEAP et sélectionnez un nom de point de confiance. Par défaut, votre WLC n'a que des certificats auto-signés, donc peu importe lequel vous choisissez (typiquement TP-self-signed-xxxx est le meilleur à cet effet), mais comme les nouvelles versions du système d'exploitation des smartphones font confiance à de moins en moins de certificats auto-signés, pensez à installer un certificat publiquement signé approuvé.

Commandes CLI :

eap profile PEAP
 method peap
 pki-trustpoint TP-self-signed-3059261382

Étape 2 : configuration du serveur LDAP

Accédez à Configuration > Security > AAA> Servers/Groups > LDAP et cliquez sur + Add.

Choisissez un nom pour votre serveur LDAP et renseignez les détails. Pour obtenir des explications sur chaque champ, reportez-vous à la section Comprendre les détails du serveur LDAP de ce document.

Enregistrez en cliquant sur Mettre à jour et appliquer au périphérique.

ldap server AD
 ipv4 192.168.1.192
 bind authenticate root-dn Administrator@lab.com password 6 WCGYHKTDQPV]DeaHLSPF_GZ[E_MNi_AAB
 base-dn CN=Users,DC=lab,DC=com
 search-filter user-object-type Person

Étape 3 : configuration d’un groupe de serveurs LDAP

Accédez à Configuration > Security > AAA > Servers/ Groups > LDAP > Server Groups et cliquez sur +ADD.

Entrez un nom et ajoutez le serveur LDAP que vous avez configuré à l'étape précédente.

Cliquez sur Mettre à jour et appliquer pour enregistrer.

Commandes CLI :

aaa group server ldap ldapgr
 server AD

Étape 4 : configuration d’une méthode d’authentification AAA

Accédez à Configuration > Security > AAA > AAA Method List > Authentication et cliquez sur +Add,

Configurez une méthode d'authentification de type dot1x et pointez-la vers local uniquement. Il serait tentant de pointer vers le groupe de serveurs LDAP, mais c'est le WLC lui-même qui agit ici en tant qu'authentificateur 802.1X (bien que la base de données utilisateur soit sur LDAP, mais c'est le travail de méthode d'autorisation).

Commande CLI :

aaa authentication dot1x ldapauth local

Étape 5 : configuration d’une méthode d’autorisation AAA

Accédez à Configuration > Security > AAA > AAA Method List > Authorization et cliquez sur +Add.

Créez une méthode d'autorisation de type credential-download et faites-la pointer vers le groupe LDAP.

Commande CLI :

aaa authorization credential-download ldapauth group ldapgr

Étape 6 : configuration des détails de l’authentification locale

Accédez à Configuration > Security > AAA > AAA Method List > AAA advanced.

Choisissez Method List pour l'authentification et l'autorisation et choisissez la méthode d'authentification dot1x pointant localement et la méthode d'autorisation de téléchargement d'informations d'identification pointant vers LDAP.

Commande CLI :

aaa local authentication ldapauth authorization ldapauth

Étape 7 : configuration d’un réseau local sans fil dot1x

Accédez à Configuration > WLAN et cliquez sur +Add.

Choisissez un profil et un nom SSID et assurez-vous qu'ils sont activés.

Accédez à l'onglet Sécurité de la couche 2.

Sélectionnez WPA+WPA2 comme mode de sécurité de couche 2.

Assurez-vous que WPA2 et AES sont activés dans les paramètres WPA et activez 802.1X.

Accédez au sous-onglet AAA.

Choisissez la méthode d'authentification dot1x créée précédemment, activez l'authentification EAP locale et choisissez le profil EAP configuré à la première étape.

Enregistrez en cliquant sur Appliquer.

Commandes CLI :

wlan LDAP 1 LDAP
 local-auth PEAP
 security dot1x authentication-list ldapauth
 no shutdown

Étape 8 : vérification de la diffusion du réseau local sans fil

Accédez à Configuration > Tags et assurez-vous que le SSID est inclus dans le profil de stratégie actuellement géré par le SSID (le default-policy-tag pour une nouvelle configuration si vous n'avez pas encore configuré les tags). Par défaut, default-policy-tag ne diffuse pas les nouveaux SSID que vous créez tant que vous ne les incluez pas manuellement.

Cet article ne traite pas de la configuration des profils de stratégie et suppose que vous connaissez cette partie de la configuration.

Si vous utilisez Active Directory, vous devez configurer le serveur AD pour envoyer l'attribut userPassword. Cet attribut doit être envoyé au WLC. C'est parce que le WLC effectue la vérification, pas le serveur AD. Vous pouvez également rencontrer des problèmes d'authentification avec la méthode PEAP-mschapv2 car le mot de passe n'est jamais envoyé en texte clair et ne peut donc pas être vérifié avec la base de données LDAP, seule la méthode PEAP-GTC fonctionnerait avec certaines bases de données LDAP.

Comprendre les détails du serveur LDAP

Présentation des champs de l'interface utilisateur Web du 9800

Voici un exemple d'Active Directory de base qui agit comme serveur LDAP configuré sur le 9800.

Le nom et l'adresse IP sont, espérons-le, explicites.

Port : 389 est le port par défaut pour LDAP, mais votre serveur peut en utiliser un autre.

Liaison simple : De nos jours, il est très rare d'avoir une base de données LDAP qui prend en charge la liaison non authentifiée (ce qui signifie que n'importe qui peut effectuer une recherche LDAP dessus sans aucun formulaire d'authentification). La liaison simple authentifiée est le type d'authentification le plus courant et ce qu'Active Directory autorise par défaut. Vous pouvez entrer un nom de compte administrateur et un mot de passe pour pouvoir effectuer une recherche dans la base de données utilisateur à partir de cet emplacement.

Lier le nom d'utilisateur : Vous devez pointer vers un nom d'utilisateur avec des privilèges d'administrateur dans Active Directory. AD tolère le format « user@domain » alors que de nombreuses autres bases de données LDAP attendent un format « CN=xxx, DC=xxx » pour le nom d'utilisateur. Un exemple avec une autre base de données LDAP qu'AD est fourni plus loin dans cet article.

Mot de passe de liaison : Entrez le mot de passe que vous avez entré précédemment.

User Base DN : saisissez ici la racine de recherche, c'est-à-dire l'emplacement dans votre arborescence LDAP où les recherches commencent. Dans cet exemple, tous nos utilisateurs se trouvent sous le groupe Users, dont le nom de domaine est CN=Users, DC=lab, DC=com (puisque le domaine LDAP donné en exemple est lab.com). Un exemple de la façon de découvrir ce DN de base utilisateur est fourni plus loin dans cette section.

Attribut utilisateur : Vous pouvez laisser ce champ vide ou pointer vers un mappage d'attributs LDAP qui indique quel champ LDAP compte comme nom d'utilisateur pour votre base de données LDAP. Cependant, en raison de l'ID de bogue Cisco CSCv1813, le WLC tente une authentification avec le champ CN quoi qu'il arrive.

Type d'objet utilisateur : Détermine le type d'objets considérés comme des utilisateurs. En général, il s'agit de Personne. Il peut s'agir d'Ordinateurs si vous disposez d'une base de données Active Directory et authentifie des comptes d'ordinateur, mais là encore, le protocole LDAP permet beaucoup de personnalisation.

Le mode sécurisé active le protocole LDAP sécurisé sur TLS et vous oblige à sélectionner un point de confiance sur le 9800 pour utiliser un certificat pour le cryptage TLS.

Authentification LDAP 802.1x avec attribut sAMAaccountName

Cette amélioration est introduite dans la version 17.6.1.

Configurer l'attribut userPassword pour l'utilisateur

Étape 1. Sur le serveur Windows, accédez à Utilisateurs et ordinateurs Active Directory.

Étape 2. Cliquez avec le bouton droit sur le nom d’utilisateur correspondant et sélectionnez les propriétés.

Étape 3. Sélectionnez l'éditeur d'attributs dans la fenêtre des propriétés.

Étape 4 : configuration de l’attribut userPassword Il s'agit du mot de passe de l'utilisateur, qui doit être configuré en valeur hexadécimale.

Cliquez sur ok, puis vérifiez qu'il affiche le mot de passe correct.

Étape 5. Cliquez sur Apply, puis sur OK.

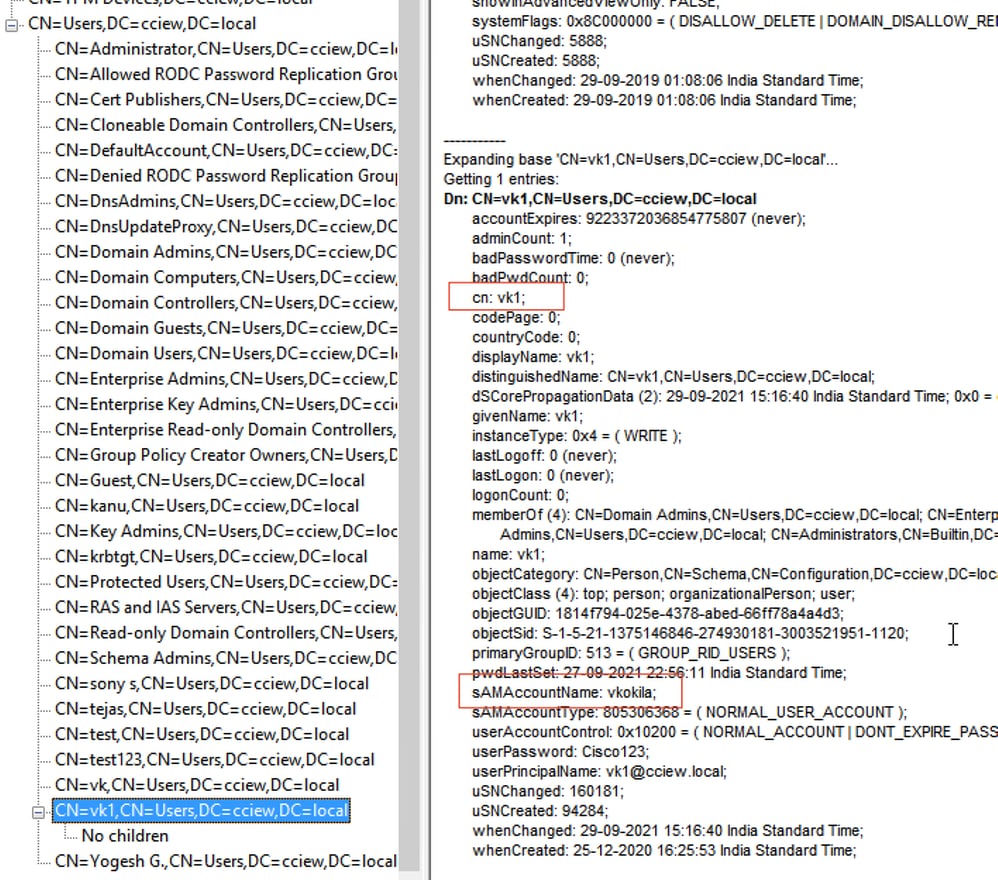

Étape 6 : vérification de la valeur de l'attribut sAMAccountName pour l'utilisateur et vérification du nom d'utilisateur pour l'authentification

Configuration WLC

Étape 1 : création d’un mappage d’attributs LDAP

Étape 2 : configuration de l'attribut sAMAccountName et saisie du nom d'utilisateur

Étape 3. Choisissez l'attribut créé MAP sous la configuration du serveur LDAP.

ldap attribute-map VK

 map type sAMAccountName username

ldap server ldap

 ipv4 10.106.38.195

 attribute map VK

 bind authenticate root-dn vk1 password 7 00271A1507545A545C

 base-dn CN=users,DC=cciew,DC=local

 search-filter user-object-type Person

Vérifier depuis l'interface Web

Vérifier

Pour vérifier votre configuration, vérifiez à nouveau les commandes CLI avec celles de cet article.

Les bases de données LDAP ne fournissent généralement pas de journaux d'authentification. Il peut donc être difficile de savoir ce qui se passe. Consultez la section Dépannage de cet article pour savoir comment effectuer des suivis et une capture de renifleur afin de voir si une connexion est établie avec la base de données LDAP ou non.

Dépannage

Pour résoudre ce problème, il est préférable de le diviser en deux parties. La première partie consiste à valider la partie EAP local. La seconde consiste à vérifier que le routeur 9800 communique correctement avec le serveur LDAP.

Comment vérifier le processus d'authentification sur le contrôleur

Vous pouvez collecter une trace Radioactive afin d'obtenir les débogages de la connexion client.

Accédez simplement à Troubleshooting > Radioactive Trace. Ajoutez l'adresse MAC du client (attention, votre client peut utiliser un MAC aléatoire et non son propre MAC, vous pouvez le vérifier dans le profil SSID sur le périphérique client lui-même) et appuyez sur Démarrer.

Une fois que vous avez reproduit la tentative de connexion, vous pouvez cliquer sur Generate et obtenir les journaux pour les X dernières minutes. Assurez-vous de cliquer sur internal car certaines lignes de journal LDAP n'apparaissent pas si vous ne l'activez pas.

Voici un exemple de trace radioactive d'un client s'authentifiant avec succès sur un SSID d'authentification Web. Certaines pièces redondantes ont été retirées pour plus de clarté :

2021/01/19 21:57:55.890953 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (note): MAC: 2e1f.3a65.9c09  Association received. BSSID f80f.6f15.66ae, WLAN webauth, Slot 1 AP f80f.6f15.66a0, AP7069-5A74-933C
2021/01/19 21:57:55.891049 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Received Dot11 association request. Processing started,SSID: webauth, Policy profile: LDAP, AP Name: AP7069-5A74-933C, Ap Mac Address: f80f.6f15.66a0 BSSID MAC0000.0000.0000 wlan ID: 2RSSI: -45, SNR: 0
2021/01/19 21:57:55.891282 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_INIT -> S_CO_ASSOCIATING
2021/01/19 21:57:55.891674 {wncd_x_R0-0}{1}: [dot11-validate] [9347]: (info): MAC: 2e1f.3a65.9c09  WiFi direct: Dot11 validate P2P IE. P2P IE not present.
2021/01/19 21:57:55.892114 {wncd_x_R0-0}{1}: [dot11] [9347]: (debug): MAC: 2e1f.3a65.9c09  dot11 send association response. Sending association response with resp_status_code: 0
2021/01/19 21:57:55.892182 {wncd_x_R0-0}{1}: [dot11-frame] [9347]: (info): MAC: 2e1f.3a65.9c09  WiFi direct: skip build Assoc Resp with P2P IE: Wifi direct policy disabled
2021/01/19 21:57:55.892248 {wncd_x_R0-0}{1}: [dot11] [9347]: (info): MAC: 2e1f.3a65.9c09  dot11 send association response. Sending assoc response of length: 179 with resp_status_code: 0, DOT11_STATUS: DOT11_STATUS_SUCCESS
2021/01/19 21:57:55.892467 {wncd_x_R0-0}{1}: [dot11] [9347]: (note): MAC: 2e1f.3a65.9c09  Association success. AID 2, Roaming = False, WGB = False, 11r = False, 11w = False
2021/01/19 21:57:55.892497 {wncd_x_R0-0}{1}: [dot11] [9347]: (info): MAC: 2e1f.3a65.9c09  DOT11 state transition: S_DOT11_INIT -> S_DOT11_ASSOCIATED
2021/01/19 21:57:55.892616 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Station Dot11 association is successful.
2021/01/19 21:57:55.892730 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Starting L2 authentication. Bssid in state machine:f80f.6f15.66ae  Bssid in request is:f80f.6f15.66ae
2021/01/19 21:57:55.892783 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_ASSOCIATING -> S_CO_L2_AUTH_IN_PROGRESS
2021/01/19 21:57:55.892896 {wncd_x_R0-0}{1}: [client-auth] [9347]: (note): MAC: 2e1f.3a65.9c09  L2 Authentication initiated. method WEBAUTH, Policy VLAN 1,AAA override = 0
2021/01/19 21:57:55.893115 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Session Start event called from SANET-SHIM with conn_hdl 14, vlan: 0
2021/01/19 21:57:55.893154 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Wireless session sequence, create context with method WebAuth
2021/01/19 21:57:55.893205 {wncd_x_R0-0}{1}: [auth-mgr-feat_wireless] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004]  - authc_list: ldapauth
2021/01/19 21:57:55.893211 {wncd_x_R0-0}{1}: [auth-mgr-feat_wireless] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004]  - authz_list: Not present under wlan configuration
2021/01/19 21:57:55.893254 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_INIT -> S_AUTHIF_AWAIT_L2_WEBAUTH_START_RESP
2021/01/19 21:57:55.893461 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:unknown] auth mgr attr change notification  is received for attr (952)
2021/01/19 21:57:55.893532 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1263)
2021/01/19 21:57:55.893603 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (220)
2021/01/19 21:57:55.893649 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (952)
2021/01/19 21:57:55.893679 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Retrieved Client IIF ID 0xd3001364
2021/01/19 21:57:55.893731 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Allocated audit session id 000000000000009C1CA610D7
2021/01/19 21:57:55.894285 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type found in cache Samsung Galaxy S10e
2021/01/19 21:57:55.894299 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old device-type not classified earlier &Device name for the session is detected as Unknown Device and old device-name not classified earlier & Old protocol map 0 and new is 1057
2021/01/19 21:57:55.894551 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1337)
2021/01/19 21:57:55.894587 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:57:55.894593 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:57:55.894827 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1337)
2021/01/19 21:57:55.894858 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:57:55.894862 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:57:55.895918 {wncd_x_R0-0}{1}: [auth-mgr-feat_wireless] [9347]: (info): [0000.0000.0000:unknown] retrieving vlanid from name failed
2021/01/19 21:57:55.896094 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] SM Reauth Plugin: Received valid timeout = 86400
2021/01/19 21:57:55.896807 {wncd_x_R0-0}{1}: [webauth-sm] [9347]: (info): [        0.0.0.0]Starting Webauth, mac [2e:1f:3a:65:9c:09],IIF 0               , audit-ID 000000000000009C1CA610D7
2021/01/19 21:57:55.897106 {wncd_x_R0-0}{1}: [webauth-acl] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][        0.0.0.0]Applying IPv4 intercept ACL via SVM, name: IP-Adm-V4-Int-ACL-global, priority: 50, IIF-ID: 0
2021/01/19 21:57:55.897790 {wncd_x_R0-0}{1}: [epm-redirect] [9347]: (info): [0000.0000.0000:unknown] URL-Redirect-ACL = IP-Adm-V4-Int-ACL-global
2021/01/19 21:57:55.898813 {wncd_x_R0-0}{1}: [webauth-acl] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][        0.0.0.0]Applying IPv6 intercept ACL via SVM, name: IP-Adm-V6-Int-ACL-global, priority: 52, IIF-ID: 0
2021/01/19 21:57:55.899406 {wncd_x_R0-0}{1}: [epm-redirect] [9347]: (info): [0000.0000.0000:unknown] URL-Redirect-ACL = IP-Adm-V6-Int-ACL-global
2021/01/19 21:57:55.903552 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_AWAIT_L2_WEBAUTH_START_RESP -> S_AUTHIF_L2_WEBAUTH_PENDING
2021/01/19 21:57:55.903575 {wncd_x_R0-0}{1}: [ewlc-infra-evq] [9347]: (note): Authentication Success. Resolved Policy bitmap:11 for client 2e1f.3a65.9c09
2021/01/19 21:57:55.903592 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_L2_WEBAUTH_PENDING -> S_AUTHIF_L2_WEBAUTH_PENDING
2021/01/19 21:57:55.903709 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_L2_WEBAUTH_PENDING -> S_AUTHIF_L2_WEBAUTH_DONE
2021/01/19 21:57:55.903774 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1025
2021/01/19 21:57:55.903858 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1025
2021/01/19 21:57:55.903924 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1025
2021/01/19 21:57:55.904005 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  L2 Authentication of station is successful., L3 Authentication : 1
2021/01/19 21:57:55.904173 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (note): MAC: 2e1f.3a65.9c09  Mobility discovery triggered. Client mode: Flex - Local Switching
2021/01/19 21:57:55.904181 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_L2_AUTH_IN_PROGRESS -> S_CO_MOBILITY_DISCOVERY_IN_PROGRESS
2021/01/19 21:57:55.904245 {wncd_x_R0-0}{1}: [mm-transition] [9347]: (info): MAC: 2e1f.3a65.9c09  MMIF FSM transition: S_MA_INIT -> S_MA_MOBILITY_DISCOVERY_PROCESSED_TR on E_MA_MOBILITY_DISCOVERY
2021/01/19 21:57:55.904410 {wncd_x_R0-0}{1}: [mm-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Invalid transmitter ip in build client context
2021/01/19 21:57:55.904777 {wncd_x_R0-0}{1}: [mm-client] [9347]: (debug): MAC: 2e1f.3a65.9c09  Received mobile_announce, sub type: 0 of XID (0) from (WNCD[0])
2021/01/19 21:57:55.904955 {wncd_x_R0-0}{1}: [mm-client] [9347]: (debug): MAC: 2e1f.3a65.9c09  Add MCC by tdl mac: client_ifid 0x90000006 is assigned to client
2021/01/19 21:57:55.905072 {wncd_x_R0-0}{1}: [mm-client] [9347]: (debug): MAC: 0000.0000.0000  Sending mobile_announce_nak of XID (0) to (WNCD[0])
2021/01/19 21:57:55.905157 {wncd_x_R0-0}{1}: [mm-client] [9347]: (debug): MAC: 2e1f.3a65.9c09  Received mobile_announce_nak, sub type: 1 of XID (0) from (WNCD[0])
2021/01/19 21:57:55.905267 {wncd_x_R0-0}{1}: [mm-transition] [9347]: (info): MAC: 2e1f.3a65.9c09  MMIF FSM transition: S_MA_INIT_WAIT_ANNOUNCE_RSP -> S_MA_NAK_PROCESSED_TR on E_MA_NAK_RCVD
2021/01/19 21:57:55.905283 {wncd_x_R0-0}{1}: [mm-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Roam type changed - None -> None
2021/01/19 21:57:55.905317 {wncd_x_R0-0}{1}: [mm-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Mobility role changed -  Unassoc -> Local
2021/01/19 21:57:55.905515 {wncd_x_R0-0}{1}: [mm-client] [9347]: (note): MAC: 2e1f.3a65.9c09  Mobility Successful. Roam Type None, Sub Roam Type MM_SUB_ROAM_TYPE_NONE, Client IFID: 0x90000006, Client Role: Local PoA: 0x90000004 PoP: 0x0
2021/01/19 21:57:55.905570 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Processing mobility response from MMIF. Client ifid: 0x90000006, roam type: None, client role: Local
2021/01/19 21:57:55.906210 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Client QoS add mobile cb
2021/01/19 21:57:55.906369 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  No QoS PM Name or QoS Level received from SANet for pm_dir:0. Check client is fastlane, otherwise set pm name to none
2021/01/19 21:57:55.906399 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  No QoS PM Name or QoS Level received from SANet for pm_dir:1. Check client is fastlane, otherwise set pm name to none
2021/01/19 21:57:55.906486 {wncd_x_R0-0}{1}: [client-auth] [9347]: (note): MAC: 2e1f.3a65.9c09  ADD MOBILE sent. Client state flags: 0x12  BSSID: MAC: f80f.6f15.66ae  capwap IFID: 0x90000004
2021/01/19 21:57:55.906613 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_MOBILITY_DISCOVERY_IN_PROGRESS -> S_CO_DPATH_PLUMB_IN_PROGRESS
2021/01/19 21:57:55.907326 {wncd_x_R0-0}{1}: [dot11] [9347]: (note): MAC: 2e1f.3a65.9c09  Client datapath entry params - ssid:webauth,slot_id:1 bssid ifid: 0x0, radio_ifid: 0x90000002, wlan_ifid: 0xf0400002
2021/01/19 21:57:55.907544 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Client QoS dpath create params
2021/01/19 21:57:55.907594 {wncd_x_R0-0}{1}: [avc-afc] [9347]: (debug): AVC enabled for client 2e1f.3a65.9c09
2021/01/19 21:57:55.907701 {wncd_x_R0-0}{1}: [dpath_svc] [9347]: (note): MAC: 2e1f.3a65.9c09  Client datapath entry created for ifid 0x90000006
2021/01/19 21:57:55.908229 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_DPATH_PLUMB_IN_PROGRESS -> S_CO_IP_LEARN_IN_PROGRESS
2021/01/19 21:57:55.908704 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  IP-learn state transition: S_IPLEARN_INIT -> S_IPLEARN_IN_PROGRESS
2021/01/19 21:57:55.918694 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_L2_WEBAUTH_DONE -> S_AUTHIF_L2_WEBAUTH_DONE
2021/01/19 21:57:55.922254 {wncd_x_R0-0}{1}: [dot11k] [9347]: (info): MAC: 2e1f.3a65.9c09  Neighbor AP fc5b.3984.8220  lookup has failed, ap contextnot available on this instance
2021/01/19 21:57:55.922260 {wncd_x_R0-0}{1}: [dot11k] [9347]: (info): MAC: 2e1f.3a65.9c09  Neighbor AP 88f0.3169.d390  lookup has failed, ap contextnot available on this instance
2021/01/19 21:57:55.962883 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (note): MAC: 2e1f.3a65.9c09  Client IP learn successful. Method: IP Snooping IP: 192.168.1.17
2021/01/19 21:57:55.963827 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  Client IP learn successful. Method: IPv6 Snooping IP: fe80::2c1f:3aff:fe65:9c09
2021/01/19 21:57:55.964481 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (8)
2021/01/19 21:57:55.965176 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  IP-learn state transition: S_IPLEARN_IN_PROGRESS -> S_IPLEARN_COMPLETE
2021/01/19 21:57:55.965550 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (10)
2021/01/19 21:57:55.966127 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  IP-learn state transition: S_IPLEARN_COMPLETE -> S_IPLEARN_COMPLETE
2021/01/19 21:57:55.966328 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Received ip learn response. method: IPLEARN_METHOD_IP_SNOOPING
2021/01/19 21:57:55.966413 {wncd_x_R0-0}{1}: [client-orch-sm] [9347]: (debug): MAC: 2e1f.3a65.9c09  Triggered L3 authentication. status = 0x0, Success
2021/01/19 21:57:55.966424 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_IP_LEARN_IN_PROGRESS -> S_CO_L3_AUTH_IN_PROGRESS
2021/01/19 21:57:55.967404 {wncd_x_R0-0}{1}: [client-auth] [9347]: (note): MAC: 2e1f.3a65.9c09  L3 Authentication initiated. LWA
2021/01/19 21:57:55.967433 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_L2_WEBAUTH_DONE -> S_AUTHIF_WEBAUTH_PENDING
2021/01/19 21:57:55.968312 {wncd_x_R0-0}{1}: [sisf-packet] [9347]: (debug): RX: ARP from interface capwap_90000004 on vlan 1 Source MAC: 2e1f.3a65.9c09  Dest MAC: ffff.ffff.ffff  ARP REQUEST, ARP sender MAC: 2e1f.3a65.9c09  ARP target MAC: ffff.ffff.ffff  ARP sender IP: 192.168.1.17, ARP target IP: 192.168.1.17,
2021/01/19 21:57:55.968519 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  iplearn receive client learn method update. Prev method (IP Snooping) Cur method (ARP)
2021/01/19 21:57:55.968522 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  Client IP learn method update successful. Method: ARP IP: 192.168.1.17
2021/01/19 21:57:55.968966 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  IP-learn state transition: S_IPLEARN_COMPLETE -> S_IPLEARN_COMPLETE
2021/01/19 21:57:57.762648 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  iplearn receive client learn method update. Prev method (ARP) Cur method (IP Snooping)
2021/01/19 21:57:57.762650 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  Client IP learn method update successful. Method: IP Snooping IP: 192.168.1.17
2021/01/19 21:57:57.763032 {wncd_x_R0-0}{1}: [client-iplearn] [9347]: (info): MAC: 2e1f.3a65.9c09  IP-learn state transition: S_IPLEARN_COMPLETE -> S_IPLEARN_COMPLETE
2021/01/19 21:58:00.992597 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in INIT state
2021/01/19 21:58:00.992617 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:00.992669 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.168.1.15] url [http://connectivitycheck.gstatic.com/generate_204]
2021/01/19 21:58:00.992694 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/60.0.3112.32 Safari/537.36
2021/01/19 21:58:00.993558 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1248)
2021/01/19 21:58:00.993637 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:58:00.993645 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:58:00.996320 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Linux-Workstation and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1057
2021/01/19 21:58:00.996508 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] DC Profile-name has been changed to Linux-Workstation
2021/01/19 21:58:00.996524 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] update event: Policy is not applied for this Handle 0xB7000080
2021/01/19 21:58:05.808144 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:05.808226 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.168.1.15] url [http://connectivitycheck.gstatic.com/generate_204]
2021/01/19 21:58:05.808251 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/60.0.3112.32 Safari/537.36
2021/01/19 21:58:05.860465 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in GET_REDIRECT state
2021/01/19 21:58:05.860483 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:05.860534 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.168.1.15] url [http://connectivitycheck.gstatic.com/generate_204]
2021/01/19 21:58:05.860559 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/60.0.3112.32 Safari/537.36
2021/01/19 21:58:06.628209 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in GET_REDIRECT state
2021/01/19 21:58:06.628228 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:06.628287 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.0.2.1] url [https://192.0.2.1:443/login.html?redirect=http://connectivitycheck.gstatic.com/generate_204]
2021/01/19 21:58:06.628316 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (Linux; Android 11; SM-G970F) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/87.0.4280.141 Mobile Safari/537.36
2021/01/19 21:58:06.628832 {wncd_x_R0-0}{1}: [webauth-page] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Sending Webauth login form, len 8077
2021/01/19 21:58:06.629613 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1248)
2021/01/19 21:58:06.629699 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:58:06.629709 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:58:06.633058 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Linux-Workstation &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1057
2021/01/19 21:58:06.633219 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] DC Profile-name has been changed to Samsung Galaxy S10e
2021/01/19 21:58:06.633231 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] update event: Policy is not applied for this Handle 0xB7000080
2021/01/19 21:58:06.719502 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in LOGIN state
2021/01/19 21:58:06.719521 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:06.719591 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.0.2.1] url [https://192.0.2.1:443/favicon.ico]
2021/01/19 21:58:06.719646 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (Linux; Android 11; SM-G970F) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/87.0.4280.141 Mobile Safari/537.36
2021/01/19 21:58:06.720038 {wncd_x_R0-0}{1}: [webauth-error] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse logo GET, File "/favicon.ico" not found
2021/01/19 21:58:06.720623 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1248)
2021/01/19 21:58:06.720707 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:58:06.720716 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:58:06.724036 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1057
2021/01/19 21:58:06.746127 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in LOGIN state
2021/01/19 21:58:06.746145 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:06.746197 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.0.2.1] url [https://192.0.2.1:443/favicon.ico]
2021/01/19 21:58:06.746225 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (Linux; Android 11; SM-G970F) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/87.0.4280.141 Mobile Safari/537.36
2021/01/19 21:58:06.746612 {wncd_x_R0-0}{1}: [webauth-error] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse logo GET, File "/favicon.ico" not found
2021/01/19 21:58:06.747105 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1248)
2021/01/19 21:58:06.747187 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:58:06.747197 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:58:06.750598 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Samsung Galaxy S10e and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1057
2021/01/19 21:58:15.902342 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]GET rcvd when in LOGIN state
2021/01/19 21:58:15.902360 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP GET request
2021/01/19 21:58:15.902410 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Parse GET, src [192.168.1.17] dst [192.168.1.15] url [http://connectivitycheck.gstatic.com/generate_204]
2021/01/19 21:58:15.902435 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Retrieved user-agent = Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/60.0.3112.32 Safari/537.36
2021/01/19 21:58:15.903173 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (1248)
2021/01/19 21:58:15.903252 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Check aaa acct configured
2021/01/19 21:58:15.903261 {wncd_x_R0-0}{1}: [auth-mgr-feat_template] [9347]: (info): [0000.0000.0000:capwap_90000004] access_session_acct_filter_spec is NULL
2021/01/19 21:58:15.905950 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Device type for the session is detected as Linux-Workstation and old Samsung Galaxy S10e &Device name for the session is detected as Unknown Device and old Unknown Device & Old protocol map 1057 and new is 1057
2021/01/19 21:58:15.906112 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] DC Profile-name has been changed to Linux-Workstation
2021/01/19 21:58:15.906125 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] update event: Policy is not applied for this Handle 0xB7000080
2021/01/19 21:58:16.357093 {wncd_x_R0-0}{1}: [webauth-httpd] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]POST rcvd when in LOGIN state
2021/01/19 21:58:16.357443 {wncd_x_R0-0}{1}: [sadb-attr] [9347]: (info): Removing ipv6 addresses from the attr list -1560276753,sm_ctx = 0x50840930, num_ipv6 = 1
2021/01/19 21:58:16.357674 {wncd_x_R0-0}{1}: [caaa-authen] [9347]: (info): [CAAA:AUTHEN:b7000080] DEBUG: mlist=ldapauth for type=0
2021/01/19 21:58:16.374292 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Authc success from WebAuth, Auth event success
2021/01/19 21:58:16.374412 {wncd_x_R0-0}{1}: [ewlc-infra-evq] [9347]: (note): Authentication Success. Resolved Policy bitmap:0 for client 2e1f.3a65.9c09
2021/01/19 21:58:16.374442 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_WEBAUTH_PENDING -> S_AUTHIF_WEBAUTH_PENDING
2021/01/19 21:58:16.374568 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info):
<<            username   0 "Nico">>
2021/01/19 21:58:16.374574 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info):
<<    sam-account-name   0 "Nico">>
2021/01/19 21:58:16.374584 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info):
<<              method   0 1 [webauth]>>
2021/01/19 21:58:16.374592 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info):
<<       clid-mac-addr   0 2e 1f 3a 65 9c 09 >>
2021/01/19 21:58:16.374597 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info):
<<             intf-id   0 2415919108 (0x90000004)>>
2021/01/19 21:58:16.374690 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] auth mgr attr change notification  is received for attr (450)
2021/01/19 21:58:16.374797 {wncd_x_R0-0}{1}: [auth-mgr] [9347]: (info): [2e1f.3a65.9c09:capwap_90000004] Received User-Name Nico for client 2e1f.3a65.9c09
2021/01/19 21:58:16.375294 {wncd_x_R0-0}{1}: [webauth-acl] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]Applying IPv4 logout ACL via SVM, name: IP-Adm-V4-LOGOUT-ACL, priority: 51, IIF-ID: 0
2021/01/19 21:58:16.376120 {wncd_x_R0-0}{1}: [epm-redirect] [9347]: (info): [0000.0000.0000:unknown] URL-Redirect-ACL = IP-Adm-V4-LOGOUT-ACL
2021/01/19 21:58:16.377322 {wncd_x_R0-0}{1}: [webauth-page] [9347]: (info): capwap_90000004[2e1f.3a65.9c09][   192.168.1.17]HTTP/1.0 200 OK
2021/01/19 21:58:16.378405 {wncd_x_R0-0}{1}: [client-auth] [9347]: (note): MAC: 2e1f.3a65.9c09  L3 Authentication Successful. ACL:[]
2021/01/19 21:58:16.378426 {wncd_x_R0-0}{1}: [client-auth] [9347]: (info): MAC: 2e1f.3a65.9c09  Client auth-interface state transition: S_AUTHIF_WEBAUTH_PENDING -> S_AUTHIF_WEBAUTH_DONE
2021/01/19 21:58:16.379181 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Client QoS add mobile cb
2021/01/19 21:58:16.379323 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  No QoS PM Name or QoS Level received from SANet for pm_dir:0. Check client is fastlane, otherwise set pm name to none
2021/01/19 21:58:16.379358 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  No QoS PM Name or QoS Level received from SANet for pm_dir:1. Check client is fastlane, otherwise set pm name to none
2021/01/19 21:58:16.379442 {wncd_x_R0-0}{1}: [client-auth] [9347]: (note): MAC: 2e1f.3a65.9c09  ADD MOBILE sent. Client state flags: 0x8  BSSID: MAC: f80f.6f15.66ae  capwap IFID: 0x90000004
2021/01/19 21:58:16.380547 {wncd_x_R0-0}{1}: [errmsg] [9347]: (info): %CLIENT_ORCH_LOG-6-CLIENT_ADDED_TO_RUN_STATE: Username entry (Nico) joined with ssid (webauth) for device with MAC: 2e1f.3a65.9c09
2021/01/19 21:58:16.380729 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info): [ Applied attribute :bsn-vlan-interface-name   0 "1" ]
2021/01/19 21:58:16.380736 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info): [ Applied attribute :             timeout   0 86400 (0x15180) ]
2021/01/19 21:58:16.380812 {wncd_x_R0-0}{1}: [aaa-attr-inf] [9347]: (info): [ Applied attribute :    url-redirect-acl   0 "IP-Adm-V4-LOGOUT-ACL" ]
2021/01/19 21:58:16.380969 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Client QoS run state handler
2021/01/19 21:58:16.381033 {wncd_x_R0-0}{1}: [rog-proxy-capwap] [9347]: (debug): Managed client RUN state notification: 2e1f.3a65.9c09
2021/01/19 21:58:16.381152 {wncd_x_R0-0}{1}: [client-orch-state] [9347]: (note): MAC: 2e1f.3a65.9c09  Client state transition: S_CO_L3_AUTH_IN_PROGRESS -> S_CO_RUN
2021/01/19 21:58:16.385252 {wncd_x_R0-0}{1}: [ewlc-qos-client] [9347]: (info): MAC: 2e1f.3a65.9c09  Client QoS dpath run params
2021/01/19 21:58:16.385321 {wncd_x_R0-0}{1}: [avc-afc] [9347]: (debug): AVC enabled for client 2e1f.3a65.9c09

Vérification de la connectivité 9800 vers LDAP

Vous pouvez prendre une capture intégrée dans le 9800 afin de voir quel trafic va vers LDAP.

Pour effectuer une capture à partir du WLC, accédez à Troubleshooting > Packet Capture et cliquez sur +Add. Sélectionnez le port de liaison ascendante et commencez la capture.

Voici un exemple d'authentification réussie pour l'utilisateur Nico.

Les 2 premiers paquets représentent la liaison du WLC à la base de données LDAP, c'est-à-dire le WLC s'authentifiant auprès de la base de données avec l'utilisateur admin (afin de pouvoir effectuer une recherche).

Ces 2 paquets LDAP représentent le WLC effectuant une recherche dans le DN de base (ici CN=Users, DC=lab, DC=com). L'intérieur du paquet contient un filtre pour le nom d'utilisateur (ici Nico). La base de données LDAP renvoie les attributs utilisateur comme une réussite.

Les 2 derniers paquets représentent le WLC essayant de s'authentifier avec ce mot de passe utilisateur pour tester si le mot de passe est le bon.

1. Collectez EPC et vérifiez si sAMAccountName est appliqué en tant que filtre :

Si le filtre affiche cn et si sAMAccountName est utilisé comme nom d'utilisateur, alors l'authentification échoue.

Reconfigurez l'attribut de mappage ldap à partir de l'interface de ligne de commande WLC.

2. Assurez-vous que le serveur renvoie userPassword en texte clair, sinon l'authentification échoue.

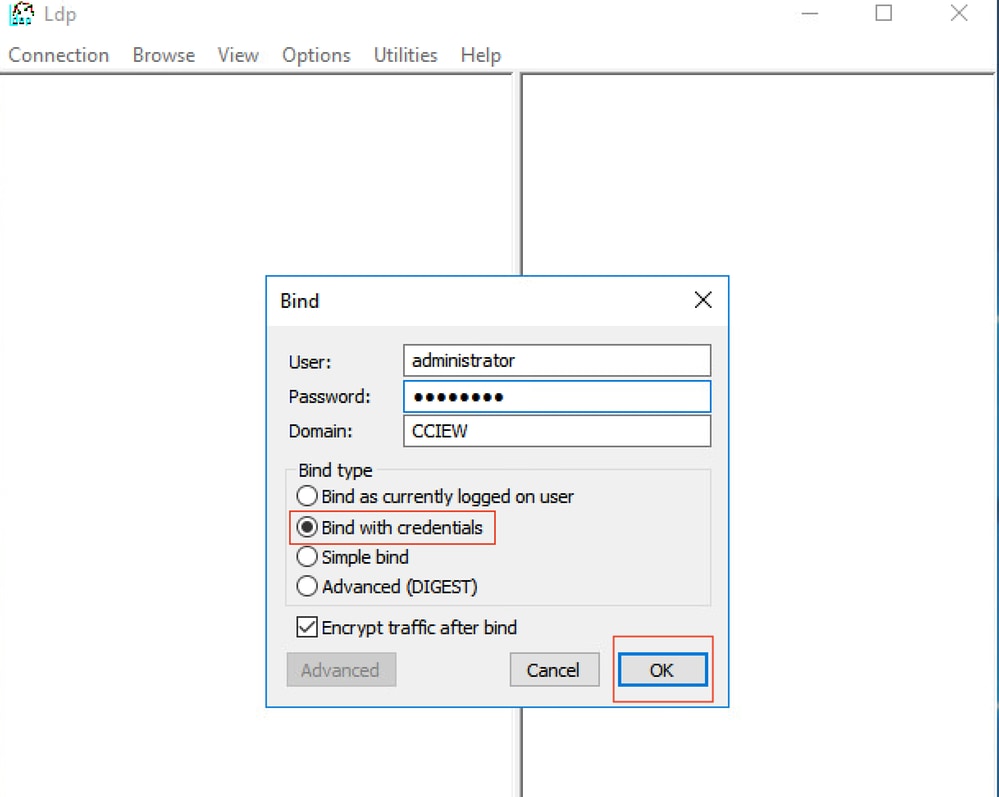

3. Utilisez l'outil ldp.exe sur le serveur pour valider les informations de nom unique de base.

4. Vérifiez les statistiques du serveur et attribuez MAP.

C9800-40-K9#show ldap server all

Server Information for ldap

================================

Server name             :ldap

Server Address          :10.106.38.195

Server listening Port   :389

Bind Root-dn            :vk1

Server mode             :Non-Secure

Cipher Suite            :0x00

Authentication Seq      :Search first. Then Bind/Compare password next

Authentication Procedure:Bind with user password

Base-Dn                 :CN=users,DC=cciew,DC=local

Object Class            :Person

Attribute map           :VK

Request timeout         :30

Deadtime in Mins        :0

State                   :ALIVE

---------------------------------

* LDAP STATISTICS *

Total messages  [Sent:2, Received:3]

Response delay(ms) [Average:2, Maximum:2]

Total search    [Request:1, ResultEntry:1, ResultDone:1]

Total bind      [Request:1, Response:1]

Total extended  [Request:0, Response:0]

Total compare   [Request:0, Response:0]

Search [Success:1, Failures:0]

Bind   [Success:1, Failures:0]

Missing attrs in Entry [0]

Connection   [Closes:0, Aborts:0, Fails:0, Timeouts:0]

----------------------------------

No. of active connections   :0

---------------------------------

Informations connexes

• Exemple de configuration EAP local sur le 9800
• Assistance technique de Cisco et téléchargements
