    Introduction

    Ce document décrit comment configurer un réseau local sans fil (WLAN) avec la sécurité 802.1x et le remplacement du réseau local virtuel (VLAN).

    Conditions préalables

    Exigences

    Cisco vous recommande de prendre connaissance des rubriques suivantes :

    • 802.1x
    • PEAP (Protected Extensible Authentication Protocol)
    • Autorité de certification (CA)
    • Certificats

    Composants utilisés

    Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

    • WLC v8.3.102.0
    • Identity Service Engine (ISE) v2.1
    • Ordinateur portable Windows 10

    The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

    Informations générales

    Lorsque vous configurez un WLAN avec la sécurité 802.1x et un VLAN, vous pouvez le remplacer par le protocole EAP (Protected Extensible Authentication Protocol).

    Configurer

    Diagramme du réseau

    Topology diagram

    Configuration

    Les étapes générales sont les suivantes :

    1. Déclarez le serveur RADIUS sur le WLC et vice versa pour permettre la communication entre eux.
    2. Créez le SSID (Service Set Identifier) dans le WLC.
    3. Créez la règle d'authentification sur ISE.
    4. Créez le profil d'autorisation sur ISE.
    5. Créez la règle d'autorisation sur ISE.
    6. Configurez le terminal.

    Déclarer le serveur RADIUS sur WLC

    Afin de permettre la communication entre le serveur RADIUS et le WLC, vous devez enregistrer le serveur RADIUS sur le WLC et vice versa.

    IUG:

    Étape 1. Ouvrez l'interface graphique utilisateur du WLC et naviguez vers SECURITY > RADIUS > Authentication > New comme indiqué dans l'image.

    Radius Authentication page on the WLC

    Étape 2. Entrez les informations du serveur RADIUS comme indiqué dans l'image.

    Create a new RADIUS server on the WLC

    CLI :

    > config radius auth add <index> <a.b.c.d> 1812 ascii <shared-key>
> config radius auth disable <index>
> config radius auth retransmit-timeout <index> <timeout-seconds>
> config radius auth enable <index>

    <a.b.c.d> correspond au serveur RADIUS.

    Créer un SSID

    IUG:

    Étape 1. Ouvrez l'interface graphique utilisateur du WLC et naviguez jusqu'à WLANs > Create New > Go comme indiqué dans l'image.

    Create a new WLAN

    Étape 2. Choisissez un nom pour le SSID et le profil, puis cliquez sur Apply comme indiqué dans l'image.

    Enter new SSID profile details

    CLI :

    > config wlan create <id> <profile-name> <ssid-name>

    Étape 3. Attribuez le serveur RADIUS au WLAN.

    CLI :

    > config wlan radius_server auth add <wlan-id> <radius-index>

    IUG:

    Accédez à Security > AAA Servers et choisissez le serveur RADIUS souhaité, puis appuyez sur Apply comme indiqué dans l'image.

    Set a AAA server for the WLAN



    Étape 4. Activez Allow AAA Override et augmentez éventuellement le délai d'expiration de la session

    CLI :

    > config wlan aaa-override enable <wlan-id>
    > config wlan session-timeout <wlan-id> <session-timeout-seconds>

    IUG:

    Accédez à WLANs > WLAN ID > Advanced et activez Allow AAA Override. Le cas échéant, spécifiez le délai d'expiration de la session comme indiqué dans l'image.

    Set the session timeout

    Étape 5. Activez le WLAN.

    CLI :

    > config wlan enable <wlan-id>

    IUG:

    Accédez à WLANs > WLAN ID > General et activez le SSID comme indiqué dans l'image.

    Enable the WLAN

    Déclarer WLC sur ISE

    Étape 1. Ouvrez la console ISE et accédez à Administration > Network Resources > Network Devices > Add comme indiqué dans l'image.

    Add a network ressource device

    Étape 2. Saisissez les valeurs.

    Il peut éventuellement s'agir d'un nom de modèle, d'une version de logiciel, d'une description et d'une affectation de groupes de périphériques réseau en fonction des types de périphériques, de l'emplacement ou des WLC.

    a.b.c.d correspond à l'interface WLC qui envoie l'authentification demandée. Par défaut, il s'agit de l'interface de gestion telle qu'illustrée dans l'image.

    Set the RADIUS shared secret

    Pour plus d'informations sur les groupes de périphériques réseau :

    ISE – Groupes d’appareils réseau

    Créer un nouvel utilisateur sur ISE

    Étape 1. Allez à Administration > Identity Management > Identities > Users > Add (gestion > gestion des identités > identités > utilisateurs > ajouter) en suivant les indications de l’image.

    Add a User on ISE

    Étape 2. Entrez l’information.

    Dans cet exemple, cet utilisateur appartient à un groupe appelé ALL_ACCOUNTS, mais il peut être ajusté si nécessaire, comme illustré dans l'image.

    Define user credentials

    Créer une règle d'authentification

    Les règles d'authentification sont utilisées pour vérifier si les informations d'identification des utilisateurs sont correctes (vérifier si l'utilisateur est réellement ce qu'il dit être) et limiter les méthodes d'authentification qu'il est autorisé à utiliser.

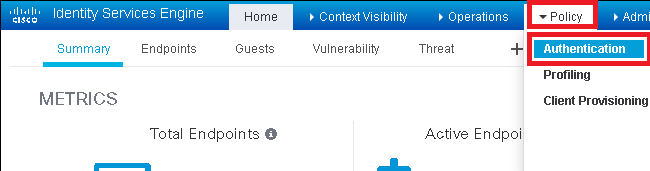

    Étape 1. Accédez à Policy > Authentication comme indiqué dans l'image.

    ISE policy authentication menu

    Étape 2. Insérez une nouvelle règle d'authentification comme indiqué dans l'image.

    Insert a new authentication policy

    Étape 3. Saisissez les valeurs.

    Cette règle d'authentification autorise tous les protocoles répertoriés dans la liste Accès réseau par défaut. Ceci s'applique à la demande d'authentification pour les clients sans fil 802.1x, et avec Called-Station-ID, et se termine par ise-ssid comme indiqué dans l'image.

    Define the policy details

    Choisissez également la source d'identité pour les clients qui correspondent à cette règle d'authentification. Cet exemple utilise la liste source d'identité des utilisateurs internes comme illustré dans l'image.

    Chose internal users

    Une fois terminé, cliquez sur Done et Save comme indiqué dans l'image.

    Save policy

    Pour plus d'informations sur les sources d'identité consultez ce lien :

    Créer un groupe d'identités utilisateur

    Créer un profil d’autorisation

    Le profil d'autorisation détermine si vous avez accès ou non au réseau. Push Access Control Lists (ACL), VLAN override ou tout autre paramètre. Le profil d'autorisation présenté dans cet exemple vous envoie un message d'acceptation d'accès et attribue le VLAN 2404.

    Étape 1. Accédez à Policy > Policy Elements > Results comme indiqué dans l'image.

    Authorization results

    Étape 2. Ajouter un nouveau profil d'autorisation. Accédez à Authorization > Authorization Profiles > Add comme indiqué dans l'image.

    Add authorization profile

    Étape 3. Entrez les valeurs indiquées dans l'image.

    Define the VLAN

    Créer une règle d'autorisation

    La règle d'autorisation est celle qui est chargée de déterminer les autorisations (quel profil d'autorisation) qui vous sont appliquées.

    Étape 1. Accédez à Policy > Authorization comme indiqué dans l'image.

    ISE authorization policy page

    Étape 2. Insérez une nouvelle règle comme illustré dans l'image.

    Insert a new authorization policy

    Étape 3. Saisissez les valeurs.

    Commencez par sélectionner le nom de la règle et le groupe d'identités dans lequel l'utilisateur est stocké (ALL_ACCOUNTS), comme indiqué dans l'image.

    Chose identity group

    Ensuite, sélectionnez d'autres conditions qui font entrer le processus d'autorisation dans cette règle. Dans cet exemple, le processus d'autorisation applique cette règle s'il utilise le sans fil 802.1x et que l'ID de la station appelée se termine par ise-ssid, comme illustré dans l'image.

    Set the condition

    Enfin, sélectionnez le profil d'autorisation qui vous est affecté et qui atteint cette règle. Cliquez sur Done et Save comme indiqué dans l'image.

    Chose an authorization result

    Configuration du périphérique final

    Configurez un ordinateur portable Windows 10 pour qu'il se connecte à un SSID avec authentification 802.1x et PEAP/MS-CHAPv2 (version Microsoft du protocole d'authentification Challenge-Handshake) version 2.

    Dans cet exemple de configuration, ISE utilise son certificat auto-signé pour effectuer l'authentification.

    Afin de créer le profil WLAN sur la machine Windows, il y a deux options :

    1. Installez le certificat auto-signé sur l'ordinateur pour le valider et faites confiance au serveur ISE afin de terminer l'authentification.
    2. Ignorez la validation du serveur RADIUS et faites confiance à tout serveur RADIUS utilisé pour effectuer l'authentification (non recommandé, car il peut devenir un problème de sécurité).

    La configuration de ces options est expliquée dans Configuration du périphérique final - Créer le profil WLAN - Étape 7.

    Configuration du périphérique final - Installer le certificat auto-signé ISE

    Étape 1. Exporter le certificat auto-signé.

    Connectez-vous à ISE et accédez à Administration > System > Certificates > System Certificates.

    Choisissez ensuite le certificat utilisé pour l'authentification EAP et cliquez sur Export comme indiqué dans l'image.

    Export ISE certificate

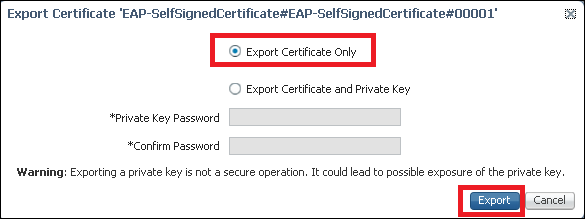

    Enregistrez le certificat à l'emplacement requis. Ce certificat doit être installé sur l'ordinateur Windows comme illustré dans l'image.

    Export certificate

    Étape 2. Installez le certificat sur l'ordinateur Windows.

    Copiez le certificat exporté d'ISE dans la machine Windows, changez l'extension du fichier de .pem à .crt, et après cela double-cliquez afin de l'installer comme indiqué dans l'image.

    Install certificate

    Étape 3. Sélectionnez l'installer dans Local Machine et cliquez sur Next comme indiqué dans l'image.

    Certificate import wizard

    Étape 4. Sélectionnez Placer tous les certificats dans ce magasin, puis recherchez et sélectionnez Autorités de certification racine de confiance. Après cela, cliquez sur Next comme indiqué dans l'image.

    Chose certificate store

    Étape 5. Cliquez ensuite sur Finish comme indiqué dans l'image.

    Complete the import wizard

    Étape 6. Confirmez l'installation du certificat. Cliquez sur Yes comme indiqué dans l'image.

    PEAP Security warning

    Étape 7. Enfin, cliquez sur OK comme illustré dans l'image.

    Import successful

    Configuration du périphérique final - Création du profil WLAN

    Étape 1. Cliquez avec le bouton droit sur l'icône Démarrer et sélectionnez Panneau de configuration comme illustré dans l'image.

    Windows control panel

    Étape 2. Accédez à Réseau et Internet, puis à Centre Réseau et partage, et cliquez sur Configurer une nouvelle connexion ou un nouveau réseau comme indiqué dans l'image.

    Setup network connection

    Étape 3. Sélectionnez Manually connect to a wireless network, puis cliquez sur Next, comme indiqué dans l'image.

    Chose manual connection

    Étape 4. Entrez les informations avec le nom du SSID et le type de sécurité WPA2-Enterprise et cliquez sur Next comme indiqué dans l'image.

    Enter SSID information

    Étape 5. Sélectionnez Change connection settings afin de personnaliser la configuration du profil WLAN comme indiqué dans l'image.

    Successfully added SSID

    Étape 6. Accédez à l'onglet Security et cliquez sur Settings comme indiqué dans l'image.

    PEAP settings

    Étape 7. Sélectionnez cette option si le serveur RADIUS est validé ou non.

    Si oui, activez Vérifier l'identité du serveur en validant le certificat et, dans Autorités de certification racine de confiance : liste, sélectionnez le certificat auto-signé d'ISE.

    Après cela, sélectionnez Configure et disable Automatically use my Windows logon name and password..., puis cliquez sur OK comme indiqué dans les images.

    Verify the service certificate

    EAP MSCHAPv2 properties pop up

    Étape 8. Configurez les informations d'identification utilisateur.

    Une fois de retour à l'onglet Security, sélectionnez Advanced settings, spécifiez authentication mode comme User authentication, et enregistrez les informations d'identification qui ont été configurées sur ISE afin d'authentifier l'utilisateur comme indiqué dans les images.

    PEAP advanced settings

    Chose user or machine authentication

    Enter credentials

    Vérifier

    Utilisez cette section pour confirmer que votre configuration fonctionne correctement.

    Le flux d'authentification peut être vérifié à partir du WLC ou du point de vue d'ISE.

    Processus d'authentification sur WLC

    Exécutez les commandes suivantes afin de surveiller le processus d'authentification pour un utilisateur spécifique :

    > debug client <mac-add-client>
> debug dot1x event enable
> debug dot1x aaa enable

    Exemple d'authentification réussie (certains résultats ont été omis) :

    *apfMsConnTask_1: Nov 24 04:30:44.317: e4:b3:18:7c:30:58 Processing assoc-req station:e4:b3:18:7c:30:58 AP:00:c8:8b:26:2c:d0-00 thread:1a5cc288
*apfMsConnTask_1: Nov 24 04:30:44.317: e4:b3:18:7c:30:58 Reassociation received from mobile on BSSID 00:c8:8b:26:2c:d1 AP AP-1700-sniffer
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 Applying Interface(management) policy on Mobile, role Unassociated. Ms NAC State 0 Quarantine Vlan 0 Access Vlan 0
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 Applying site-specific Local Bridging override for station e4:b3:18:7c:30:58 - vapId 2, site 'default-group', interface 'management'
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 Applying Local Bridging Interface Policy for station e4:b3:18:7c:30:58 - vlan 2400, interface id 0, interface 'management'
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 RSN Capabilities:  60
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 Marking Mobile as non-e4:b3:18:7c:30:58 Received 802.11i 802.1X key management suite, enabling dot1x Authentication11w Capable
*apfMsConnTask_1: Nov 24 04:30:44.318: e4:b3:18:7c:30:58 Received RSN IE with 1 PMKIDs from mobile e4:b3:18:7c:30:58
*apfMsConnTask_1: Nov 24 04:30:44.319: Received PMKID:  (16)
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 Searching for PMKID in MSCB PMKID cache for mobile e4:b3:18:7c:30:58
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 No valid PMKID found in the MSCB PMKID cache for mobile e4:b3:18:7c:30:58
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 0.0.0.0 START (0) Initializing policy
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 0.0.0.0 START (0) Change state to AUTHCHECK (2) last state START (0)
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 0.0.0.0 AUTHCHECK (2) Change state to 8021X_REQD (3) last state AUTHCHECK (2)
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 0.0.0.0 8021X_REQD (3) Plumbed mobile LWAPP rule on AP 00:c8:8b:26:2c:d0 vapId 2 apVapId 2 flex-acl-name:
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 apfMsAssoStateInc
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 apfPemAddUser2 (apf_policy.c:437) Changing state for mobile e4:b3:18:7c:30:58 on AP 00:c8:8b:26:2c:d0 from Idle to Associated
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 apfPemAddUser2:session timeout forstation e4:b3:18:7c:30:58 - Session Tout 0, apfMsTimeOut '0' and sessionTimerRunning flag is  0
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 Stopping deletion of Mobile Station: (callerId: 48)
*apfMsConnTask_1: Nov 24 04:30:44.319: e4:b3:18:7c:30:58 Func: apfPemAddUser2, Ms Timeout = 0, Session Timeout = 0
*apfMsConnTask_1: Nov 24 04:30:44.320: e4:b3:18:7c:30:58 Sending Assoc Response to station on BSSID 00:c8:8b:26:2c:d1 (status 0) ApVapId 2 Slot 0
*spamApTask2: Nov 24 04:30:44.323: e4:b3:18:7c:30:58 Successful transmission of LWAPP Add-Mobile to AP 00:c8:8b:26:2c:d0
*spamApTask2: Nov 24 04:30:44.325: e4:b3:18:7c:30:58 Received ADD_MOBILE ack - Initiating 1x to STA e4:b3:18:7c:30:58 (idx 55)
*spamApTask2: Nov 24 04:30:44.325: e4:b3:18:7c:30:58 Sent dot1x auth initiate message for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 reauth_sm state transition 0 ---> 1 for mobile e4:b3:18:7c:30:58 at 1x_reauth_sm.c:47
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 EAP-PARAM Debug - eap-params for Wlan-Id :2 is disabled - applying Global eap timers and retries
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 Disable re-auth, use PMK lifetime.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 Station e4:b3:18:7c:30:58 setting dot1x reauth timeout = 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 Stopping reauth timeout for e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 dot1x - moving mobile e4:b3:18:7c:30:58 into Connecting state
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.326: e4:b3:18:7c:30:58 Sending EAP-Request/Identity to mobile e4:b3:18:7c:30:58 (EAP Id 1)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 Received EAPOL EAPPKT from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 Received Identity Response (count=1) from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 Resetting reauth count 1 to 0 for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 EAP State update from Connecting to Authenticating for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 dot1x - moving mobile e4:b3:18:7c:30:58 into Authenticating state
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 Entering Backend Auth Response state for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.380: e4:b3:18:7c:30:58 Created Acct-Session-ID (58366cf4/e4:b3:18:7c:30:58/367) for the mobile
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.386: e4:b3:18:7c:30:58 Processing Access-Challenge for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.387: e4:b3:18:7c:30:58 Entering Backend Auth Req state (id=215) for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.387: e4:b3:18:7c:30:58 WARNING: updated EAP-Identifier 1 ===> 215 for STA e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.387: e4:b3:18:7c:30:58 Sending EAP Request from AAA to mobile e4:b3:18:7c:30:58 (EAP Id 215)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.387: e4:b3:18:7c:30:58 Allocating EAP Pkt for retransmission to mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.390: e4:b3:18:7c:30:58 Received EAPOL EAPPKT from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.390: e4:b3:18:7c:30:58 Received EAP Response from mobile e4:b3:18:7c:30:58 (EAP Id 215, EAP Type 3)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.390: e4:b3:18:7c:30:58 Resetting reauth count 0 to 0 for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.390: e4:b3:18:7c:30:58 Entering Backend Auth Response state for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.393: e4:b3:18:7c:30:58 Processing Access-Challenge for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.393: e4:b3:18:7c:30:58 Entering Backend Auth Req state (id=216) for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.393: e4:b3:18:7c:30:58 Sending EAP Request from AAA to mobile e4:b3:18:7c:30:58 (EAP Id 216)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.393: e4:b3:18:7c:30:58 Reusing allocated memory for  EAP Pkt for retransmission to mobile e4:b3:18:7c:30:58
.
.
.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Processing Access-Accept for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Resetting web IPv4 acl from 255 to 255
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Resetting web IPv4 Flex acl from 65535 to 65535
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Username entry (user1) created for mobile, length = 253
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Found an interface name:'vlan2404' corresponds to interface name received: vlan2404
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 override for default ap group, marking intgrp NULL
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Applying Interface(management) policy on Mobile, role Unassociated. Ms NAC State 2 Quarantine Vlan 0 Access Vlan 2400
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.530: e4:b3:18:7c:30:58 Re-applying interface policy for client
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 apfApplyWlanPolicy: Apply WLAN Policy over PMIPv6 Client Mobility Type, Tunnel User - 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Inserting AAA Override struct for mobile
        MAC: e4:b3:18:7c:30:58, source 4
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Applying override policy from source Override Summation: with value 200
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Found an interface name:'vlan2404' corresponds to interface name received: vlan2404
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Applying Interface(vlan2404) policy on Mobile, role Unassociated. Ms NAC State 2 Quarantine Vlan 0 Access Vlan 2400
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Re-applying interface policy for client
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Setting re-auth timeout to 0 seconds, got from WLAN config.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Station e4:b3:18:7c:30:58 setting dot1x reauth timeout = 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Stopping reauth timeout for e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Creating a PKC PMKID Cache entry for station e4:b3:18:7c:30:58 (RSN 2)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Resetting MSCB PMK Cache Entry 0 for station e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Adding BSSID 00:c8:8b:26:2c:d1 to PMKID cache at index 0 for station e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: New PMKID: (16)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531:      [0000] cc 3a 3d 26 80 17 8b f1 2d c5 cd fd a0 8a c4 39
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 unsetting PmkIdValidatedByAp
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Updating AAA Overrides from local for station
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Adding Audit session ID payload in Mobility handoff
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 0 PMK-update groupcast messages sent
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 PMK sent to mobility group
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Disabling re-auth since PMK lifetime can take care of same.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.531: e4:b3:18:7c:30:58 Sending EAP-Success to mobile e4:b3:18:7c:30:58 (EAP Id 223)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Freeing AAACB from Dot1xCB as AAA auth is done for  mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 key Desc Version FT - 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Found an cache entry for BSSID 00:c8:8b:26:2c:d1 in PMKID cache at index 0 of station e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: Including PMKID in M1  (16)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532:      [0000] cc 3a 3d 26 80 17 8b f1 2d c5 cd fd a0 8a c4 39
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: M1 - Key Data: (22)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532:      [0000] dd 14 00 0f ac 04 cc 3a 3d 26 80 17 8b f1 2d c5
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532:      [0016] cd fd a0 8a c4 39
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Starting key exchange to mobile e4:b3:18:7c:30:58, data packets will be dropped
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Sending EAPOL-Key Message to mobile e4:b3:18:7c:30:58
state INITPMK (message 1), replay counter 00.00.00.00.00.00.00.00
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Reusing allocated memory for  EAP Pkt for retransmission to mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Entering Backend Auth Success state (id=223) for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 Received Auth Success while in Authenticating state for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.532: e4:b3:18:7c:30:58 dot1x - moving mobile e4:b3:18:7c:30:58 into Authenticated state
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.547: e4:b3:18:7c:30:58 Received EAPOL-Key from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.547: e4:b3:18:7c:30:58 Ignoring invalid EAPOL version (1) in EAPOL-key message from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.547: e4:b3:18:7c:30:58 key Desc Version FT - 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.547: e4:b3:18:7c:30:58 Received EAPOL-key in PTK_START state (message 2) from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Successfully computed PTK from PMK!!!
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Received valid MIC in EAPOL Key Message M2!!!!!
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Not Flex client. Do not distribute PMK Key cache.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Stopping retransmission timer for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 key Desc Version FT - 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Sending EAPOL-Key Message to mobile e4:b3:18:7c:30:58
state PTKINITNEGOTIATING (message 3), replay counter 00.00.00.00.00.00.00.01
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.548: e4:b3:18:7c:30:58 Reusing allocated memory for  EAP Pkt for retransmission to mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Received EAPOL-Key from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Ignoring invalid EAPOL version (1) in EAPOL-key message from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 key Desc Version FT - 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Received EAPOL-key in PTKINITNEGOTIATING state (message 4) from mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Stopping retransmission timer for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Freeing EAP Retransmit Bufer for mobile e4:b3:18:7c:30:58
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 apfMs1xStateInc
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 apfMsPeapSimReqCntInc
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 apfMsPeapSimReqSuccessCntInc
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 0.0.0.0 8021X_REQD (3) Change state to L2AUTHCOMPLETE (4) last state 8021X_REQD (3)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Mobility query, PEM State: L2AUTHCOMPLETE
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.555: e4:b3:18:7c:30:58 Building Mobile Announce :
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58   Building Client Payload:
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58     Client Ip: 0.0.0.0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58     Client Vlan Ip: 172.16.0.134, Vlan mask : 255.255.255.224
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58     Client Vap Security: 16384
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58     Virtual Ip: 10.10.10.10
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58     ssid: ise-ssid
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58   Building VlanIpPayload.
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 Not Using WMM Compliance code qosCap 00
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 L2AUTHCOMPLETE (4) Plumbed mobile LWAPP rule on AP 00:c8:8b:26:2c:d0 vapId 2 apVapId 2 flex-acl-name:
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 L2AUTHCOMPLETE (4) Change state to DHCP_REQD (7) last state L2AUTHCOMPLETE (4)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6677, Adding TMP rule
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Adding Fast Path rule
  type = Airespace AP - Learn IP address
  on AP 00:c8:8b:26:2c:d0, slot 0, interface = 1, QOS = 0
  IPv4 ACL ID = 255, IPv
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Fast Path rule (contd...) 802.1P = 0, DSCP = 0, TokenID = 15206, IntfId = 12  Local Bridging Vlan = 2400, Local Bridging intf id = 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Fast Path rule (contd...) AVC Ratelimit:  AppID = 0 ,AppAction = 0, AppToken = 15206  AverageRate = 0, BurstRate = 0
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Successfully plumbed mobile rule (IPv4 ACL ID 255, IPv6 ACL ID 255, L2 ACL ID 255,URL ACL ID 255)
*Dot1x_NW_MsgTask_0: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 Successfully Plumbed PTK session Keysfor mobile e4:b3:18:7c:30:58
*spamApTask2: Nov 24 04:30:44.556: e4:b3:18:7c:30:58 Successful transmission of LWAPP Add-Mobile to AP 00:c8:8b:26:2c:d0
*pemReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 Added NPU entry of type 9, dtlFlags 0x0
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) mobility role update request from Unassociated to Local
  Peer = 0.0.0.0, Old Anchor = 0.0.0.0, New Anchor = 172.16.0.3
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) State Update from Mobility-Incomplete to Mobility-Complete, mobility role=Local, client state=APF_MS_STATE_ASSOCIATED
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6315, Adding TMP rule
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Replacing Fast Path rule
  IPv4 ACL ID = 255,
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Fast Path rule (contd...) 802.1P = 0, DSCP = 0, TokenID = 15206, IntfId = 12  Local Bridging Vlan = 2400, Local Bridging intf id = 0
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Fast Path rule (contd...) AVC Ratelimit:  AppID = 0 ,AppAction = 0, AppToken = 15206  AverageRate = 0, BurstRate = 0
*apfReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 0.0.0.0 DHCP_REQD (7) Successfully plumbed mobile rule (IPv4 ACL ID 255, IPv6 ACL ID 255, L2 ACL ID 255,URL ACL ID 255)
*pemReceiveTask: Nov 24 04:30:44.557: e4:b3:18:7c:30:58 Sent an XID frame
*dtlArpTask: Nov 24 04:30:47.932: e4:b3:18:7c:30:58 Static IP client associated to interface vlan2404 which can support client subnet.
*dtlArpTask: Nov 24 04:30:47.933: e4:b3:18:7c:30:58 apfMsRunStateInc
*dtlArpTask: Nov 24 04:30:47.933: e4:b3:18:7c:30:58 172.16.0.151 DHCP_REQD (7) Change state to RUN (20) last state DHCP_REQD (7)

    Pour lire facilement les sorties du client de débogage, utilisez l'outil d'analyse de débogage sans fil :

    Outil d’analyse pour le débogage de réseaux sans fil

    Processus d'authentification sur ISE

    Accédez à Operations > RADIUS > Live Logs afin de voir quelle stratégie d'authentification, stratégie d'autorisation et profil d'autorisation a été attribué à l'utilisateur.

    Pour plus d'informations, cliquez sur Details afin de voir un processus d'authentification plus détaillé comme montré dans l'image.

    ISE live logs details

    Dépannage

    Il n’y a actuellement aucune information spécifique disponible pour dépanner cette configuration.

    Historique de révision

    Révision Date de publication Commentaires
    3.0
    17-Apr-2023
    Texte de remplacement ajouté. Mise à jour PII, Gerunds, traduction automatique, exigences de style et formatage.
    1.0
    10-Mar-2017
    Première publication
    TAC Authored

    Contribution d’experts de Cisco

    • Karla Cisneros Galvan
      Ingénieur TAC Cisco

    Ce document vous est-il utile?

    FeedbackCommentaires

    Contacter Cisco

    Ce document s’applique à ces produits
