Introduction

Ce document aide à configurer la sécurité de la couche transport SIP (TLS) entre Cisco Unified Communication Manager (CUCM) et Cisco Unified Border Element (CUBE)

Conditions préalables

Cisco recommande d'avoir des connaissances sur ces sujets

Protocole SIP
Certificats de sécurité

Exigences

La date et l'heure doivent correspondre sur les terminaux (il est recommandé d'avoir la même source NTP).
CUCM doit être en mode mixte.
La connectivité TCP est requise (port ouvert 5061 sur tout pare-feu de transit).
Le CUBE doit disposer des licences de sécurité et UCK9.

Composants utilisés

SIP
Certificats auto-signés

Configurer

Diagramme du réseau

Étapes de configuration

Étape 1. Créer un point de confiance afin de contenir le certificat auto-signé de CUBE

crypto pki trustpoint CUBEtest(this can be any name)

 enrollment selfsigned

 serial-number none

 fqdn none

 ip-address none

 subject-name cn= ISR4451-B.cisco.lab !(this has to match the router’s host name)

 revocation-check none

 rsakeypair ISR4451-B.cisco.lab !(this has to match the router's host name)

Étape 2. Une fois le point de confiance créé, exécutez la commande Crypto pki enroll CUBEtest afin d'obtenir des certificats auto-signés

crypto pki enroll CUBEtest

% The fully-qualified domain name will not be included in the certificate

Generate Self Signed Router Certificate? [yes/no]: yes

Si l'inscription est correcte, vous devez vous attendre à ce que cette sortie

Router Self Signed Certificate successfully created

Étape 3. Après avoir obtenu le certificat , vous devez l’exporter

crypto pki export CUBEtest pem terminal

La commande ci-dessus doit générer le certificat ci-dessous

% Self-signed CA certificate:

-----BEGIN CERTIFICATE-----

MIIBgDCCASqgAwIBAgIBATANBgkqhkiG9w0BAQUFADAeMRwwGgYDVQQDExNJU1I0

NDUxLUIuY2lzY28ubGFiMB4XDTE1MTIxNTAxNTAxNVoXDTIwMDEwMTAwMDAwMFow

HjEcMBoGA1UEAxMTSVNSNDQ1MS1CLmNpc2NvLmxhYjBcMA0GCSqGSIb3DQEBAQUA

A0sAMEgCQQDGtZ974Tfv+pngs1+cCeLZ/e0b2zq6CrIj4T1t+NSlG5sjMJ919/ix

7Fa6DG33LmEYUM1NntkLaz+8UNDAyBZrAgMBAAGjUzBRMA8GA1UdEwEB/wQFMAMB

Af8wHwYDVR0jBBgwFoAU+Yy1UqKdb+rrINc7tZcrdIRMKPowHQYDVR0OBBYEFPmM

tVKinW/q6yDXO7WXK3SETCj6MA0GCSqGSIb3DQEBBQUAA0EADQXG2FYZ/MSewjSH

T88SHXq0EVqcLrgGpScwcpbR1mKFPpIhDVaJfH/FC6jnkGW7JFWcekA5Kp0tzYx4

LDQaxQ==

-----END CERTIFICATE-----



% General Purpose Certificate:

-----BEGIN CERTIFICATE-----

MIIBgDCCASqgAwIBAgIBATANBgkqhkiG9w0BAQUFADAeMRwwGgYDVQQDExNJU1I0

NDUxLUIuY2lzY28ubGFiMB4XDTE1MTIxNTAxNTAxNVoXDTIwMDEwMTAwMDAwMFow

HjEcMBoGA1UEAxMTSVNSNDQ1MS1CLmNpc2NvLmxhYjBcMA0GCSqGSIb3DQEBAQUA

A0sAMEgCQQDGtZ974Tfv+pngs1+cCeLZ/e0b2zq6CrIj4T1t+NSlG5sjMJ919/ix

7Fa6DG33LmEYUM1NntkLaz+8UNDAyBZrAgMBAAGjUzBRMA8GA1UdEwEB/wQFMAMB

Af8wHwYDVR0jBBgwFoAU+Yy1UqKdb+rrINc7tZcrdIRMKPowHQYDVR0OBBYEFPmM

tVKinW/q6yDXO7WXK3SETCj6MA0GCSqGSIb3DQEBBQUAA0EADQXG2FYZ/MSewjSH

T88SHXq0EVqcLrgGpScwcpbR1mKFPpIhDVaJfH/FC6jnkGW7JFWcekA5Kp0tzYx4

LDQaxQ==

-----END CERTIFICATE-----

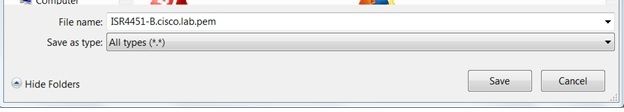

Copiez le certificat auto-signé généré ci-dessus et collez-le dans un fichier texte avec l'extension de fichier .pem

L'exemple ci-dessous porte le nom ISR4451-B.ciscolab.pem

Étape 4. Téléchargez le certificat CUBE sur le CUCM

CUCM OS Admin > Sécurité > Gestion des certificats > Télécharger le certificat/la chaîne de certificats
Fonction du certificat = CallManager-Trust
Téléchargez votre fichier .pem

Étape 5. Télécharger le certificat autosigné du gestionnaire d’appels

Recherchez le certificat qui indique Callmanager
Cliquez sur le nom d’hôte
Cliquez sur télécharger le fichier PEM
Enregistrez-le sur votre ordinateur

Étape 6. Télécharger le certificat Callmanager.pem dans CUBE

Ouvrez le fichier Callmanager.pem avec un éditeur de fichier texte
Copier tout le contenu du fichier
Exécutez les commandes this sur le CUBE

crypto pki trustpoint CUCMHOSTNAME

 enrollment terminal

 revocation-check none



crypto pku authenticate CUCMHOSTNAME



(PASTE THE CUCM CERT HERE AND THEN PRESS ENTER TWICE)



    You will then see the following:



Certificate has the following attributes:

       Fingerprint MD5: B9CABE35 24B11EE3 C58C9A9F 02DB16BC

      Fingerprint SHA1: EC164F6C 96CDC1C9 E7CA0933 8C7518D4 443E0E84



% Do you accept this certificate? [yes/no]: yes



    If everything was correct, you should see the following:



Trustpoint CA certificate accepted.

% Certificate successfully imported

Étape 7 : configuration du protocole SIP pour utiliser le point de confiance de certificat autosigné de CUBE

sip-ua

 crypto signaling default trustpoint CUBEtest

Étape 8. Configuration des terminaux de numérotation dial-peer avec TLS

dial-peer voice 9999 voip

 answer-address 35..

 destination-pattern 9999

 session protocol sipv2

 session target dns:cucm10-5

 session transport tcp tls

 voice-class sip options-keepalive

 srtp

Étape 9. Configuration d’un profil de sécurité de ligne principale SIP CUCM

Page d'administration de CUCM > Système > Sécurité > Profil de sécurité de la ligne principale SIP
Configurez le profil comme indiqué ci-dessous

Remarque : Il est extrêmement important que le champ X.509 corresponde au nom CN que vous avez configuré précédemment lors de la génération du certificat auto-signé

Étape 10. Configuration d’une ligne principale SIP sur CUCM

Vérifiez que la case SRTP allowed est cochée
Configurez l'adresse de destination appropriée et assurez-vous de remplacer le port 5060 par le port 5061
Assurez-vous de sélectionner le profil de sécurité de ligne principale Sip correct (créé à l'étape 9)

Enregistrez et réinitialisez le trunk.

Vérifier

Puisque vous avez activé OPTIONS PING sur CUCM, la ligne principale SIP doit être à l'état FULL SERVICE

L'état de la ligne principale SIP indique un service complet.

L'état du terminal de numérotation dial-peer est le suivant :

show dial-peer voice summary

TAG    TYPE  MIN  OPER PREFIX    DEST-PATTERN      FER THRU SESS-TARGET    STAT PORT    KEEPALIVE

9999   voip  up   up             9999               0  syst dns:cucm10-5                  active

Dépannage

Activer et collecter les résultats de ces débogages

debug crypto pki api
debug crypto pki callbacks
debug crypto pki messages
debug crypto pki transactions
debug ssl openssl errors
debug ssl openssl msg
debug ssl openssl states
debug ip tcp transactions
debug ccsip verbose
