Implémenter le relais DHCP de couche 2 EVPN BGP sur les commutateurs de la gamme Catalyst 9000
Table des matières
Introduction
Ce document décrit comment configurer, vérifier et dépanner la fonctionnalité de relais L2 EVPN VxLAN DHCP.
Conditions préalables
Exigences
- Cette fonctionnalité est utilisée dans tout déploiement de type CGW où DHCP est utilisé
- Si vous implémentez la segmentation protégée, consultez ces documents
Composants utilisés
Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :
- Catalyst 9300
- Catalyst 9400
- Catalyst 9500
- Catalyst 9600
- Cisco IOS® XE 17.12.1 et versions ultérieures
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.
Informations générales
Détails du document
Ce document peut être utilisé pour n'importe quel déploiement CGW où DHCP doit être relayé d'un Leaf sans SVI vers la passerelle centrale.
- Si vous n'utilisez pas la segmentation protégée, utilisez la section du document où l'interface SVI est annoncée dans le fabric
Si vous mettez en oeuvre la segmentation protégée, ce document constitue la deuxième partie des trois documents interdépendants suivants :
- Document 1 : Implémenter une politique de routage EVPN BGP sur les commutateurs de la gamme Catalyst 9000 couvre la façon de contrôler le trafic BGP BUM dans la superposition, et doit être configuré en premier
- Document 2 : Implémenter la segmentation de recouvrement protégée EVPN BGP sur les commutateurs de la gamme Catalyst 9000 s'appuie sur la conception et la stratégie de recouvrement du document 1, décrit l'implémentation du mot clé « protected ».
- Document 3 : Ce document. Repose sur les deux derniers documents et décrit la façon dont le relais DHCP est mis en oeuvre avec les leafs et CGW de couche 2 uniquement
Comportement du relais L2
| Relais |
Surveillance |
Inondation Du Coeur |
Inondation D'Accès |
IPv4 |
| oui |
oui |
non |
oui |
* MODÈLE RECOMMANDÉ |
| oui |
non |
oui |
oui |
|
| non |
oui |
non |
oui |
|
| Relais |
Surveillance |
Inondation Du Coeur |
Inondation D'Accès |
IPv6 |
| oui |
oui |
oui |
oui |
|
| oui |
non |
oui |
oui |
|
| non |
oui |
oui |
oui |
|
| non |
non |
oui |
oui |
Terminologie
| VRF |
Transfert de routage virtuel |
Définit un domaine de routage de couche 3 qui peut être séparé des autres domaines de routage VRF et IPv4/IPv6 global |
| AF |
Famille d'adresses |
Définit les préfixes de type et les informations de routage des handles BGP |
| COMME |
Système Autonome |
Ensemble de préfixes IP routables sur Internet qui appartiennent à un réseau ou à un ensemble de réseaux qui sont tous gérés, contrôlés et supervisés par une seule entité ou organisation |
| EVPN |
Réseau privé virtuel Ethernet |
L'extension qui permet au BGP de transporter des informations MAC de couche 2 et IP de couche 3 est EVPN et utilise le protocole MP-BGP (Multi-Protocol Border Gateway Protocol) comme protocole pour distribuer les informations d'accessibilité relatives au réseau de superposition VXLAN. |
| VXLAN |
Réseau local (LAN) virtuel extensible |
VXLAN est conçu pour surmonter les limitations inhérentes aux VLAN et au STP. Il s’agit d’une norme IETF proposée [RFC 7348] qui fournit les mêmes services réseau Ethernet de couche 2 que les VLAN, mais avec une plus grande flexibilité. Fonctionnellement, il s’agit d’un protocole d’encapsulation MAC-in-UDP qui s’exécute en tant que superposition virtuelle sur un réseau sous-jacent de couche 3. |
| CGW |
Passerelle centralisée |
Et la mise en oeuvre d'EVPN où les SVI de passerelle ne sont pas sur chaque leaf. Au lieu de cela, tout le routage est effectué par un noeud terminal spécifique à l'aide d'IRB asymétrique (Integrated Routing and Bridging) |
| DEF GW |
Passerelle par défaut |
Attribut de communauté étendue BGP ajouté au préfixe MAC/IP via la commande « default-gateway advertise enable » dans la section de configuration « l2vpn evpn ». |
| IMET (RT3) |
Balise Ethernet multidiffusion inclusive (route) |
Également appelée route BGP de type 3. Ce type de route est utilisé dans EVPN pour acheminer le trafic BUM (diffusion / monodiffusion inconnue / multidiffusion) entre les VTEP. |
| RT2 |
Type de route 2 |
Préfixe MAC ou MAC/IP BGP qui représente un MAC hôte ou une adresse MAC de passerelle |
| Gestionnaire EVPN |
Gestionnaire EVPN |
Composant de gestion centrale pour divers autres composants (par exemple : apprend du SISF et signale au L2RIB) |
| ISF |
Fonctionnalité de sécurité intégrée du commutateur |
Table de suivi d’hôte agnostique utilisée par EVPN pour savoir quels hôtes locaux sont présents sur un leaf |
| NERVURE L2 |
Base d’informations de routage de couche 2 |
Dans le composant intermédiaire pour la gestion des interactions entre BGP, EVPN Mgr, L2FIB |
| NOURRIR |
Pilote du moteur de transfert |
Programmes de la couche ASIC (matériel) |
| MATM |
Gestionnaire de table d'adresses Mac |
IOS MATM : table logicielle qui installe uniquement les adresses locales et FED MATM : table matérielle qui installe les adresses locales et distantes apprises à partir du plan de contrôle et qui fait partie du plan de transfert matériel |
Configurer (déploiement CGW standard)

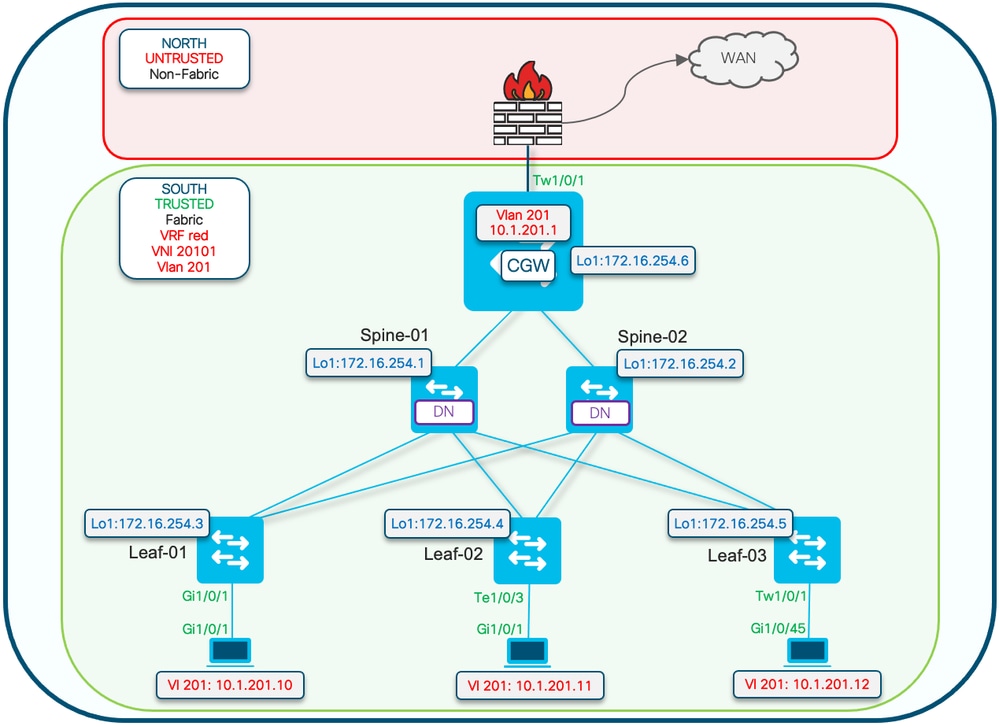

Diagramme du réseau
Remarque : cette section couvre un déploiement CGW standard sans l'utilisation de la fonctionnalité protégée.
- Les débogages montrant l'échange de paquets DHCP DORA ne sont présentés que dans l'exemple de segment protégé
Détails de la clé L2 VTEP (Leaf)
Le paquet de requête provient du client
-
Utilisez le mac CGW par défaut annoncé par gw.
-
Si plusieurs gw existent, le premier gw mac sera utilisé.
-
Convertissez l'adresse MAC de diffusion externe (initiée par le client : D et R dans DORA) en adresse MAC de monodiffusion GW et transférez-la à CGW
La surveillance DHCP ajoute : option 82 sous-options : circuit et RID
(RID est utilisé par le traitement du paquet de réponse sur CGW)
(Informe CGW qu'il n'est pas local et qu'il doit retransmettre le fabric à L2VTEP)
Option: (82) Agent Information Option Length: 24 Option 82 Suboption: (1) Agent Circuit ID Length: 12 Agent Circuit ID: 010a00080000277501010000 Option 82 Suboption: (2) Agent Remote ID Length: 8 Agent Remote ID: 000682c7bf88700 <-- switch base mac 682c.7bf8.8700 (from 'show switch')
-
Paquets de réponse reçus de CGW sur le tunnel vxlan
-
Bandes de feuillets en option 82.
-
Ajoute des entrées de liaison avec l'interface source du client. (vxlan-mod-port fournit l'interface source du client)
-
Paquet de réponse transféré au client
Détails des clés VTEP C3 (CGW)
-
Activer DHCP SNOOPING
-
Activer DHCP RELAY dans SVI
-
La demande est reçue de L2VTEP et est transmise au relais
-
Le relais ajoute d'autres sous-options de l'option 82 (gi, server override, etc.) et envoie au serveur DHCP
-
La réponse DHCP du serveur DHCP arrive d'abord au composant RELAY
-
Une fois que le RELAIS a supprimé les paramètres de l'option 82 (adresse gi, remplacement du serveur, etc.), le paquet est transmis au composant de surveillance DHCP
-
Le composant de surveillance vérifie le RID (ID de routeur) et si son ID n'est pas local, il ne supprime pas les sous-options 1 et 2 de l'option 82
-
Le paquet de relais de matrice (puisque le RID n'est pas local) est directement transféré au client distant
-
Utilise le Mac client et procède à l'injection du pont. Le matériel effectue une recherche MAC client et transfère le paquet avec vxlan encap au L2VTEP d'origine.
L2VTEP
Configurer l'instance evpn
Leaf-01#show run | beg l2vpn evpn instance 201
l2vpn evpn instance 201 vlan-based
encapsulation vxlan
replication-type ingress
Activer la surveillance DHCP
Leaf-01#show run | sec dhcp snoop
ip dhcp snooping vlan 101,201
ip dhcp snooping
CGW
Configurer l'instance evpn
Border#sh run | s l2vpn evpn instance 201
l2vpn evpn instance 201 vlan-based
encapsulation vxlan
replication-type ingress
default-gateway advertise enable <-- Enable to add BGP DEF GW ext. community attribute
Remarque : l'attribut DEF GW est essentiel pour que le relais L2 sache à qui encapsuler et à qui envoyer le paquet DHCP.
Activer la surveillance DHCP
Border#sh run | s dhcp snoop
ip dhcp snooping vlan 101,201
ip dhcp snooping
Assurez-vous que le relais DHCP est correctement configuré pour gérer les options supplémentaires
Border#sh run int vl 201
Building configuration...
interface Vlan201
mac-address 0000.beef.cafe
vrf forwarding red
ip dhcp relay information option vpn-id <-- Ensure the vrf info is passed to the server
ip dhcp relay source-interface Loopback0 <-- Sets the relay source interface to the loopback
ip address 10.1.201.1 255.255.255.0
ip helper-address global 10.1.33.33 <-- In this scenario the DHCP server is in the global routing table
Vérification (déploiement CGW standard)
Préfixe de passerelle (Leaf)
Leaf-01#sh bgp l2vpn evpn route-type 2 0 0000.beef.cafe 10.1.201.1
BGP routing table entry for [2][172.16.255.3:201][0][48][0000BEEFCAFE][32][10.1.201.1]/24, version 896401
Paths: (1 available, best #1, table evi_201) <-- In the EVI context for the segment
Not advertised to any peer
Refresh Epoch 3
Local, imported path from [2][172.16.255.6:201][0][48][0000BEEFCAFE][32][10.1.201.1]/24 (global)
172.16.255.6 (metric 30) (via default) from 172.16.255.1 (172.16.255.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best
EVPN ESI: 00000000000000000000, Label1 20101 <-- Correct segment ID
Extended Community: RT:65001:201 ENCAP:8 EVPN DEF GW:0:0 <-- GW attribute added indicating this is GW prefix which L2 Relay uses
Originator: 172.16.255.6, Cluster list: 172.16.255.1 <-- Learned from the Border (CGW)
rx pathid: 0, tx pathid: 0x0
Updated on Nov 14 2023 16:06:40 UTC
FED MATM (Leaf)
Leaf-01#show platform software fed switch active matm macTable vlan 201
VLAN MAC Type Seq# EC_Bi Flags machandle siHandle riHandle diHandle *a_time *e_time ports Con
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
201 0006.f601.cd42 0x1 32436 0 0 0x71e058dc3368 0x71e058655018 0x0 0x71e05877c888 300 69 GigabitEthernet1/0/1 Yes
201 0006.f601.cd01 0x1 32437 0 0 0x71e058dae308 0x71e058655018 0x0 0x71e05877c888 300 9 GigabitEthernet1/0/1 Yes
201 0000.beef.cafe 0x5000001 0 0 64 0x71e059177138 0x71e058eeb418 0x71e058df81f8 0x0 0 69 VTEP 172.16.255.6 adj_id 1371 No
<--- The GW MAC shows learnt via the Border Leaf Loopback with the right flags
Total Mac number of addresses:: 3
Summary:
Total number of secure addresses:: 0
Total number of drop addresses:: 0
Total number of lisp local addresses:: 0
Total number of lisp remote addresses:: 1 <---
*a_time=aging_time(secs) *e_time=total_elapsed_time(secs)
Type:
MAT_DYNAMIC_ADDR 0x1 MAT_STATIC_ADDR 0x2 MAT_CPU_ADDR 0x4 MAT_DISCARD_ADDR 0x8
MAT_ALL_VLANS 0x10 MAT_NO_FORWARD 0x20 MAT_IPMULT_ADDR 0x40 MAT_RESYNC 0x80
MAT_DO_NOT_AGE 0x100 MAT_SECURE_ADDR 0x200 MAT_NO_PORT 0x400 MAT_DROP_ADDR 0x800
MAT_DUP_ADDR 0x1000 MAT_NULL_DESTINATION 0x2000 MAT_DOT1X_ADDR 0x4000 MAT_ROUTER_ADDR 0x8000
MAT_WIRELESS_ADDR 0x10000 MAT_SECURE_CFG_ADDR 0x20000 MAT_OPQ_DATA_PRESENT 0x40000 MAT_WIRED_TUNNEL_ADDR 0x80000
MAT_DLR_ADDR 0x100000 MAT_MRP_ADDR 0x200000 MAT_MSRP_ADDR 0x400000 MAT_LISP_LOCAL_ADDR 0x800000
MAT_LISP_REMOTE_ADDR 0x1000000 MAT_VPLS_ADDR 0x2000000 MAT_LISP_GW_ADDR 0x4000000 <-- these 3 values added = 0x5000001 (note that 0x4000000 = GW type address
MAC local (leaf)
Leaf-01#show switch
Switch/Stack Mac Address : 682c.7bf8.8700 - Local Mac Address
Mac persistency wait time: Indefinite
H/W Current
Switch# Role Mac Address Priority Version State
-------------------------------------------------------------------------------------
*1 Active 682c.7bf8.8700 1 V01 Ready <--- Use to validate the Agent ID in DHCP Option 82
Surveillance DHCP (leaf et CGW)
Leaf-01#show ip dhcp snooping
Switch DHCP snooping is enabled
Switch DHCP gleaning is disabled
DHCP snooping is configured on following VLANs:
101,201
DHCP snooping is operational on following VLANs:
101,201
Insertion of option 82 is enabled
circuit-id default format: vlan-mod-port
remote-id: 682c.7bf8.8700 (MAC) <--- Leaf-01 adds the switch MAC to Option 82 to indicate to CGW the packet is remote
CGW#show ip dhcp snooping
Switch DHCP snooping is enabled
Switch DHCP gleaning is disabled
DHCP snooping is configured on following VLANs:
101,201
DHCP snooping is operational on following VLANs:
101,201
Configuration (protection partiellement isolée)
La surveillance DHCP sur la feuille d'accès s'appuie sur la route de passerelle par défaut de CGW pour apprendre l'adresse MAC de la passerelle vers laquelle transférer les paquets DHCP.
- Lors de l'utilisation de la conception partiellement isolée avec la passerelle externe, des configurations supplémentaires sont requises sur CGW pour annoncer le RT2 MAC-IP avec l'attribut de passerelle par défaut (DEF GW).
Remarque : cette section décrit également une implémentation de segment protégé totalement isolé, qui utilise également une passerelle Web annoncée dans le fabric (par rapport à une passerelle Web en dehors du fabric).

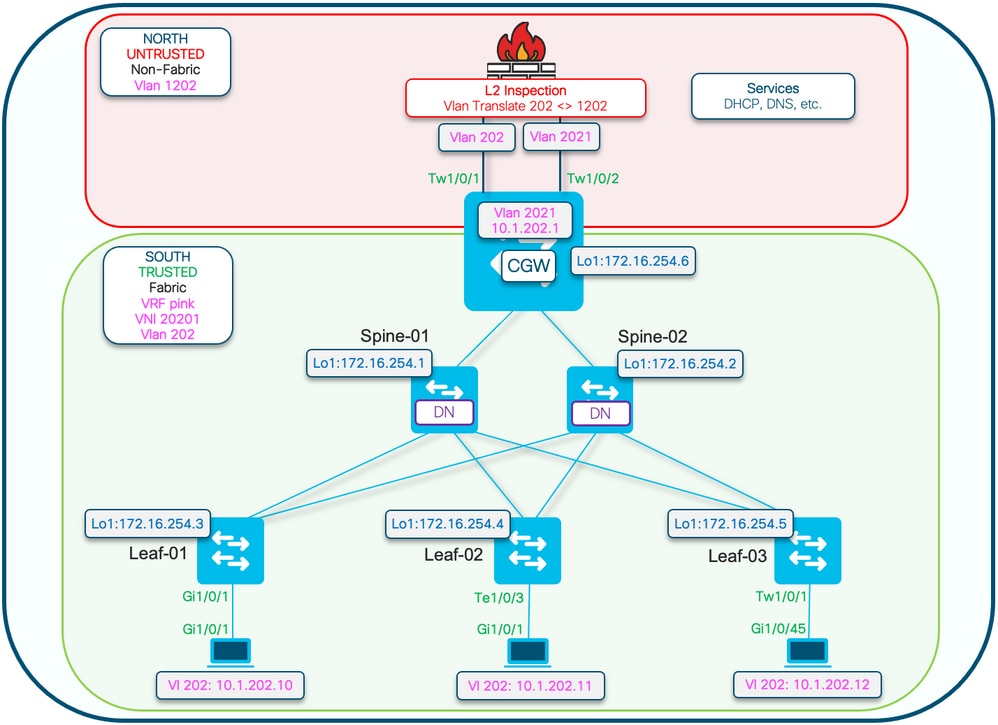

Diagramme du réseau
Détails de la clé L2 VTEP (Leaf)
Le paquet de requête provient du client
-
Utilisez le mac CGW par défaut annoncé par gw.
-
Si plusieurs gw existent, le premier gw mac sera utilisé.
-
Convertissez l'adresse MAC de diffusion externe (initiée par le client : D et R dans DORA) en adresse MAC de monodiffusion GW et transférez-la à CGW
La surveillance DHCP ajoute : option 82 sous-options : circuit et RID
(RID est utilisé par le traitement du paquet de réponse sur CGW)
(Informe CGW qu'il n'est pas local et qu'il doit retransmettre le fabric à L2VTEP)
Option: (82) Agent Information Option Length: 24 Option 82 Suboption: (1) Agent Circuit ID Length: 12 Agent Circuit ID: 010a00080000277501010000 Option 82 Suboption: (2) Agent Remote ID Length: 8 Agent Remote ID: 000682c7bf88700 <-- switch base mac 682c.7bf8.8700 (from 'show switch')
-
Paquets de réponse reçus de CGW sur le tunnel vxlan
-
Bandes de feuillets en option 82.
-
Ajoute des entrées de liaison avec l'interface source du client. (vxlan-mod-port fournit l'interface source du client)
-
Paquet de réponse transféré au client
Détails des clés VTEP C3 (CGW)
-
Activer DHCP SNOOPING
-
Activer DHCP RELAY dans SVI
-
La demande est reçue de L2VTEP et est transmise au relais
-
Le relais ajoute d'autres sous-options de l'option 82 (gi, server override, etc.) et envoie au serveur DHCP
-
La réponse DHCP du serveur DHCP arrive d'abord au composant RELAY
-
Une fois que le RELAIS a supprimé les paramètres de l'option 82 (adresse gi, remplacement du serveur, etc.), le paquet est transmis au composant de surveillance DHCP
-
Le composant de surveillance vérifie le RID (ID de routeur) et si son ID n'est pas local, il ne supprime pas les sous-options 1 et 2 de l'option 82
-
Le paquet de relais de matrice (puisque le RID n'est pas local) est directement transféré au client distant
-
Utilise le Mac client et procède à l'injection du pont. Le matériel effectue une recherche MAC client et transfère le paquet avec vxlan encap au L2VTEP d'origine.
Étapes requises pour prendre en charge le relais L2 DHCP :
- Activer ip local learning
- Créer une stratégie avec glanage désactivé
- Connexion aux VLAN/versions de passerelle externe
- Ajoutez des entrées statiques dans la table de suivi des périphériques pour la passerelle externe mac-ip
- Créer une carte de route BGP pour correspondre aux préfixes MAC-IP de RT2 et définir la communauté étendue de passerelle par défaut
- Appliquer route-map aux voisins BGP Route Reflector
-
Assurez-vous que le relais DHCP a la configuration correcte pour gérer l'option supplémentaire
- Configurer la surveillance DHCP sur le VLAN de fabric et le VLAN GW externe
Remarque : aucune modification de configuration n'est requise sur les leafs d'accès pour prendre en charge le relais DHCP L2 avec la passerelle externe.
CGW
Activer ip local learning
CGW#show running-config | beg l2vpn evpn instance 202 l2vpn evpn instance 202 vlan-based encapsulation vxlan replication-type ingress
ip local-learning enable
<-- to advertise RT-2 with default gateway EC, ip local-learning must be enabled on the CGW.
Use additional device-tracking policy shown in the next output to prevent MAC-IP binding flapping while still being able to advertise RT-2 with default gateway Ext Community multicast advertise enable

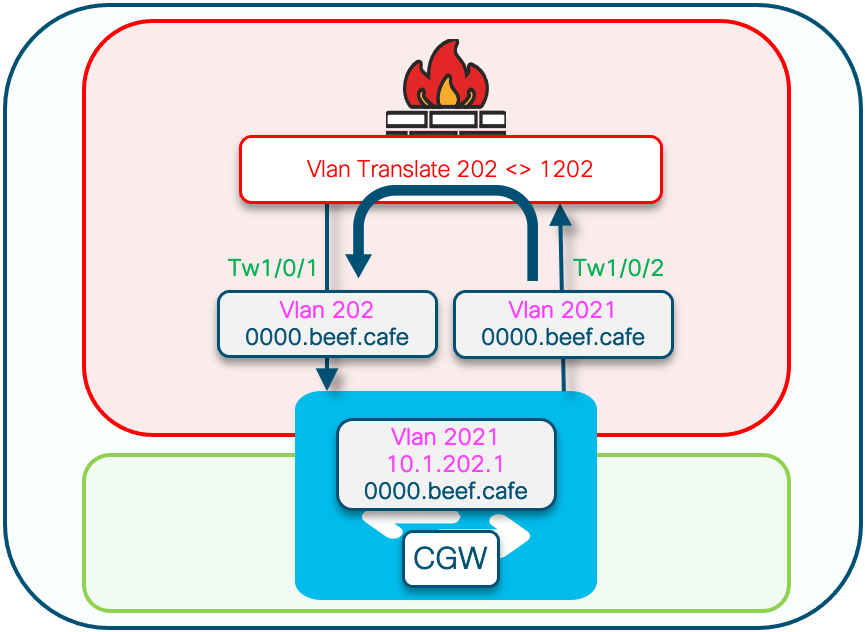

<--- There is no default-gateway advertise enable cli here, as the SVI (Vlan 2021) used by this segment does not exist in this Vlan and is not part of the fabric
Créer une stratégie avec glanage désactivé
device-tracking policy dt-no-glean <-- Configure device tracking policy to prevent MAC-IP flapping security-level glean no protocol ndp no protocol dhcp6 no protocol arp no protocol dhcp4
Connexion aux VLAN/versions de passerelle externe
CGW#show running-config | sec vlan config vlan configuration 202 member evpn-instance 202 vni 20201
device-tracking attach-policy dt-no-glean <-- apply the new device tracking policy to the vlan configuration
Ajouter des entrées statiques dans la table de suivi des périphériques pour la passerelle externe mac-ip
device-tracking binding vlan 202 10.1.202.1 interface TwentyFiveGigE1/0/1 0000.beef.cafe
<-- All static entries in device tracking table should be for external gateway mac-ip’s.
If there is any other static entry in device tracking table, match ip/ipv6 configurations in route map with prefix lists (permit/deny) are required to attach default gateway extended community to external gateway mac-iproutes only.
Créer une carte de route BGP pour correspondre aux préfixes MAC-IP de RT2 et définir la communauté étendue de passerelle par défaut
route-map CGW_DEF_GW permit 10
match evpn route-type 2-mac-ip <-- match RT2 type MAC-IP
set extcommunity default-gw <-- Set Default-gateway (DEF GW 0:0) extended community
route-map CGW_DEF_GW permit 20
Appliquer route-map aux voisins BGP Route Reflector
CGW#sh run | sec router bgp
address-family l2vpn evpn
neighbor 172.16.255.1 activate
neighbor 172.16.255.1 send-community both
neighbor 172.16.255.1 route-map CGW_DEF_GW out <-- Sets the DEF GW Community when it advertises MAC-IP type RT2 to the RR
neighbor 172.16.255.2 activate
neighbor 172.16.255.2 send-community both
neighbor 172.16.255.2 route-map CGW_DEF_GW out <-- Sets the DEF GW Community when it advertises MAC-IP type RT2 to the RR
Assurez-vous que le relais DHCP est correctement configuré pour gérer les options supplémentaires
CGW#show run int vl 2021 Building configuration... Current configuration : 315 bytes ! interface Vlan2021 mac-address 0000.beef.cafe vrf forwarding pink ip dhcp relay information option vpn-id <-- Ensure the vrf info is passed to the server ip dhcp relay source-interface Loopback0 <-- sets the relay source interface to the loopback ip address 10.1.202.1 255.255.255.0 ip helper-address global 10.1.33.33 <-- In this scenario the next hop to the DHCP server is in the global table no ip redirects ip local-proxy-arp ip route-cache same-interface no autostate
Configurer la surveillance DHCP sur les VLAN de fabric et le VLAN GW externe
Leaf01#sh run | s dhcp snoop ip dhcp snooping vlan 202 ip dhcp snooping CGW#sh run | s dhcp snoop ip dhcp snooping vlan 202,2021 <-- snooping is required in both the fabric vlan and the external GW vlan ip dhcp snooping
Assurez-vous que la liaison ascendante vers le serveur DHCP est approuvée sur le CGW
CGW#sh run int tw 1/0/1 interface TwentyFiveGigE1/0/1 switchport trunk allowed vlan 202 switchport mode trunk ip dhcp snooping trust end CGW#sh run int tw 1/0/2 interface TwentyFiveGigE1/0/2 switchport trunk allowed vlan 33,2021 switchport mode trunk ip dhcp snooping trust end
Remarque : en raison de la manière dont le serveur est placé sur le pare-feu, l'approbation de périphérique a été configurée sur les deux liaisons faisant face à ce périphérique. Dans le diagramme agrandi, vous pouvez voir que l'offre arrive à la fois à Tw1/0/1 et Tw1/0/2 dans cette conception.
Vérification (protection partiellement isolée)
Préfixe de passerelle (Leaf)
Leaf01#show bgp l2vpn evpn route-type 2 0 0000.beef.cafe 10.1.202.1
BGP routing table entry for [2][172.16.254.3:202][0][48][0000BEEFCAFE][32][10.1.202.1]/24, version 341181
Paths: (1 available, best #1, table evi_202)
Not advertised to any peer
Refresh Epoch 2
Local, imported path from [2][172.16.254.6:202][0][48][0000BEEFCAFE][32][10.1.202.1]/24 (global)
172.16.254.6 (metric 3) (via default) from 172.16.255.1 (172.16.255.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best
EVPN ESI: 00000000000000000000, Label1 20201
Extended Community: RT:65001:202 ENCAP:8 EVPN DEF GW:0:0 <-- GW attribute added indicating this is GW prefix which L2 Relay uses
Originator: 172.16.255.6, Cluster list: 172.16.255.1
rx pathid: 0, tx pathid: 0x0
Updated on Sep 19 2023 19:57:25 UTC
FED MATM (Leaf)
Vérifiez que le leaf a installé l'adresse MAC distante CGW dans le matériel
Leaf01#show platform software fed switch active matm macTable vlan 202 VLAN MAC Type Seq# EC_Bi Flags machandle siHandle riHandle diHandle *a_time *e_time ports Con ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 202 0006.f601.cd01 0x1 1093 0 0 0x71e05918f138 0x71e05917a1a8 0x0 0x71e05877c888 300 8 GigabitEthernet1/0/1 Yes 202 0006.f601.cd44 0x1 14309 0 0 0x71e058cdc208 0x71e05917a1a8 0x0 0x71e05877c888 300 169 GigabitEthernet1/0/1 Yes 202 0000.beef.cafe 0x5000001 0 0 64 0x71e058ee5d88 0x71e059195f88 0x71e059171678 0x0 0 1 VTEP 172.16.254.6 adj_id 894 No <--- The GW MAC shows learnt via the Border Leaf Loopback Total Mac number of addresses:: 3 Summary: Total number of secure addresses:: 0 Total number of drop addresses:: 0 Total number of lisp local addresses:: 0 Total number of lisp remote addresses:: 1 *a_time=aging_time(secs) *e_time=total_elapsed_time(secs) Type: MAT_DYNAMIC_ADDR 0x1 MAT_STATIC_ADDR 0x2 MAT_CPU_ADDR 0x4 MAT_DISCARD_ADDR 0x8 MAT_ALL_VLANS 0x10 MAT_NO_FORWARD 0x20 MAT_IPMULT_ADDR 0x40 MAT_RESYNC 0x80 MAT_DO_NOT_AGE 0x100 MAT_SECURE_ADDR 0x200 MAT_NO_PORT 0x400 MAT_DROP_ADDR 0x800 MAT_DUP_ADDR 0x1000 MAT_NULL_DESTINATION 0x2000 MAT_DOT1X_ADDR 0x4000 MAT_ROUTER_ADDR 0x8000 MAT_WIRELESS_ADDR 0x10000 MAT_SECURE_CFG_ADDR 0x20000 MAT_OPQ_DATA_PRESENT 0x40000 MAT_WIRED_TUNNEL_ADDR 0x80000 MAT_DLR_ADDR 0x100000 MAT_MRP_ADDR 0x200000 MAT_MSRP_ADDR 0x400000 MAT_LISP_LOCAL_ADDR 0x800000 MAT_LISP_REMOTE_ADDR 0x1000000 MAT_VPLS_ADDR 0x2000000 MAT_LISP_GW_ADDR 0x4000000 <-- these 3 values added = 0x5000001 (note that 0x4000000 = GW type address
MAC local (leaf)
Leaf01#show switch
Switch/Stack Mac Address : 682c.7bf8.8700 - Local Mac Address
Mac persistency wait time: Indefinite
H/W Current
Switch# Role Mac Address Priority Version State
-------------------------------------------------------------------------------------
*1 Active 682c.7bf8.8700 1 V01 Ready <-- this is the MAC that will be added to DHCP Agent Remote ID
Surveillance DHCP (leaf et CGW)
Vérifiez que la surveillance DHCP est activée sur le Leaf dans le VLAN de fabric
Leaf01#show ip dhcp snooping Switch DHCP snooping is enabled Switch DHCP gleaning is disabled DHCP snooping is configured on following VLANs: 202 DHCP snooping is operational on following VLANs: <-- Snooping on in the Fabric Vlan 202 <...snip...> Insertion of option 82 is enabled circuit-id default format: vlan-mod-port remote-id: 682c.7bf8.8700 (MAC) <--- Remote ID (RID) inserted by Leaf to DHCP packets <...snip...>
Vérifiez que la surveillance DHCP est activée sur le CGW dans le fabric et les VLAN de passerelle externe
CGW#show ip dhcp snooping Switch DHCP snooping is enabled Switch DHCP gleaning is disabled DHCP snooping is configured on following VLANs: 202,2021 DHCP snooping is operational on following VLANs: <-- Snooping on in the Fabric and External GW Vlans 202,2021 <...snip...>
DHCP snooping trust/rate is configured on the following Interfaces: Interface Trusted Allow option Rate limit (pps) ----------------------- ------- ------------ ---------------- TwentyFiveGigE1/0/1 yes yes unlimited <-- Trust set on ports the OFFER arrives on Interface Trusted Allow option Rate limit (pps) ----------------------- ------- ------------ ---------------- Custom circuit-ids: TwentyFiveGigE1/0/2 yes yes unlimited <-- Trust set on ports the OFFER arrives on Custom circuit-ids:
Vérifiez que la liaison de surveillance DHCP est créée
Leaf01#show ip dhcp snooping binding MacAddress IpAddress Lease(sec) Type VLAN Interface ------------------ --------------- ---------- ------------- ---- -------------------- 00:06:F6:01:CD:43 10.1.202.10 34261 dhcp-snooping 202 GigabitEthernet1/0/1 <-- DHCP Snooping has created the binding Total number of bindings: 1
Dépannage (tout type de CGW)
Les débogages sont utiles pour montrer comment les processus de surveillance DHCP et de relais L2 traitent les paquets DHCP.
Remarque : ces débogages peuvent être utilisés pour tout type de déploiement qui utilise CGW avec DCHP L2 Relay.
Débogages de surveillance DHCP (leaf)
Debug Snooping pour confirmer le traitement des paquets
Leaf01#debug ip dhcp snooping packet DHCP Snooping Packet debugging is on Leaf01#show debugging DHCP Snooping packet debugging is on
Démarrer la tentative d’adresse DHCP hôte
- Pour ce document, une fermeture/aucune fermeture de l'interface SVI adressée via DHCP a été effectuée pour déclencher l'échange DORA
- Pour l'hôte Windows, vous pouvez exécuter la commande ipconfig /release > ipconfig /renew
Collectez les débogages à partir de show logging ou de la fenêtre du terminal
DÉTECTION DHCP
La détection provient du port faisant face à l'hôte
*Sep 19 20:16:31.164: DHCP_SNOOPING: received new DHCP packet from input interface (GigabitEthernet1/0/1) <-- host facing port *Sep 19 20:16:31.177: DHCP_SNOOPING: process new DHCP packet, message type: DHCPDISCOVER, input interface: Gi1/0/1, MAC da: ffff.ffff.ffff, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 1412061046, vlan_id: 202, bootpflag:0x32768(Broadcast) *Sep 19 20:16:31.177: DHCP_SNOOPING: add relay information option. *Sep 19 20:16:31.177: DHCP_SNOOPING: Encoding opt82 CID in vlan-mod-port format <-- Option 82 encoding *Sep 19 20:16:31.177: DHCP_SNOOPING:VxLAN : vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:31.177: DHCP_SNOOPING: Encoding opt82 RID in MAC address format <-- Encoding the switch Remote ID (local MAC) *Sep 19 20:16:31.177: DHCP_SNOOPING: binary dump of relay info option, length: 26 data: 0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0 <-- the switch local MAC 682c.7bf8.8700 *Sep 19 20:16:31.177: DHCPS BRIDGE PAK: vlan=202 platform_flags=1 *Sep 19 20:16:31.177: DHCP_SNOOPING: bridge packet get invalid mat entry: FFFF.FFFF.FFFF, packet is flooded to ingress VLAN: (202) *Sep 19 20:16:31.177: DHCP_SNOOPING: L2RELAY: sent unicast packet to default gw: 0000.beef.cafe vlan 0 src intf GigabitEthernet1/0/1 <-- indicates the L2 Relay function has picked up the packet and sent it to the CGW
OFFRE DHCP
L'offre provient de l'interface du tunnel de fabric
*Sep 19 20:16:33.180: DHCP_SNOOPING: received new DHCP packet from input interface (Tunnel0) *Sep 19 20:16:33.194: DHCP_SNOOPING: process new DHCP packet, message type: DHCPOFFER, input interface: Tu0, MAC da: 0006.f601.cd43, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.18, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 1412061046, vlan_id: 202, bootpflag:0x32768(Broadcast) *Sep 19 20:16:33.194: DHCP_SNOOPING: binary dump of option 82, length: 26 data: 0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0 *Sep 19 20:16:33.194: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data: 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 *Sep 19 20:16:33.194: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data: 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0 <-- the switch local MAC 682c.7bf8.8700 *Sep 19 20:16:33.194: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.194: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202 *Sep 19 20:16:33.194: DHCP_SNOOPING: opt82 data indicates local packet <-- switch found its own RID in Option 82 parameters *Sep 19 20:16:33.194: DHCP_SNOOPING: remove relay information option. *Sep 19 20:16:33.194: DHCP_SNOOPING opt82_fmt_cid_intf OPT82_FMT_CID_VXLAN_MOD_PORT_INTF opt82_fmt_cid_global OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.194: DHCP_SNOOPING: VxLAN vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:33.194: DHCP_SNOOPING: mod 1 port 1 idb Gi1/0/1 found for 0006.f601.cd43 *Sep 19 20:16:33.194: DHCP_SNOOPING: calling forward_dhcp_reply *Sep 19 20:16:33.194: platform lookup dest vlan for input_if: Tunnel0, is tunnel, if_output: NULL, if_output->vlan_id: 99999, pak->vlan_id: 202 *Sep 19 20:16:33.194: DHCP_SNOOPING opt82_fmt_cid_intf OPT82_FMT_CID_VXLAN_MOD_PORT_INTF opt82_fmt_cid_global OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.194: DHCP_SNOOPING: VxLAN vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:33.194: DHCP_SNOOPING: mod 1 port 1 idb Gi1/0/1 found for 0006.f601.cd43 *Sep 19 20:16:33.194: DHCP_SNOOPING: vlan 202 after pvlan check *Sep 19 20:16:33.207: DHCP_SNOOPING: direct forward dhcp replyto output port: GigabitEthernet1/0/1. <-- sending packet to host port
REQUÊTE DHCP
La requête est vue depuis le port faisant face à l'hôte
*Sep 19 20:16:33.209: DHCP_SNOOPING: received new DHCP packet from input interface (GigabitEthernet1/0/1)
*Sep 19 20:16:33.222: DHCP_SNOOPING: process new DHCP packet, message type: DHCPREQUEST, input interface: Gi1/0/1, MAC da: ffff.ffff.ffff, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 1412061046, vlan_id: 202, bootpflag:0x32768(Broadcast)
*Sep 19 20:16:33.222: DHCP_SNOOPING: add relay information option.
*Sep 19 20:16:33.222: DHCP_SNOOPING: Encoding opt82 CID in vlan-mod-port format
*Sep 19 20:16:33.222: DHCP_SNOOPING:VxLAN : vlan_id 202 VNI 20201 mod 1 port 1
*Sep 19 20:16:33.222: DHCP_SNOOPING: Encoding opt82 RID in MAC address format
*Sep 19 20:16:33.222: DHCP_SNOOPING: binary dump of relay info option, length: 26 data:
0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Sep 19 20:16:33.222: DHCPS BRIDGE PAK: vlan=202 platform_flags=1
*Sep 19 20:16:33.222: DHCP_SNOOPING: bridge packet get invalid mat entry: FFFF.FFFF.FFFF, packet is flooded to ingress VLAN: (202)
*Sep 19 20:16:33.222: DHCP_SNOOPING: L2RELAY: sent unicast packet to default gw: 0000.beef.cafe vlan 0 src intf GigabitEthernet1/0/1
ACK DHCP
Un accusé de réception arrive de l'interface du tunnel de fabric
*Sep 19 20:16:33.225: DHCP_SNOOPING: received new DHCP packet from input interface (Tunnel0) *Sep 19 20:16:33.238: DHCP_SNOOPING: process new DHCP packet, message type: DHCPACK, input interface: Tu0, MAC da: 0006.f601.cd43, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.10, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 1412061046, vlan_id: 202, bootpflag:0x32768(Broadcast) *Sep 19 20:16:33.238: DHCP_SNOOPING: binary dump of option 82, length: 26 data: 0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0 *Sep 19 20:16:33.239: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data: 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 *Sep 19 20:16:33.239: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data: 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0 *Sep 19 20:16:33.239: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.239: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202 *Sep 19 20:16:33.239: DHCP_SNOOPING: opt82 data indicates local packet *Sep 19 20:16:33.239: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202 *Sep 19 20:16:33.239: DHCP_SNOOPING: opt82 data indicates local packet *Sep 19 20:16:33.239: DHCP_SNOOPING opt82_fmt_cid_intf OPT82_FMT_CID_VXLAN_MOD_PORT_INTF opt82_fmt_cid_global OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.239: DHCP_SNOOPING: VxLAN vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:33.239: DHCP_SNOOPING: mod 1 port 1 idb Gi1/0/1 found for 0006.f601.cd43 *Sep 19 20:16:33.239: DHCP_SNOOPING: Reroute dhcp pak, message type: DHCPACK *Sep 19 20:16:33.239: DHCP_SNOOPING: remove relay information option. *Sep 19 20:16:33.239: DHCP_SNOOPING opt82_fmt_cid_intf OPT82_FMT_CID_VXLAN_MOD_PORT_INTF opt82_fmt_cid_global OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.239: DHCP_SNOOPING: VxLAN vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:33.239: DHCP_SNOOPING: mod 1 port 1 idb Gi1/0/1 found for 0006.f601.cd43 *Sep 19 20:16:33.239: DHCP_SNOOPING: calling forward_dhcp_reply *Sep 19 20:16:33.239: platform lookup dest vlan for input_if: Tunnel0, is tunnel, if_output: NULL, if_output->vlan_id: 99999, pak->vlan_id: 202 *Sep 19 20:16:33.239: DHCP_SNOOPING opt82_fmt_cid_intf OPT82_FMT_CID_VXLAN_MOD_PORT_INTF opt82_fmt_cid_global OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12 *Sep 19 20:16:33.239: DHCP_SNOOPING: VxLAN vlan_id 202 VNI 20201 mod 1 port 1 *Sep 19 20:16:33.239: DHCP_SNOOPING: mod 1 port 1 idb Gi1/0/1 found for 0006.f601.cd43 *Sep 19 20:16:33.239: DHCP_SNOOPING: vlan 202 after pvlan check *Sep 19 20:16:33.252: DHCP_SNOOPING: direct forward dhcp replyto output port: GigabitEthernet1/0/1.
Remarque : ces débogages sont extraits. Ils produisent un vidage de mémoire du paquet, mais l'annotation de cette partie du résultat du débogage est en dehors de la portée de ce document.
Débogages de surveillance DHCP (CGW)
DÉTECTION DHCP
En raison de la manière dont le paquet est envoyé et reçu sur le CGW (épinglé au pare-feu), les débogages se déclenchent deux fois
Arrivée du fabric sur l’interface du tunnel et envoi de Tw 1/0/1 vers le pare-feu dans le VLAN de fabric 202
*Apr 16 14:37:43.890: DHCP_SNOOPING: received new DHCP packet from input interface (Tunnel0) <-- Discover sent from Leaf01 arrives at Tunnel interface of CGW
*Apr 16 14:37:43.901: DHCP_SNOOPING: process new DHCP packet, message type: DHCPDISCOVER, input interface: Tu0, MAC da: 0000.beef.cafe, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 202, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:43.901: DHCPS BRIDGE PAK: vlan=202 platform_flags=1
*Apr 16 14:37:43.901: DHCP_SNOOPING: bridge packet send packet to port: TwentyFiveGigE1/0/1, pak_vlan 202. <-- Sent to Firewall interface where the CGW MAC is learned in Vlan 202
Arrivée du pare-feu sur deux routeurs 1/0/2 dans le VLAN 2021 pour être envoyée à l'interface SVI et aide au serveur DHCP
*Apr 16 14:37:43.901: DHCP_SNOOPING: received new DHCP packet from input interface (TwentyFiveGigE1/0/2) <-- Firewall sends discover back to switch on the Ext GW vlan 2021
*Apr 16 14:37:43.911: DHCP_SNOOPING: process new DHCP packet, message type: DHCPDISCOVER, input interface: Twe1/0/2, MAC da: 0000.beef.cafe, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 2021, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:43.911: DHCPS BRIDGE PAK: vlan=2021 platform_flags=1 <-- Vlan discover seen is now 2021
*Apr 16 14:37:43.911: DHCP_SNOOPING: Packet destined to SVI Mac:0000.beef.cafe
*Apr 16 14:37:43.911: DHCP_SNOOPING: bridge packet send packet to cpu port: Vlan2021. <-- Packet punted to CPU for handling by DHCP helper
OFFRE DHCP
Revient du serveur DHCP à l'interface SVI 2021 où l'assistant est configuré et transféré au pare-feu
*Apr 16 14:37:45.913: DHCP_SNOOPING: received new DHCP packet from input interface (Vlan2021) <-- Arriving from the DHCP server to the SVI
*Apr 16 14:37:45.923: DHCP_SNOOPING: process new DHCP packet, message type: DHCPOFFER, input interface: Vl2021, MAC da: ffff.ffff.ffff, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.19, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 2021, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:45.923: DHCP_SNOOPING: binary dump of option 82, length: 26 data:
0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:45.924: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data:
0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0
*Apr 16 14:37:45.924: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data:
0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:45.924: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12
*Apr 16 14:37:45.924: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202
*Apr 16 14:37:45.924: DHCP_SNOOPING: opt82 data indicates not a local packet
*Apr 16 14:37:45.924: DHCP_SNOOPING: can't parse option 82 data of the message,it is either in wrong format or not inserted by local switch <-- This is expected even in working scenario (disregard it)
*Apr 16 14:37:45.924: DHCP_SNOOPING: calling forward_dhcp_reply
*Apr 16 14:37:45.924: platform lookup dest vlan for input_if: Vlan2021, is NOT tunnel, if_output: Vlan2021, if_output->vlan_id: 2021, pak->vlan_id: 2021
*Apr 16 14:37:45.924: DHCP_SNOOPING: vlan 2021 after pvlan check
*Apr 16 14:37:45.934: DHCP_SNOOPING: direct forward dhcp replyto output port: TwentyFiveGigE1/0/2. <-- sending back toward the Firewall
Arrive du pare-feu dans le VLAN de fabric et est envoyé de CGW vers le fabric vers Leaf
*Apr 16 14:37:45.934: DHCP_SNOOPING: received new DHCP packet from input interface (TwentyFiveGigE1/0/1)
*Apr 16 14:37:45.944: DHCP_SNOOPING: process new DHCP packet, message type: DHCPOFFER, input interface: Twe1/0/1, MAC da: ffff.ffff.ffff, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.19, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 202, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:45.944: DHCP_SNOOPING: binary dump of option 82, length: 26 data:
0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:45.944: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data:
0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0
*Apr 16 14:37:45.944: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data:
0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:45.944: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12
*Apr 16 14:37:45.944: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202
*Apr 16 14:37:45.945: DHCP_SNOOPING: opt82 data indicates not a local packet
*Apr 16 14:37:45.945: DHCP_SNOOPING: EVPN enabled Ex GW:fabric relay can't parse option 82 data of the message,it is either in wrong format or not inserted by local switch
*Apr 16 14:37:45.945: DHCP_SNOOPING: client address lookup failed to locate client interface, retry lookup using packet mac DA: ffff.ffff.ffff
*Apr 16 14:37:45.945: DHCP_SNOOPING: lookup packet destination port failed to get mat entry for mac: 0006.f601.cd43 vlan_id 202
*Apr 16 14:37:45.945: DHCP_SNOOPING: L2RELAY: Ex GW unicast bridge packet to fabric: vlan id 202 from Twe1/0/1 <-- L2 RELAY function passed back to fabric
REQUÊTE DHCP
*Apr 16 14:37:45.967: DHCP_SNOOPING: received new DHCP packet from input interface (Tunnel0)
*Apr 16 14:37:45.978: DHCP_SNOOPING: process new DHCP packet, message type: DHCPREQUEST, input interface: Tu0, MAC da: 0000.beef.cafe, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 202, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:45.978: DHCPS BRIDGE PAK: vlan=202 platform_flags=1
*Apr 16 14:37:45.978: DHCP_SNOOPING: bridge packet send packet to port: TwentyFiveGigE1/0/1, pak_vlan 202. <-- Send toward Firewall
*Apr 16 14:37:45.978: DHCP_SNOOPING: received new DHCP packet from input interface (TwentyFiveGigE1/0/2) <-- Receive from Firewall
*Apr 16 14:37:45.989: DHCP_SNOOPING: process new DHCP packet, message type: DHCPREQUEST, input interface: Twe1/0/2, MAC da: 0000.beef.cafe, MAC sa: 0006.f601.cd43, IP da: 255.255.255.255, IP sa: 0.0.0.0, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 0.0.0.0, DHCP siaddr: 0.0.0.0, DHCP giaddr: 0.0.0.0, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 2021, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:45.989: DHCPS BRIDGE PAK: vlan=2021 platform_flags=1
*Apr 16 14:37:45.989: DHCP_SNOOPING: Packet destined to SVI Mac:0000.beef.cafe
*Apr 16 14:37:45.989: DHCP_SNOOPING: bridge packet send packet to cpu port: Vlan2021. <-- Punt to CPU / DHCP helper
ACK DHCP
*Apr 16 14:37:45.990: DHCP_SNOOPING: received new DHCP packet from input interface (Vlan2021) <-- Packet back to SVI from DHCP server
*Apr 16 14:37:46.000: DHCP_SNOOPING: process new DHCP packet, message type: DHCPACK, input interface: Vl2021, MAC da: ffff.ffff.ffff, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.19, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 2021, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:46.000: DHCP_SNOOPING: binary dump of option 82, length: 26 data:
0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:46.000: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data:
0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0
*Apr 16 14:37:46.000: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data:
0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:46.001: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12
*Apr 16 14:37:46.001: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202
*Apr 16 14:37:46.001: DHCP_SNOOPING: opt82 data indicates not a local packet <-- found this is coming from Leaf01 RID
*Apr 16 14:37:46.001: DHCP_SNOOPING: can't parse option 82 data of the message,it is either in wrong format or not inserted by local switch
*Apr 16 14:37:46.001: DHCP_SNOOPING: calling forward_dhcp_reply
*Apr 16 14:37:46.001: platform lookup dest vlan for input_if: Vlan2021, is NOT tunnel, if_output: Vlan2021, if_output->vlan_id: 2021, pak->vlan_id: 2021
*Apr 16 14:37:46.001: DHCP_SNOOPING: vlan 2021 after pvlan check
*Apr 16 14:37:46.011: DHCP_SNOOPING: direct forward dhcp replyto output port: TwentyFiveGigE1/0/2. <-- Send to Firewall
*Apr 16 14:37:46.011: DHCP_SNOOPING: received new DHCP packet from input interface (TwentyFiveGigE1/0/1) <-- Coming back in from Firewall
*Apr 16 14:37:46.022: DHCP_SNOOPING: process new DHCP packet, message type: DHCPACK, input interface: Twe1/0/1, MAC da: ffff.ffff.ffff, MAC sa: 0000.beef.cafe, IP da: 255.255.255.255, IP sa: 10.1.202.1, DHCP ciaddr: 0.0.0.0, DHCP yiaddr: 10.1.202.19, DHCP siaddr: 0.0.0.0, DHCP giaddr: 10.1.202.1, DHCP chaddr: 0006.f601.cd43, efp_id: 109663498, vlan_id: 202, bootpflag:0x32768(Broadcast)
*Apr 16 14:37:46.022: DHCP_SNOOPING: binary dump of option 82, length: 26 data:
0x52 0x18 0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0 0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:46.022: DHCP_SNOOPING: binary dump of extracted circuit id, length: 14 data:
0x1 0xC 0x1 0xA 0x0 0x8 0x0 0x0 0x4E 0xE9 0x1 0x1 0x0 0x0
*Apr 16 14:37:46.022: DHCP_SNOOPING: binary dump of extracted remote id, length: 10 data:
0x2 0x8 0x0 0x6 0x68 0x2C 0x7B 0xF8 0x87 0x0
*Apr 16 14:37:46.022: actual_fmt_cid OPT82_FMT_CID_VXLAN_MOD_PORT_INTF global_opt82_fmt_rid OPT82_FMT_RID_DEFAULT_GLOBAL global_opt82_fmt_cid OPT82_FMT_CID_DEFAULT_GLOBAL cid: sub_option_length 12
*Apr 16 14:37:46.022: dhcp_snooping_platform_is_local_dhcp_packet: VXLAN-MOD-PORT opt82 vni 20201, vlan_id 202
*Apr 16 14:37:46.022: DHCP_SNOOPING: opt82 data indicates not a local packet
*Apr 16 14:37:46.022: DHCP_SNOOPING: EVPN enabled Ex GW:fabric relay can't parse option 82 data of the message,it is either in wrong format or not inserted by local switch
*Apr 16 14:37:46.022: DHCP_SNOOPING: client address lookup failed to locate client interface, retry lookup using packet mac DA: ffff.ffff.ffff
*Apr 16 14:37:46.022: DHCP_SNOOPING: lookup packet destination port failed to get mat entry for mac: 0006.f601.cd43 vlan_id 202
*Apr 16 14:37:46.022: DHCP_SNOOPING: can't find client's destination port, packet is assumed to be not from local switch, no binding update is needed.
*Apr 16 14:37:46.022: DHCP_SNOOPING: client address lookup failed to locate client interface, retry lookup using packet mac DA: ffff.ffff.ffff
*Apr 16 14:37:46.022: DHCP_SNOOPING: lookup packet destination port failed to get mat entry for mac: 0006.f601.cd43 vlan_id 202
*Apr 16 14:37:46.022: DHCP_SNOOPING: L2RELAY: Ex GW unicast bridge packet to fabric: vlan id 202 from Twe1/0/1 <-- Send packet back into fabric
Capture intégrée
Utiliser EPC pour confirmer l'échange de paquets DHCP et les paramètres corrects
- Ceci est illustré du point de vue de la CGW, mais le processus peut être répété sur Leaf pour vérifier l'échange de paquets
- Cet exemple montre la détection, car le processus et l'analyse sont identiques pour les autres paquets DHCP
Vérifier la route vers le bouclage leaf
CGW#show ip route 172.16.254.3
Routing entry for 172.16.254.3/32
Known via "ospf 1", distance 110, metric 3, type intra area
Last update from 172.16.1.25 on TwentyFiveGigE1/0/47, 2w6d ago
Routing Descriptor Blocks:
* 172.16.1.29, from 172.16.255.3, 2w6d ago, via TwentyFiveGigE1/0/48
Route metric is 3, traffic share count is 1
172.16.1.25, from 172.16.255.3, 2w6d ago, via TwentyFiveGigE1/0/47
Route metric is 3, traffic share count is 1
Configurez la capture pour qu'elle s'exécute sur les liaisons faisant face au Leaf01
monitor capture 1 interface TwentyFiveGigE1/0/47 BOTH monitor capture 1 interface TwentyFiveGigE1/0/48 BOTH monitor capture 1 match any monitor capture 1 buffer size 100 monitor capture 1 limit pps 1000
Démarrer la capture, déclencher votre hôte pour demander une adresse IP DHCP, arrêter la capture
monitor capture 1 start
(have the host request dhcp ip)
monitor capture 1 stop
Affichez le résultat de la capture en commençant par la détection DHCP (attention à l'ID de transaction pour confirmer qu'il s'agit du même événement DORA)
CGW#show monitor cap 1 buff brief | i DHCP 16 12.737135 0.0.0.0 -> 255.255.255.255 DHCP 434 DHCP Discover - Transaction ID 0x78b <-- Discover starts at Frame 16 with all same transaction ID 18 14.740041 10.1.202.1 -> 255.255.255.255 DHCP 438 DHCP Offer - Transaction ID 0x78b 19 14.742741 0.0.0.0 -> 255.255.255.255 DHCP 452 DHCP Request - Transaction ID 0x78b 20 14.745646 10.1.202.1 -> 255.255.255.255 DHCP 438 DHCP ACK - Transaction ID 0x78b
CGW#sh mon cap 1 buff detailed | b Frame 16
Frame 16: 434 bytes on wire (3472 bits), 434 bytes captured (3472 bits) on interface /tmp/epc_ws/wif_to_ts_pipe, id 0 [Protocols in frame: eth:ethertype:ip:udp:vxlan:eth:ethertype:ip:udp:dhcp] Ethernet II, Src: dc:77:4c:8a:6d:7f (dc:77:4c:8a:6d:7f), Dst: 10:f9:20:2e:9f:82 (10:f9:20:2e:9f:82) <-- Underlay Interface MACs Type: IPv4 (0x0800) Internet Protocol Version 4, Src: 172.16.254.3, Dst: 172.16.254.6 User Datagram Protocol, Src Port: 65281, Dst Port: 4789 <-- VXLAN Port Virtual eXtensible Local Area Network VXLAN Network Identifier (VNI): 20201 <-- Correct VNI / Segment Reserved: 0 Ethernet II, Src: 00:06:f6:01:cd:43 (00:06:f6:01:cd:43), Dst: 00:00:be:ef:ca:fe (00:00:be:ef:ca:fe) <-- Inner Packet destined to CGW MAC Internet Protocol Version 4, Src: 0.0.0.0, Dst: 255.255.255.255 User Datagram Protocol, Src Port: 68, Dst Port: 67 <-- DHCP ports Dynamic Host Configuration Protocol (Discover) <-- DHCP Discover Packet Client MAC address: 00:06:f6:01:cd:43 (00:06:f6:01:cd:43) Client hardware address padding: 00000000000000000000 Server host name not given Boot file name not given Magic cookie: DHCP Option: (53) DHCP Message Type (Discover) Length: 1 DHCP: Discover (1) Option: (57) Maximum DHCP Message Size Length: 2 Maximum DHCP Message Size: 1152 Option: (61) Client identifier Length: 27 Type: 0 Client Identifier: cisco-0006.f601.cd43-Vl202 Option: (12) Host Name Length: 17 Host Name: 9300-HOST-3750X-2 Option: (55) Parameter Request List Length: 8 Parameter Request List Item: (1) Subnet Mask Parameter Request List Item: (6) Domain Name Server Parameter Request List Item: (15) Domain Name Parameter Request List Item: (44) NetBIOS over TCP/IP Name Server Parameter Request List Item: (3) Router Parameter Request List Item: (33) Static Route Parameter Request List Item: (150) TFTP Server Address Parameter Request List Item: (43) Vendor-Specific Information Option: (60) Vendor class identifier Length: 8 Vendor class identifier: ciscopnp Option: (82) Agent Information Option Length: 24 Option 82 Suboption: (1) Agent Circuit ID Length: 12 Agent Circuit ID: 010a000800004ee901010000 Option 82 Suboption: (2) Agent Remote ID Length: 8 Agent Remote ID: 0006682c7bf88700 <-- switch base mac 682c.7bf8.8700 (from 'show switch') Option: (255) End Option End: 255
Remarque : l'outil de capture peut être utilisé sur n'importe quel Leafs ou CGW pour déterminer le dernier point qu'une partie de l'échange DHCP DORA est suspectée d'échouer.
Vérifier les statistiques de surveillance pour les erreurs
Leaf01#show ip dhcp snooping statistics detail Packets Processed by DHCP Snooping = 1288 Packets Dropped Because IDB not known = 0 Queue full = 0 Interface is in errdisabled = 0 Rate limit exceeded = 0 Received on untrusted ports = 0 Nonzero giaddr = 0 Source mac not equal to chaddr = 0 No binding entry = 0 Insertion of opt82 fail = 0 Unknown packet = 0 Interface Down = 0 Unknown output interface = 0 Misdirected Packets = 0 Packets with Invalid Size = 0 Packets with Invalid Option = 0
<-- Look for any drop counter that is actively incrementing when the issue is seen.
Vérification du chemin de punt pour la surveillance DHCP
- CoPP est le principal composant qui abandonne les paquets dans le chemin de point
Leaf01#show platform hardware switch active qos queue stats internal cpu policer
CPU Queue Statistics
============================================================================================
(default) (set) Queue Queue
QId PlcIdx Queue Name Enabled Rate Rate Drop(Bytes) Drop(Frames)
--------------------------------------------------------------------------------------------
17 6 DHCP Snooping Yes 400 400 0 0
CPU Queue Policer Statistics
====================================================================
Policer Policer Accept Policer Accept Policer Drop Policer Drop
Index Bytes Frames Bytes Frames
-------------------------------------------------------------------
6 472723 1288 0 0
Une autre commande très utile pour localiser un éventuel déluge de paquets est « show platform software fed switch active punt rates interfaces »
- Ceci est très utile pour trouver une interface source où se produit une inondation qui encombre le chemin de point et affecte le trafic lié légitime au CPU
Leaf01#show platform software fed switch active punt rates interfaces
Punt Rate on Interfaces Statistics
Packets per second averaged over 10 seconds, 1 min and 5 mins
===========================================================================================
| | Recv | Recv | Recv | Drop | Drop | Drop <-- Receive and drop rates for this port
Interface Name | IF_ID | 10s | 1min | 5min | 10s | 1min | 5min
===========================================================================================
GigabitEthernet1/0/1 0x0000000a 2 2 2 0 0 0 <-- the port and its IF-ID which can be used in the next command
-------------------------------------------------------------------------------------------
Leaf01#show platform software fed switch active punt rates interfaces 0xa <-- From previous command (omit the leading zeros)
Punt Rate on Single Interfaces Statistics
Interface : GigabitEthernet1/0/1 [if_id: 0xA]
Received Dropped
-------- -------
Total : 8032546 Total : 0
10 sec average : 2 10 sec average : 0
1 min average : 2 1 min average : 0
5 min average : 2 5 min average : 0
Per CPUQ punt stats on the interface (rate averaged over 10s interval)
==========================================================================
Q | Queue | Recv | Recv | Drop | Drop |
no | Name | Total | Rate | Total | Rate |
==========================================================================
17 CPU_Q_DHCP_SNOOPING 1216 0 0 0
<...snip...>
Statistiques du client de surveillance DHCP
Observez l'échange de messages DHCP à l'aide de cette commande. Ceci peut être exécuté sur Leaf ou CGW pour voir la trace d'événement
Leaf01#show platform dhcpsnooping client stats 0006.F601.CD43 DHCPSN: DHCP snooping server DHCPD: DHCP protocol daemen L2FWD: Transmit Packet to driver in L2 format FWD: Transmit Packet to driver (B): Dhcp message's response expected as 'B'roadcast (U): Dhcp message's response expected as 'U'nicast Packet Trace for client MAC 0006.F601.CD43: Timestamp Destination MAC Destination Ip VLAN Message Handler:Action ------------------------ ---------------- --------------- ---- ------------ ---------------- 2023/09/28 14:53:59.866 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPDISCOVER(B) PUNT:RECEIVED 2023/09/28 14:53:59.866 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPDISCOVER(B) PUNT:TO_DHCPSN 2023/09/28 14:53:59.867 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPDISCOVER(B) BRIDGE:RECEIVED 2023/09/28 14:53:59.867 0000.BEEF.CAFE 255.255.255.255 202 DHCPDISCOVER(B) L2INJECT:TO_FWD 2023/09/28 14:53:59.867 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPDISCOVER(B) BRIDGE:TO_INJECT 2023/09/28 14:53:59.867 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPDISCOVER(B) L2INJECT:TO_FWD 2023/09/28 14:54:01.871 0006.F601.CD43 255.255.255.255 202 DHCPOFFER(B) PUNT:RECEIVED 2023/09/28 14:54:01.871 0006.F601.CD43 255.255.255.255 202 DHCPOFFER(B) PUNT:TO_DHCPSN 2023/09/28 14:54:01.874 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPREQUEST(B) PUNT:RECEIVED 2023/09/28 14:54:01.874 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPREQUEST(B) PUNT:TO_DHCPSN 2023/09/28 14:54:01.874 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPREQUEST(B) BRIDGE:RECEIVED 2023/09/28 14:54:01.874 0000.BEEF.CAFE 255.255.255.255 202 DHCPREQUEST(B) L2INJECT:TO_FWD 2023/09/28 14:54:01.874 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPREQUEST(B) BRIDGE:TO_INJECT 2023/09/28 14:54:01.874 FFFF.FFFF.FFFF 255.255.255.255 202 DHCPREQUEST(B) L2INJECT:TO_FWD 2023/09/28 14:54:01.877 0006.F601.CD43 255.255.255.255 202 DHCPACK(B) PUNT:RECEIVED 2023/09/28 14:54:01.877 0006.F601.CD43 255.255.255.255 202 DHCPACK(B) PUNT:TO_DHCPSN
Débogages supplémentaires
debug ip dhcp server packet detail
debug ip dhcp server packet
debug ip dhcp server events
debug ip dhcp snooping packet
debug dhcp detail
Attention : soyez prudent lorsque vous exécutez des débogages !
Informations connexes
Historique de révision
| Révision | Date de publication | Commentaires |
|---|---|---|
1.0 |
17-Jan-2024 |
Première publication |
CommentairesContacter Cisco
- Ouvrir un dossier d’assistance
- (Un contrat de service de Cisco est requis)
