Configuration des paramètres radio avancés sur un WAP571 ou WAP571E

Objectif

Les paramètres radio sont utilisés pour configurer l'antenne radio sans fil et ses propriétés sur un point d'accès sans fil (WAP) afin que les communications puissent être rapides, sans encombrement et adaptées à la configuration réseau souhaitée. Cette configuration est utile dans une situation où le WAP est entouré d'autres WAP, et des paramètres tels que le mode canal et la fréquence doivent être modifiés pour assurer une communication fluide. Si plusieurs points d'accès sans fil situés à proximité diffusent sur la même fréquence ou le même canal, les données transmises peuvent être corrompues ou annulées, ce qui réduit considérablement les performances.

Cet article explique comment configurer les paramètres radio avancés sur votre WAP571 ou WAP571E.

Note: Si vous voulez configurer les paramètres radio de base de votre WAP, cliquez ici pour obtenir des instructions.

Périphériques pertinents

• Gamme WAP500 - WAP571, WAP571E

Version du logiciel

• 1.0.0.15

Configuration des paramètres radio avancés

Étape 1. Connectez-vous à l'utilitaire Web du point d'accès, puis sélectionnez Wireless > Radio.

• Radio 1 (5 GHz) - Plus rapide mais plus courte
• Radio 2 (2,4 GHz) : plus compatible avec les périphériques plus anciens et avec une portée plus large

Étape 3. Cochez la case Radio dans la zone Basic Settings (Paramètres de base) pour l'activer. Note: Le paramètre Radio est activé par défaut

Étape 4. Cliquez sur Paramètres avancés pour configurer les paramètres de la radio choisie.

Étape 5. (Facultatif) Choisissez dans la liste déroulante Support DFS pour activer ou désactiver cette fonctionnalité. La sélection dynamique de fréquence (DFS) sélectionne automatiquement les fréquences de canal avec les interférences les plus faibles. La valeur par défaut est On. Note: La liste déroulante Support DFS n'est disponible que si vous configurez Radio 1 (5 GHz).

Étape 6. (Facultatif) Choisissez une option dans la liste déroulante Short Guard Interval Supported. L'intervalle de protection est la durée pendant laquelle le WAP attend entre les transmissions, ce qui empêche les interférences. L'intervalle de protection peut être réduit pour augmenter le débit jusqu'à 10 %. Note: Cette option n'est disponible que si vous avez choisi un mode qui contient 802.11n dans la liste déroulante Mode de la zone Basic Settings.

Vous pouvez choisir parmi les options suivantes :

Étape 7. Sélectionnez une option dans la liste déroulante Protection. La fonction de protection contient des règles garantissant que les transmissions 802.11 ne provoquent pas d'interférence avec les stations ou applications héritées.

Vous pouvez choisir parmi les options suivantes :

Étape 8. Dans le champ Intervalle de balise, saisissez la valeur d'intervalle en millisecondes entre les transmissions de trame de balise. Les trames de balise annoncent l'existence du réseau sans fil. La valeur doit être comprise entre 20 et 2 000 millisecondes. Le comportement par défaut consiste à envoyer une trame de balise une fois toutes les 100 millisecondes. Il est fortement recommandé de conserver cette valeur, car un intervalle de balise mal configuré peut empêcher les clients de se connecter.

Étape 9. Dans le champ DTIM Period, entrez un entier compris entre 1 et 255 balises pour spécifier la période DTIM (Delivery Traffic Information Map). La période DTIM indique la fréquence à laquelle, en termes de trames de balise, les clients desservis par votre périphérique WAP doivent vérifier les données mises en mémoire tampon en attente d'interception. La valeur par défaut est 2, qui spécifie que les clients vérifieront les données mises en mémoire tampon sur votre périphérique WAP sur chaque trame de balise de seconde.

Étape 10. Dans le champ Fragmentation Threshold, saisissez un nombre pair compris entre 256 et 2 346 octets pour spécifier la limite de taille des paquets transmis sur le réseau. Si un paquet dépasse le seuil de fragmentation, la fonction de fragmentation est activée et le paquet est envoyé sous forme de trames 802.11 multiples. Par défaut, la fragmentation est désactivée à un seuil de 2 346 octets. La fragmentation n'est pas recommandée, sauf si vous rencontrez des interférences radio.

Étape 11. Dans le champ Seuil RTS, saisissez un entier compris entre 0 et 2 347 pour spécifier la valeur Seuil RTS (Request to Send). Il est défini par défaut à 2346. Une valeur de seuil inférieure envoie des paquets plus fréquemment, ce qui entraîne une consommation de bande passante plus élevée et une récupération plus rapide des collisions ou des interférences sur le réseau. Une valeur de seuil plus élevée envoie des paquets moins fréquemment, ce qui entraîne une consommation de bande passante plus faible et un temps de récupération plus long après les collisions ou les interférences sur le réseau.

Étape 12.  Dans le champ Maximum Associated Clients, saisissez le nombre maximal de clients pouvant se connecter simultanément au WAP. La plage est comprise entre 0 et 200 et est définie sur 200 par défaut.

Étape 13. Dans la liste déroulante Puissance de transmission, sélectionnez le pourcentage de puissance de transmission utilisé par le WAP lors de la diffusion. Un pourcentage élevé est plus rentable, car il donne au WAP la plus grande plage et nécessite donc moins de points d'accès pour couvrir la même zone. Un faible pourcentage nécessite que les périphériques soient proches les uns des autres, mais réduit le chevauchement et les interférences entre les autres WAP. La valeur par défaut est 100%.

Étape 14. Dans la liste déroulante Support de rafale de trames, sélectionnez Désactivé ou Activé pour désactiver ou activer cette fonctionnalité. L'activation de cette fonctionnalité peut augmenter le débit en aval, car elle permet à la radio d'envoyer rapidement une série de trames en succession pendant une courte période de temps.

Étape 15. Dans la liste déroulante Fixed Multicast Rate, sélectionnez le débit de transmission en Mbits/s pour les paquets de diffusion et de multidiffusion. La plage de valeurs possibles est déterminée par le mode radio dans la zone Basic Settings. En choisissant Auto, le WAP choisit automatiquement le meilleur taux en fonction des clients connectés.

Étape 16. Dans le tableau Jeux de taux hérités, cochez les cases situées sous les taux disponibles pour déterminer les jeux de taux pris en charge et de taux de base. Les ensembles de taux pris en charge indiquent les taux pris en charge par le WAP, tandis que les ensembles de taux de base sont les taux que le WAP annonce au réseau pour configurer la communication avec d'autres périphériques. Il est plus efficace d'avoir un WAP qui diffuse un sous-ensemble de ses débits pris en charge. Les débits sont en Mbits/s.

Note: Pour choisir un taux de base, il doit également être sélectionné comme Pris en charge. Étape 17. (Facultatif) Cochez la case Diffusion/Limitation du débit de multidiffusion si vous voulez limiter le nombre de paquets transmis sur le réseau. Par défaut, cette fonction est désactivée. Si vous ne voulez pas activer cette fonctionnalité, passez à l'étape 19.

Étape 18. (Facultatif) Si vous avez activé la limitation du débit de diffusion/multidiffusion, les champs Limite de débit et Débit limite deviendront disponibles. Saisissez les valeurs appropriées pour chaque champ.

Les champs sont définis comme suit :

Étape 19. Dans la liste déroulante Mode TSPEC, sélectionnez le mode de spécification de trafic (TSPEC) pour le WAP. TSPEC est envoyé par un client compatible QoS (Quality of Service) demandant une certaine quantité de trafic du WAP. Le choix On active TSPEC et le WAP gère le trafic des périphériques QoS. Désactivé : les périphériques TSPEC et QoS ne sont pas prioritaires.

Étape 20. Dans la liste déroulante Mode ACM voix TSPEC, sélectionnez un mode qui régule le contrôle d'admission obligatoire (ACM) pour la catégorie d'accès voix. Le fait de sélectionner On signifie qu'une station doit envoyer une demande TSPEC de bande passante au WAP avant d'envoyer ou de recevoir un flux de trafic vocal. Désactivé permet aux stations d'envoyer et de recevoir du trafic vocal sans demande TSPEC. Cela permet au WAP de contrôler l'utilisation de la bande passante pour le trafic vocal.

Étape 21. Dans le champ TSPEC Voice ACM Limit, saisissez la quantité maximale de trafic que le WAP tente de transmettre par le biais d'un réseau sans fil avec un CA voix pour obtenir l'accès. La plage est comprise entre 0 et 70 % et la valeur par défaut est 20 %.

Étape 22. Dans la liste déroulante Mode ACM vidéo TSPEC, sélectionnez un mode qui régule le contrôle d'admission obligatoire (ACM) pour la catégorie d'accès vidéo. Le choix On signifie qu'une station doit envoyer une demande TSPEC de bande passante au WAP avant d'envoyer ou de recevoir un flux de trafic vidéo. Désactivé permet aux stations d'envoyer et de recevoir du trafic vidéo sans demande TSPEC. Cela permet au WAP de contrôler l'utilisation de la bande passante pour le trafic vidéo.

Étape 23. Dans le champ TSPEC Video ACM Limit, saisissez la quantité maximale de trafic que le WAP tente de transmettre par le biais d'un réseau sans fil avec un contrôle d'admission vidéo pour obtenir l'accès. La plage est comprise entre 0 et 70 % et la valeur par défaut est 15 %.

Étape 24. Dans le champ Délai d'inactivité du point d'accès TSPEC, entrez la valeur en secondes pour qu'un point d'accès WAP détecte une spécification de trafic de liaison descendante comme inactive avant de la supprimer. La plage est comprise entre 0 et 120 secondes et la valeur par défaut est 30. La saisie de 0 désactive cette fonction.

Étape 25. Dans le champ TSPEC Station Inactive Timeout, saisissez le nombre de secondes pendant lesquelles un périphérique WAP détecte une spécification de trafic de liaison ascendante comme inactive avant de la supprimer. La plage est comprise entre 0 et 120 secondes et la valeur par défaut est 30. La saisie de 0 désactive cette fonction.

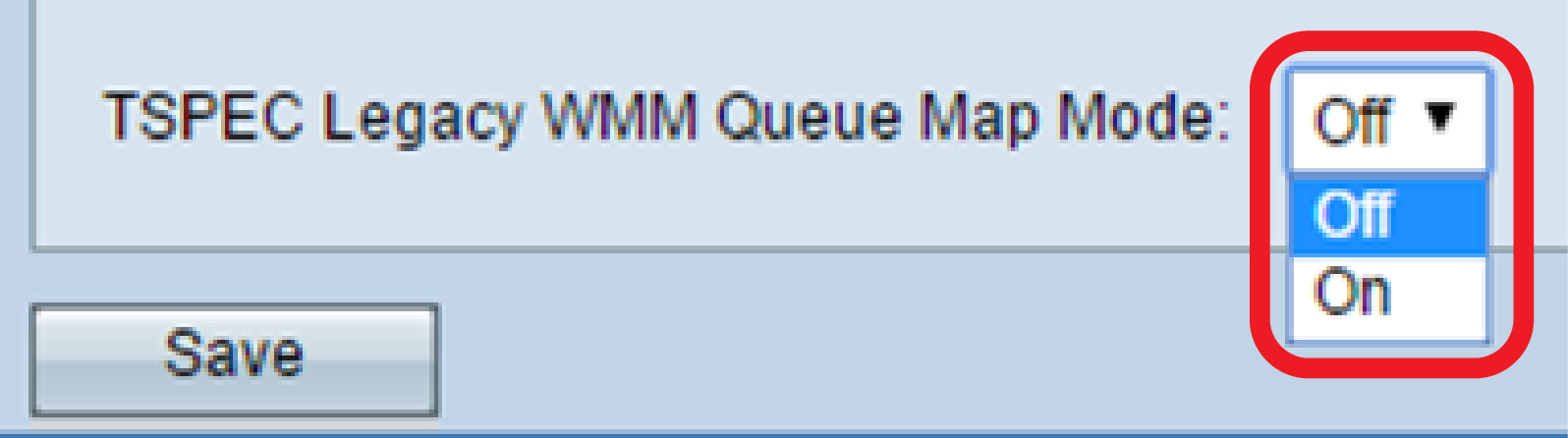

Étape 26. Dans la liste déroulante TSPEC Legacy WMM Queue Map Mode, choisissez d'activer (On) ou de désactiver (Off) l'intermixage du trafic hérité sur les files d'attente fonctionnant comme ACM. Par défaut, cette fonction est désactivée.

Étape 27. Click Save. Étape 28. Une fenêtre contextuelle s'affiche, indiquant que les connexions sans fil peuvent être déconnectées. Cliquez sur OK pour continuer.

Vous devez maintenant avoir correctement configuré les paramètres radio avancés de votre WAP571 ou WAP571E.
