Configurez le WDS sur un Point d'accès WAP125 ou WAP581

Introduction

Le Wireless Distribution System (WDS) vous permet de connecter des plusieurs points d'accès ensemble du même modèle sans fil par une passerelle WDS. Les utilisateurs nomades éprouvent la connexion sans couture en errant dans un établissement ou une infrastructure. Le WDS permet à un utilisateur pour rester connecté à un réseau sans ouvrir une session à un Point d'accès. Ceci le facilite pour gérer de plusieurs réseaux Sans fil aussi bien que pour réduire la quantité de câbles exigés pour connecter les réseaux.

Un point d'accès sans fil (WAP) peut agir en tant que seul point au Point d'accès de mode de points, passerelle point-à-multipoint, ou comme répéteur.

• Access de mode de points — Un périphérique simple WAP reçoit des connexions des clients et d'autres périphériques dans le réseau.
• Mode point-à-multipoint de passerelle — Un WAP simple se comporte comme lien commun entre beaucoup de Points d'accès.
• Répéteur — Il peut établir une connexion entre les Points d'accès qui sont lointains indépendamment de l'un l'autre. Les clients sans fil peuvent se connecter à ce répéteur.

Dans le diagramme d'exemple ci-dessous, une connexion WDS est configurée entre deux Points d'accès WAP125.

Instructions en configurant le WDS :

1. Le WDS fonctionne seulement avec des paires spécifiques de périphériques de Cisco WAP.
2. Vous pouvez avoir seulement un lien WDS entre n'importe quelles paires de ces périphériques. C'est-à-dire, une adresse distante de Contrôle d'accès au support (MAC) peut apparaître seulement une fois à la page WDS pour un WAP particulier.
3. Les périphériques devraient avoir les mêmes configurations pour la radio, le mode d'IEEE 802.11, la bande passante de la Manche, et la Manche.
4. La sélection de la Manche devrait être spécifiée et non placée à l'automatique.

Remarque: Si vous actionnez une passerelle dans la bande 802.11n 2.4GHz, alors placez la bande passante de la Manche à 20MHz au lieu du 20/40 MHZ par défaut. Dans les 2.4 gigahertz la bande de 20/40 MHZ, la bande passante opérationnelle doit être changée de 40 MHZ à 20 MHZ afin de détecter et à 20 MHZ WAP. La bande passante mal adaptée de canal entraîne la déconnexion des liens. Une adresse MAC distante apparaîtra seulement une fois à la page WDS pour un WAP et en raison de ceci, vous êtes permis seulement un lien WDS entre n'importe quelles paires de WAP.

Objectif

Ce buts de l'article d'expliquer comment configurer une passerelle WDS sur votre WAP et fournir à la sécurité des réseaux supplémentaire le Protocole WPA (Wi-Fi Protected Access) personnel.

Périphériques applicables

• WAP125
• WAP581

Version de logiciel

• 1.0.0.4 — WAP581
• 1.0.0.5 — WAP125

Configurez le Wireless Distribution System

Pour que deux périphériques communiquent avec succès les uns avec les autres par le WDS, ils doivent être du même modèle, avoir les mêmes configurations pour la radio, le mode d'IEEE 802.11, la bande passante de la Manche, et la Manche (automatique non recommandé). Si vous avez d'autres WAP autres que le WAP125 et le WAP581, a cliquez ici pour apprendre comment connecter le multiple WAP ensemble par le WDS.

Étape 1. Ouvrez une session à l'utilitaire basé sur le WEB de votre WAP. Le nom d'utilisateur et mot de passe par défaut est Cisco/Cisco.

Remarque: Si vous avez déjà changé le mot de passe ou avez créé un nouveau compte, entrez dans vos nouvelles qualifications à la place.

Étape 2. Choisissez le pont sans fil.

Remarque: Les options disponibles peuvent varier selon le modèle exact de votre périphérique. Dans cet exemple, WAP125 est utilisé.

Étape 3. Dans la région de mode de pont sans fil, choisissez le WDS.

Étape 4. Dans le WDS les configurations ajournent, cochent la case à côté du port WDS que vous voulez configurer.

Remarque: Pour cet exemple, WDS0 est utilisé.

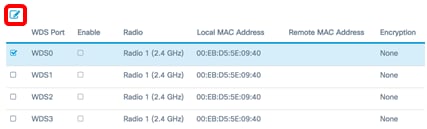

Étape 5. Cliquez sur le bouton d'éditer pour activer la retouche du port choisi ou de l'interface WDS.

Étape 6. Cochez la case d'enable pour activer le port WDS.

Étape 7. De la liste déroulante par radio, choisissez l'interface par radio pour appliquer les configurations WDS.

Remarque: Pour cet exemple, l'interface de radio 2.4 gigahertz est choisie.

Étape 8. Dans le domaine distant d'adresse MAC, écrivez l'adresse MAC distante de l'interface WDS que vous voulez connecter à ou le périphérique à l'autre bout de la passerelle WDS. Vous pouvez également cliquer sur la flèche gauche près du champ.

Remarque: Dans cet exemple, la flèche gauche est cliquée sur et le réseau de CiscoSB-installation avec l'adresse MAC 80:e8:6f:0c:a7:50 est utilisé.

Étape 9. De la liste déroulante de cryptage, choisissez une méthode pour sécuriser la passerelle WDS.

Les options sont comme suit :

• Aucun — Aucun cryptage n'est utilisé. Choisissez ceci si vous n'êtes pas concerné par la Sécurité ou avez des périphériques qui ne prennent en charge pas le WPA. Si vous choisissiez ceci, ignorez à l'étape 14.
• WPA personnel — Chaque utilisateur sur le réseau authentifie avec une clé accordée du mot de passe. Le WPA emploie une clé pré-partagée pour authentifier entre deux points.

Étape 10. Cliquez sur l'icône près du déroulant de cryptage pour configurer les paramètres de sécurité pour la passerelle WDS.

Étape 11. Écrivez l'ID WDS pour l'authentification du WAP dans le domaine d'ID WDS. Ces informations devraient être identique dans tous les périphériques WAP qui se connectent à un WDS. La longueur exigée d'ID WDS devrait être deux à 32 caractères.

Remarque: Dans cet exemple, Wap125Disco est utilisé.

Étape 12. Introduisez la clé d'authentification pour le WAP dans la zone de tri. Ces informations devraient être identique dans tous les périphériques WAP qui se connectent à un WDS. La longueur principale exigée devrait être huit à 63 caractères.

Remarque: Pour cet exemple, xXCisc0d1sc0Xx est utilisé comme clé.

Étape 13. Cliquez sur OK pour continuer.

Étape 14. Cliquez sur le bouton de sauvegarde pour sauvegarder les configurations configurées.

Étape 15. Une fenêtre externe semblera vous informer que les paramètres sans fil sont sur le point d'être mise à jour et que vous pouvez également être déconnecté. Cliquez sur OK pour continuer.

Étape 16.Repeat toutes les étapes ci-dessus pour les autres WAP que vous voudriez connecter à la passerelle WDS. Un maximum de quatre interfaces WDS peut être ajouté.

Vous devriez avoir maintenant avec succès configuré le WDS sur vos Points d'accès WAP125 ou WAP581.
