Configuration de Smartport sur des commutateurs empilables de gamme Sx500

Objectif

Un Smartport est une interface à laquelle une macro-instruction intégrée (ou définie par l'utilisateur) peut être appliquée. Ces macros-instructions sont conçues pour fournir des moyens de configurer le commutateur rapidement pour prendre en charge les conditions requises de transmission et pour utiliser les caractéristiques de divers types de périphériques de réseau. L'accès au réseau et les conditions requises de QoS varient si l'interface est connectée à un téléphone IP, une imprimante, ou un routeur et/ou un Point d'accès (AP).

L'article explique comment configurer Smartport sur des commutateurs empilables de gamme Sx500.

Périphériques applicables

• Commutateurs empilables de gamme Sx500

Version de logiciel

• 1.3.0.62

Procédure de configuration de Smartport

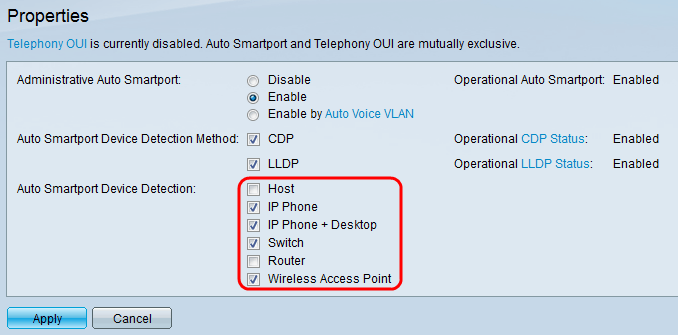

Étape 1. Ouvrez une session à l'utilitaire de configuration Web, et choisissez Smartport > Properties. La page de Properties s'ouvre.

Étape 2. Configurez ces paramètres :

• Smartport automatique administratif — Cliquez sur une case d'option globalement pour activer ou désactiver Smartport automatique. Ces options sont disponibles :

– Débronchement — Débronchement Smartport dans le commutateur.

– Enable — Caractéristique de Smartport d'enables manuellement.

– Enable par la Voix automatique VLAN — Les caractéristiques de Smartport sont allumées si la Voix automatique VLAN est configurée. C'est la configuration par défaut.

• Méthode de dépistage automatique de périphérique de Smartport — Cochez une case pour si le CDP entrant, le LLDP, ou les deux types de paquets sont utilisés pour détecter le type de Smartport des dispositifs reliés. Au moins on doit être coché pour que Smartport automatique identifie des périphériques.

– CDP — Le Protocole CDP (Cisco Discovery Protocol) est un protocole de liaison de données de propriété industrielle de Cisco utilisé pour partager des informations sur directement des périphériques Cisco connectés.

– LLDP — Le protocole LLDP (Link Layer Discovery Protocol) est un protocole constructeur-neutre utilisé par des périphériques de réseau pour annoncer leur identité aux périphériques voisins.

• Détection automatique de périphérique de Smartport — Cochez la case pour chaque type d'appareil pour lequel Smartport automatique peut assigner des types de Smartport aux interfaces. Si décoché, Smartport automatique n'assignera que type de Smartport à aucune interface.

– Hôte — Tout PC utilisateur ou ordinateur portable avec la capacité de LLDP.

– Téléphone IP — Téléphone IP capable de CDP ou de LLDP.

– Téléphone IP + appareil de bureau — Téléphone IP ou téléphone IP mou installé sur l'appareil de bureau.

– Commutateur — Le CDP ou le LLDP a activé des Commutateurs.

– Routeur — Périphérique des couches 3 avec la fonction activée de CDP ou de LLDP.

– Point d'accès sans fil — Couche 2 ou couche 3 points d'accès sans fil avec la capacité de CDP ou de LLDP.

• État opérationnel de CDP — Par défaut, ceci est activé. Il affiche l'état opérationnel du CDP. Pour se renseigner plus sur des propriétés de CDP référez-vous à l'article,
• Configurations de Properties de Protocole CDP (Cisco Discovery Protocol) sur des commutateurs empilables de gamme Sx500.
• État opérationnel de LLDP — Par défaut, ceci est activé.  Il affiche l'état opérationnel du LLDP. Pour se renseigner plus sur des propriétés de LLDP référez-vous à l'article,

Étape 3. Cliquez sur Apply pour sauvegarder les modifications. Ceci place les paramètres globaux de Smartport sur le commutateur.
