Objectif

L'objectif de cet article est de passer en revue la modification apportée au retrait du port de console mini-USB sur les commutateurs Catalyst 1000, Cisco Business 350 et Cisco Business 250.

Périphériques pertinents

Catalyst 1000
CBS350
CBS250

Introduction

Un port de console permet d'accéder localement à l'interface de ligne de commande (CLI) via une connexion série. L’interface de ligne de commande peut être utilisée pour configurer et dépanner le réseau, en particulier lorsque celui-ci n’est pas disponible.

Une modification a été apportée pour supprimer le port de console mini-USB sur les commutateurs Catalyst 1000, Cisco Business 350 et Cisco Business 250. Le port de console RJ45 n'est pas affecté. Vous pouvez toujours accéder au port de console du commutateur via un câble de console RJ45.

Table des matières

Retrait du port mini-USB
Produits applicables
Utilisation du port de console sur le matériel d'origine
Utilisation du port de console sur le matériel mis à jour
Autres façons de gérer le commutateur avec la connectivité réseau
Soutien

Retrait du port mini-USB

Les images suivantes illustrent ce changement.

Dans sa conception d'origine, la console est accessible via un port RJ45 ou mini-USB. Remarquez les ports situés au-dessus de la ligne bleue, entourés de rouge. Le port USB se trouve sur la gauche.

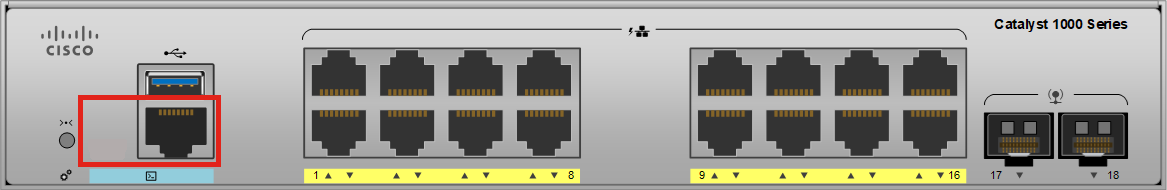

Une fois la modification effectuée, seul le port de console RJ-45 reste disponible.

Produits applicables

Cette modification s'applique aux modèles de commutateurs suivants de la nouvelle version matérielle, en commençant par le numéro d'ID de version (VID) ci-dessous.

L'ID de produit (PID) reste identique pour la nouvelle version matérielle. Vous ne pourrez pas choisir de disposer de la version matérielle d'origine ou de la nouvelle version matérielle lorsque vous commanderez le commutateur.

Série	Maquette	À partir du VID
Catalyst 1000	C1000-8T-2G-L	V02
	C1000-8T-E-2G-L
	C1000-8P-2G-L
	C1000-8P-E-2G-L
	C1000-8FP-2G-L
	C1000-8FP-E-2G-L
	C1000-16T-2G-L
	C1000-16T-E-2G-L
	C1000-16P-2G-L
	C1000-16P-E-2G-L
	C1000-16FP-2G-L
	C1000-24T-4G-L
	C1000-24PP-4G-L
	C1000-24P-4G-L
	C1000-24FP-4G-L
	C1000-48T-4G-L
	C1000-48PP-4G-L
	C1000-48P-4G-L
	C1000-48FP-4G-L
	C1000-24T-4X-L
	C1000-24P-4X-L
	C1000-24FP-4X-L
	C1000-48T-4X-L
	C1000-48P-4X-L
	C1000-48FP-4X-L
	C1000FE-24T-4G-L
	C1000FE-24P-4G-L
	C1000FE-48T-4G-L
	C1000FE-48P-4G-L
	C1000-16T-2G-IN
	C1000-16P-2G-IN
	C1000-16FP-2G-IN
	C1000-24T-4G-IN
	C1000-24P-4G-IN
	C1000-24T-4X-IN
Commutateurs administrables Cisco pour grandes entreprises de la série 350	CBS350-8T-E-2G	V03 pour -NA/-AR/-BR V05 pour -EU/-UK/-AU/-CN/-JP/-IN/-TW/-SP
	CBS350-8P-2G
	CBS350-8P-E-2G
	CBS350-8FP-2G
	CBS350-8FP-E-2G
	CBS350-16T-2G
	CBS350-16T-E-2G
	CBS350-16P-2G
	CBS350-16P-E-2G
	CBS350-16FP-2G
	CBS350-24T-4G
	CBS350-24P-4G
	CBS350-24FP-4G
	CBS350-48T-4G
	CBS350-48P-4G
	CBS350-48FP-4G
	CBS350-24T-4X
	CBS350-24P-4X
	CBS350-24FP-4X
	CBS350-48T-4X
	CBS350-48P-4X
	CBS350-48FP-4X
Commutateurs intelligents Cisco pour grandes entreprises de la série 250	CBS250-8T-E-2G	V03 pour -NA/-AR/-BR V05 pour -EU/-UK/-AU/-CN/-JP/-IN/-TW/-SP
	CBS250-8PP-E-2G
	CBS250-8P-E-2G
	CBS250-8FP-E-2G
	CBS250-16T-2G
	CBS250-16P-2G
	CBS250-24T-4G
	CBS250-24PP-4G
	CBS250-24P-4G
	CBS250-24FP-4G
	CBS250-48T-4G
	CBS250-48PP-4G
	CBS250-48P-4G
	CBS250-24T-4X
	CBS250-24P-4X
	CBS250-24FP-4X
	CBS250-48T-4X
	CBS250-48P-4X

Utilisation du port de console sur le matériel d'origine

Si votre commutateur dispose d'un port de console mini-USB, il continuera à être pris en charge. Vous pouvez choisir d'utiliser le port de console mini-USB ou RJ45 pour accéder à la console du commutateur. Un seul port à la fois sera actif. Utilisez le câble approprié pour le port sur lequel vous souhaitez accéder à la console.

Utilisation du port de console sur le matériel mis à jour

Sans port de console mini-USB, la console du commutateur reste accessible via le port de console RJ45. Vous aurez besoin d'un câble de console pour connecter le port de console à votre ordinateur. Généralement, le câble console est équipé d'une prise DB-9 à une extrémité et d'un connecteur RJ-45 à l'autre extrémité. Vous devrez peut-être utiliser un adaptateur série vers USB si votre ordinateur ne dispose pas d'un port série.

Autres façons de gérer le commutateur avec la connectivité réseau

Si cette option est activée, l’interface de ligne de commande est accessible via SSH ou Telnet.

L'interface utilisateur Web du commutateur est accessible via un navigateur via HTTP ou HTTPS.

Soutien

Si vous avez des questions sur cette modification ou si vous rencontrez des problèmes lors de l'utilisation du port de console, contactez le support Cisco.
