Configuration du flux de connexion administrateur de l'interface utilisateur graphique ISE 3.1 via l'intégration SSO SAML avec Azure AD

Introduction

Ce document décrit comment configurer l'intégration SSO SAML de Cisco ISE 3.1 avec un fournisseur d'identité externe tel qu'Azure Active Directory (AD).

Conditions préalables

Exigences

Cisco vous recommande de prendre connaissance des rubriques suivantes :

1. Cisco ISE 3.1
2. Déploiements SAML SSO
3. Azure AD

Composants utilisés

Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

1. Cisco ISE 3.1
2. Azure AD

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

Informations générales

Fournisseur d'identité (IdP)

Dans ce cas, c'est l'autorité Azure AD qui vérifie et affirme l'identité d'un utilisateur et les privilèges d'accès à une ressource demandée (le « fournisseur de services »).

Fournisseur de services (SP)

La ressource ou le service hébergé auquel l'utilisateur a l'intention d'accéder, le serveur d'applications ISE dans ce cas.

SAML

Le langage SAML (Security Assertion Markup Language) est une norme ouverte qui permet au fournisseur d'identité de transmettre des informations d'identification d'autorisation au fournisseur de services.

Les transactions SAML utilisent le langage XML (Extensible Markup Language) pour les communications normalisées entre le fournisseur d'identité et les fournisseurs de services.

SAML est le lien entre l'authentification d'une identité d'utilisateur et l'autorisation d'utiliser un service.

Assertion SAML

Une assertion SAML est le document XML que le fournisseur d'identité envoie au fournisseur de services qui contient l'autorisation utilisateur.

Il existe trois types différents d'assertions SAML : l'authentification, l'attribut et la décision d'autorisation.

• Les assertions d'authentification prouvent l'identification de l'utilisateur et indiquent l'heure à laquelle l'utilisateur s'est connecté et la méthode d'authentification qu'il a utilisée (Kerberos, à deux facteurs, à titre d'exemples)
• L'assertion d'attribution transmet les attributs SAML, des données spécifiques qui fournissent des informations sur l'utilisateur, au fournisseur de services.
• Une assertion de décision d'autorisation déclare si l'utilisateur est autorisé à utiliser le service ou si le fournisseur d'identification a refusé sa demande en raison d'un défaut de mot de passe ou d'un manque de droits sur le service.

Diagramme D'Écoulement De Haut Niveau

SAML fonctionne en transmettant des informations sur les utilisateurs, les connexions et les attributs entre le fournisseur d'identité, Azure AD, et le fournisseur de services, ISE.

Chaque utilisateur se connecte une fois à une authentification unique (SSO) avec le fournisseur d'identité, puis le fournisseur Azure AD transmet les attributs SAML à ISE lorsque l'utilisateur tente d'accéder à ces services.

ISE demande l'autorisation et l'authentification à Azure AD, comme indiqué dans l'image.

Configurer l'intégration SSO SAML avec Azure AD

Étape 1. Configurer le fournisseur d'identité SAML sur ISE

1. Configurer Azure AD en tant que source d'identité SAML externe

Sur ISE, accédez à Administration > Identity Management > External Identity Sources > SAML Id Providers et cliquez sur le bouton Add.

Entrez l'ID Provider Name et cliquez sur Submit afin de l'enregistrer. Le nom du fournisseur d'ID est significatif uniquement pour ISE, comme indiqué dans l'image.

2. Configurer la méthode d'authentification ISE

Accédez à Administration > System > Admin Access > Authentication > Authentication Method et sélectionnez la case d'option Password Based.

Sélectionnez le nom du fournisseur d'ID requis créé précédemment dans la liste déroulante Source d'identité, comme illustré dans l'image.

3. Exporter les informations du fournisseur de services

Accédez à Administration > Identity Management > External Identity Sources > SAML Id Providers > [Your SAML Provider].

Basculez l'onglet vers Service Provider Info. et cliquez sur le bouton Export comme illustré dans l'image.

Téléchargez le fichier .xml et enregistrez-le. Notez l'URL de l'emplacement et la valeur entityID.

<?xml version="1.0" encoding="UTF-8"?>
<md:EntityDescriptor entityID="http://CiscoISE/0049a2fd-7047-4d1d-8907-5a05a94ff5fd" xmlns:md="urn:oasis:names:tc:SAML:2.0:metadata"><md:SPSSODescriptor AuthnRequestsSigned="false" WantAssertionsSigned="true" protocolSupportEnumeration="urn:oasis:names:tc:SAML:2.0:protocol">
<md:SPSSODescriptor protocolSupportEnumeration="urn:oasis:names:tc:SAML:2.0:protocol" WantAssertionsSigned="true" AuthnRequestsSigned="false">
<md:KeyDescriptor use="signing">
<ds:KeyInfo xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
<ds:X509Data>
<ds:X509Certificate>
MIIFTjCCAzagAwIBAgINAg2amSlL6NAE8FY+tzANBgkqhkiG9w0BAQwFADAlMSMwIQYDVQQDExpT
QU1MX2lzZTMtMS0xOS5ja3VtYXIyLmNvbTAeFw0yMTA3MTkwMzI4MDBaFw0yNjA3MTgwMzI4MDBa
MCUxIzAhBgNVBAMTGlNBTUxfaXNlMy0xLTE5LmNrdW1hcjIuY29tMIICIjANBgkqhkiG9w0BAQEF
AAOCAg8AMIICCgKCAgEAvila4+SOuP3j037yCOXnHAzADupfqcgwcplJQnFxhVfnDdOixGRT8iaQ
1zdKhpwf/BsJeSznXyaPVxFcmMFHbmyt46gQ/jQQEyt7YhyohGOt1op01qDGwtOnWZGQ+ccvqXSL
Ge1HYdlDtE1LMEcGg1mCd56GfrDcJdX0cZJmiDzizyjGKDdPf+1VM5JHCo6UNLFlIFyPmGvcCXnt
NVqsYvxSzF038ciQqlm0sqrVrrYZuIUAXDWUNUg9pSGzHOFkSsZRPxrQh+3N5DEFFlMzybvm1FYu
9h83gL4WJWMizETO6Vs/D0p6BSf2MPxKe790R5TfxFqJD9DnYgCnHmGooVmnSSnDsAgWebvF1uhZ
nGGkH5ROgT7v3CDrdFtRoNYAT+YvO941KzFCSE0sshykGSjgVn31XQ5vgDH1PvqNaYs/PWiCvmI/
wYKSTn9/hn7JM1DqOR1PGEkVjg5WbxcViejMrrIzNrIciFNzlFuggaE8tC7uyuQZa2rcmTrXGWCl
sDU4uOvFpFvrcC/lavr9Fnx7LPwXaOasvJd19SPbD+qYgshz9AI/nIXaZdioHzEQwa8pkoNRBwjZ
ef+WFC9dWIy+ctbBT0+EM06Xj1aTI1bV80mN/6LhiS8g7KpFz4RN+ag1iu6pgZ5O58Zot9gqkpFw
kVS9vT4EOzwNGo7pQI8CAwEAAaN9MHswIAYDVR0RBBkwF4IVaXNlMy0xLTE5LmNrdW1hcjIuY29t
MAwGA1UdEwQFMAMBAf8wCwYDVR0PBAQDAgLsMB0GA1UdDgQWBBRIkY2z/9H9PpwSnOPGARCj5iaZ
oDAdBgNVHSUEFjAUBggrBgEFBQcDAQYIKwYBBQUHAwIwDQYJKoZIhvcNAQEMBQADggIBAIE6mnBL
206Dkb6fHdgKd9goN8N2bj+34ybwxqvDSwGtn4NA6Hy1q7N6iJzAD/7soZfHgOT2UTgZpRF9FsHn
CGchSHqDt3bQ7g+GWlvcgreC7R46qenaonXVrltRw11vVIdCf8JQFFMxya/rIC4mxVeooOj1Fl9d
rvDBH+XVEt67DnQWkuLp8zPJUuqfa4H0vdm6oF3uBteO/pdUtEi6fObqrOwCyWd9Tjq7KXfd2ITW
hMxaFsv8wWcVuOMDPkP9xUwwt6gfH0bE5luT4EYVuuHiwMNGbZqgqb+a4uSkX/EfiDVoLSL6KI31
nf/341cuRTJUmDh9g2mppbBwOcxzoUxDm+HReSe+OJhRCyIJcOvUpdNmYC8cfAZuiV/e3wk0BLZM
lgV8FTVQSnra9LwHP/PgeNAPUcRPXSwaKE4rvjvMc0aS/iYdwZhZiJ8zBdIBanMv5mGu1nvTEt9K
EEwj9yslIHmdqoH3Em0F0gnzR0RvsMPbJxAoTFjfoITTMdQXNHhg+wlPOKXS2GCZ29vAM52d8ZCq
UrzOVxNHKWKwER/q1GgaWvh3X/G+z1shUQDrJcBdLcZI1WKUMa6XVDj18byhBM7pFGwg4z9YJZGF
/ncHcoxFY759LA+m7Brp7FFPiGCrPW8E0v7bUMSDmmg/53NoktfJ1CckaWE87myhimj0
</ds:X509Certificate>
</ds:X509Data>
</ds:KeyInfo>
</md:KeyDescriptor>
<md:NameIDFormat>urn:oasis:names:tc:SAML:2.0:nameid-format:transient</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:1.1:nameid-format:emailAddress</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:2.0:nameid-format:persistent</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:1.1:nameid-format:unspecified</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:1.1:nameid-format:WindowsDomainQualifiedName</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:2.0:nameid-format:kerberos</md:NameIDFormat>
<md:NameIDFormat>urn:oasis:names:tc:SAML:1.1:nameid-format:X509SubjectName</md:NameIDFormat>
<md:AssertionConsumerService index="0" Location="https://10.201.232.19:8443/portal/SSOLoginResponse.action" Binding="urn:oasis:names:tc:SAML:2.0:bindings:HTTP-POST"/>
<md:AssertionConsumerService index="1" Location="https://ise3-1-19.onmicrosoft.com:8443/portal/SSOLoginResponse.action" Binding="urn:oasis:names:tc:SAML:2.0:bindings:HTTP-POST"/>

</md:SPSSODescriptor>
</md:EntityDescriptor>

Attributs intéressants du fichier XML :

entityID="http://CiscoISE/100d02da-9457-41e8-87d7-0965b0714db2"

AssertionConsumerService Location="https://10.201.232.19:8443/portal/SSOLoginResponse.action"

AssertionConsumerService Location="https://ise3-1-19.onmicrosoft.com:8443/portal/SSOLoginResponse.action"

Étape 2. Configurer les paramètres Azure AD IdP

1. Créer un utilisateur Azure AD

Connectez-vous au tableau de bord du centre d'administration Azure Active Directory et sélectionnez votre AD comme indiqué dans l'image.

Sélectionnez Users, cliquez sur New User, configurez le nom d'utilisateur, le nom et le mot de passe initial selon les besoins. Cliquez sur Create comme indiqué dans l'image.

2. Créer un groupe Azure AD

Sélectionnez Groupes. Cliquez sur Nouveau groupe.

Conservez le type de groupe Sécurité. Configurez le nom du groupe comme indiqué dans l'image.

3. Affecter un utilisateur Azure AD au groupe

Cliquez sur Aucun membre sélectionné. Choisissez l'utilisateur et cliquez sur Sélectionner. Cliquez sur Create afin de créer le groupe avec un utilisateur qui lui est assigné.

Notez l'ID d'objet de groupe, dans cet écran, il s'agit de 576c60ec-c0b6-4044-a8ec-d395b1475d6e pour le groupe d'administration ISE comme illustré dans l'image.

4. Créer une application Azure AD Enterprise

Sous AD, sélectionnez Applications d'entreprise et cliquez sur Nouvelle application.

Sélectionnez l'option Créer votre propre application.

Entrez le nom de votre application et sélectionnez le bouton radio Intégrer toute autre application que vous ne trouvez pas dans la galerie (Non-galerie) et cliquez sur le bouton Créer comme indiqué dans l'image.

5. Ajouter un groupe à l'application

Sélectionnez Affecter des utilisateurs et des groupes.

Cliquez sur Ajouter un utilisateur/groupe.

Cliquez sur Utilisateurs et groupes.

Choisissez le groupe configuré précédemment et cliquez sur Sélectionner.

Remarque : Sélectionnez l'ensemble d'utilisateurs ou de groupes qui obtiennent l'accès voulu, car les utilisateurs et les groupes mentionnés ici ont accès à l'ISE une fois la configuration terminée.

Une fois le groupe sélectionné, cliquez sur Assign.

Par conséquent, le menu Utilisateurs et groupes de l'application configurée est renseigné avec le groupe sélectionné.

6. Configurer une application Azure AD Enterprise

Revenez à votre application et cliquez sur Configurer l'authentification unique.

Sélectionnez SAML sur l'écran suivant.

Cliquez sur Edit en regard de Basic SAML Configuration.

Renseignez Identifier (ID d'entité) avec la valeur entityID du fichier XML de l'étape Exporter les informations du fournisseur de services. Renseignez l'URL de réponse (URL du service client d'assertion) avec la valeur Emplacements de AssertionConsumerService. Cliquez sur Save.

Remarque : L'URL de réponse agit comme une liste de passage, ce qui permet à certaines URL d'agir en tant que source lorsqu'elles sont redirigées vers la page du fournisseur d'identité.

7. Configurer l'attribut Groupe Active Directory

Afin de retourner la valeur d'attribut de groupe configurée précédemment, cliquez sur Edit à côté de User Attributes & Claims.

Cliquez sur Ajouter une revendication de groupe.

Sélectionnez Security groups et cliquez sur Save. Sélectionnez ID de groupe dans le menu déroulant Attribut source. Cochez la case pour personnaliser le nom de la revendication de groupe et entrez le nom Groupes.

Notez le nom de la demande pour le groupe. Dans ce cas, il s'agit de Groupes.

8. Télécharger le fichier XML de métadonnées de fédération Azure

Cliquez sur Télécharger par rapport au XML de métadonnées de fédération dans le certificat de signature SAML.

Étape 3. Télécharger des métadonnées d'Azure Active Directory vers ISE

Accédez à Administration > Identity Management > External Identity Sources > SAML Id Providers > [Your SAML Provider].

Basculez l'onglet vers Identity Provider Config. et cliquez sur Browse. Sélectionnez le fichier XML de métadonnées de fédération à l'étape Télécharger le XML de métadonnées de fédération Azure et cliquez sur Enregistrer.

Étape 4. Configurer des groupes SAML sur ISE

Basculez vers l'onglet Groupes et collez la valeur du nom de la revendication de l'attribut Configurer le groupe Active Directory dans l'attribut d'appartenance au groupe.

Cliquez sur Ajouter. Renseignez Name dans Assertion avec la valeur de Group Object id du groupe ISE Admin Group capturé dans Assign Azure Active Directory User to the Group.

Configurez Name dans ISE avec la liste déroulante et sélectionnez le groupe approprié sur ISE. Dans cet exemple, le groupe utilisé est Super Admin. Click OK. Cliquez sur Save.

Ceci crée un mappage entre le groupe dans Azure et le nom du groupe sur ISE.

(Facultatif) Étape 5. Configurer les stratégies RBAC

De l'étape précédente, il existe différents types de niveaux d'accès utilisateur qui peuvent être configurés sur ISE.

Pour modifier les politiques de contrôle d'accès basées sur les rôles (RBAC), accédez à Administration > System > Admin Access > Authorization > Permissions > RBAC Policies et configurez-les si nécessaire.

Cette image est une référence à l'exemple de configuration.

Vérifier

Vérifiez que votre configuration fonctionne correctement.

Remarque : Le test de connexion SAML SSO de la fonctionnalité de test Azure ne fonctionne pas. La demande SAML doit être initiée par ISE pour que l'authentification unique SAML Azure fonctionne correctement.

Ouvrez l'écran d'invite de connexion à l'interface ISE. Une nouvelle option vous est présentée pour vous connecter avec SAML.

1. Accédez à la page de connexion à l'interface utilisateur graphique ISE et cliquez sur Log In with SAML.

2. Vous êtes redirigé vers l'écran de connexion Microsoft. Entrez vos identifiants de nom d'utilisateur d'un compte dans un groupe mappé à ISE comme indiqué ici et cliquez sur Next comme indiqué dans l'image.

3. Entrez votre mot de passe pour l'utilisateur et cliquez sur Connexion.

4. Vous êtes à présent redirigé vers le tableau de bord de l'application ISE avec les autorisations appropriées configurées en fonction du groupe ISE configuré précédemment comme indiqué dans l'image.

Dépannage

Cette section fournit des informations que vous pouvez utiliser pour dépanner votre configuration.

Problèmes courants

Il est essentiel de comprendre que l'authentification SAML est gérée entre le navigateur et Azure Active Directory. Par conséquent, vous pouvez obtenir des erreurs liées à l'authentification directement auprès du fournisseur d'identité (Azure) où l'engagement ISE n'a pas encore commencé.

Problème 1. L'erreur « Votre compte ou votre mot de passe est incorrect » s'affiche une fois que vous avez entré les informations d'identification. Ici, les données utilisateur ne sont pas encore reçues par ISE et le processus à ce stade reste avec IdP (Azure).

La raison la plus probable est que les informations de compte sont incorrectes ou que le mot de passe est incorrect. Afin de corriger : réinitialisez le mot de passe ou fournissez le mot de passe correct pour ce compte comme indiqué dans l'image.

Problème 2. L'utilisateur ne fait pas partie du groupe qui est censé être autorisé à accéder à SAML SSO. Comme dans le cas précédent, les données utilisateur ne sont pas encore reçues par ISE et le processus reste à ce stade avec IdP (Azure).

Afin de corriger ceci : vérifiez que le groupe Add à l'étape de configuration Application est correctement exécuté comme montré dans l'image.

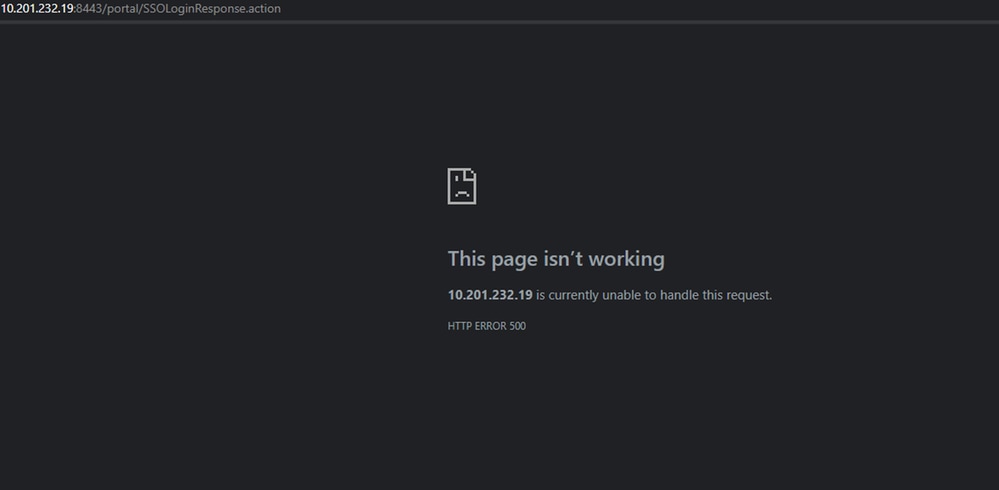

Problème 3. Le serveur d'applications ISE ne peut pas traiter les demandes de connexion SAML. Ce problème se produit lorsque la demande SAML est initiée à partir du fournisseur d'identité Azure, au lieu du fournisseur de services ISE. Le test de la connexion SSO à partir d'Azure AD ne fonctionne pas car ISE ne prend pas en charge les requêtes SAML initiées par le fournisseur d'identité.

Problème 4. ISE affiche l'erreur « Accès refusé » après une tentative de connexion. Cette erreur se produit lorsque le nom de la revendication du groupe créé précédemment dans l'application Entreprise Azure ne correspond pas dans ISE.

Pour résoudre ce problème : assurez-vous que le nom de la revendication de groupe dans Azure et ISE sous l'onglet Groupes du fournisseur d'identité SAML sont identiques. Référez-vous aux étapes 2.7. et 4. sous la section Configurer SSO SAML avec Azure AD de ce document pour plus de détails.

Dépannage d'ISE

Le niveau de consignation des composants doit être modifié sur ISE. Accédez à Operations > Troubleshoot > Debug Wizard > Debug Log Configuration.

Nom du composant	Niveau de consignation	Nom du fichier journal
portail	DÉBOGUER	guest.log
ouvert	DÉBOGUER	ise-psc.log
petit	DÉBOGUER	ise-psc.log

Journaux avec nom de connexion SAML et nom de revendication de groupe incompatible

Ensemble de débogages affichant un scénario de dépannage de non-correspondance de nom de revendication au moment de l'exécution du flux (ise-psc.log).

Remarque : gardez un oeil sur les éléments en gras. Les journaux ont été raccourcis pour des raisons de clarté.

1. L'utilisateur est redirigé vers l'URL IdP depuis la page d'administration ISE.

2021-07-29 13:48:20,709 INFO   [admin-http-pool46][] api.services.persistance.dao.DistributionDAO -::::- In DAO getRepository method for HostConfig Type: PDP
2021-07-29 13:48:20,712 INFO   [admin-http-pool46][] cpm.admin.infra.spring.ISEAdminControllerUtils -::::- Empty or null forwardStr for: https://10.201.232.19/admin/LoginAction.do
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAMLUtils::isLoadBalancerConfigured() - LB NOT configured for: Azure
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAMLUtils::isOracle() - checking whether IDP URL indicates that its OAM. IDP URL: https://login.microsoftonline.com/182900ec-e960-4340-bd20-e4522197ecf8/saml2
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SPProviderId for Azure is: http://CiscoISE/0049a2fd-7047-4d1d-8907-5a05a94ff5fd
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML request - providerId (as found in IdP configuration):http://CiscoISE/0049a2fd-7047-4d1d-8907-5a05a94ff5fd
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML request - returnToId (relay state):_0049a2fd-7047-4d1d-8907-5a05a94ff5fd_DELIMITERportalId_EQUALS0049a2fd-7047-4d1d-8907-5a05a94ff5fd_SEMIportalSessionId_EQUALS8d41c437-1fe8-44e3-a954-e3a9a66af0a6_SEMItoken_EQUALSLEXIXO5CDPQVDV8OZWOLLEVYJK9FYPOT_SEMI_DELIMITER10.201.232.19
2021-07-29 13:48:20,839 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML request - spUrlToReturnTo:https://10.201.232.19:8443/portal/SSOLoginResponse.action
2021-07-29 13:48:20,844 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Request:
2021-07-29 13:48:20,851 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-7][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- <?xml version="1.0" encoding="UTF-16"?><samlp:AuthnRequest AssertionConsumerServiceURL="https://10.201.232.19:8443/portal/SSOLoginResponse.action" ForceAuthn="false"

2. Une réponse SAML est reçue du navigateur.

2021-07-29 13:48:27,172 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML response - Relay State:_0049a2fd-7047-4d1d-8907-5a05a94ff5fd_DELIMITERportalId=0049a2fd-7047-4d1d-8907-5a05a94ff5fd;portalSessionId=8d41c437-1fe8-44e3-a954-e3a9a66af0a6;token=LEXIXO5CDPQVDV8OZWOLLEVYJK9FYPOT;_DELIMITER10.201.232.19
2021-07-29 13:48:27,172 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML flow initiator PSN's Host name is:10.201.232.19
2021-07-29 13:48:27,172 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- Is redirect requiered: InitiatorPSN:10.201.232.19 This node's host name:ise3-1-19 LB:null request Server Name:10.201.232.19
2021-07-29 13:48:27,172 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- This node is the initiator (10.201.232.19) this node host name is:10.201.232.19

-::::- Decoded SAML relay state of: _0049a2fd-7047-4d1d-8907-5a05a94ff5fd_DELIMITERportalId_EQUALS0049a2fd-7047-4d1d-8907-5a05a94ff5fd_SEMIportalSessionId_EQUALS8d41c437-1fe8-44e3-a954-e3a9a66af0a6_SEMItoken_EQUALSLEXIXO5CDPQVDV8OZWOLLEVYJK9FYPOT_SEMI_DELIMITER10.201.232.19

2021-07-29 13:48:27,177 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.ws.message.decoder.BaseMessageDecoder -::::- Parsing message stream into DOM document

-::::- Decoded SAML message

2021-07-29 13:48:27,182 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.saml2.binding.decoding.BaseSAML2MessageDecoder -::::- Extracting ID, issuer and issue instant from status response
2021-07-29 13:48:27,183 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.ws.message.decoder.BaseMessageDecoder -::::- No security policy resolver attached to this message context, no security policy evaluation attempted
2021-07-29 13:48:27,183 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.ws.message.decoder.BaseMessageDecoder -::::- Successfully decoded message.
2021-07-29 13:48:27,183 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.common.binding.decoding.BaseSAMLMessageDecoder -::::- Checking SAML message intended destination endpoint against receiver endpoint
opensaml.common.binding.decoding.BaseSAMLMessageDecoder -::::- Intended message destination endpoint: https://10.201.232.19:8443/portal/SSOLoginResponse.action
2021-07-29 13:48:27,183 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.common.binding.decoding.BaseSAMLMessageDecoder -::::- Actual message receiver endpoint: https://10.201.232.19:8443/portal/SSOLoginResponse.action
2021-07-29 13:48:27,183 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML decoder's URIComparator - [https://10.201.232.19:8443/portal/SSOLoginResponse.action] vs. [https://10.201.232.19:8443/portal/SSOLoginResponse.action]
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] opensaml.common.binding.decoding.BaseSAMLMessageDecoder -::::- SAML message intended destination endpoint matched recipient endpoint
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Response: statusCode:urn:oasis:names:tc:SAML:2.0:status:Success

3. L'analyse des attributs (assertions) est démarrée.

2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.microsoft.com/identity/claims/tenantid
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.microsoft.com/identity/claims/displayname
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Delimeter not configured, Attribute=<http://schemas.microsoft.com/identity/claims/displayname> add value=<mck>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Set on IdpResponse object  - attribute<http://schemas.microsoft.com/identity/claims/displayname> value=<mck>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.microsoft.com/ws/2008/06/identity/claims/groups
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Delimeter not configured, Attribute=<http://schemas.microsoft.com/ws/2008/06/identity/claims/groups> add value=<576c60ec-c0b6-4044-a8ec-d395b1475d6e>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Set on IdpResponse object  - attribute<http://schemas.microsoft.com/ws/2008/06/identity/claims/groups> value=<576c60ec-c0b6-4044-a8ec-d395b1475d6e>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.microsoft.com/identity/claims/identityprovider
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Delimeter not configured, Attribute=<http://schemas.microsoft.com/identity/claims/identityprovider> add value=<https://sts.windows.net/182900ec-e960-4340-bd20-e4522197ecf8/>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Set on IdpResponse object  - attribute<http://schemas.microsoft.com/identity/claims/identityprovider> value=<https://sts.windows.net/182900ec-e960-4340-bd20-e4522197ecf8/>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.microsoft.com/claims/authnmethodsreferences
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Delimeter not configured, Attribute=<http://schemas.microsoft.com/claims/authnmethodsreferences> add value=<http://schemas.microsoft.com/ws/2008/06/identity/authenticationmethod/password>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Set on IdpResponse object  - attribute<http://schemas.microsoft.com/claims/authnmethodsreferences> value=<http://schemas.microsoft.com/ws/2008/06/identity/authenticationmethod/password>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Found attribute name : http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Delimeter not configured, Attribute=<http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name> add value=<email>
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLAttributesParser -::::- [parseAttributes] Set on IdpResponse object  - attribute<http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name> value=(email)
2021-07-29 13:48:27,184 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAMLUtils::getUserNameFromAssertion: IdentityAttribute is set to Subject Name

4. L'attribut Group est reçu avec la valeur 576c60ec-c0b6-4044-a8ec-d395b1475d6e, validation de signature.

2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Response: email attribute value:
2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML response - Relay State:_0049a2fd-7047-4d1d-8907-5a05a94ff5fd_DELIMITERportalId=0049a2fd-7047-4d1d-8907-5a05a94ff5fd;portalSessionId=8d41c437-1fe8-44e3-a954-e3a9a66af0a6;token=LEXIXO5CDPQVDV8OZWOLLEVYJK9FYPOT;_DELIMITER10.201.232.19
2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML flow initiator PSN's Host name is:10.201.232.19
2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAMLUtils::isLoadBalancerConfigured() - LB NOT configured for: Azure
2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAMLUtils::isOracle() - checking whether IDP URL indicates that its OAM. IDP URL: https://login.microsoftonline.com/182900ec-e960-4340-bd20-e4522197ecf8/saml2
2021-07-29 13:48:27,185 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SPProviderId for Azure is: http://CiscoISE/0049a2fd-7047-4d1d-8907-5a05a94ff5fd
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- ResponseValidationContext:
        IdP URI: https://sts.windows.net/182900ec-e960-4340-bd20-e4522197ecf8/
        SP URI: http://CiscoISE/0049a2fd-7047-4d1d-8907-5a05a94ff5fd
        Assertion Consumer URL: https://10.201.232.19:8443/portal/SSOLoginResponse.action
        Request Id: _0049a2fd-7047-4d1d-8907-5a05a94ff5fd_DELIMITERportalId_EQUALS0049a2fd-7047-4d1d-8907-5a05a94ff5fd_SEMIportalSessionId_EQUALS8d41c437-1fe8-44e3-a954-e3a9a66af0a6_SEMItoken_EQUALSLEXIXO5CDPQVDV8OZWOLLEVYJK9FYPOT_SEMI_DELIMITER10.201.232.19
        Client Address: 10.24.226.171
        Load Balancer: null
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.SAMLSignatureValidator -::::- no signature in response
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.SAMLSignatureValidator -::::- Validating signature of assertion
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.BaseSignatureValidator -::::- Determine the signing certificate
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.BaseSignatureValidator -::::- Validate signature to SAML standard with cert:CN=Microsoft Azure Federated SSO Certificate serial:49393248893701952091070196674789114797
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.security.SAMLSignatureProfileValidator -::::- Saw Enveloped signature transform
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.security.SAMLSignatureProfileValidator -::::- Saw Exclusive C14N signature transform
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.BaseSignatureValidator -::::- Validate signature againsta signing certificate
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.xml.signature.SignatureValidator -::::- Attempting to validate signature using key from supplied credential
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.xml.signature.SignatureValidator -::::- Creating XMLSignature object
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.xml.signature.SignatureValidator -::::- Validating signature with signature algorithm URI: http://www.w3.org/2001/04/xmldsig-more#rsa-sha256
2021-07-29 13:48:27,186 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.xml.signature.SignatureValidator -::::- Validation credential key algorithm 'RSA', key instance class 'sun.security.rsa.RSAPublicKeyImpl'
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] org.opensaml.xml.signature.SignatureValidator -::::- Signature validated with key from supplied credential
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.SAMLSignatureValidator -::::- Assertion signature validated succesfully
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.WebSSOResponseValidator -::::- Validating response
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.WebSSOResponseValidator -::::- Validating assertion
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.AssertionValidator -::::- Assertion issuer succesfully validated
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.AssertionValidator -::::- Authentication statements succesfully validated
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.AssertionValidator -::::- Subject succesfully validated
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.validators.AssertionValidator -::::- Conditions succesfully validated
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Response: validation succeeded for (email)
2021-07-29 13:48:27,188 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Response: found signature on the assertion
2021-07-29 13:48:27,189 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- Retrieve [CN=Microsoft Azure Federated SSO Certificate] as signing certificates
2021-07-29 13:48:27,189 DEBUG  [https-jsse-nio-10.201.232.19-8443-exec-10][] cpm.saml.framework.impl.SAMLFacadeImpl -::::- SAML Response: loginInfo:SAMLLoginInfo: (email), format=urn:oasis:names:tc:SAML:1.1:nameid-format:emailAddress, sessionIndex=_7969c2df-f4c8-4734-aab4-e69cf25b9600, time diff=17475, attributeValues=null
2021-07-29 13:48:27,358 INFO   [admin-http-pool50][] ise.rbac.evaluator.impl.MenuPermissionEvaluatorImpl -::::-

5. Validation des autorisations RBAC.

*************************Rbac Log Summary for user samlUser*************************
2021-07-29 13:48:27,360 INFO   [admin-http-pool50][] com.cisco.ise.util.RBACUtil -::::- Populating cache for external to internal group linkage.
2021-07-29 13:48:27,368 ERROR  [admin-http-pool50][] cpm.admin.infra.utils.PermissionEvaluationUtil -::::- Exception in login action
java.lang.NullPointerException
2021-07-29 13:48:27,369 INFO   [admin-http-pool50][] cpm.admin.infra.action.LoginAction -::::- In Login Action user has Menu Permission: false
2021-07-29 13:48:27,369 INFO   [admin-http-pool50][] cpm.admin.infra.action.LoginAction -::::- In Login action, user has no menu permission
2021-07-29 13:48:27,369 ERROR  [admin-http-pool50][] cpm.admin.infra.action.LoginAction -::::- Can't save locale. loginSuccess: false
2021-07-29 13:48:27,369 INFO   [admin-http-pool50][] cpm.admin.infra.action.LoginActionResultHandler -::::- Redirected to: /admin/login.jsp?mid=access_denied
2021-07-29 13:48:27,369 INFO   [admin-http-pool50][] cpm.admin.infra.spring.ISEAdminControllerUtils -::::- Empty or null forwardStr for: https://10.201.232.19/admin/LoginAction.do
