Configurer un VPN site à site basé sur la route entre ASA et FTD

Introduction

Ce document décrit comment configurer un tunnel VPN de site à site basé sur la route entre ASA et FTD par un FMC avec le routage dynamique BGP comme superposition.

Conditions préalables

Exigences

Cisco vous recommande de prendre connaissance des rubriques suivantes :

• Compréhension de base du VPN site à site IPsec
• Configurations BGP (Border Gateway Protocol) sur Firepower Threat Defense géré (FTD) et ASA (Adaptive Security Appliance)
• Expérience avec Firepower Management Center (FMC)

Composants utilisés

• Cisco ASAv version 9.20(2)2
• Cisco FMC version 7.4.1
• Cisco FTD version 7.4.1

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

Informations générales

Le VPN basé sur la route permet de déterminer le trafic intéressant à chiffrer, ou à envoyer sur un tunnel VPN, et utilise le routage du trafic au lieu de la politique/liste d'accès comme dans un VPN basé sur la politique ou la crypto-carte. Le domaine de chiffrement est configuré pour autoriser tout trafic qui entre dans le tunnel IPsec. Les sélecteurs de trafic local et distant IPsec sont définis sur 0.0.0.0/0.0.0.0. Tout trafic acheminé dans le tunnel IPsec est chiffré quel que soit le sous-réseau source/de destination.

Ce document se concentre sur la configuration de l'interface de tunnel virtuel statique (SVTI) avec le routage dynamique BGP comme superposition.

Configurer

Cette section décrit la configuration requise sur l'ASA et le FTD pour activer la proximité BGP par le biais d'un tunnel IPSec SVTI.

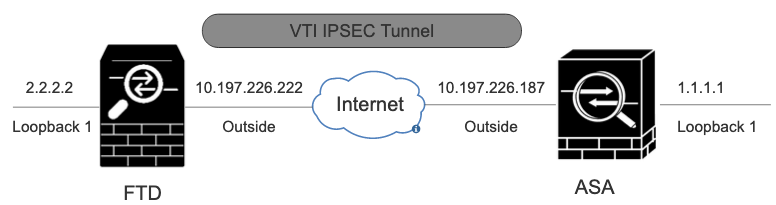

Diagramme du réseau

Diagramme du réseau

Configurations

Configurer le VPN IPSec sur FTD à l'aide de FMC

Étape 1. Accédez àDevices > VPN > Site To Site.

Étape 2. Cliquez sur+Site to Site VPN.

VPN de site à site

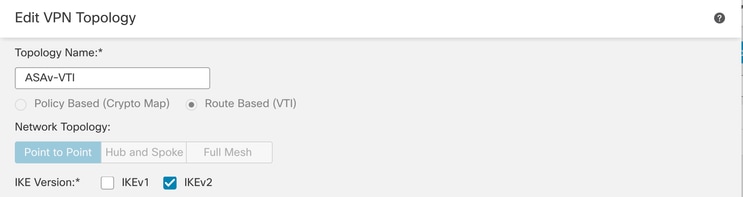

Étape 3. Fournissez unTopology Nameet sélectionnez le type de VPN commeRoute Based (VTI). Sélectionnez l'optionIKE Version.

Pour cette démonstration :

• Nom de topologie : ASAv-VTI
• Version IKE : IKEv2

Topologie VPN

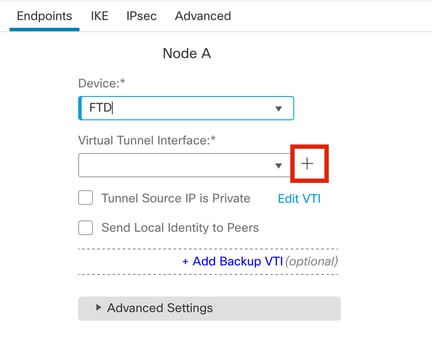

Étape 4. Choisissez leDevicetunnel sur lequel le tunnel doit être configuré. Vous pouvez ajouter une nouvelle interface de tunnel virtuel (cliquez sur l'+icône) ou en sélectionner une dans la liste existante.

Noeud d'extrémité A

Étape 5. Définissez les paramètres duNew Virtual Tunnel Interface. Cliquez surOk.

Pour cette démonstration :

• Name : ASA-VTI
• Description (Facultatif) : Tunnel VTI avec Extranet ASA
• Zone de sécurité : Zone VTI
• ID de tunnel : 1
• Adresse IP: 169.254.2.1/24
• Source du tunnel : GigabitEthernet0/1 (externe)
• Mode tunnel IPsec : IPv4

Interface de tunnel virtuel

Étape 6.OKCliquez sur la fenêtre contextuelle indiquant que la nouvelle interface VTI a été créée.

Interface de tunnel virtuel ajoutée

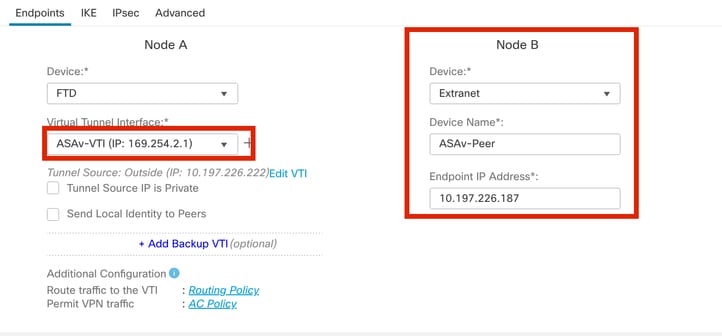

Étape 7. Sélectionnez le VTI nouvellement créé ou un VTI sousVirtual Tunnel Interface. Fournissez les informations pour le noeud B (qui est le périphérique homologue).

Pour cette démonstration :

• Périphérique: Extranet
• Nom du périphérique: Homologue ASAv
• Adresse IP du terminal : 10.197.226.187

Noeud d'extrémité B

Étape 8. Accédez à l’onglet IKE. Cliquez sur  . Vous pouvez choisir d'utiliser un prédéfiniPolicyou cliquer sur le+bouton en regard de l'Policyonglet pour en créer un nouveau.

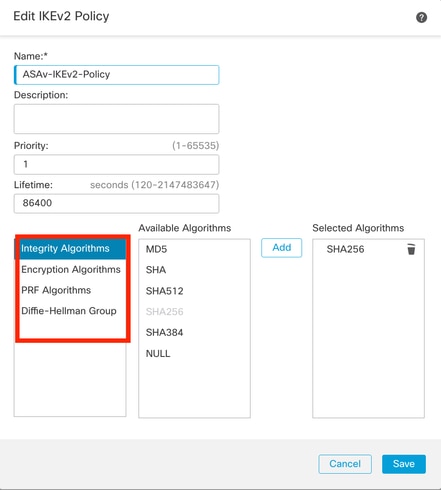

Étape 9. (Facultatif, si vous créez une nouvelle stratégie IKEv2.) Fournissez unNamepour la stratégie et sélectionnez leAlgorithmsà utiliser dans la stratégie. Cliquez surSave.

Pour cette démonstration :

• Name : Stratégie ASAv-IKEv2
• Algorithmes d'intégrité : SHA-256
• Algorithmes de chiffrement : AES-256
• Algorithmes PRF : SHA-256
• Groupe Diffie-Hellman : 14

IKEv2-Policy

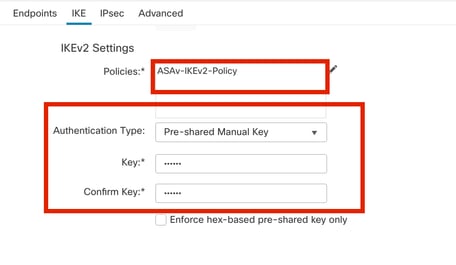

Étape 10. Choisissez le nouveauPolicyou lePolicyqui existe. Sélectionnez laAuthentication Type. Si une clé manuelle pré-partagée est utilisée, entrez la clé dans la zoneKeyetConfirm Key .

Pour cette démonstration :

• Stratégie : ASAv-IKEv2-Policy
• Type d'authentification: Clé manuelle pré-partagée

Authentification

Étape 11. Accédez à l'IPsec onglet. Cliquage  Vous pouvez choisir d'utiliser une proposition IKEv2 IPsec prédéfinie ou d'en créer une nouvelle. Cliquez sur le+bouton en regard de l'IKEv2 IPsec Proposal onglet.

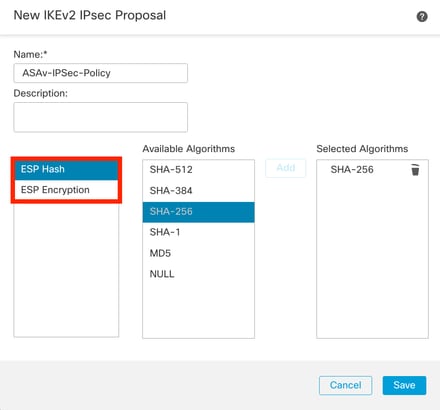

Étape 12. (Facultatif, si vous créez une nouvelle proposition IKEv2 IPsec.) Saisissez unNamepour la proposition et sélectionnez leAlgorithmsà utiliser dans la proposition. Cliquez surSave.

Pour cette démonstration :

• Name : Stratégie ASAv-IPSec
• Hachage ESP : SHA-256
• Cryptage ESP : AES-256

IKEv2-IPsec-Proposition

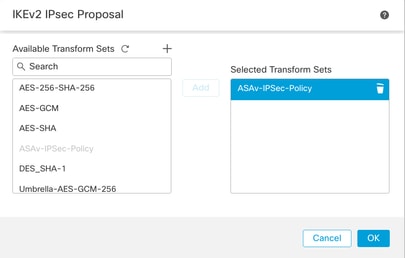

Étape 13. Choisissez la nouvelleProposalouProposalcelle qui existe dans la liste des propositions disponibles. Cliquez surOK.

Jeu de transformation

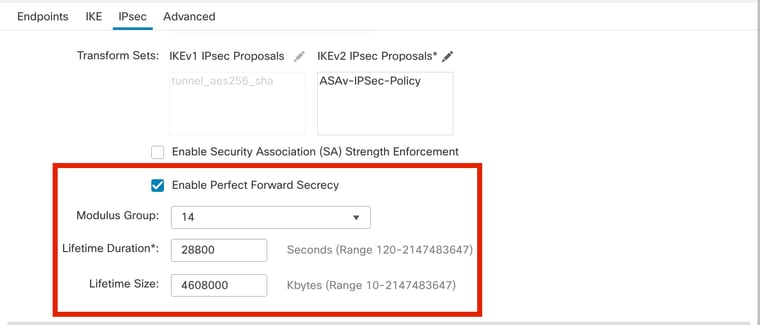

Étape 14. (Facultatif) Choisissez lesPerfect Forward Secrecyparamètres. Configurez IPsecLifetime Duration and Lifetime Size.

Pour cette démonstration :

• Secret de transmission parfait : Groupe de modules 14
• Durée de vie : 28800 (Default)
• Durée de vie : 4608000 (Default)

Configuration de PFS

Étape 15. Vérifiez les paramètres configurés. Cliquez surSave, comme illustré dans cette image.

Enregistrement de la configuration

Configurer l'interface de bouclage sur FTD en utilisant FMC

Accédez àDevices > Device Management. Modifiez le périphérique sur lequel la boucle doit être configurée.

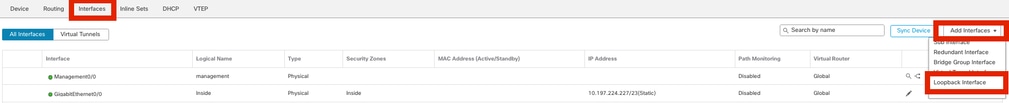

Étape 1. Accédez àInterfaces > Add Interfaces > Loopback Interface.

Accédez à l'interface de bouclage

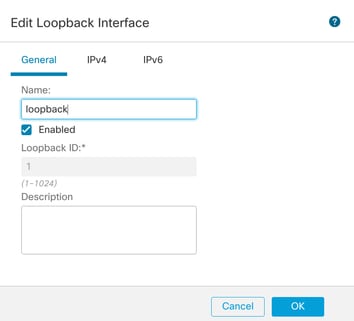

Étape 2. Entrez le nom « loopback », fournissez un ID de bouclage « 1 » et activez l’interface.

Activation de l’interface de bouclage

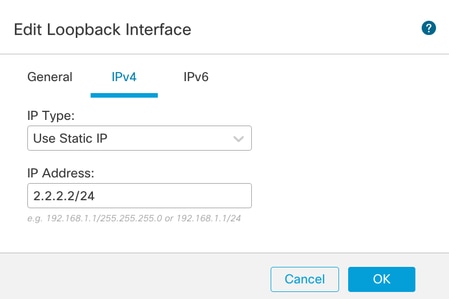

Étape 3. Configurez l’adresse IP de l’interface, puis cliquez surOK.

Fournir une adresse IP à l’interface de bouclage

Configurer le VPN IPSec sur ASA

!--- Configure IKEv2 Policy ---!

crypto ikev2 policy 1
encryption aes-256
integrity sha256
group 14
prf sha256
lifetime seconds 86400




!--- Enable IKEv2 on the outside interface ---!

crypto ikev2 enable outside




!---Configure Tunnel-Group with pre-shared-key---!

tunnel-group 10.197.226.222 type ipsec-l2l
tunnel-group 10.197.226.222 ipsec-attributes
ikev2 remote-authentication pre-shared-key *****
ikev2 local-authentication pre-shared-key *****




!--- Configure IPSec Policy ---!

crypto ipsec ikev2 ipsec-proposal ipsec_proposal_for_FTD
protocol esp encryption aes-256
protocol esp integrity sha-256




!--- Configure IPSec Profile ---!

crypto ipsec profile ipsec_profile_for_FTD
set ikev2 ipsec-proposal FTD-ipsec-proposal
set pfs group14




!--- Configure VTI ---!

interface Tunnel1
nameif FTD-VTI
ip address 169.254.2.2 255.255.255.0
tunnel source interface outside
tunnel destination 10.197.226.222
tunnel mode ipsec ipv4
tunnel protection ipsec profile ipsec_profile_for_FTD




!--- Configure the WAN routes ---!

route outside 0.0.0.0 0.0.0.0 10.197.226.1 1

Configurer l'interface de bouclage sur ASA

interface Loopback1
nameif loopback
ip address 1.1.1.1 255.255.255.0

Configurer le BGP de superposition sur FTD à l'aide de FMC

Accédez àDevices > Device Management.Editle périphérique sur lequel le tunnel VTI est configuré, puis accédez àRouting > General Settings > BGP.

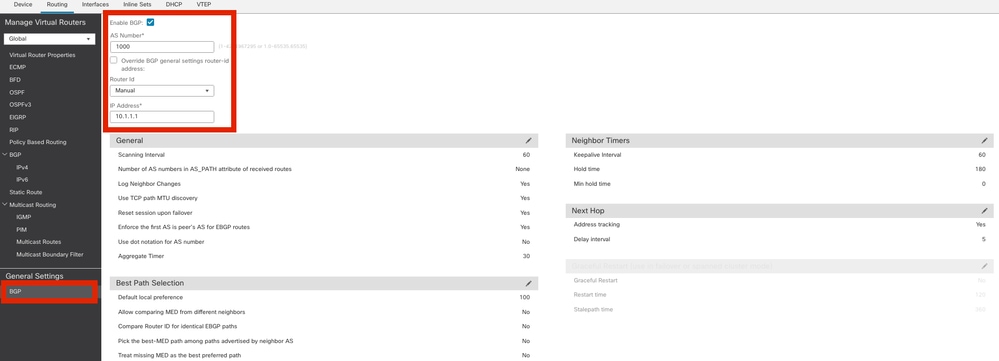

Étape 1 : activation du protocole BGP et configuration du numéro de système autonome (AS) et de l’ID de routeur, comme illustré dans cette image

Le numéro de système autonome doit être le même sur les périphériques FTD et ASA.

L'ID de routeur est utilisé pour identifier chaque routeur participant au protocole BGP.

Naviguer pour configurer BGP

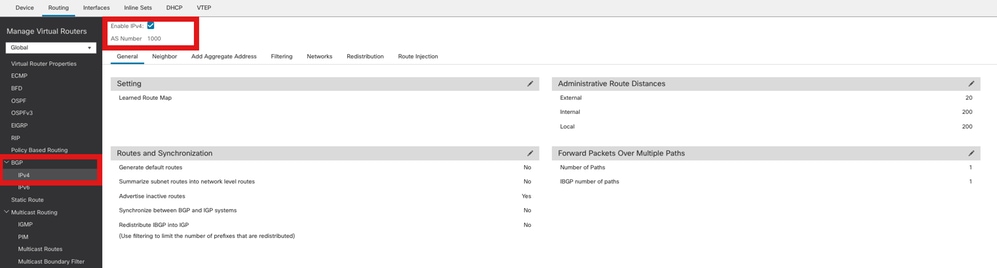

Étape 2. Accédez à BGP IPv4 et activezBGP > IPv4-le sur le FTD.

Activer BGP

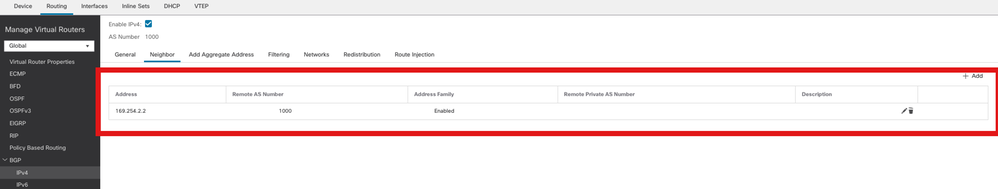

Étape 3. SousNeighborl’onglet, ajoutez l’adresse IP du tunnel ASAv VTI en tant que voisin et activez le voisin.

Ajouter un voisin BGP

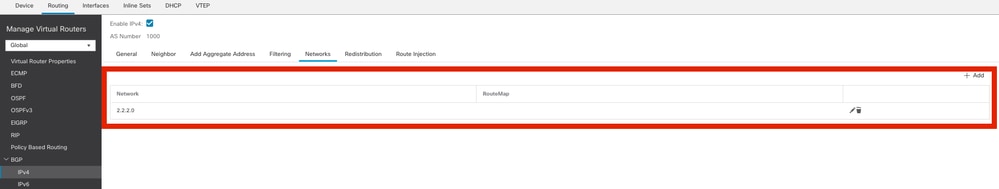

Étape 4. SousNetworks, ajoutez les réseaux que vous voulez annoncer via BGP qui doivent passer par le tunnel VTI, dans ce cas, loopback1.

Ajouter des réseaux BGP

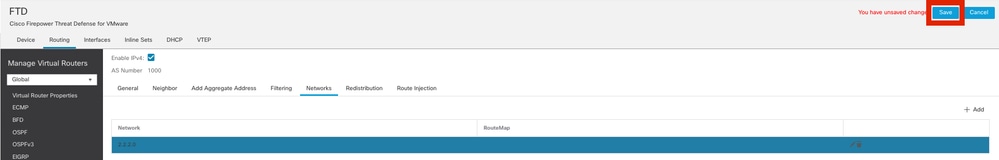

Étape 5. Tous les autres paramètres BGP sont facultatifs et vous pouvez les configurer en fonction de votre environnement. Vérifiez la configuration et cliquez surSave.

Enregistrer la configuration BGP

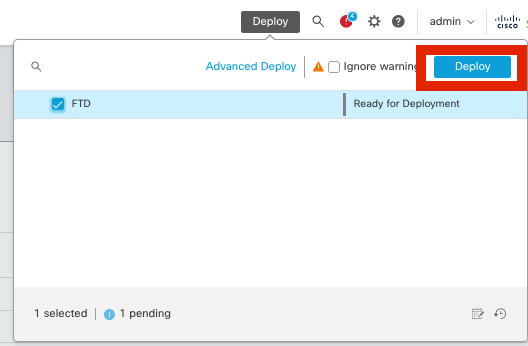

Étape 6 : déploiement de toutes les configurations

Déploiement

Configurer le protocole BGP de superposition sur ASA

router bgp 1000
bgp log-neighbor-changes
bgp router-id 10.1.1.2
address-family ipv4 unicast
neighbor 169.254.2.1 remote-as 1000
neighbor 169.254.2.1 transport path-mtu-discovery disable
neighbor 169.254.2.1 activate
network 1.1.1.0 mask 255.255.255.0
no auto-summary
no synchronization
exit-address-family

Vérifier

Utilisez cette section pour confirmer que votre configuration fonctionne correctement.

Résultats sur FTD

#show crypto ikev2 sa
IKEv2 SAs:
Session-id:20, Status:UP-ACTIVE, IKE count:1, CHILD count:1

Tunnel-id         Local                   Remote                fvrf/ivrf          Status       Role
666846307         10.197.226.222/500      10.197.226.187/500    Global/Global      READY        RESPONDER
Encr: AES-CBC, keysize: 256, Hash: SHA256, DH Grp:14, Auth sign: PSK, Auth verify: PSK
Life/Active Time: 86400/1201 sec
Child sa: local selector 0.0.0.0/0 - 255.255.255.255/65535
          remote selector 0.0.0.0/0 - 255.255.255.255/65535
          ESP spi in/out: 0xa14edaf6/0x8540d49e

#show crypto ipsec sa
interface: ASAv-VTI
Crypto map tag: __vti-crypto-map-Tunnel1-0-1, seq num: 65280, local addr: 10.197.226.222

  Protected vrf (ivrf): Global
  local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
  remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
  current_peer: 10.197.226.187

  #pkts encaps: 45, #pkts encrypt: 45, #pkts digest: 45
  #pkts decaps: 44, #pkts decrypt: 44, #pkts verify: 44
  #pkts compressed: 0, #pkts decompressed: 0
  #pkts not compressed:0, #pkts comp failed: 0, #pkts decomp failed: 0
  #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
  #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
  #TFC rcvd: 0, #TFC sent: 0
  #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
  #send errors: 0, #recv errors: 0

  local crypto endpt.: 10.197.226.222/500, remote crypto endpt.: 10.197.226.187/500
  path mtu 1500, ipsec overhead 78(44), media mtu 1500
  PMTU time remaining (sec): 0, DF policy: copy-df
  ICMP error validation: disabled, TFC packets: disabled
  current outbound spi: 8540D49E
  current inbound spi : A14EDAF6

inbound esp sas:
 spi: 0xA14EDAF6 (2706299638)
  SA State: active
  transform: esp-aes-256 esp-sha-256-hmac no compression
  in use settings ={L2L, Tunnel, PFS Group 14, IKEv2, VTI, }
  slot: 0, conn_id: 49, crypto-map: __vti-crypto-map-Tunnel1-0-1
  sa timing: remaining key lifetime (kB/sec): (4331517/27595)
  IV size: 16 bytes
  replay detection support: Y
  Anti replay bitmap:
  000001FFF 0xFFFFFFFF
outbound esp sas:
 spi: 0x8540D49E (2235618462)
  SA State: active
  transform: esp-aes-256 esp-sha-256-hmac no compression
  in use settings ={L2L, Tunnel, PFS Group 14, IKEv2, VTI, }
  slot: 0, conn_id: 49, crypto-map: __vti-crypto-map-Tunnel1-0-1
  sa timing: remaining key lifetime (kB/sec): (4101117/27595)
  IV size: 16 bytes
  replay detection support: Y
  Anti replay bitmap:
  0x00000000 0x00000001

#show bgp summary
BGP router identifier 10.1.1.1, local AS number 1000
BGP table version is 5, main routing table version 5
2 network entries using 400 bytes of memory
2 path entries using 160 bytes of memory
2/2 BGP path/bestpath attribute entries using 416 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 976 total bytes of memory
BGP activity 21/19 prefixes, 24/22 paths, scan interval 60 secs

Neighbor           V         AS      MsgRcvd      MsgSent       TblVer      InQ      OutQ      Up/Down      State/PfxRcd
169.254.2.2      4         1000   22               22                  5             0         0            00:19:42        1

#show bgp neighbors
BGP neighbor is 169.254.2.2, vrf single_vf, remote AS 1000, internal link
   BGP version 4, remote router ID 10.1.1.2
   BGP state = Established, up for 00:19:49
   Last read 00:01:04, last write 00:00:38, hold time is 180, keepalive interval is 60 seconds
   Neighbor sessions:
      1 active, is not multisession capable (disabled)
   Neighbor capabilities:
      Route refresh: advertised and received(new)
      Four-octets ASN Capability: advertised and received
      Address family IPv4 Unicast: advertised and received
      Multisession Capability:
  Message statistics:
      InQ depth is 0
      OutQ depth is 0
                       Sent    Rcvd
Opens                  1        1
Notifications:         0        0
Updates:               2        2
Keepalives:            19      19
Route Refresh:         0        0
Total:                 22      22
Default minimum time between advertisement runs is 0 seconds

For address family: IPv4 Unicast
   Session: 169.254.2.2
   BGP table version 5, neighbor version 5/0
   Output queue size : 0
   Index 15
  15 update-group member
                             Sent     Rcvd
Prefix activity:             ----    ----
Prefixes Current:            1          1         (Consumes 80 bytes)
Prefixes Total:              1          1
Implicit Withdraw:           0          0
Explicit Withdraw:           0          0
Used as bestpath:            n/a        1
Used as multipath:           n/a        0
                                Outbound           Inbound
Local Policy Denied Prefixes:   --------            -------
Bestpath from this peer:         1                          n/a
Invalid Path:                    1                          n/a
Total:                           2                            0
Number of NLRIs in the update sent: max 1, min 0

Address tracking is enabled, the RIB does have a route to 169.254.2.2
Connections established 7; dropped 6
Last reset 00:20:06, due to Peer closed the session of session 1
Transport(tcp) path-mtu-discovery is disabled
Graceful-Restart is disabled

#show route bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
            D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
            N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
            E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
            i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
            ia - IS-IS inter area, * - candidate default, U - per-user static route
            o - ODR, P - periodic downloaded static route, + - replicated route
            SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is 10.197.226.1 to network 0.0.0.0

B        1.1.1.0 255.255.255.0 [200/0] via 169.254.2.2, 00:19:55

Sorties sur ASA

#show crypto ikev2 sa
IKEv2 SAs:

Session-id:7, Status:UP-ACTIVE, IKE count:1, CHILD count:1

Tunnel-id    Local                       Remote                     fvrf/ivrf             Status           Role
442126361    10.197.226.187/500          10.197.226.222/500         Global/Global          READY           INITIATOR
Encr: AES-CBC, keysize: 256, Hash: SHA256, DH Grp:14, Auth sign: PSK, Auth verify: PSK
Life/Active Time: 86400/1200 sec
Child sa: local selector 0.0.0.0/0 - 255.255.255.255/65535
          remote selector 0.0.0.0/0 - 255.255.255.255/65535
          ESP spi in/out: 0x8540d49e/0xa14edaf6

#show crypto ipsec sa
interface: FTD-VTI
Crypto map tag: __vti-crypto-map-Tunnel1-0-1, seq num: 65280, local addr: 10.197.226.187

  Protected vrf (ivrf): Global
  local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
  remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
 current_peer: 10.197.226.222


 #pkts encaps: 44 #pkts encrypt: 44, #pkts digest: 44
 #pkts decaps: 45, #pkts decrypt: 45, #pkts verify: 45
 #pkts compressed: 0, #pkts decompressed: 0
 #pkts not compressed:0, #pkts comp failed: 0, #pkts decomp failed: 0
 #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
 #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
 #TFC rcvd: 0, #TFC sent: 0
 #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
 #send errors: 0, #recv errors: 0

 local crypto endpt.: 10.197.226.187/500, remote crypto endpt.: 10.197.226.222/500
 path mtu 1500, ipsec overhead 78(44), media mtu 1500
 PMTU time remaining (sec): 0, DF policy: copy-df
 ICMP error validation: disabled, TFC packets: disabled
 current outbound spi: A14EDAF6
 current inbound spi : 8540D49E

inbound esp sas:
 spi: 0x8540D49E (2235618462)
     SA State: active
      transform: esp-aes-256 esp-sha-256-hmac no compression
      in use settings ={L2L, Tunnel, PFS Group 14, IKEv2, VTI, }
     slot: 0, conn_id: 9, crypto-map: __vti-crypto-map-Tunnel1-0-1
     sa timing: remaining key lifetime (kB/sec): (4147198/27594)
     IV size: 16 bytes
     replay detection support: Y
    Anti replay bitmap:
    0x00000000 0x007FFFFF
outbound esp sas:
  spi: 0xA14EDAF6 (2706299638)
    SA State: active
    transform: esp-aes-256 esp-sha-256-hmac no compression
    in use settings ={L2L, Tunnel, PFS Group 14, IKEv2, VTI, }
    slot: 0, conn_id: 9, crypto-map: __vti-crypto-map-Tunnel1-0-1
    sa timing: remaining key lifetime (kB/sec): (3916798/27594)
    IV size: 16 bytes
    replay detection support: Y
    Anti replay bitmap:
    0x00000000 0x00000001

#show bgp summary
BGP router identifier 10.1.1.2, local AS number 1000
BGP table version is 7, main routing table version 7
2 network entries using 400 bytes of memory
2 path entries using 160 bytes of memory
2/2 BGP path/bestpath attribute entries using 416 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 976 total bytes of memory
BGP activity 5/3 prefixes, 7/5 paths, scan interval 60 secs

Neighbor        V      AS      MsgRcvd      MsgSent     TblVer    InQ     OutQ     Up/Down     State/PfxRcd
169.254.2.1      4     1000       22             22       7       0         0      00:19:42      1

#show bgp neighbors
BGP neighbor is 169.254.2.1, context single_vf, remote AS 1000, internal link
    BGP version 4, remote router ID 10.1.1.1
    BGP state = Established, up for 00:19:42
    Last read 00:01:04, last write 00:00:38, hold time is 180, keepalive interval is 60 seconds
    Neighbor sessions:
    1 active, is not multisession capable (disabled)
Neighbor capabilities:
    Route refresh: advertised and received(new)
    Four-octets ASN Capability: advertised and received
    Address family IPv4 Unicast: advertised and received
    Multisession Capability:
Message statistics:
   InQ depth is 0
   OutQ depth is 0
                   Sent     Rcvd
Opens:             1         1
Notifications:     0         0
Updates:           2         2
Keepalives:        19       19
Route Refresh:     0         0
Total:             22       22
Default minimum time between advertisement runs is 0 seconds
For address family: IPv4 Unicast
  Session: 169.254.2.1
  BGP table version 7, neighbor version 7/0
  Output queue size : 0

  Index 5
  5 update-group member
                     Sent      Rcvd
Prefix activity:     ----      ----
Prefixes Current:    1         1         (Consumes 80 bytes)
Prefixes Total:      1         1
Implicit Withdraw:   0         0
Explicit Withdraw:   0         0
Used as bestpath:    n/a       1
Used as multipath:   n/a       0

                                  Outbound        Inbound
Local Policy Denied Prefixes:     --------        -------
Bestpath from this peer:           1              n/a
Invalid Path:                      1              n/a
Total:                             2              0
Number of NLRIs in the update sent: max 1, min 0

Address tracking is enabled, the RIB does have a route to 169.254.2.1
Connections established 5; dropped 4
Last reset 00:20:06, due to Peer closed the session of session 1
Transport(tcp) path-mtu-discovery is disabled
Graceful-Restart is disabled

#show route bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
           D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
           N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
           E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
           i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
           ia - IS-IS inter area, * - candidate default, U - per-user static route
           o - ODR, P - periodic downloaded static route, + - replicated route
           SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is 10.197.226.1 to network 0.0.0.0

B       2.2.2.0 255.255.255.0 [200/0] via 169.254.2.1, 00:19:55

Dépannage

Cette section fournit des informations que vous pouvez utiliser pour dépanner votre configuration.

debug crypto ikev2 platform 255
debug crypto ikev2 protocol 255
debug crypto ipsec 255
debug ip bgp all

• Prend en charge uniquement les interfaces IPv4, ainsi que IPv4, les réseaux protégés ou les données utiles VPN (pas de prise en charge d'IPv6).
