Introduction

Ce document décrit la configuration 802.1x avec EAP-TLS (Extensible Authentication Protocol-Transport Layer Security) et ACS (Access Control System), car ils effectuent une comparaison de certificats binaires entre un certificat client fourni par le demandeur et le même certificat conservé dans Microsoft Active Directory (AD). Le profil NAM (Network Access Manager) AnyConnect est utilisé pour la personnalisation. La configuration de tous les composants est présentée dans ce document, ainsi que des scénarios de dépannage de la configuration.

Conditions préalables

Conditions requises

Aucune spécification déterminée n'est requise pour ce document.

Components Used

Ce document n'est pas limité à des versions de matériel et de logiciel spécifiques.

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Conventions

Pour plus d'informations sur les conventions utilisées dans ce document, reportez-vous à Conventions relatives aux conseils techniques Cisco.

Configuration

Topologie

  • Complément 802.1x - Windows 7 avec Cisco AnyConnect Secure Mobility Client version 3.1.01065 (module NAM)
  • Authentificateur 802.1x - commutateur 2960
  • Serveur d'authentification 802.1x - ACS version 5.4
  • ACS intégré à Microsoft AD - Contrôleur de domaine - Windows 2008 Server

Détails de la topologie

  • ACS - 192.168.10.152
  • 2960 - 192.168.10.10 (e0/0 - demandeur connecté)
  • CC - 192.168.10.101
  • Windows 7 - DHCP

Flux

AnyConnect NAM est installé sur la station Windows 7, qui est utilisé comme demandeur pour s'authentifier auprès du serveur ACS avec la méthode EAP-TLS. Le commutateur 802.1x agit en tant qu'authentificateur. Le certificat utilisateur est vérifié par ACS et l'autorisation de stratégie applique des stratégies basées sur le nom commun (CN) du certificat. En outre, ACS récupère le certificat utilisateur d'AD et effectue une comparaison binaire avec le certificat fourni par le demandeur.

Configuration du commutateur

Le commutateur possède une configuration de base. Par défaut, le port est en quarantaine VLAN 666. Ce VLAN a un accès limité. Une fois l'utilisateur autorisé, le VLAN du port est reconfiguré.

aaa authentication login default group radius local
aaa authentication dot1x default group radius
aaa authorization network default group radius
dot1x system-auth-control

interface Ethernet0/0
  switchport access vlan 666
  switchport mode access
  ip device tracking maximum 10
  duplex auto
  authentication event fail action next-method
  authentication order dot1x mab
  authentication port-control auto
  dot1x pae authenticator
end

radius-server host 192.168.10.152 auth-port 1645 acct-port 1646 key cisco

Préparation du certificat

Pour EAP-TLS, un certificat est requis pour le demandeur et le serveur d'authentification. Cet exemple est basé sur des certificats générés par OpenSSL. Microsoft Certificate Authority (CA) peut être utilisé pour simplifier le déploiement dans les réseaux d'entreprise.

  1. Afin de générer l'autorité de certification, entrez les commandes suivantes :
    openssl genrsa -des3 -out ca.key 1024
    openssl req -new -key ca.key -out ca.csr
    cp ca.key ca.key.org
    openssl rsa -in ca.key.org -out ca.key
    openssl x509 -req -days 365 -in ca.csr -signkey ca.key -out ca.crt

    Le certificat CA est conservé dans le fichier ca.crt et la clé privée (et non protégée) dans le fichier ca.key.

  2. Générez trois certificats utilisateur et un certificat pour ACS, tous signés par cette autorité de certification :
    • CN=test1
    • CN=test2
    • CN=test3
    • CN=acs54

    Le script permettant de générer un certificat unique signé par l'autorité de certification de Cisco est le suivant :

    openssl genrsa -des3 -out server.key 1024
    openssl req -new -key server.key -out server.csr

    cp server.key server.key.org
    openssl rsa -in server.key.org -out server.key

    openssl x509 -req -in server.csr -CA ca.crt -CAkey ca.key -CAcreateserial
        -out server.crt -days 365
    openssl pkcs12 -export -out server.pfx -inkey server.key -in server.crt
        -certfile ca.crt

    La clé privée se trouve dans le fichier server.key et le certificat dans le fichier server.crt. La version pkcs12 se trouve dans le fichier server.pfx.

  3. Double-cliquez sur chaque certificat (.pfx file) pour l'importer dans le contrôleur de domaine. Dans le contrôleur de domaine, les trois certificats doivent être approuvés.

Le même processus peut être suivi dans Windows 7 (demandeur) ou utiliser Active Directory pour pousser les certificats utilisateur.

Configuration du contrôleur de domaine

Il est nécessaire de mapper le certificat spécifique à l'utilisateur spécifique dans AD.

  1. Dans Utilisateurs et ordinateurs Active Directory, accédez au dossier Utilisateurs.
  2. Dans le menu Affichage, sélectionnez Fonctions avancées.

  3. Ajoutez ces utilisateurs :
    • test1
    • test 2
    • test3

    Note: Le mot de passe n'est pas important.

  4. Dans la fenêtre Propriétés, sélectionnez l'onglet Certificats publiés. Sélectionnez le certificat spécifique pour le test. Par exemple, pour test1, le CN utilisateur est test1.

    Note: N'utilisez pas le mappage de noms (cliquez avec le bouton droit sur le nom d'utilisateur). Il est utilisé pour différents services.

À ce stade, le certificat est lié à un utilisateur spécifique dans AD. Ceci peut être vérifié avec l'utilisation de ldapsearch :

ldapsearch -h 192.168.10.101 -D "CN=Administrator,CN=Users,DC=cisco-test,DC=com" -w
   Adminpass -b "DC=cisco-test,DC=com"

Les résultats de l'exemple de test2 sont les suivants :

# test2, Users, cisco-test.com
dn: CN=test2,CN=Users,DC=cisco-test,DC=com
..................
userCertificate:: MIICuDCCAiGgAwIBAgIJAP6cPWHhMc2yMA0GCSqGSIb3DQEBBQUAMFYxCzAJ
BgNVBAYTAlBMMQwwCgYDVQQIDANNYXoxDzANBgNVBAcMBldhcnNhdzEMMAoGA1UECgwDVEFDMQwwC
gYDVQQLDANSQUMxDDAKBgNVBAMMA1RBQzAeFw0xMzAzMDYxMjUzMjdaFw0xNDAzMDYxMjUzMjdaMF
oxCzAJBgNVBAYTAlBMMQswCQYDVQQIDAJQTDEPMA0GA1UEBwwGS3Jha293MQ4wDAYDVQQKDAVDaXN
jbzENMAsGA1UECwwEQ29yZTEOMAwGA1UEAwwFdGVzdDIwgZ8wDQYJKoZIhvcNAQEBBQADgY0AMIGJ
AoGBAMFQZywrGTQKL+LeI19ovNavCFSG2zt2HGs8qGPrf/h3o4IIvU+nN6aZPdkTdsjiuCeav8HYD
aRznaK1LURt1PeGtHlcTgcGZ1MwIGptimzG+h234GmPU59k4XSVQixARCDpMH8IBR9zOSWQLXe+kR
iZpXC444eKOh6wO/+yWb4bAgMBAAGjgYkwgYYwCwYDVR0PBAQDAgTwMHcGA1UdJQRwMG4GCCsGAQU
FBwMBBggrBgEFBQcDAgYKKwYBBAGCNwoDBAYLKwYBBAGCNwoDBAEGCCsGAQUFBwMBBggrBgEFBQgC
FQYKKwYBBAGCNwoDAQYKKwYBBAGCNxQCAQYJKwYBBAGCNxUGBggrBgEFBQcDAjANBgkqhkiG9w0BA
QUFAAOBgQCuXwAgcYqLNm6gEDTWm/OWmTFjPyA5KSDB76yVqZwr11ch7eZiNSmCtH7Pn+VILagf9o
tiFl5ttk9KX6tIvbeEC4X/mQVgAB3HuJH5sL1n/k2H10XCXKfMqMGrtsZrA64tMCcCeZRoxfAO94n
PulwF4nkcnu1xO/B7x+LpcjxjhQ==

Configuration du demandeur

  1. Installez cet éditeur de profil, anyconnect-profileeditor-win-3.1.00495-k9.exe.
  2. Ouvrez Network Access Manager Profile Editor et configurez le profil spécifique.
  3. Créez un réseau câblé spécifique.


    À ce stade, il est très important de donner à l'utilisateur le choix d'utiliser le certificat à chaque authentification. Ne mettez pas en cache ce choix. En outre, utilisez le nom d'utilisateur comme ID non protégé. Il est important de se rappeler que ce n'est pas le même ID qui est utilisé par ACS pour interroger AD pour le certificat. Cet ID sera configuré dans ACS.

  4. Enregistrez le fichier .xml sous c:\Users\All Users\Cisco\Cisco AnyConnect Secure Mobility Client\Network Access Manager\system\configuration.xml.
  5. Redémarrez le service NAM Cisco AnyConnect.

Cet exemple montre un déploiement manuel des profils. AD peut être utilisé pour déployer ce fichier pour tous les utilisateurs. En outre, ASA peut être utilisé pour provisionner le profil lorsqu'il est intégré à des VPN.

Configuration ACS

  1. Rejoignez le domaine AD.

    ACS fait correspondre les noms d'utilisateurs AD avec l'utilisation du champ CN du certificat reçu du demandeur (dans ce cas, il s'agit de test1, test2 ou test3). La comparaison binaire est également activée. Cela oblige ACS à obtenir le certificat utilisateur d'AD et à le comparer au même certificat reçu par le demandeur. Si elle ne correspond pas, l'authentification échoue.

  2. Configurez les séquences du magasin d'identités, qui utilise AD pour l'authentification basée sur les certificats avec le profil de certificat.

    Il est utilisé comme source d'identité dans la stratégie d'identité RADIUS.

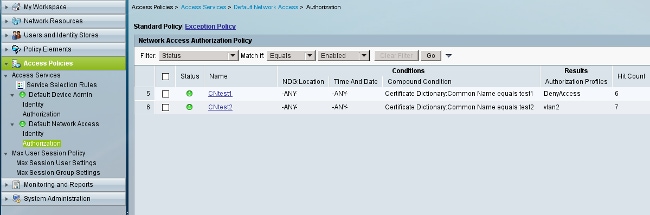

  3. Configurez deux stratégies d'autorisation. La première stratégie est utilisée pour test1 et refuse l'accès à cet utilisateur. La deuxième stratégie est utilisée pour le test 2 et autorise l'accès avec le profil VLAN2.

    VLAN2 est le profil d'autorisation qui renvoie les attributs RADIUS qui lient l'utilisateur à VLAN2 sur le commutateur.

  4. Installez le certificat CA sur ACS.

  5. Générez et installez le certificat (pour l'utilisation du protocole d'authentification extensible) signé par l'autorité de certification Cisco pour ACS.

Vérification

Il est recommandé de désactiver le service 802.1x natif sur le demandeur Windows 7, car AnyConnect NAM est utilisé. Avec le profil configuré, le client est autorisé à sélectionner un certificat spécifique.

Lorsque le certificat test2 est utilisé, le commutateur reçoit une réponse de réussite ainsi que les attributs RADIUS.

00:02:51: %DOT1X-5-SUCCESS: Authentication successful for client
    (0800.277f.5f64) on Interface Et0/0
00:02:51: %AUTHMGR-7-RESULT: Authentication result 'success' from 'dot1x'
    for client (0800.277f.5f64) on Interface Et0/0
switch#
00:02:51: %EPM-6-POLICY_REQ: IP=0.0.0.0| MAC=0800.277f.5f64|
        AUDITSESID=C0A80A0A00000001000215F0| AUTHTYPE=DOT1X|
        EVENT=APPLY

switch#show authentication sessions interface e0/0
            Interface:  Ethernet0/0
            MAC Address:  0800.277f.5f64
            IP Address:  Unknown
            User-Name:  test2
            Status:  Authz Success
            Domain:  DATA
            Oper host mode:  single-host
            Oper control dir:  both
            Authorized By:  Authentication Server
            Vlan Policy:  2
            Session timeout:  N/A
            Idle timeout:  N/A
            Common Session ID:  C0A80A0A00000001000215F0
            Acct Session ID:  0x00000005
            Handle:  0xE8000002

Runnable methods list:
       Method   State
       dot1x    Authc Succes

Notez que le VLAN 2 a été attribué.  Il est possible d'ajouter d'autres attributs RADIUS à ce profil d'autorisation sur ACS (tels que la liste de contrôle d'accès avancée ou les temporisateurs de réautorisation).

Les journaux sur ACS sont les suivants :

Dépannage

Paramètres d'heure non valides sur ACS

Erreur possible - Erreur interne dans ACS Active Directory

Aucun certificat configuré et lié sur le contrôleur de domaine Active Directory

Erreur possible - échec de la récupération du certificat utilisateur à partir d'Active Directory

Personnalisation du profil NAM

Dans les réseaux d’entreprise, est-il conseillé de s’authentifier à l’aide de certificats d’ordinateur et d’utilisateur.Dans un tel scénario, il est conseillé d’utiliser le mode 802.1x ouvert sur le commutateur avec un VLAN restreint. Lors du redémarrage de l'ordinateur pour 802.1x, la première session d'authentification est lancée et authentifiée à l'aide du certificat de l'ordinateur AD. Ensuite, une fois que l'utilisateur fournit des informations d'identification et se connecte au domaine, la deuxième session d'authentification est lancée avec le certificat utilisateur. L'utilisateur est placé dans le VLAN correct (approuvé) avec un accès réseau complet. Il est bien intégré sur ISE (Identity Services Engine).

Ensuite, il est possible de configurer des authentifications distinctes à partir des onglets Authentification de l'ordinateur et Authentification de l'utilisateur.

Si le mode 802.1x ouvert n'est pas acceptable sur le commutateur, il est possible d'utiliser le mode 802.1x avant que la fonctionnalité de connexion ne soit configurée dans la stratégie client.
