Remplacement disque transistorisé APIC

Objectif

La résistance des lecteurs semi-conducteurs du contrôleur d'infrastructure de stratégie d'application (APIC) (SSDs) est portée au cours d'à trafic intense pour le type spécifique de SSDs. Ceci mène pour ralentir le disque transistorisé écrit, et le disque transistorisé peut devenir en lecture seule. Quand le lecteur disque transistorisé est dégradé, il peut entraîner des pics CPU dans des services APIC.

Avis sur le champ : F-N - 64329 recommande que tout l'APIC SSDs avec l'identité de produit APIC-SD120G0KS2-EV et/ou APIC-SD120GBKS4-EV devrait être remplacé, indépendamment des pour cent utilisés, par un nouveau disque transistorisé de niveau de l'entreprise - numéro de pièce UCS-SD200G12S3-EP.

Ce document trace les grandes lignes de la procédure sur la façon dont identifiez l'identité de produit disque transistorisé APIC et la façon remplacer le disque transistorisé sur l'APICs affecté par la note de terrain.

Il complétera les documentations existantes de remplacement disque transistorisé répertoriées ci-dessous

Release 3.x de rechange disque transistorisé de Cisco APIC et plus tôt
Version 4.x et ultérieures de rechange disque transistorisé de Cisco APIC

Symptômes communs

Dans des releases interception commandée en vol commençant 2.3, il y a également un défaut généré dans l'APIC pour vous faire connaître quand vous obtenez près d'une question de résistance disque transistorisé.

F2730 : FltEqptStorageWearout-avertissement
F2731 : FltEqptStorageWearout-commandant
F2732 : FltEqptStorageWearout-essentiel

Exemple :

Défaut F2730 : La « unité de mémoire /dev/sdb sur le noeud X monté chez /dev/sdb a la vie de x% demeurant [ce défaut fournira le numéro de série disque transistorisé] ».

Défaut F2730

Cette question de résistance disque transistorisé de particularité existe dans deux types de disque transistorisé qui ont l'identité de produit APIC-SD120G0KS2-EV et/ou APIC-SD120GBKS4-EV.

Cisco recommande que vous remplaciez ces SSDs, indépendamment des pour cent utilisés, par un nouveau disque transistorisé de niveau de l'entreprise.

Sont vos APIC SSDs ont affecté - Comment vérifier ?

Pour identifier si l'identité de produit disque transistorisé APIC est affectée par la note de terrain, obtenez le SN disque transistorisé du GUI CIMC.

Pour CIMC 3.0(4) ou plus nouveau

Procédure de connexion au GUI de Cisco IMC.
a- Développez le menu CIMC avec la navigation à bascule (coin supérieur gauche), mémoire, contrôleur modulaire d'incursion de Cisco 12G SAS
b - Cliquez sur en fonction les informations physiques d'entraînement
c - Du côté gauche, lecteurs physiques, PD-1 choisi (ce devrait être le disque transistorisé)
d - Le général, type de média devrait être disque transistorisé
e - Les données de demande, numéro de série d'entraînement et copient le numéro de série
f - Collez le numéro de série disque transistorisé dans le site Web suivant et vérifiez si le numéro de série disque transistorisé apparie l'identité de produit affectée

g- Vous pouvez également vérifier la « vie de pourcentage laissée » de l'écran ci-dessous pour afficher l'utilisation.

https://cway.cisco.com/sncheck/

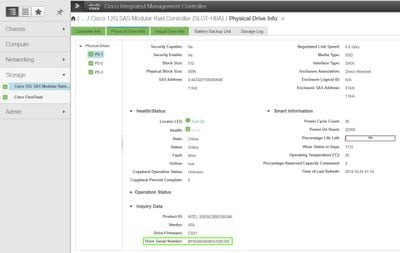

Cisco IMC 3.0(4d)

Ou

Pour CIMC la release antérieurement 3.0(4)

Procédure de connexion au GUI de Cisco IMC.
a- Mémoire choisie, Cisco UCSC RAID SAS 200xx
b - Cliquez sur en fonction les informations physiques d'entraînement
c - Sélectionnez le disque transistorisé de la liste physique d'entraînements
d - Les données de demande, numéro de série d'entraînement et copient le numéro de série
e - Collez le numéro de série disque transistorisé dans le site Web suivant et vérifiez si le numéro de série disque transistorisé apparie l'identité de produit affectée

https://cway.cisco.com/sncheck/

Cisco IMC 2.0(9c)

2 - Si le SN disque transistorisé APIC apparie l'identité de produit affectée APIC-SD120G0KS2-EV et/ou APIC-SD120GBKS4-EV, créez un cas TAC avec le numéro de série et le CDETS CSCvc84794 disque transistorisé APIC

Liste de contrôle avant le remplacement disque transistorisé

1. Si votre Cisco IMC libèrent est plus tôt que 2.0(9c), vous devez améliorer le logiciel de Cisco IMC avant de remplacer le lecteur semi-conducteur (disque transistorisé). Référez-vous aux notes de mise à jour en Cisco IMC de la release de Cisco IMC de cible pour déterminer le chemin de mise à niveau recommandé de votre version en cours à la release de cible. Chaque release interception commandée en vol a une release recommandée de Cisco IMC dans les notes de mise à jour interception commandée en vol. Suivez les instructions dans la version en cours du guide utilisateur de service de mise à jour d'hôte de Cisco (HUU) à ce lien d'exécuter la mise à jour.

2. À Cisco IMC BIOS, vérifiez que l'état de confiance du module de plate-forme (TPM) est placé à « activer. » Utilisant la console KVM pour accéder aux configurations BIOS, vous pouvez visualiser et configurer l'état TPM sous avancé > informatique de confiance > état TPM.

APIC BIOS par l'intermédiaire de Cisco IMC KVM

Remarque: APIC ne démarrera pas si l'état TPM est « handicapé. »

3. Obtenez une image interception commandée en vol APIC .iso du site de téléchargement logiciel de Cisco.

4. Cette procédure devrait seulement être exécutée quand il y a au moins un APIC avec un disque transistorisé sain dans la batterie, cela est entièrement adaptée. Si tous les contrôleurs APIC dans la batterie ont SSDs qui ont manqué, ouvrez une valise avec le centre d'assistance technique Cisco (TAC). Au-dessous de l'instantané est d'une batterie qui a tout l'APICs dans l'état entièrement adapté.

GUI APIC 4.1(2g)

5. Après le remplacement disque transistorisé APIC, l'APIC doit configuré de nouveau et les informations suivantes seront nécessaires [ces informations seront utilisées dans « l'étape de procédure de remplacement disque transistorisé 4-d"] :

• Nom de matrice
• Nombre de contrôleurs
• ID de contrôleur
• Groupe d'adresse IP pour les adresses de périphérique du tunnel (TEP)
• Groupe d'adresse IP pour l'adresse de domain multicast de passerelle (GIPO)
• Vitesse/mode duplex d'interface de gestion
• ID DE VLAN pour le réseau d'infrastructure
• Adresses IPv4/IPv6 pour la gestion hors bande
• Adresses IPv4/IPv6 de la passerelle par défaut
• Contrôle de mot de passe fort

Utilisation Technote du jour : Comment trouver quelle configuration évalue ont été utilisés pendant l'installation d'APIC1 ?

Procédure de remplacement disque transistorisé

Étape 1

D'un autre APIC dans la batterie, désarmez l'APIC dont le disque transistorisé doit être remplacé.

a - Sur la barre de menus, choisissez le système > les contrôleurs.

b - Dans le volet de navigation, développez les contrôleurs > l'apic_controller_name > la batterie comme vu par le noeud. Pour l'APIC_controller_name, spécifiez un contrôleur APIC qui n'est pas désarmé.

c - Dans le volet de travail, vérifiez que l'état de santés dans le tableau synoptique de contrôleurs actifs indique que la batterie est entièrement adaptée avant la continuation.

d - Dans le même volet de travail, sélectionnez le contrôleur à désarmer et les actions de clic > désarment.

e - Clic oui. Le contrôleur désarmé affiche des non enregistrés dans la colonne opérationnelle d'état. Le contrôleur est alors pris hors service et n'est plus visible dans le volet de travail.

GUI APIC 4.1(2g)

Étape 2

Retirez physiquement le vieux disque transistorisé, le cas échéant, et ajoutez le nouveau disque transistorisé.

Étape 3

À Cisco IMC, créez un volume RAID utilisant le disque transistorisé nouvellement installé.

Pour CIMC la version 3.0(4) ou plus nouveau

   a - Procédure de connexion à Cisco IMC.

   b - Développez le menu CIMC avec la navigation à bascule (coin supérieur gauche), mémoire, contrôleur modulaire d'incursion de Cisco 12G SAS

Cisco IMC 3.0(4d)

   c - Clear config de clic et ok choisi (si sélectionable)

   d - Le clic créent l'unité de disques virtuelle des lecteurs physiques inutilisés

Cisco IMC 3.0(4d)

   e - Le niveau RAID, sélectionnent 0 de la liste déroulante

   f - Créez les groupes d'entraînement, sélectionnez le lecteur physique et déplacez-le aux groupes d'entraînement

   g - L'unité de disques virtuelle Properties, choisi créent l'unité de disques virtuelle

Cisco CIMC 3.0(4d)

   h - Dans toujours la mémoire, contrôleur modulaire d'incursion de Cisco 12G SAS, les informations choisies d'unité de disques virtuelle

   i - Identifiez l'unité de disques virtuelle avec le niveau RAID comme le RAID 0, le sélectionnent, puis cliquent sur Initialize suivi Fast initialisent de la baisse vers le bas et en sélectionnant initialisez VD

Cisco CIMC 3.0(4d)

Pour CIMC la release antérieurement 3.0(4)

   a - Procédure de connexion à Cisco IMC.

   b - Choisissez la mémoire > lecteur physique. Sélectionnez le lecteur physique nouvellement ajouté.

   c - Choisissez la mémoire > les informations d'entraînement de contrôleur, et cliquez sur le config étranger clair (si sélectionable).

   d - Cliquez sur OK.

   e - Choisissez les informations d'entraînement de contrôleur de mémoire, et le clic créent l'unité de disques virtuelle des lecteurs physiques inutilisés.

Cisco IMC 2.0(9c)

   f - Sélectionnez 0 de la liste déroulante de niveau d'incursion.

   g - Le clic créent l'unité de disques virtuelle.

Cisco IMC 2.0(9c)

   h - Sélectionnez l'unité de disques virtuelle de création récente et le clic initialisent.

   i - Sélectionnez le type d'initialiser de la liste déroulante et le clic rapide initialisent.

Cisco IMC 2.0(9c)

Étape 4

À Cisco IMC, installez l'image APIC utilisant les medias virtuels. Dans cette étape, le disque transistorisé est divisé et le logiciel APIC est installé sur le HDD.

REMARQUE: Pour un frais installez la release de 4.x de Cisco APIC ou de plus tard, voyez l'installation de Cisco APIC, améliorez, et déclassifiez le guide.

    a - Montez l'image APIC .iso utilisant la fonctionnalité de vMedia de Cisco IMC.

    b - Démarrage ou arrêt et redémarrage le contrôleur APIC.

Cisco IMC 3.0(4d)

    c - Pendant la presse F6 de processus de démarrage pour sélectionner Cisco vKVM-a tracé le vDVD comme périphérique de démarrage une fois. Vous pouvez être requis d'entrer le mot de passe BIOS. Le mot de passe par défaut est « mot de passe ».

Cisco IMC 3.0(4d)

Cisco IMC 3.0(4d)

Cisco IMC 3.0(4d)

Cisco IMC 3.0(4d)

    d - Pendant le bringup initial, un script de configuration fonctionne. Suivez les instructions à l'écran de configurer les configurations initiales du logiciel APIC. Utilisez les informations qui ont été collectées dans la liste de contrôle avant de commencer ou utilisez le Technote du jour : Comment trouver quelle configuration évalue ont été utilisés pendant l'installation d'APIC1 ?

Cisco IMC 3.0(4d)

    e - Après que l'installation soit terminée, ONU-MAP que les medias virtuels montent.

Cisco IMC 3.0(4d)

Étape 5

D'un APIC dans la batterie, commissionnez l'APIC désarmé.

    a - Sélectionnez n'importe quel autre APIC qui fait partie de la batterie. De la barre de menus, choisissez le système > les contrôleurs.

    b - Dans le volet de navigation, développez les contrôleurs > l'apic_controller_name > la batterie comme vu par le noeud. Pour l'apic_controller_name, spécifiez n'importe quel contrôleur actif qui fait partie de la batterie.

    c - Du volet de travail, cliquez sur le contrôleur désarmé qui affiche des non enregistrés dans la colonne opérationnelle d'état.

    d - Du volet de travail, actions > Commission de clic.

    e - Dans la boîte de dialogue de confirmation, cliquez sur oui.

GUI APIC 4.1(2g)

Le contrôleur commissionné affiche l'état de santés comme Plein-adaptation et l'état opérationnel comme disponible. Le contrôleur devrait maintenant être visible dans le volet de travail.

Références de notes de terrain/bogue

Avis sur le champ : F-N - 64329 - dégradation disque transistorisé APIC après utilisation élevée de pour cent de lecteur semi-conducteur - mise à niveau matérielle disponible

Dégradation disque transistorisé APIC après utilisation élevée de pour cent de lecteur semi-conducteur | Défaut F2730
