Guía breve para el usuario sobre Servidores Cisco UCS de la serie E y el motor de cómputos de red Cisco UCS de la serie E

Descripción general

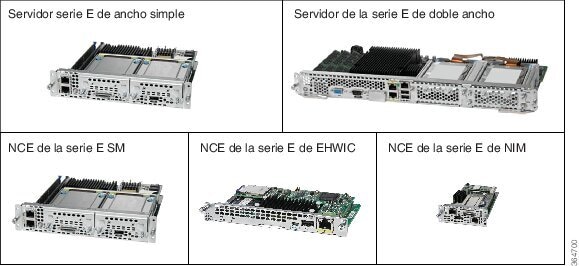

Los servidores Cisco UCS de la serie E (Servidores de la serie E) y el Motor de cómputo de red (NCE) de Cisco UCS de la serie E son una familia de servidores blade de tamaño, peso y energía eficientes que se encuentran dentro de la generación 2 de Cisco Routers de servicios integrados (Cisco ISR G2) y la serie Cisco ISR 4000. Estos servidores proporcionan una plataforma de cómputo de uso general para las aplicaciones de sucursales implementadas directamente en sistemas operativos, como Microsoft Windows o Linux, o como máquinas virtuales en hipervisores, como VMware vSphere Hypervisor, Microsoft Hyper-V o Citrix XenServer.

Los servidores de la serie E están especialmente diseñados con potentes procesadores Intel Xeon para cómputo de uso general. Vienen en los siguientes factores de forma: ancho simple y ancho doble. El servidor de la serie E de ancho simple cabe en una ranura de módulo de servidor (SM) y el servidor de la serie E de ancho doble cabe en dos ranuras SM.

Los NCE son módulos optimizados de precio a energía diseñados para alojar aplicaciones de red de Cisco y otras aplicaciones ligeras de uso general. Vienen en tres factores de forma: SM, EHWIC y NIM. El NCE de la serie E de SM cabe en una ranura de SM, el NCE de la serie E del NIM cabe en una ranura de NIM y el NCE de la serie E de EHWIC cabe en dos ranuras de EHWIC.

Nota

El NCE de la serie E de EHWIC solo se puede instalar en Cisco ISR G2.

El NIM serie E NCE solo se puede instalar en la serie Cisco ISR 4000.
Los servidores M3 de la serie E solo se pueden instalar en la serie Cisco ISR 4000.
Cisco ISR 4331 tiene una ranura SM. Cisco ISR 4321 y Cisco ISR 4431 no tienen ranuras SM.
Citrix XenServer solo se admite en los servidores de la serie E.

Paneles frontales

Servidores de ancho simple de la serie E y NCE de la serie E de SM: panel frontal y componentes

El servidor de la serie E de ancho simple y el NCE de la serie E de SM son bastante similares. En la siguiente figura se muestra el panel frontal del servidor de la serie E de ancho simple y el NCE de la serie E de SM de ancho simple.

Figura 1. Panel frontal del servidor de la serie E de ancho simple y el NCE de la serie E de SM


1	Puertos Gigabit Ethernet	2	Puerto de administración
3	Interruptor de alimentación	4	LED para HDD1
5	Puerto teclado, video y mouse (KVM) Consulte.Conector KVM	6	Unidad de disco duro 1
7	LED para HDD0	8	USB
9	Unidad de disco duro 2	10	Interruptor de reinicio

En la siguiente figura se muestra el panel frontal del servidor UCS-E160S-M3 de la serie E de ancho simple.

Figura 2. Panel frontal del servidor UCS-E160S-M3 de la serie E de ancho simple


1	Puerto TE2	2	Puerto TE3
3	Interruptor de alimentación	4	LED para HDD1
5	Unidad de disco duro 1	6	Puerto teclado, video y mouse (KVM)
7	LED para HDD0	8	Unidad de disco duro 2
9	USB	10	Interruptor de reinicio

La siguiente figura muestra el conector KVM.


1	Conector USB	2	Conector DB15: puerto de video
3	Conector DB9: puerto serial

En la siguiente figura se muestran los componentes internos del servidor serie E de ancho simple.

Figura 4. Componentes internos del servidor serie E de ancho simple

1

Ranuras de memoria DIMM

2

HDD

3

SD0

Nota

La tarjeta SD0 contiene el software Cisco Integrated Management Controller (CIMC) y debe estar siempre presente.

Precaución

No intercambie tarjetas SD entre servidores UCS de la serie E. Consulte la sección “Recuperación de una tarjeta SD defectuosa” en la Guía de configuración de la CLI para los servidores de la serie E de Cisco UCS y el controlador de administración integrada del motor de cómputos de red de la serie E de Cisco.

4

SD1

Nota

La tarjeta SD1 se conecta directamente al servidor Intel.

5

Batería CMOS (ubicada debajo de la bandeja del disco duro)

Servidor de doble ancho de la serie E: panel frontal y componentes

Figura 5. Panel frontal del servidor de la serie E de doble ancho

1

Interruptor de alimentación

2

Interruptor de reinicio

Nota

Esto restablece todas las configuraciones de CMOS.

3

LED

4

Puerto VGA

5

Puerto serie

6

Ranuras y cubierta para tarjetas SD dobles

Nota

La tarjeta SD0 se encuentra en la ranura inferior. La tarjeta SD0 contiene el software CIMC y siempre debe estar presente.

Precaución

No quite la tarjeta SD0 cuando el sistema esté en funcionamiento.

Nota

La tarjeta SD1 se encuentra en la ranura superior. La tarjeta SD1 se conecta directamente al servidor Intel.

Precaución

No intercambie tarjetas SD entre servidores UCS de la serie E. Consulte la sección “Recuperación de una tarjeta SD defectuosa” en la Guía de configuración de la CLI para los servidores de la serie E de Cisco UCS y el controlador de administración integrada del motor de cómputo de la serie E de Cisco .

7

Puerto Gigabit Ethernet (GE2 y GE3)

8

Puerto de administración

9

Puertos USB

Cada puerto proporciona hasta 500 mA de corriente. Los dispositivos que requieren mayor potencia, como CD/DVD ROM, necesitan su propia alimentación externa.

10

(Opcional) HDD2, conjunto de PCIe o ranura vacía

11

Unidades de disco duro (HDD0 y HDD1)

12

(Opcional) Conjunto de PCIe alternativo con puerto FCoE

Nota

Se utiliza solo con módulos de ensamblaje de PCIe.

13

(Opcional) Conjunto de PCIe alternativo con 4 puertos Gigabit Ethernet

Nota

Se utiliza solo con módulos de ensamblaje de PCIe.

En la siguiente figura se muestra el panel frontal de los servidores UCS-E180D-M3 y UCS-E1120D-M3 de la serie E de doble ancho.

Figura 6. Panel frontal de los servidores UCS-E180D-M3 y UCS-E1120D-M3 de la serie E de doble ancho

1

Interruptor de alimentación

2

Interruptor de reinicio

Nota

Esto restablece todas las configuraciones de CMOS.

3

LED

4

Puerto de consola

5

Puerto de administración

6

Puerto USB 0

Cada puerto proporciona hasta 500 mA de corriente. Los dispositivos que requieren mayor potencia, como CD/DVD ROM, necesitan su propia alimentación externa.

7

Puertos Gigabit Ethernet (TE2 y TE3)

8

Unidades de disco duro (HDD3 y HDD2)

9

Unidades de disco duro (HDD0 y HDD1)

10

Puerto USB 1

Cada puerto proporciona hasta 500 mA de corriente. Los dispositivos que requieren mayor potencia, como CD/DVD ROM, necesitan su propia alimentación externa.

Figura 7. Componentes internos del servidor de la serie E de doble ancho


1	Ranuras de memoria DIMM	2	Batería CMOS (se encuentra dentro del protector de la batería)
3	(Opcional) Conjunto de PCIe Disponible para HDD2, puerto FCoE o 4 puertos Gigabit Ethernet.	4	Unidades de disco duro (HDD0 y HDD1)

NCE de la serie E de EHWIC: panel frontal y componentes

Figura 8. Panel frontal del NCE de la serie E de EHWIC


1	LED de alimentación	2	LED para el sistema
3	Puerto de consola	4	Puerto VGA
5	Puerto Gigabit Ethernet (GE2)

Figura 9. Componentes internos del NCE de la serie E de EHWIC

1

Ranura de memoria DIMM

2

SD0

Nota

La tarjeta SD0 contiene el software Cisco Integrated Management Controller (CIMC) y debe estar siempre presente.

3

Unidad de disco duro (ubicada debajo de la tarjeta secundaria)

4

Batería CMOS (ubicada debajo de la tarjeta secundaria)

NIM NCE de la serie E: panel frontal y componentes

La siguiente figura muestra el panel frontal del NCE de la serie E del NIM.

Figura 10. Panel frontal del NCE de la serie E del NIM


1	LED EN	2	Puerto de administración
3	LED de encendido	4	USB
5	LED para el sistema	6	Puerto KVM utilizado para el conector de teclado, video y mouse (KVM). Consulte.Conector KVM
7	Puertos GE	8	LED de la unidad SSD
9	LED para el CIMC

La siguiente figura muestra el conector KVM.


1	Conector DB15: puerto de video	2	Conector USB
3	Conector DB9: puerto serial

En la siguiente figura se muestran los componentes internos del NCE de la serie E del NIM.

Figura 12. Componentes internos del NCE de la serie E del NIM

1

Batería CMOS (ubicada debajo de la tarjeta secundaria)

2

HDD

3

Ranuras de memoria DIMM (ubicadas debajo de la tarjeta secundaria)

4

SD0

Nota

La tarjeta SD0 contiene el software Cisco Integrated Management Controller (CIMC) y debe estar siempre presente.

LED del panel frontal

Servidor de ancho simple de la serie E y LED de NCE de la serie E de SM

En la siguiente tabla se enumeran los LED del servidor de la serie E de ancho simple y del NCE SM de la serie E, y se describen los colores y los estados de los LED.

Tabla 1. LED de servidor SM de serie E de ancho simple y NCE

LED

Color

Estado

HDD 0 ACT

Verde

Estado de la actividad del disco duro:

Fijo: hay un disco duro.
Parpadeando: activo.
Apagado: inactivo o no hay fuente de alimentación para la CPU.

HDD0 FLT

Ámbar

La CPU está en uso. Se detecta una falla en el disco duro.

Nota

El LED SYS se ilumina en verde fijo.

HDD1 ACT

Verde

Estado de la actividad del disco duro:

Fijo: hay un disco duro.
Parpadeando: activo.
Apagado: inactivo o no hay fuente de alimentación para la CPU.

HDD1 FLT

Ámbar

La CPU está en uso. Se detecta una falla en el disco duro.

Nota

El LED SYS se ilumina en verde fijo.

SYS

Verde

El estado puede ser uno de los siguientes:

Fijo: el funcionamiento es normal.

Nota

Si no se detecta la DRAM, el LED de SYS sigue mostrándose en verde fijo.

Parpadeando: el sistema se está iniciando antes de ingresar al shell EFI.

Ámbar

Se detecta una falla en el procesador.

Alimentación

Verde

El estado puede ser uno de los siguientes:

Fijo: el CIMC y la CPU funcionan normalmente.
Parpadeando: la CPU funciona normalmente y CIMC se está iniciando.

Ámbar

El estado puede ser uno de los siguientes:

Fijo: el CIMC funciona normalmente y la CPU está apagada.
Parpadeando: el CIMC está en proceso de arranque y la CPU está apagada.

Indicadores LED del puerto GE

Verde

El LED izquierdo muestra la velocidad del cable de Ethernet:

1 parpadeo: velocidad de 10 Mb/s.
2 parpadeos: velocidad de 100 Mb/s.
3 parpadeos: velocidad de 1 Gb/s.

Verde

El LED derecho muestra si el enlace está establecido:

Fijo: el enlace está establecido.
Apagado: el enlace no se ha establecido.

LED de servidor de la serie E de doble ancho

En la siguiente tabla se enumeran los LED del servidor de la serie E de ancho doble y se describen los colores y los estados de los LED.

Tabla 2. LED de servidor de la serie E de doble ancho
LED	Color	Estado
M0 ¹	Apagado	No hay una memoria instalada en este socket.
	Verde	La memoria M0 está instalada.
	Ámbar	La memoria M0 está instalada, pero se detecta un error.
M1 ²	Apagado	No hay una memoria instalada en este socket.
	Verde	La memoria M1 está instalada.
	Ámbar	La memoria M1 está instalada, pero se detecta un error.
M2 ³	Apagado	No hay una memoria instalada en este socket.
	Verde	La memoria M2 está instalada.
	Ámbar	La memoria M2 está instalada, pero se detecta el error.
CALIENTE	Verde	La temperatura se encuentra dentro del rango aceptado.
CALIENTE	Ámbar	Se detecta una temperatura alta en la CPU, la fuente de alimentación u otros sensores internos.
D0A	Verde	Estado de la actividad del disco duro: • Fijo: hay un disco duro. • Parpadeando: actividad. • Apagado: inactivo o no hay fuente de alimentación para la CPU.
D0F	Ámbar	Se detecta una falla en el disco duro.
D1A	Verde	Estado de la actividad del disco duro: • Fijo: hay un disco duro. • Parpadeando: activo. • Apagado: inactivo o no hay fuente de alimentación para la CPU.
D1F	Ámbar	Se detecta una falla en el disco duro.
D2A	Verde	Si hay un disco duro opcional, el estado de la actividad del disco duro puede ser uno de los siguientes: Fijo: hay un disco duro. Parpadeando: activo. Apagado: inactivo o no hay fuente de alimentación para la CPU. Si hay una tarjeta PCIe instalada, el LED se ilumina en verde.
D2F	Ámbar	Se detecta una falla en el disco duro.
ACT	Verde	Parpadea si el procesador está activo.
STS	Verde	El funcionamiento general del switch es normal.
STS	Ámbar	Se detecta una falla en el procesador.
IMC	Verde	Parpadea si el CIMC funciona normalmente.
Alimentación	Verde	Fijo: el CIMC y la CPU funcionan normalmente. Parpadeando: la CPU funciona normalmente y el CIMC se está iniciando.
Alimentación	Ámbar	Fijo: el CIMC funciona normalmente y la CPU está apagada. Parpadeando: el CIMC está en proceso de arranque y la CPU está apagada.
Indicadores LED del puerto GE	Verde	El LED izquierdo muestra la velocidad del cable de Ethernet: 1 parpadeo: velocidad de 10 Mb/s. 2 parpadeos: velocidad de 100 Mb/s. 3 parpadeos: velocidad de 1 Gb/s.
Indicadores LED del puerto GE	Verde	El LED derecho muestra si el enlace está establecido. Fijo: el enlace está establecido. Apagado: el enlace no se ha establecido.

¹ Es la memoria instalada en la ranura DIMM 0.

² Esta es la ranura DIMM 1.

³ Esta es la ranura DIMM 2.

LED NCE de la serie E de EHWIC

En la siguiente tabla se enumeran los LED NCE de la serie E de EHWIC y se describen los colores y los estados de los LED.

Tabla 3. LED NCE de la serie E de EHWIC

LED

Color

Estado

Alimentación

Verde

Fijo: el CIMC y la CPU funcionan normalmente.
Parpadeando: la CPU funciona normalmente y el CIMC se está iniciando.

Ámbar

Fijo: el CIMC funciona normalmente y la CPU está apagada.
Parpadeando: el CIMC está en proceso de arranque y la CPU está apagada.

SYS

Verde

Nota

Fijo: el funcionamiento es normal.

Nota

Si no se detecta la DRAM, el LED de SYS sigue mostrándose en verde fijo.

Parpadeando: el sistema se está iniciando antes de ingresar al shell EFI.

Ámbar

Se detecta una falla en el procesador.

Indicadores LED del puerto GE

Verde

El LED izquierdo muestra el estado del tráfico:

Parpadeando: se detecta tráfico.
Apagado: no hay tráfico.

Verde

El LED derecho muestra si el enlace está establecido:

Fijo: el enlace está establecido.
Apagado: el enlace no se ha establecido.

LED del NCE de la serie E de NIM

En la siguiente tabla se enumeran los LED del NCE del NIM de la serie E y se describen los colores y los estados de los LED.

Tabla 4. LED del NCE de la serie E de NIM

LED

Color

Estado

Alimentación

Verde

Fijo: el CIMC y la CPU funcionan normalmente.
Parpadeando: la CPU funciona normalmente y el CIMC se está iniciando.

Ámbar

Fijo: el CIMC funciona normalmente y la CPU está apagada.
Parpadeando: el CIMC está en proceso de arranque y la CPU está apagada.

SYS

Verde

Nota

Fijo: el funcionamiento es normal.

Nota

Si no se detecta la DRAM, el LED de SYS sigue mostrándose en verde fijo.

Parpadeando: el sistema se está iniciando antes de ingresar al shell EFI.

Ámbar

Se detecta una falla en el procesador.

IMC

Verde

Parpadea si el CIMC funciona normalmente.

SSD

Verde

Parpadea si la SSD funciona normalmente.

Indicadores LED del puerto GE

Verde

El LED izquierdo muestra el estado del tráfico:

Parpadeando: se detecta tráfico.
Apagado: no hay tráfico.

Verde

El LED derecho muestra si el enlace está establecido:

Fijo: el enlace está establecido.
Apagado: el enlace no se ha establecido.

Información de hardware para los servidores M1 de la serie E

Tabla 5. Hardware de los servidores M1 de la serie E de un vistazo

Característica

Servidor UCS-E140S-M1 de la serie E de ancho simple

UCS-E140D-M1 y UCS-E160D-M1

Servidores de la serie E de doble ancho

Servidores UCS-E140DP-M1 y UCS-E160DP-M1 de la serie E de doble ancho con PCIe

Factor de forma

SM de ancho simple

SM de doble ancho

CPU

Intel Xeon

E3-1105C

Intel Xeon

E5-2418L y E5-2428L

Intel Xeon

E5-2418L y E5-2428L

Núcleos de CPU y

Velocidad del reloj de la CPU

4 núcleos con velocidad de reloj de 1,0 GHz

4 núcleos con velocidad de reloj de 2,0 GHz

6 núcleos con velocidad de reloj de 1,8 GHz

4 núcleos con velocidad de reloj de 2,0 GHz

6 núcleos con velocidad de reloj de 1,8 GHz

Ranuras de memoria DIMM

2 ranuras

3 ranuras

RAM

8 a 16 GB

Admite DDR3 de 1333 MHz con UDIMM VLP de 1,5 V, de 4 GB y 8 GB

8 a 48 GB

Admite DDR3 de 1333 MHz con RDIMM de 1,35 V, de 4 GB, 8 GB Y 16 GB

8 a 48 GB

Admite DDR3 de 1333 MHz con RDIMM de 1,35 V, de 4 GB, 8 GB Y 16 GB

RAID

RAID 0 y RAID 1

RAID 0, RAID 1 y RAID 5

RAID 0 y RAID 1

Tipo de almacenamiento

SATA, SAS, SSD, SED y USB externo

HDD

Unidades SAS de 10 000 RPM, SATA de 7200 RPM y SAS SSD⁴

Admite 2 unidades

Unidades SAS de 10 000 RPM, SATA de 7200 RPM y SSD SAS 1

Admite 3 unidades

Unidades SAS de 10 000 RPM, SATA de 7200 RPM y SSD SAS 1

Admite 2 unidades

Capacidad de almacenamiento⁵

200 GB a 2 TB

200 GB a 3 TB

200 GB a 2 TB

Interfaz de red interna

2 interfaces Gigabit Ethernet

Interfaces externas

1 conector USB

1 conector Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

2 conectores USB

2 conectores Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto VGA

1 DB9 serial

2 conectores USB

2 conectores Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto VGA

1 DB9 serial

Plataformas de router

2911, 2921, 2951, 3925, 3925e, 3945, 3945e, 4331, 4351, 4451-X

2921, 2951, 3925, 3925e, 3945, 3945e, 4351, 4451-X

Cantidad máxima de servidores de la serie E por router

2911 ISR G2: 1 servidor de la serie E

2921 ISR G2: 1 servidor de la serie E

2951 ISR G2: 2 servidores de la serie E

Servidores 3925 ISR G2: 3 de la serie E

Servidores 3925e ISR G2: 3 de la serie E

3945 ISR G2: 4 servidores de la serie E

3945e ISR G2: 4 servidores de la serie E

ISR 4321: ninguno

ISR 4331: 1 servidor de la serie E

ISR 4351: 2 servidores de la serie E

ISR 4431: ninguno

ISR 4451-X: 2 servidores de la serie E

2911 ISR G2: ninguno

2921 ISR G2: 1 servidor de la serie E

2951 ISR G2: 1 servidor de la serie E

Nota

Cisco 2921 y 2951 ISR G2 solo admiten 4 núcleos. Los servidores E160 son de 6 núcleos. No son compatibles con Cisco 2921 y 2951 ISR G2.

3925 ISR G2: 1 Servidor de la serie E

3925e ISR G2: 1 servidor de la serie E

3945 ISR G2: 1 servidor de la serie E

3945e ISR G2: 1 servidor de la serie E

ISR 4321: ninguno

ISR 4331: ninguno

ISR 4351: 1 servidor de la serie E

ISR 4431: ninguno

ISR 4451-X: 1 servidor de la serie E

2911 ISR G2: ninguno

2921 ISR G2: 1 servidor de la serie E

2951 ISR G2: 1 servidor de la serie E

Nota

Cisco 2921 y 2951 ISR G2 solo admiten 4 núcleos. Los servidores E160 son de 6 núcleos. No son compatibles con Cisco 2921 y 2951 ISR G2.

3925 ISR G2: 1 servidor de la serie E

3925e ISR G2: 1 servidor de la serie E

3945 ISR G2: 1 servidor de la serie E

3945e ISR G2: 1 servidor de la serie E

ISR 4321: ninguno

ISR 4331: ninguno

ISR 4351: 1 servidor de la serie E

ISR 4431: ninguno

ISR 4451-X: 1 servidor de la serie E

⁴ Todas las unidades de hardware dentro del servidor de la serie E deben instalarse con el mismo tipo de dispositivo de almacenamiento, ya sean todas unidades SAS o todas unidades SATA.

⁵ El tamaño de las unidades HDD y SSD se expresa en formato decimal. Por ejemplo, GB = 1000 millones de bytes, no 2 ^ 30 bytes. TB = 1 billón de bytes, no 2 ^ 40 bytes.

Información de hardware para los servidores M2 de la serie E

Tabla 6. Servidores M2 de la serie E y hardware NCE de un vistazo

Característica

NCE UCS-EN120S-M2 de la serie E de SM

Servidor UCS-E140S M2 de ancho simple

Servidores serie E de doble ancho UCS-E160D-M2 y UCS-E180D-M2

Factor de forma

SM de ancho simple

SM de doble ancho

CPU

Pentium B925C

Intel Xeon

E3-1105C V2

Intel Xeon

2418L v2 para 6 núcleos

2428L v2 para 8 núcleos

Núcleos de la CPU y velocidad de reloj de la CPU

2 núcleos con velocidad de reloj de 2,0 GHz

4 núcleos con velocidad de reloj de 1,8 GHz

6 núcleos con velocidad de reloj de 2,0 GHz

8 núcleos con velocidad de reloj de 1,8 GHz

RAM

4 a 16 GB

Admite DDR3 de 1333 MHz con UDIMM VLP de 1,5 V, de 4 GB y 8 GB

8 a 16 GB

Admite DDR3 de 1333 MHz con UDIMM VLP de 1,5 V, de 4 GB y 8 GB

8 a 48 GB

Admite DDR3 de 1333 MHz con RDIMM de 1,35 V, de 4 GB, 8 GB Y 16 GB

RAID

RAID 0 y RAID 1

RAID 0, RAID 1 y RAID 5

Tipo de almacenamiento

SATA, SAS y USB externo

SATA, SAS, SSD, SED y USB externo

HDD

SAS de 10 000 RPM, SATA de 7200 RPM

Admite 2 unidades

Unidades SAS de 10 000 RPM, SATA de 7200 RPM y SAS SSD⁶

Admite 2 unidades

Unidades SAS de 10 000 RPM, SATA de 7200 RPM y SSD SAS 1

Admite 3 unidades

Capacidad de almacenamiento⁷

500 GB a 2 TB

200 GB a 2 TB

200 GB a 3 TB

Interfaz de red interna

2 interfaces Gigabit Ethernet

Interfaces externas

1 conector USB

1 conector Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

1 conector USB

1 conector Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

2 conectores USB

2 conectores Gigabit Ethernet RJ-45

1 puerto de administración

1 puerto VGA

1 DB9 serial

Plataformas de router

2911, 2921, 2951, 3925, 3925e, 3945, 3945e, 4331, 4351, 4451-X

2921, 2951, 3925, 3925e, 3945, 3945e, 4351, 4451-X

Cantidad máxima de servidores de la serie E o NCE por router

2911 ISR G2: 1 NCE

2921 ISR G2: 1 NCE

2951 ISR G2: 2 NCE

3925 ISR G2: 2 NCE

3925e ISR G2: 2 NCE

3945 ISR G2: 4 NCE

3945e ISR G2: 4 NCE

ISR 4321: ninguno

ISR 4331: 1 NCE

ISR 4351: 2 NCE

ISR 4431: ninguno

ISR 4451-X: 2 NCE

2911 ISR G2: 1 servidor de la serie E

2921 ISR G2: 1 servidor de la serie E

2951 ISR G2: 2 servidores de la serie E

3925 ISR G2: 2 servidores de la serie E

3925e ISR G2: 2 servidores de la serie E

3945 ISR G2: 4 servidores de la serie E

3945e ISR G2: 4 servidores de la serie E

ISR 4321: ninguno

ISR 4331: 1 servidor de la serie E

ISR 4351: 2 servidores de la serie E

ISR 4431: ninguno

ISR 4451-X: 2 servidores de la serie E

2911 ISR G2: ninguno

2921 ISR G2: 1 servidor de la serie E

2951 ISR G2: 1 servidor de la serie E

Nota

Cisco 2921 y 2951 ISR G2 solo admiten 6 núcleos.

3925 ISR G2: 1 servidor de la serie E

3925e ISR G2: 1 servidor de la serie E

3945 ISR G2: 1 servidor de la serie E

3945e ISR G2: 1 servidor de la serie E

ISR 4321: ninguno

ISR 4331: ninguno

ISR 4351: 1 servidor de la serie E

ISR 4431: ninguno

ISR 4451-X: 1 servidor de la serie E

⁶ Todas las unidades de hardware dentro del servidor de la serie E deben instalarse con el mismo tipo de dispositivo de almacenamiento, ya sean todas unidades SAS o todas unidades SATA.

⁷ El tamaño de las unidades HDD y SSD se expresa en formato decimal. Por ejemplo, GB = 1000 millones de bytes, no 2 ^ 30 bytes. TB = 1 billón de bytes, no 2 ^ 40 bytes.

Información de hardware para los servidores M3 de la serie E

Los servidores Cisco UCS M3 de la serie E tienen un disco flash SSD dedicado basado en la tecnología eMMC. Este almacenamiento de eMMC no es un componente reemplazable por el usuario. Esto reemplaza la funcionalidad de la tarjeta SD que se utilizó en M2. El almacenamiento eMMC se utiliza para alojar CIMC y también está disponible como dispositivo USB para el lado del host x86. En el servidor Cisco UCS-E160S-M3, el tamaño de la partición CIMC es de 8 GB y el tamaño de la partición del host es de 8 GB.

Tabla 7. Servidores M3 de la serie E de un vistazo

Característica

Servidores UCS-E160S-M3 de ancho simple

Servidores UCS-E180D-M3 de la serie E de doble ancho

Servidores UCS-E1120D-M3 de la serie E de doble ancho

Factor de forma

SM de ancho simple

SM de doble ancho

CPU

Procesador Intel Xeon Broadwell DE D-1528

(Caché de 9 MB, 1,90 GHz y 6 núcleos)

Intel Broadwell, 2,0 GHz

Intel Broadwell, 1,5 GHz

Núcleos de la CPU y velocidad de reloj de la CPU

6 núcleos con velocidad de reloj de 1,90 GHz

8 núcleos con velocidad de reloj de 2,0 GHz

12 núcleos con velocidad de reloj de 1,5 GHz

RAM

8 - 64 GB

2 ranuras DIMM, cada una con 8 GB, 16 GB o 32 GB de RAM VLP DDR4

16 - 128 GB

4 ranuras DIMM, cada una con 8 GB, 16 GB o 32 GB de RAM DDR4 VLP

16 - 128 GB

4 ranuras DIMM, cada una con 8 GB, 16 GB o 32 GB de RAM DDR4 VLP

RAID

Hardware RAID 0 y 1

Controlador MegaRAID LSI SAS 3108

RAID 0, RAID 1, RAID 5 y RAID 10

Tipo de almacenamiento

SATA, SAS, SSD y USB externo

HDD

2 ranuras SFF; Hasta 2 TB cada uno; Consulte la guía de compatibilidad y pedidos para obtener más información.⁸

Admite 2 unidades

SAS de 10 000 RPM, SATA de 7200 RPM y SSD SAS

Admite 4 unidades

SAS de 10 000 RPM, SATA de 7200 RPM y SSD SAS

Admite 4 unidades

Capacidad de almacenamiento

Consulte la Guía de pedidos y compatibilidad del UCS de la serie E de Cisco para obtener más información.

Interfaz de red interna

2 puertos Gigabit Ethernet internos (Broadcom 5719)

2 x 1 GBps (interno)

Interfaces externas

1 conector USB

2 interfaces RJ-45 de 10 Gigabit Ethernet (TE2 y TE3)

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

Nota

Las interfaces TE2 y TE3 solo admiten el switch GE. Las interfaces de 10 GBps solo pueden conectarse a dispositivos con velocidades de 1 GBps o superiores.

2 Conectores USB

2 interfaces RJ-45 de 10 Gigabit Ethernet (TE2 y TE3)

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

1 puerto de administración

Nota

Las interfaces TE2 y TE3 solo admiten el switch GE. Las interfaces de 10 GBps solo pueden conectarse a dispositivos con velocidades de 1 GBps o superiores.

2 Conectores USB

2 interfaces RJ-45 de 10 Gigabit Ethernet (TE2 y TE3)

1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)

1 puerto de administración

Nota

Las interfaces TE2 y TE3 solo admiten el switch GE. Las interfaces de 10 GBps solo pueden conectarse a dispositivos con velocidades de 1 GBps o superiores.

Plataformas de router

4331,4351,4451

4351,4451

La cantidad máxima de servidores serie E

ISR 4331: 1 servidor de la serie E

ISR 4351: 2 Servidor de la serie E

ISR 4451-X: 2 servidores de la serie E

ISR 4351: 1 servidor de la serie E

ISR 4451-X: 1 servidor de la serie E

ISR 4351: 1 servidor de la serie E

ISR 4451-X: 1 servidor de la serie E

⁸ Todas las unidades de hardware dentro del servidor de la serie E deben instalarse con el mismo tipo de dispositivo de almacenamiento: todas las unidades SAS o todas las unidades SATA.

Información de hardware para el NCE de la serie E de EHWIC

Tabla 8. Descripción general del hardware de NCE de la serie E de EHWIC
Característica	NCE UCS-EN120EEHWIC de la serie E
Factor de forma	Ranuras EHWIC de doble ancho
CPU	Procesador Intel Atom C2338
Núcleos de la CPU y velocidad de reloj de la CPU	2 núcleos con velocidad de reloj de 1,7 GHz
RAM	4 GB a 8 GB
RAID	—
Tipo de almacenamiento	mSATA
HDD	Unidad flash mSATA
Capacidad de almacenamiento	50 a 400 GB con formato
Interfaz de red interna	2 interfaces Gigabit Ethernet
Interfaces externas	1 conector USB estándar 1 conector Mini-USB 1 conector Gigabit Ethernet RJ-45 1 puerto de consola
Plataformas de router	1921, 1941, 2901, 2911, 2921, 2951, 3925, 3925e, 3945, 3945e
Cantidad máxima de NCE por router	1921 ISR G2: 1 NCE 1941 ISR G2: 1 NCE 2901 ISR G2: 2 NCE 2911 ISR G2: 2 NCE 2921 ISR G2: 2 NCE 2951 ISR G2: 2 NCE 3925 ISR G2: 2 NCE 3925e ISR G2: 1 NCE 3945 ISR G2: 2 NCE 3945e ISR G2: 1 NCE

Información de hardware para el NCE de la serie E

Tabla 9. Descripción general del hardware de NCE de la serie E de NIM
Característica	NCE de la serie E UCS-EN140N-M2NIM
Factor de forma	NIM
CPU	Procesador Intel Atom C2358
Núcleos de la CPU y velocidad de reloj de la CPU	4 núcleos con velocidad de reloj de 1,7 GHz
RAM	8 GB
RAID	—
Tipo de almacenamiento	mSATA
HDD	Unidad flash mSATA
Capacidad de almacenamiento	32 a 200 GB formateado
Interfaz de red interna	2 interfaces Gigabit Ethernet
Interfaces externas	1 conector USB 1 conector Gigabit Ethernet RJ-45 1 puerto de administración 1 puerto KVM (admite VGA, 1 USB, 1 DB9 serial)
Plataformas de router	4321, 4331, 4351, 4431, 4451-X
Cantidad máxima de NCE por router	ISR 4321: 2 NCE ISR 4331: 2 NCE ISR 4351: 3 NCE ISR 4431: 3 NCE ISR 4451-X: 3 NCE

Colocación

Este equipo está diseñado para uso industrial y comercial en entornos libres de riesgos para la salud y la seguridad. Se permite el funcionamiento sin supervisión continua. La instalación y el mantenimiento del equipo deben estar a cargo de personal debidamente calificado con los conocimientos y las habilidades suficientes.

Producto de clase A

Este producto puede causar interferencias de radio en un entorno doméstico, en cuyo caso puede ser necesario que el usuario tome las medidas adecuadas.

Almacenamiento, transporte, venta y eliminación

Almacene el equipo en el interior en su embalaje original.

Rango de temperatura de almacenamiento (cuando está apagado): -40 °C a 65 °C
Rango de humedad relativa (cuando está apagado): 10 % a 85 % sin condensación

Transporte el equipo en su embalaje original dentro de vehículos cerrados en cualquier medio de transporte.

Rango de temperatura de transporte: -40 °C a 65 °C
Rango de humedad relativa: 10 % a 85 % sin condensación

Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.

La eliminación del equipo en el fin de la vida útil debe realizarse en cumplimiento de todas las leyes y normativas nacionales aplicables.

Qué hacer si el equipo funciona mal

Si experimenta problemas de funcionamiento del equipo o desea presentar un reclamo sobre la calidad, comuníquese con su proveedor de equipos.

También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial:

https://www.cisco.com/c/es_mx/index.html

La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.

La garantía y el soporte de servicio no se aplican al equipo en los siguientes casos:

Si ha sufrido cambios, modificaciones, manejo incorrecto, destrucción o daños debido a cualquiera de las siguientes condiciones:
- Causas naturales
- Exposición ambiental
- No tomar las medidas requeridas
- Negligencia, actos intencionales o uso indebido
- Uso para fines distintos a los especificados en la documentación correspondiente
- Acto u omisión de un tercero
- Signos de haber sido sometido a fuego, agua, sustancias químicas, incluyendo pero no limitado a la aplicación de pintura y otros tipos de revestimientos
- Reparación o modificaciones internas no autorizadas
- Daño mecánico
- Signos de entrada de objetos extraños, líquidos o insectos
- Daños causados por el incumplimiento de las regulaciones técnicas existentes, las normas estatales, las regulaciones relacionadas con el funcionamiento del hardware en una red de comunicaciones pública y otros requisitos oficiales aplicables para los parámetros de redes de alimentación, telecomunicaciones y cable, así como otros factores externos similares.

Consulte la tabla a continuación para obtener instrucciones sobre cómo encontrar la fecha de fabricación para cada modelo.


Contenido del modelo	Fecha de fabricación
	La semana de fabricación está codificada dentro del número de serie estándar de Cisco de 11 caracteres que tiene el formato LLLYYWWSSSS, en el cual: LLL es el código de ubicación alfanumérico del proveedor en Base 34 YYWW es la concatenación del código decimal del año y el número de la semana SSSS es el número de serie secuencial alfanumérico en Base 34

Información adicional

Para obtener instrucciones de instalación más detalladas, consulte las guías de instalación en el sitio web oficial de Cisco:

http://www.cisco.com/c/en/us/td/docs/security/firepower/2100/hw/guide/b_install_guide_2100.html

Lenguaje no discriminatorio

Acerca de la traducción

Book Title

Guía breve para el usuario sobre Servidores Cisco UCS de la serie E y el motor de cómputos de red Cisco UCS de la serie E

Chapter Title
