Descripción general

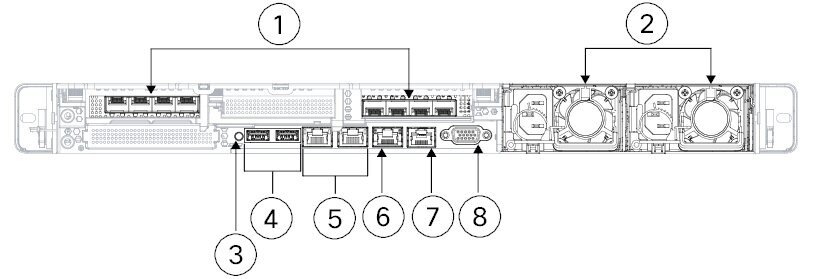

Puede implementar el clúster de Cisco Secure Workload M6 de cualquiera de las siguientes maneras:
-

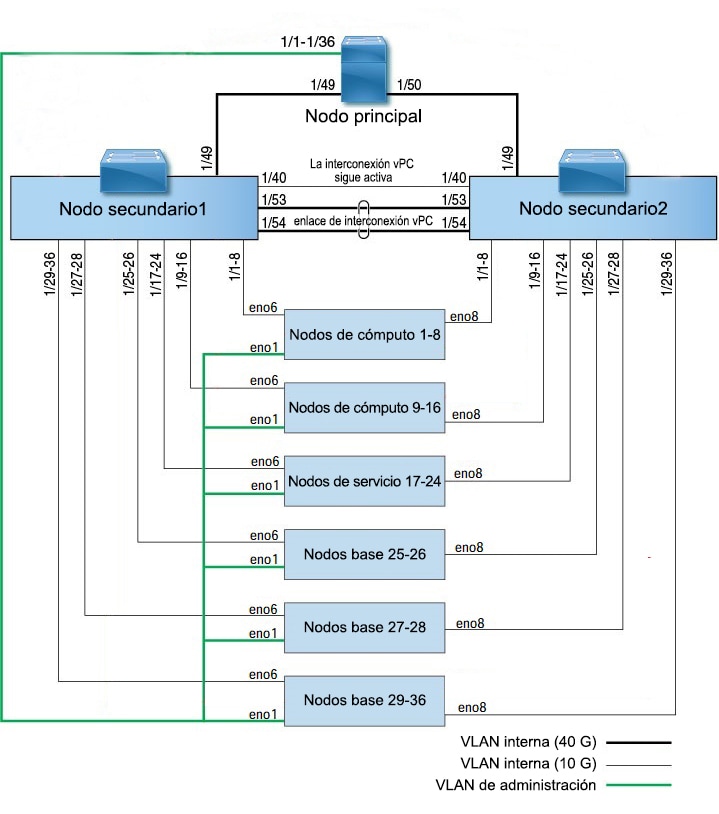

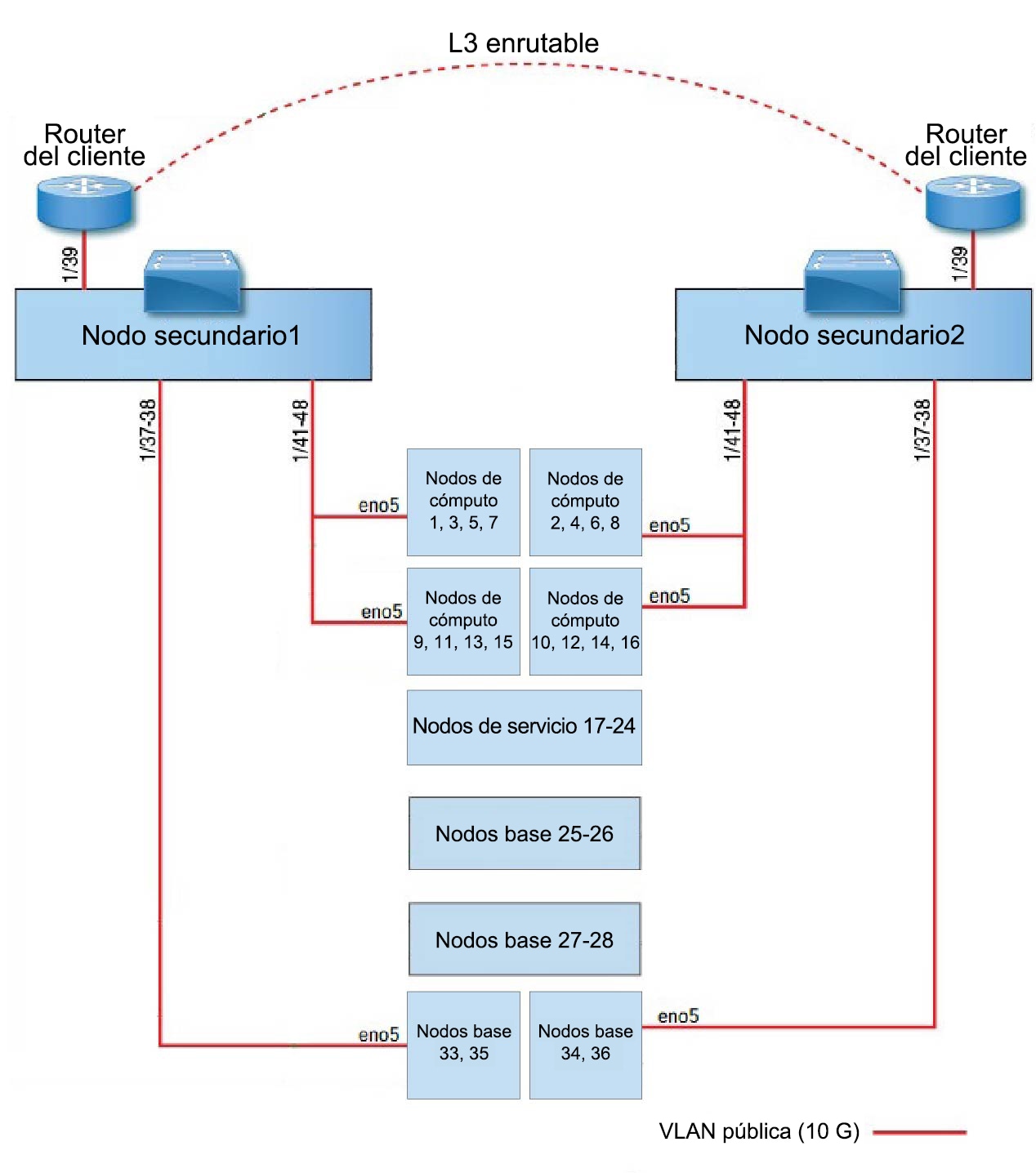

Plataforma de unidad de 39 racks (RU) de factor de forma grande (rack único C1-Workload) para centro de datos con más de 5000 servidores.
Nota
Puede implementar la plataforma de factor de forma grande en uno o dos racks según sus requisitos. Consulte las siguientes cifras de rack único y doble de C1-Workload para ver ejemplos.
-
Plataforma de 8 RU de factor de forma pequeño (C1-Workload-M) para centros de datos con menos de 5000 servidores. Consulte la figura de C1-Workload-M para ver el ejemplo.
La siguiente figura muestra la parte frontal y posterior del rack único de C1-Workload.
1 |
Parte frontal (vista del pasillo frío) |
2 |
Parte posterior (vista del pasillo caliente) |
3 |
Un switch de columna (RU 42) y dos switches de nodo secundario: nodo secundario 2 (RU 40) y nodo secundario 1 (RU 41) |
4 |
Unidades de rack abiertas (RU 37 a 39) |
5 |
16 servidores de cómputo (RU 21 a 36) |
6 |
Ocho servidores de servicio (RU 13 a 20) |
7 |
12 servidores base (RU 1 a 12) |
— |
La siguiente figura muestra la parte frontal y posterior del rack uno del rack doble de C1-Workload.
1 |
Parte frontal (vista del pasillo frío) |
2 |
Parte posterior (vista del pasillo caliente) |
3 |
Un switch para la columna (RU 42) |
4 |
Switch de nodo secundario 1 (RU 40) |
5 |
16 servidores de cómputo (RU 1 a 4 y 6 a 9) |
6 |
— |
La siguiente figura muestra la parte frontal y posterior del rack 2 del rack doble de C1-Workload.
1 |
Parte frontal (vista del pasillo frío) |
2 |
Parte posterior (vista del pasillo caliente) |
3 |
Switch de nodo secundario 2 (RU 40) |
4 |
Ocho servidores de servicio (RU 14 a 21) y 12 servidores base (RU 1 a 12) |

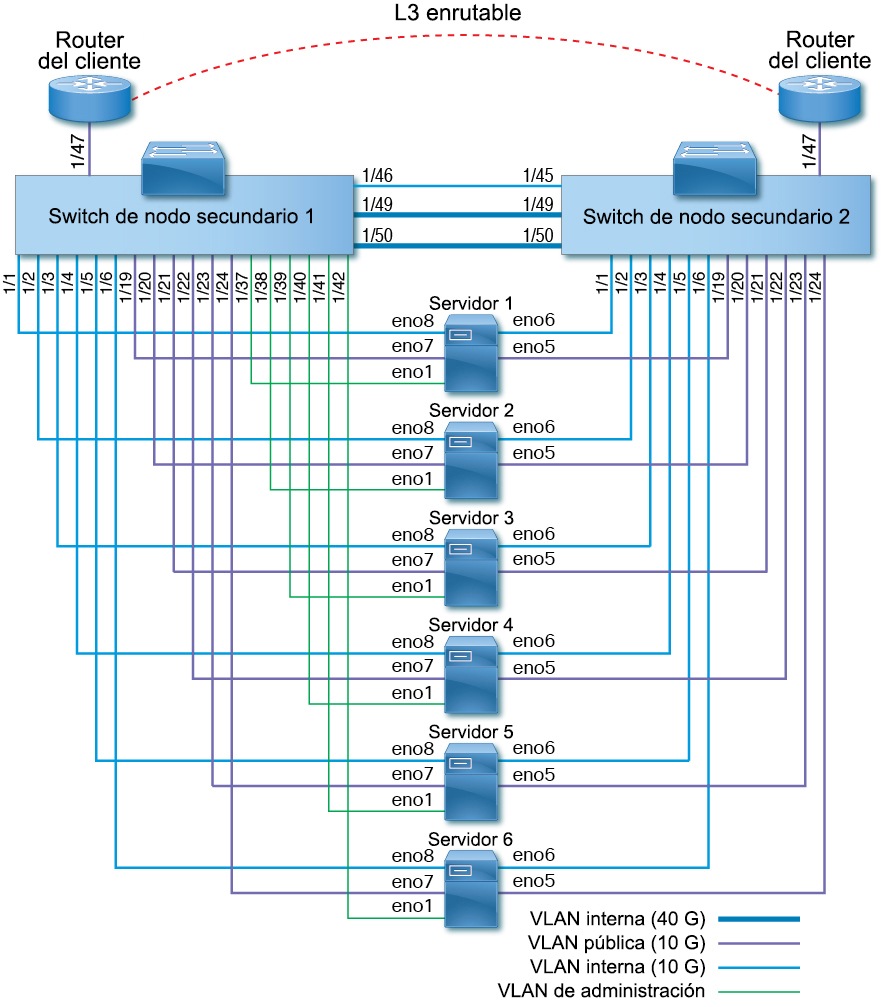

La siguiente figura muestra la parte frontal y posterior de C1-Workload-M.
1 |
Parte frontal (vista del pasillo frío) |
2 |
Parte posterior (vista del pasillo caliente) |
3 |
Switch de nodo secundario 1 (RU 12) |
4 |
Switch de nodo secundario 2 (RU 11) |
5 |
Seis servidores universales (RU 2, 3, 5, 6, 8 y 9) |
— |
