Guía breve para el usuario del gateway de voz analógica Cisco de la serie VG400

Consulte el mapa del capítulo “Descripción general” aquí

Descripción general del gateway de voz analógica Cisco de la serie VG400

Los gateways de voz analógica de alta densidad proporcionan a empresas, proveedores de servicios administrados y proveedores de servicios la capacidad para conectar directamente la red de telefonía pública conmutada (PSTN) y los equipos de telefonía existentes a los routers empresariales de Cisco.

Los módulos de puerto fijo (FXS y FXO) del gateway de voz proporcionan detección de multifrecuencia de doble tono (DTMF), compresión y descompresión de voz, generación de tonos de progreso de llamada, detección de actividad de voz (VAD), cancelación de eco y almacenamiento en búfer de fluctuación adaptativa.

El gateway de voz Cisco VG450 admite las siguientes interfaces:

  • Gigabit Ethernet (GE)

  • USB

  • Módulo de interfaz de red (NIM)

  • Interfaz de módulo de servicio de ancho único (SWSM)

  • Interfaz de módulo de servicio de doble ancho (DWSM)

El gateway de voz Cisco VG420 admite las siguientes interfaces:

  • Gigabit Ethernet (GE)

  • Puerto de consola micro USB

  • Puerto de consola RJ-45

  • Puertos FXS

  • Puertos FXO

  • Módulo de interfaz de red (NIM)

El gateway de voz Cisco VG410 admite las siguientes interfaces:

  • Gigabit Ethernet (GE)

  • Puerto de consola micro USB

  • Puerto de consola RJ-45

  • Puertos FXS

  • Puertos FXO

  • Interfaz USB tipo A

Funciones y ventajas

Cisco Voice Gateway proporciona conectividad VoIP a dispositivos analógicos, como teléfonos de escritorio analógicos, teléfonos analógicos para salas de conferencias, máquinas de fax y módems. Este gateway de voz proporciona varias mejoras con respecto a los módulos de extensión analógicos y digitales (EVM) de alta densidad anteriores de las siguientes maneras:

  • Procesador de señal digital (DSP) incorporado: los módulos de servicio FXO y FXS cuentan con un DSP incorporado y no necesitan que el router cuente con un módulo de DSP de voz de paquetes (PVDM) en la placa base. El DSP en el módulo de voz es necesario para las funciones de voz. También ofrece una cancelación de eco de hasta 128 ms de longitud de la cola del eco para condiciones de red exigentes.

  • Soporte para la inserción y extracción en línea (OIR): los módulos de servicio FXS y FXO admiten la inserción y extracción en línea (OIR), lo que reduce el tiempo de inactividad requerido para colocar módulos nuevos o de reemplazo. Los módulos de servicio se pueden insertar en la ranura del NIM del dispositivo sin apagar el gateway de voz.

  • Compatibilidad con FXS-E (bucles extendidos): los puertos FXS en los nuevos módulos admiten FXS-E con los siguientes detalles:

    • Corriente de bucle más alta (35 mA) para admitir teléfonos especializados

    • Longitud de bucle más larga para bucles con cable AWG 26, hasta 11 000 pies (3400 metros)

    • Mayor voltaje de timbre (65 Vrms, sin carga)

Además de estas características, también se admiten las siguientes:

  • Identificador de línea de participantes

  • G.711, G.729a y G.726

  • G722, iLBC

  • Detección de fax, transferencia y retransmisión (T.38)

  • Traspaso de módem

  • Detección de DTMF

  • Cancelación de eco

  • Detección de actividad de voz

  • Reducción del ruido en línea (CNG)

  • Protocolo de control en tiempo real (RTCP)

  • Protección contra impacto acústico

  • Protocolo de transporte en tiempo real (RTP)

  • Retransmisión de dígitos RFC 4733

  • Reducción de ruido

Características admitidas en Gateway de voz Cisco VG410:

  • Webex calling

  • Registros de detalles de llamadas (CDR)

  • Soporte para señalización de inicio de bucle e inicio de tierra

  • Soporte de interacción con Cisco Unified Communications Manager (CUCM): protocolo de control de cliente Skinny (SCCP), protocolo de inicio de sesión (SIP) y protocolo de control de puerta de enlace de medios (MGCP) 0.1

  • Detección de cable: prueba de línea GR909

Entre las características de FXS se incluyen:

  • Soporte para la funcionalidad FXS o DID

  • Indicador de mensaje en espera (MWI)

  • Detección de cable: prueba de línea GR909

Entre las características de FXO se incluyen:

  • Soporte para los modos de arranque por tierra y arranque por bucle

  • Información de registro de detalles de las llamadas (CDR)

  • Soporte de interacción con Cisco Unified Communications Manager (protocolo de control de cliente Skinny [SCCP]), protocolo de inicio de sesión (SIP) y protocolo de control de gateway de medios (MGCP) 0.1

  • Detección de cable

  • Protección de sobrecarga

  • Conectividad de teléfono analógico

  • Conectividad de módem y fax

Ubicación de las etiquetas

Utilice la herramienta Cisco Product Identification (CPI) para encontrar etiquetas en la plataforma. La herramienta brinda ilustraciones y descripciones detalladas de dónde se encuentran las etiquetas en los productos Cisco. Incluye las siguientes características:

  • Una opción de búsqueda que permite buscar modelos mediante una jerarquía de productos estructurada en árbol

  • Un campo de búsqueda en la página de resultados finales que facilita la búsqueda de varios productos

  • Productos de fin de venta claramente identificados en las listas de resultados

La herramienta optimiza el proceso de ubicación de etiquetas de número de serie e identificación de productos. La información del número de serie acelera el proceso de autorización y es necesaria para solicitar los servicios de soporte.

En la siguiente imagen se muestra la ubicación de las etiquetas en el gateway de voz.

El número de serie (SN), el identificador de equipo de lenguaje común (CLEI), el número de conjunto superior (TAN), la ID del producto (PID), la ID de la versión de la PID (VID) y el código de respuesta rápida (QR) están impresos en una etiqueta en la parte inferior del hardware o en la bandeja de etiquetas ubicada en el chasis.

Figura 1. Bandeja de etiquetas

1

Cubierta superior

2

PID

3

Bandeja de etiquetas

4

SN

5

CLEI

6

TAN

7

MAC

8

PID/VID

9

Código QR

Chasis del gateway de voz Cisco VG450

En las siguientes imágenes se muestran los paneles frontales y posteriores del chasis del gateway de voz Cisco VG450:

Figura 2. Panel frontal del gateway de voz VG450
Chasis VG450: panel frontal
Figura 3. Panel posterior del gateway de voz VG450
Chasis VG450: panel posterior

Chasis del gateway de voz Cisco VG420

En las siguientes imágenes se muestran las vistas del panel de E/S y el chasis del Gateway de voz Cisco VG410 que ayudan a identificar este dispositivo:

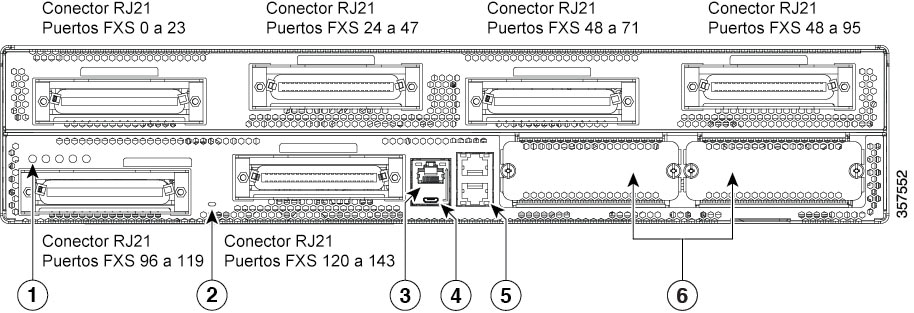

Figura 4. Vista del panel de E/S del VG420-144FXS

1

LED de estado

2

LED de FXS

3

Consola serial

4

Mini consola USB

5

Puertos Ethernet

6

Módulos NIM

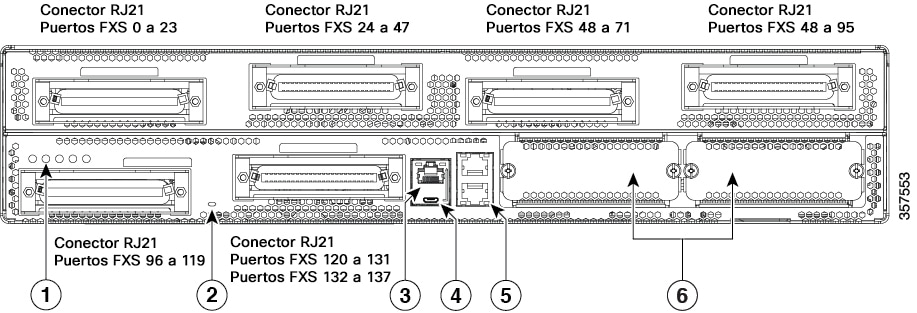

Figura 5. Vista del panel de E/S del VG420-132FXS/6FXO

1

LED de estado

2

LED de FXS

3

Consola serial

4

Mini consola USB

5

Puertos Ethernet

6

Módulos NIM

Figura 6. Vista del panel de E/S del VG420-84FXS/6FXO

1

LED de estado

2

LED de FXS/FXO

3

Consola serial

4

Mini consola USB

5

Puertos Ethernet

6

Módulos NIM

Figura 7. Lado de la bandeja/ventilador del panel

1

Terminal de puesta a tierra

2

Bandeja de ventilación extraíble

3

Interruptor de alimentación

4

PSU1

5

PSU1 (LED de alimentación)

6

PSU0 (LED de alimentación)

7

PSU0

Chasis del gateway de voz Cisco VG410

En las siguientes imágenes, se muestran las vistas del panel de E/S y el chasis del Gateway de voz Cisco VG410 que ayudan a identificar este dispositivo:

Figura 8. Vista del panel de E/S del VG410-24FXS

1

RJ 21 para puerto FXS

2

LED de FXS

3

Puerto 2X1 GE

4

Consola RJ45

5

Consola micro USB

6

Puerto USB 3.0 tipo A

7

Restablecer

8

Indicador de estado del sistema

9

Indicador de estado de la fuente de alimentación

10

Indicador de temperatura

11

Indicador de estado ambiental

Figura 9. Vista del panel de E/S del VG410-24FXS/4FXO

1

RJ 21 para puerto FXS

2

LED de FXS/FXO

3

RJ 11 para puerto FXO

4

Puerto 2X1 GE

5

Consola RJ 45

6

Consola micro USB

7

Puerto USB 3.0 tipo A

8

Restablecer

9

Indicador de estado del sistema

10

Indicador de estado de la fuente de alimentación

11

Indicador de temperatura

12

Indicador de estado ambiental

Figura 10. Vista del panel de E/S del VG410-48FXS

1

RJ 21 para puerto FXS

2

LED de FXS

3

RJ 21 para puerto FXS

4

Puerto 2X1 GE

5

Consola RJ45

6

Consola micro USB

7

Puerto USB 3.0 tipo A

8

Restablecer

9

Indicador de estado del sistema

10

Indicador de estado de alimentación

11

Indicador de temperatura

12

Indicador de estado ambiental

Indicadores LED

Tabla 1. Indicadores LED de Cisco Voice Gateway de la serie 400

LED

Color

Descripción

FUENTE DE ALIMENTACIÓN

Verde/apagado

Unidad de fuente de alimentación

Apagado: el sistema está apagado.

Verde: todas las PSU instaladas funcionan correctamente.

ALIMENTACIÓN

Verde/ámbar

Estado de la fuente de alimentación

Apagado: el sistema está apagado.

Amarillo: una fuente de alimentación en el sistema no funciona correctamente.

Verde: todas las PSU instaladas funcionan correctamente.

STAT (estado)

Verde/ámbar/rojo

Estado del sistema

Rojo: el sistema está arrancando.

Rojo intermitente: el sistema ha fallado debido a un error de integridad de hardware.

Amarillo: Rommon ha completado el arranque y el sistema está en la línea de comandos de Rommon o el software de la plataforma de arranque.

Verde: indica un funcionamiento normal del sistema.

CONSOLA USB/CONSOLA SERIAL

Verde/amarillo

Consola activa

Verde indica que el puerto de consola está activo.

CONSOLA RJ-45

Verde/amarillo

Consola serial activa

Verde indica que RJ-45 es el puerto de consola activo.

TEMP

Verde/amarillo/rojo

Apagado: el monitor no está activo.

Rojo: el sistema ha detectado un evento de sobrecorriente crítico y puede apagarse.

Amarillo intermitente: uno o más sensores de temperatura en el sistema están fuera del rango aceptable.

Verde: todos los sensores de temperatura del sistema se encuentran dentro del rango aceptable.

Ventilador

Amarillo/verde

Amarillo: uno o más ventiladores en el sistema están fuera del rango aceptable.

Verde: todos los sensores de temperatura y los ventiladores del sistema se encuentran dentro del rango aceptable.

FXS/FXO

(Estado del puerto de voz)

Verde/apagado

Verde: hay al menos una llamada activa en el módulo FXS/FXO analógico integrado.

Apagado: no hay ninguna llamada activa en el módulo FXS/FXO analógico integrado.

Especificaciones de hardware

Para ver las especificaciones técnicas y de hardware, haga clic en la referencia correspondiente mencionada en esta tabla:

Tabla 2. Especificaciones técnicas y de hardware de Gateway de voz Cisco de la serie VG400

Gateway de voz

Enlace a las especificaciones del producto

Gateway de voz de Cisco VG410

Ficha técnica de Gateway de voz Cisco VG410

Gateway de voz de Cisco VG420

Ficha técnica de Gateway de voz Cisco VG420

Gateway de voz de Cisco VG450

Ficha técnica de Gateway de voz Cisco VG450

Puesta a tierra del chasis

Para instalar la conexión a tierra del router, realice los siguientes pasos:

Antes de comenzar

Utilice un cable de cobre de tamaño AWG 10 (4 mm²) o más grueso y un terminal con ojal adecuado (lo debe proporcionar el usuario) con un diámetro interno de 1/4 pulgada (5 a 7 mm).

Procedimiento


Paso 1

Pele un extremo del cable de puesta a tierra hasta la longitud requerida por el terminal de ojal.

Paso 2

Engarce el cable de conexión a tierra al terminal de ojal con una herramienta de ondulación del tamaño adecuado.

Paso 3

Conecte el terminal de puesta a tierra o el ojal al chasis, como se muestra en la siguiente imagen. Utilice uno de los tornillos proporcionados. Apriete los tornillos a un par de 8 a 10 lb-pulgada (0,9 a 1,1 N-m).

Paso 4

Conecte el otro extremo del cable de conexión a tierra a un punto de descarga a tierra confiable y conocido en su sitio.

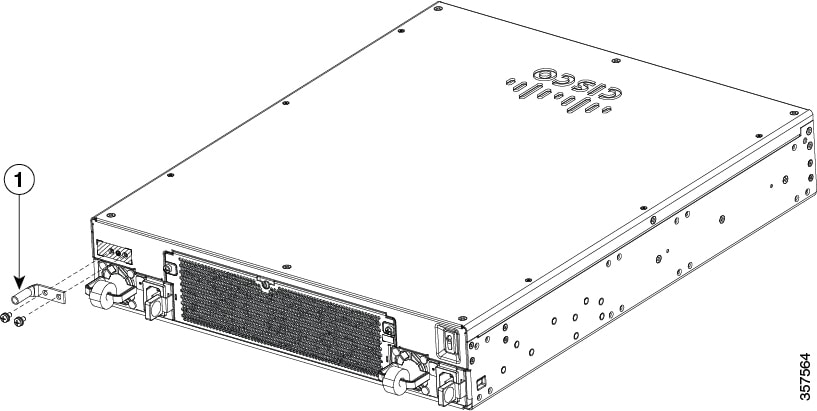

Figura 11. Puesta a tierra del chasis

En la imagen de arriba, 1 indica el terminal de puesta a tierra.


Fuente de alimentación de CA

El Gateway de voz Cisco VG420 admite la fuente de alimentación de CA PWR-VG420-650WAC. En la siguiente imagen se muestra la fuente de alimentación de CA.

Figura 12. Fuente de alimentación de CA de 650 W
Figura 13. Fuente de alimentación de CA de 650 W
Tabla 3.

1

Manija

2

Liberación de tensión

3

Pestillo

4

LED de estado

5

Socket de alimentación

Fuente de alimentación de CA

El Gateway de voz Cisco VG410 admite la fuente de alimentación de CA PWR-VG410-250WAC. En las siguientes imágenes, se muestra la fuente de alimentación de CA.

Figura 14. Fuente de alimentación de CA Gateway de voz Cisco VG410

1

Manija

2

Tira de velcro

3

Pestaña de cierre

4

LED de estado

5

Socket de alimentación

Fuente de alimentación de CC

El Gateway de voz Cisco VG420 admite el tipo de fuente de alimentación de CC PWR-VG420-650WDC. La fuente de alimentación de CC para este dispositivo se muestra en la siguiente imagen:

1

Manija

2

LED de estado

3

Cable de conexión a tierra

4

Pestillo

5

Cable conductor positivo (+)

6

Cable de conexión a tierra

7

Cable conductor negativo (–)

Colocación

Este equipo está diseñado para uso industrial y comercial en entornos libres de riesgos para la salud y la seguridad. Se permite el funcionamiento sin supervisión continua. La instalación y el mantenimiento del equipo deben estar a cargo de personal debidamente calificado con los conocimientos y las habilidades suficientes.

Producto de clase A

Este producto puede causar interferencias de radio en un entorno doméstico, en cuyo caso puede ser necesario que el usuario tome las medidas adecuadas.

Almacenamiento, transporte, venta y eliminación

Almacene el equipo en el interior en su embalaje original.

  • Rango de temperatura de almacenamiento (cuando está apagado): -40 °C a 65 °C

  • Rango de humedad relativa (cuando está apagado): 10 % a 85 % sin condensación

Transporte el equipo en su embalaje original dentro de vehículos cerrados en cualquier medio de transporte.

  • Rango de temperatura de transporte: -40 °C a 65 °C

  • Rango de humedad relativa: 10 % a 85 % sin condensación

Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.

La eliminación del equipo en el fin de la vida útil debe realizarse en cumplimiento de todas las leyes y normativas nacionales aplicables.

Qué hacer si el equipo funciona mal

Si experimenta problemas de funcionamiento del equipo o desea presentar un reclamo sobre la calidad, comuníquese con su proveedor de equipos.

También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial:

https://www.cisco.com/c/es_mx/index.html

La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.

La garantía y el soporte de servicio no se aplican al equipo en los siguientes casos:

  • Si ha sufrido cambios, modificaciones, manejo incorrecto, destrucción o daños debido a cualquiera de las siguientes condiciones:

    • Causas naturales

    • Exposición ambiental

    • No tomar las medidas requeridas

    • Negligencia, actos intencionales o uso indebido

    • Uso para fines distintos a los especificados en la documentación correspondiente

    • Acto u omisión de un tercero

    • Signos de haber sido sometido a fuego, agua, sustancias químicas, incluyendo pero no limitado a la aplicación de pintura y otros tipos de revestimientos

    • Reparación o modificaciones internas no autorizadas

    • Daño mecánico

    • Signos de entrada de objetos extraños, líquidos o insectos

    • Daños causados por el incumplimiento de las regulaciones técnicas existentes, las normas estatales, las regulaciones relacionadas con el funcionamiento del hardware en una red de comunicaciones pública y otros requisitos oficiales aplicables para los parámetros de redes de alimentación, telecomunicaciones y cable, así como otros factores externos similares.

Consulte la tabla a continuación para obtener instrucciones sobre cómo encontrar la fecha de fabricación para cada modelo.

Contenido del modelo

Fecha de fabricación

La semana de fabricación está codificada dentro del número de serie estándar de Cisco de 11 caracteres que tiene el formato LLLYYWWSSSS, en el cual:

LLL es el código de ubicación alfanumérico del proveedor en Base 34

YYWW es la concatenación del código decimal del año y el número de la semana

SSSS es el número de serie secuencial alfanumérico en Base 34
