Este punto de acceso es compatible con los productos basados en el controlador inalámbrico Cisco Catalyst 9800 y tiene las siguientes características:

• Memoria DDR4 de 2 GB, NAND Flash de 1 GB

• Radio tribanda, compatibilidad con doble banda: ranura 0 de 2,4 GHz, ranura 1 de 5 GHz y ranura 2 de 5/6 GHz

• MIMO 4x4 con cuatro flujos espaciales

• 8 conectores hembra tipo N para WiFi, 1 conector hembra TNC para GNSS, radio IoT multiprotocolo, radio auxiliar, barómetro

• La radio con bluetooth de baja energía (BLE) admite casos de uso relacionados con IoT, como el seguimiento de ubicación y la orientación

• Modo de funcionamiento: Cisco URWB, WGB o AP

• 1 puerto Ethernet de cobre multigigabit (mGig) (compatible con PoE, incluidos IEEE 802.3at/bt, Cisco UPoE, 100 Mbps/1 Gbps/2,5 Gbps/5 Gbps)

• 1 interfaz SFP: admite hasta 10 Gbps

  Nota	Para el módulo de fibra SFP de 10 G, el PID SFP-10G-LR10-I de Cisco garantiza el rendimiento con el punto de acceso Catalyst IW9167E.

• Adaptador M12 opcional para interfaces de red y alimentación

  Nota	El adaptador M12 no es compatible con el punto de acceso Catalyst IW9167EH-HZ de Cisco.

• Opciones de entrada de alimentación doble: entrada PoE y 24-48 V CC

• Resistencia al agua y al polvo: IP 66/67

• Reforzado para resistir golpes, vibraciones y temperaturas extremas

• Temperatura de funcionamiento:

  • -40 °C a 70 °C sin carga solar

  • Admite el arranque en frío a -40 °C y extiende el funcionamiento a -50 °C

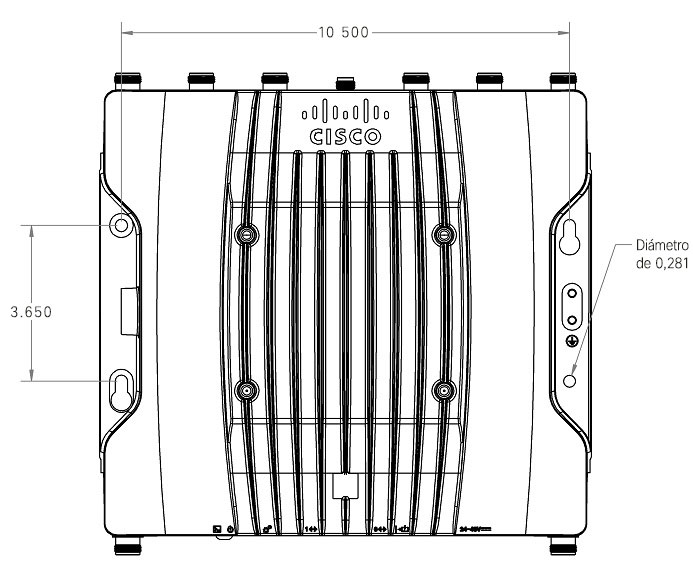

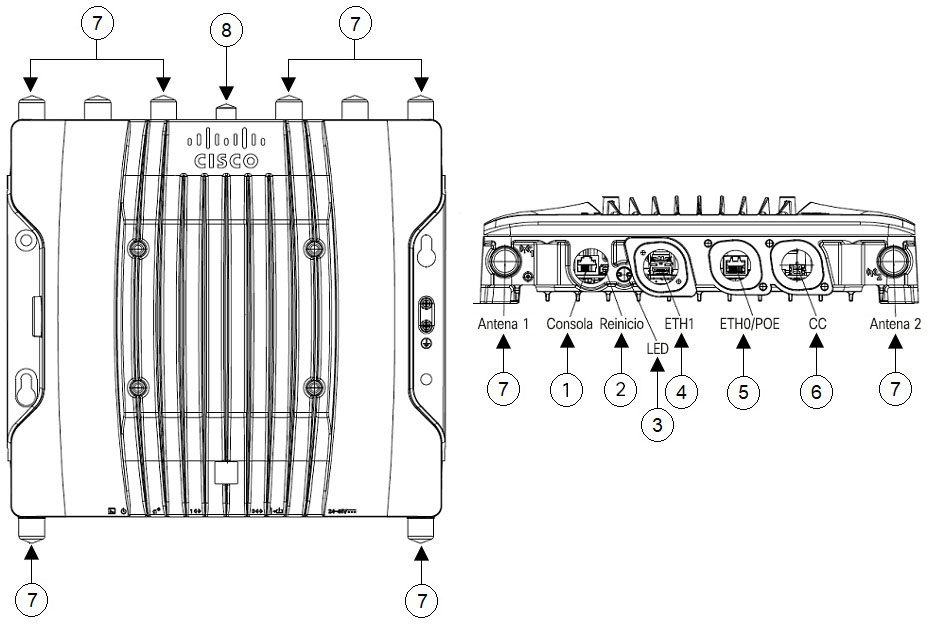

Las siguientes imágenes muestran los puertos y conectores disponibles en el AP:

1	Puerto de consola (RJ-45)	2	Botón para reiniciar el sistema Para obtener más información sobre cómo usar el botón Reiniciar, consulte Uso del botón Reiniciar.
3	LED de estado	4	Ethernet multigigabit SFP (cobre) de 100 M/1000 M/10 G/M12 de código X o SFP (fibra) de 1 G/10 G Nota   El puerto de código X M12 con el adaptador M12-RJ45 puede admitir una velocidad de hasta 2,5 G.
5	Entrada Ethernet multigigabit 100 M/1000 M/2,5 G/5 G (RJ-45)/PoE+ de detección automática de M12 de código X (802.3at/bt), entrada UPOE Nota   El puerto de código X M12 con el adaptador M12-RJ45 puede admitir una velocidad de hasta 2,5 G.	6	Entrada de alimentación de CC (Micro-Fit o M12 de código A de 4 pines con un adaptador M12)
7	Puertos de antena	8	Puerto GNSS

Los puntos de acceso de la serie Cisco Catalyst IW9167 son compatibles con las siguientes fuentes de alimentación:

• Entrada de alimentación de CC: 24 a 48 V CC, 2,0 a 0,9 A

  Nota	Use un cable de CC de calibre 18 AWG o mayor.

• Entrada de alimentación por Ethernet (PoE): 42,5 a 57 V CC, 1,0 a 0,7 A

  802.3at (PoE+), 802.3bt (PoE++), PoE de Cisco Universal (Cisco UPOE®) Para obtener más información, consulte Alimentación del punto de acceso.

  Nota	Use un cable de Ethernet CAT5e o superior, con un cable de línea de telecomunicaciones de calibre 24 AWG o mayor.

Advertencia

Declaración 1033: Fuente de alimentación de CC SELV-IEC 60950/ ES1–IEC 62368 Para reducir el riesgo de descarga eléctrica, conecte la unidad solo a un suministro eléctrico de CC que cumpla los requisitos de voltaje extrabajo de seguridad (SELV) de las normas de seguridad basadas en IEC 60950 o los requisitos ES1 de las normas de seguridad basadas en IEC 62368.

Inyectores de corriente

El punto de acceso Cisco Catalyst IW9167E de alta resistencia es compatible con los siguientes inyectores de corriente:

• IW-PWRINJ-60RGDMG=: en funcionamiento: –40 °C a 70 °C. Reducción de potencia de 60 W a 70 °C y de 65 W a 65 °C. Admite velocidades de 100 M/1 G/2,5 G/5 G/10 G.

• AIR-PWRINJ-60RGD1=: en funcionamiento: -40 °C a 50 °C, 60 W. Admite velocidades de 10 M/100 M/1 G.

• AIR-PWRINJ-60RGD2=: en funcionamiento: -40 °C a 50 °C, 60 W. Admite velocidades de 10 M/100 M/1 G.

Precaución

Cuando el AP se instala en exteriores o en un lugar húmedo o mojado, el circuito de CA que lo alimenta debe contar con protección contra fallas de conexión a tierra (GFCI), según lo exige el Artículo 210 del National Electrical Code (NEC).

Puertos Ethernet (PoE)

El AP admite un puerto uplink Ethernet (también para PoE de entrada). El cable de Ethernet se utiliza conector RJ-45 (con protección contra la intemperie) para enviar y recibir datos de Ethernet y, opcionalmente, suministrar alimentación en línea desde el inyector de corriente o un puerto de switch con la alimentación adecuada.

Consejo

El AP detecta las señales de alimentación y Ethernet y cambia automáticamente los circuitos internos para que coincidan con las conexiones de los cables.

El punto de acceso Catalyst IW9167EH tiene ocho conectores hembra de tipo N para admitir varias opciones de antena, como las antenas de identificación automática (SIA) en tres puertos SIA designados, las antenas de doble banda y las antenas de banda única.

Cada paquete de AP contiene los siguientes artículos:

• Un punto de acceso Catalyst IW9167EH

• Kit de puesta a tierra con inhibidor de óxido

• Un prensaestopas PG13,5

• Cinta de protección contra la intemperie

Solicite los siguientes accesorios por separado a Cisco:

• Soportes de montaje de AP

  Tabla 7. Soporte de montaje compatible para los modelos de punto de acceso Catalyst IW9167EH y -HZ

  PID de Cisco	Descripción
  AIR-ACCDMK3700=	Soporte de montaje en riel DIN

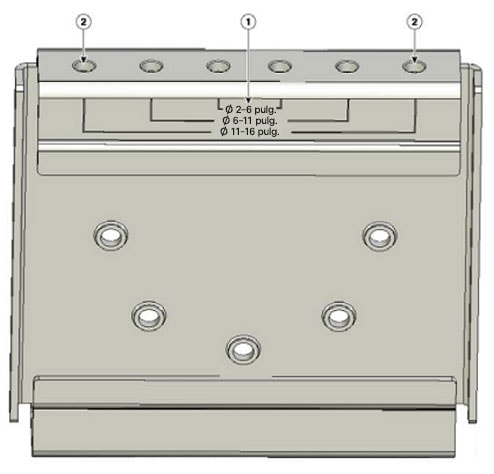

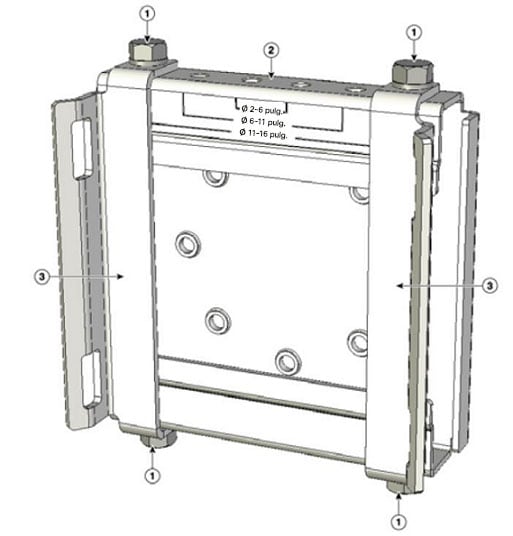

  AIR-ACCPMK3700=	Soporte de montaje en poste (para postes de 2 a 3,2 pulgadas o 5 a 8 cm de diámetro)
  AIR-ACCPMK3700-2=	Soporte de montaje en poste (para postes de 2 a 16 pulgadas o 5 a 41 cm de diámetro)

• Kits de accesorios

  PID de Cisco	Descripción	Restricciones de uso
  AIR-SFP-KIT1=	Kit de prensaestopas para puerto SFP (cantidad: 5)	—
  IW-ACC-M12ETH=	Adaptador, código X M12 a conector Ethernet RJ45	No se aplica al uso de Hazloc
  IW-ACC-M12PWR=	Adaptador, M12 de 4 pines código A a conector de alimentación Micro-Fit	No se aplica al uso de Hazloc
  IW-ACC-M12SPCR1=	Espaciador para M12 cuando se utiliza en el puerto SFP (cantidad: 5)	No se aplica al uso de Hazloc

• Cables M12

  PID de Cisco	Descripción
  CAB-PWR-M12-10=	Cable de alimentación de CC M12, 4 pines, código A, 10 pies (3 m)
  CAB-RJ45-M12-10=	Cable de Ethernet M12 a RJ-45, 8 pines, código X, 10 pies (3 m)
  CAB-ETHM12-M12-10=	Cable de Ethernet M12 a M12, 8 pines, código X, 10 pies (3 m)

• Adaptadores coaxiales de radiofrecuencia

  PID de Cisco	Descripción
  AIR-ACC370-NF-NF=	Adaptador de radiofrecuencia N(h) a N (h) de CC de 11 GHz

• Cables coaxiales de RF

  PID de Cisco	Descripción
  CAB-L400-5-N-N=	LMR-400-DB de 5 pies (150 cm), N (macho)-STR a N (macho)-R/A
  CAB-L400-5-N-NS=	LMR-400-DB de 5 pies (150 cm), N (macho)-STR a N (macho)-STR
  AIR-CAB010LL-N=	LMR-400-DB de 10 pies (3 m) , N (macho)-STR a N (macho)-STR
  CAB-L400-20-N-N=	LMR-400-DB de 20 pies (6 m), N (macho)-STR a N (macho)-RA
  AIR-CAB025HZ-N=	LMR-400-DB/FR/CMR de 25 pies (8 m), N (macho)-STR a N (macho)-RA
  CAB-L600-30-N-N=	LMR-600-DB de 30 pies (9 m), N (macho)-STR a N (macho)-RA
  CAB-L240-10-Q-N=	LMR-240-FR/CMR de 10 pies (3 m), N (macho)-STR a QMA (macho)-RA
  CAB-L240-15-Q-N=	LMR-240-FR/CMR de 15 pies (8 m), N (macho)-STR a QMA (macho)-RA
  CAB-L240-20-Q-N=	LMR-240-FR/CMR de 20 pies (9 m), N (macho)-STR a QMA (macho)-RA

• Pararrayos

  Pararrayos	Descripción
  CGR-LA-NF-NF=	Kit de pararrayos, conectores N (hembra)
  CGR-LA-NM-NF=	Kit de pararrayos, N (macho) a N (hembra)
  ACC-LA-G-TM-TF=	Kit de pararrayos, TNC (macho) a TNC (hembra) para GNSS

• Adaptador de alimentación e inyectores de alimentación cuando PoE no está disponible

  Fuente de alimentación	Descripción
  IW-PWRADPT-MFIT4P=	Adaptador de alimentación, CA-CC, conector Micro-Fit de 4 pines
  IW-PWRADPT-MFITIN=	Adaptador de alimentación, CA-CC, conector Micro-Fit de 4 pines, uso en India
  IW-PWRINJ-60RGDMG=	Inyector de corriente, 60 W, 5GE para exteriores
  AIR-PWRINJ-60RGD1=	Inyector de corriente nominal para exteriores de 60 W, con enchufe de alimentación de CA para América del Norte. Para obtener más información, consulte la ficha técnica del inyector de corriente.
  AIR-PWRINJ-60RGD2=	Inyector de corriente nominal para exteriores de 60 W, versión internacional con cable de extremos romos. Para obtener más información, consulte la ficha técnica del inyector de corriente.

Antes de montar e implementar el punto de acceso, le recomendamos que realice un estudio del sitio (o use la herramienta de planificación del sitio) para determinar la mejor ubicación para instalarlo.

Debe tener disponible la siguiente información sobre su red inalámbrica:

• Ubicaciones del punto de acceso

• Opciones de montaje del punto de acceso: en una pared vertical u horizontal o en un poste

• Opciones de alimentación del punto de acceso (use cualquiera de las siguientes opciones para alimentar el AP):

  • Entrada de alimentación de CC

  • Inyector de corriente aprobado por Cisco

  • 802.3at (PoE+), 802.3bt y PoE de Cisco Universal (Cisco UPOE)

• Temperatura de funcionamiento: de -40 °C a 70 °C (-40 °F a 158 °F) con carga solar y aire inmóvil.

• Acceso a la consola mediante el puerto de consola

  Le recomendamos que use un cable de consola de un metro, o menos, de longitud.

  Nota	El AP puede tener problemas durante el arranque si usa un cable de consola sin terminación (no conectado a ningún dispositivo o terminal) o un cable de consola de más de un metro de longitud.

Le recomendamos que confeccione un mapa del sitio que muestre las ubicaciones de los puntos de acceso para que pueda registrar las direcciones MAC del dispositivo de cada ubicación y devolverlas a la persona que planifica o administra su red inalámbrica.

Si desea conectar un adaptador de alimentación (IW-PWRADPT-MFIT4P=) al punto de acceso en un poste con el soporte de montaje AIR-ACCPMK3700= o AIR-ACCPMK3700-2=, siga los procedimientos de las siguientes secciones.

El AP admite estas fuentes de alimentación:

• Alimentación de CC: 24 a 48 V CC

• Alimentación por Ethernet (PoE)

El AP puede alimentarse a través de la entrada de PoE desde un inyector de corriente en línea o un puerto de switch con la alimentación adecuada. Según la configuración y el dominio reglamentario, la alimentación requerida para el funcionamiento completo es 802.3bt o UPOE.

Para obtener más información, consulte Fuentes de energía.

Este AP admite conexiones de datos a través del puerto Ethernet y el puerto de factor de forma pequeño enchufable (SFP).

Si utiliza el puerto SFP para entregar datos a través de un cable de fibra óptica, el AP debe recibir alimentación de CC, un adaptador de alimentación, una fuente de alimentación PoE+ o un inyector de corriente.

La ubicación del indicador LED de estado del AP se muestra en Conectores y puertos.

Nota

En cuanto a los colores de estado del indicador LED, se espera que haya pequeñas variaciones en la intensidad del color y el tono de una unidad a otra. Esto se encuentra dentro del rango normal de las especificaciones del fabricante del indicador LED y no es un defecto. Sin embargo, la intensidad del indicador LED se puede cambiar a través del controlador.

El indicador LED de estado del AP indica varias condiciones, que se describen en la siguiente tabla.

El AP puede no unirse a un controlador por muchas razones, como una autorización de Radius pendiente; certificados autofirmados que no están habilitados en el controlador; o falta de coincidencia entre los dominios reglamentarios del AP y del controlador, entre otras.

El software del controlador le permite configurar el AP para que envíe todos los errores relacionados con CAPWAP a un servidor syslog. No tiene que habilitar ningún comando de depuración en el controlador. Vea todos los mensajes de error de CAPWAP del propio servidor syslog.

El AP no se mantiene en el controlador hasta que recibe una solicitud de incorporación a CAPWAP del AP. Por lo tanto, puede ser complicado determinar por qué se rechazó la solicitud de detección de CAPWAP de un AP en particular. Para solucionar este tipo de problemas de unión sin habilitar los comandos de depuración de CAPWAP en el controlador, el controlador recopila información de todos los AP que envían un mensaje de detección y retiene la información de cualquier AP que se haya unido correctamente.

El controlador recopila toda la información relacionada con la unión para cada AP que envía una solicitud de detección de CAPWAP al controlador. La recopilación comienza con el primer mensaje de detección recibido del AP y finaliza con la última carga útil de configuración enviada desde el controlador al AP.

Cuando el controlador retiene la información relacionada con la unión para la cantidad máxima de AP, no recopila información para más AP.

Un AP envía todos los mensajes de syslog a la dirección IP 255.255.255.255 de manera predeterminada.

También puede configurar un servidor DHCP para que devuelva una dirección IP del servidor syslog al AP mediante la opción 7 en el servidor. Luego, el AP comienza a enviar todos los mensajes de syslog a esta dirección IP.

Puede configurar el servidor syslog para los AP y ver la información de unión de los AP solo desde la interfaz CLI del controlador.

Tenga en cuenta estos lineamientos cuando use el AP:

• El AP solo puede comunicarse con los controladores Cisco.

• El AP no admite servicios de dominio inalámbricos (WDS) y no puede comunicarse con dispositivos WDS. Sin embargo, el controlador al que se conecta el AP proporciona funcionalidades equivalentes a las de WDS.

• CAPWAP no admite capa 2. El AP debe obtener una dirección IP y detectar el controlador mediante capa 3, DHCP, DNS o difusión de subred IP.

• El puerto de consola del AP está habilitado para fines de monitoreo y depuración. Todos los comandos de configuración se deshabilitan cuando el AP está conectado a un controlador.

Las advertencias traducidas se encuentran en las “Advertencias de seguridad traducidas” para los puntos de acceso Cisco Catalyst, disponibles en Cisco.com.

Advertencia

Declaración 1071: Definición de advertencia INSTRUCCIONES DE SEGURIDAD IMPORTANTES Antes de manipular cualquier equipo, debe ser consciente de los peligros que entraña la corriente eléctrica y familiarizarse con los procedimientos estándar de prevención de accidentes. Lea las instrucciones de instalación antes de usar, instalar o conectar el sistema a la fuente de alimentación. Utilice el número de declaración que aparece al principio de cada declaración de advertencia para localizar su traducción en las advertencias de seguridad traducidas de este dispositivo. GUARDE ESTAS INSTRUCCIONES

Advertencia

Declaración 1005: Disyuntor Este equipo utiliza el sistema de protección contra cortocircuitos (o sobretensión) del edificio. Para reducir el riesgo de choque eléctrico o incendio, asegúrese de que el dispositivo de protección no tenga un nivel de disparo superior a: 20 A

Advertencia

Declaración 9001: Eliminación del producto Al desechar este producto deben tenerse en cuenta todas las leyes y normativas nacionales.

Precaución

Asegúrese de conectar el cable de alimentación del adaptador de alimentación a un tomacorriente con conexión a tierra.

Advertencia

Declaración 1074: Cumplimiento de los códigos eléctricos locales y nacionales Para reducir el riesgo de descarga eléctrica o incendio, la instalación del equipo debe cumplir con los códigos eléctricos locales y nacionales.

Advertencia

Declaración 1008: Producto láser de clase 1 Este producto es un producto láser de clase 1.

Por seguridad y para lograr una buena instalación, lea y siga estas precauciones de seguridad:

Nota	El rango de presión atmosférica de funcionamiento recomendado para el dispositivo Ex debe ser de 80 kPa (0,8 bar) a 110 kPa (1,1 bar).

• Seleccione el sitio de instalación teniendo en cuenta la seguridad y el rendimiento. Recuerde que las líneas de energía eléctrica y las líneas telefónicas se parecen. Por seguridad, presuponga que cualquier línea aérea puede causar la muerte.

• Llame a su compañía de energía eléctrica. Cuénteles sus planes y pídales que vayan a ver la instalación que propone.

• Planifique la instalación de forma cuidadosa y exhaustiva antes de comenzar. La elevación exitosa de un mástil o una torre es en gran medida una cuestión de coordinación. Cada persona debe tener asignada una tarea específica y debe saber qué hacer y cuándo hacerlo. Una persona debe estar a cargo de la operación para dar instrucciones y detectar signos de problemas.

• Al instalar el AP o las antenas, recuerde lo siguiente:

  • No utilice una escalera de metal.

  • No trabaje en un día lluvioso o ventoso.

  • Vístase adecuadamente: zapatos con suelas y tacones de goma, guantes de goma, camisa o chaqueta de mangas largas.

• Use una cuerda para levantar el punto de acceso. Si el conjunto comienza a caer, aléjese de él y déjelo caer.

• En caso de que alguna parte del sistema de antena entre en contacto con una línea de alimentación, no la toque ni la quite por su cuenta. Llame a la compañía eléctrica local para que la eliminen de manera segura.

Si ocurriera un accidente, solicite ayuda de emergencia calificada de inmediato.

• Antes de Instalar una antena, comuníquese con su representante de cuenta de Cisco para que le explique qué método de montaje utilizar para el tamaño y el tipo de antena que está a punto de instalar.

• Seleccione el sitio de instalación teniendo en cuenta la seguridad y el rendimiento. Recuerde que las líneas de energía eléctrica y las líneas telefónicas se parecen. Para su seguridad, suponga que cualquier línea aérea puede causarle la muerte.

• Comuníquese con su compañía de energía eléctrica. Cuénteles sus planes y pídales que vayan a ver la instalación que propone.

• Planifique la instalación de forma cuidadosa y completa antes de comenzar. Cada persona involucrada en una instalación debe tener asignada una tarea específica y debe saber qué hacer y cuándo hacerlo. Una persona debe estar a cargo de la operación para dar instrucciones y detectar signos de problemas.

• A la hora de instalar su antena, tenga en cuenta los siguientes lineamientos:

  • No utilice una escalera de metal

  • No trabaje en un día lluvioso o ventoso

  • Vístase adecuadamente: use zapatos con suelas y tacones de goma, guantes de goma y una camiseta de mangas largas o una chaqueta

• Si el ensamblaje comienza a caer, aléjese de él y déjelo caer. Debido a que la antena, el mástil, el cable y los alambres de sujeción de metal son excelentes conductores de corriente eléctrica, incluso el más mínimo contacto de cualquiera de estas piezas con una línea de alimentación completa la ruta eléctrica a través de la antena y el instalador.

• Si alguna parte del sistema de antena entra en contacto con una línea de alimentación, no la toque ni intente quitarla por su cuenta. Llame a su compañía eléctrica local para que la retiren de manera segura.

• Si ocurriera un accidente con las líneas eléctricas, solicite ayuda de emergencia calificada de inmediato.

Las radios de las unidades exteriores (puentes) tienen niveles de potencia de transmisión más altos que las radios de las unidades interiores (AP). Cuando se prueban radios de alta potencia en un enlace, se debe evitar superar el nivel máximo de entrada de recepción del receptor. En niveles superiores al rango de funcionamiento normal, el rendimiento de la tasa de error de paquetes (PER) se ve degradado. A niveles aún más altos, el receptor puede sufrir daños permanentes. Para evitar daños en el receptor y la degradación de la PER, puede utilizar una de las siguientes técnicas:

• Separe las antenas omnidireccionales al menos 2 pies (0,6 m) para evitar daños en el receptor o al menos 25 pies (7,6 m) para evitar la degradación de la PER.

Nota	Estas distancias suponen pérdida de trayectoria en espacio libre y son estimaciones conservadoras. Las distancias de separación requeridas para niveles de daño y degradación del rendimiento en implementaciones reales son menores si las condiciones no son de línea de visión obstruida.

• Reduzca la potencia de transmisión configurada al nivel mínimo.

• Use antenas direccionales y manténgalas alejadas unas de otras.

• Conecte las radios entre sí utilizando una combinación de atenuadores, combinadores o divisores para lograr una atenuación total de al menos 60 dB.

En un banco de pruebas radiado, la ecuación siguiente muestra cómo se relacionan la potencia de transmisión, la ganancia de la antena, la atenuación y la sensibilidad del receptor:

txpwr + tx gain + rx gain - [attenuation due to antenna spacing] < max rx input level
Where:
txpwr = Radio transmit power level
tx gain = transmitter antenna gain
rx gain = receiver antenna gain

En un banco de pruebas conducido, la siguiente ecuación describe las relaciones entre la potencia de transmisión, la ganancia de la antena y la sensibilidad del receptor:

txpwr - [attenuation due to coaxial components] < max rx input level

Precaución

En ningún caso debe conectar el puerto de antena de un AP al puerto de antena de otro AP sin utilizar un atenuador de RF. Si conecta puertos de antena, no debe superar el nivel máximo de recepción soportable de 0 dBm. Nunca supere los 0 dBm, ya que podría dañar el punto de acceso. El uso de atenuadores, combinadores y divisores con una atenuación total de al menos 60 dB garantiza que el receptor no sufra daños y que el rendimiento de la PER no se vea degradado.

Cada aplicación de red es una instalación única. Antes de instalar varios puntos de acceso, debe realizar una inspección del sitio para determinar el uso óptimo de los componentes de redes y maximizar el alcance, la cobertura y el rendimiento de la red.

Las inspecciones del sitio permiten detectar problemas que pueden resolverse antes de que la red entre en funcionamiento. Dado que 802.11a/b/g/n/ac/ax opera en un espectro sin licencia, puede haber fuentes de interferencia procedentes de otros dispositivos inalámbricos 802.11a (especialmente en edificios con varios abonados) que podrían degradar sus señales 802.11. Una inspección del sitio puede determinar si dicha interferencia existe en el momento de la implementación.

Al realizar una inspección del sitio, tenga en cuenta las siguientes condiciones ambientales y de funcionamiento:

• Velocidades de datos: la sensibilidad y el rango son inversamente proporcionales a las velocidades de bits de datos. El alcance de radio máximo se logra a la velocidad de datos más baja viable. Se produce una disminución en la sensibilidad del receptor a medida que aumentan los datos de radio.

• Tipo y ubicación de la antena: la configuración correcta de la antena es un factor fundamental para maximizar el alcance de la radio. Como regla general, el alcance aumenta en proporción a la altura de la antena. Sin embargo, no coloque la antena más alta de lo necesario, ya que la altura adicional también aumenta la posible interferencia de otros sistemas de radio sin licencia y disminuye la cobertura inalámbrica desde el suelo.

• Entorno físico: las áreas despejadas o abiertas proporcionan un mejor alcance de radio que las áreas cerradas o abarrotadas.

• Obstrucciones: las obstrucciones físicas, como edificios, árboles o colinas, pueden afectar el rendimiento de los dispositivos inalámbricos. Evite colocar los dispositivos en un lugar donde haya una obstrucción entre las antenas emisoras y receptoras.

• ¿A qué distancia está el enlace inalámbrico?

• ¿Se realizó una inspección previa del sitio?

• ¿Tiene una zona de Fresnel despejada entre los puntos de acceso o la línea de visión de radio?

• ¿Cuál es la velocidad de datos mínima aceptable dentro del enlace?

• ¿Tiene la antena correcta (si se ofrece más de una antena)?

• ¿Tiene los permisos adecuados, si es necesario?

• ¿Está siguiendo los procedimientos y las prácticas de seguridad adecuados?

• ¿Configuró los puntos de acceso antes de ir al sitio? Siempre es más fácil resolver primero los problemas de configuración o de los dispositivos.

• ¿Cuenta con las herramientas y los equipos adecuados para completar la inspección?

Este producto es para ser utilizado …Catalyst serie IW9167 aborda la creciente necesidad de proporcionar conectividad inalámbrica confiable para aplicaciones de misión crítica a medida que las organizaciones automatizan procesos y operaciones. Viene con tres radios 4x4 en un diseño resistente con clasificación IP67 y repleto de funciones avanzadas. El dispositivo tiene clasificación IP67 y está reforzado para resistir golpes, vibraciones y temperaturas extremas. Admite protocolos industriales y certificaciones industriales.

Este es un producto para exteriores.

Este producto está diseñado principalmente para su uso en un entorno industrial.

Este producto no está destinado a ser utilizado en atmósferas explosivas potenciales (ATEX).

Este equipo no se puede utilizar como dispositivo médico para realizar funciones de diagnóstico, monitoreo y tratamiento, etc., como se define en la Directiva Médica 93/42EEC. Sin embargo, el dispositivo cumple con los requisitos de EMC de la Directiva Médica 93/42 / CEE y, como tal, se puede utilizar para otras aplicaciones en un entorno médico.

El funcionamiento de este equipo está sujeto a las dos condiciones siguientes:

• Es posible que este equipo o dispositivo no cause interferencias perjudiciales y

• Este equipo debe aceptar cualquier interferencia, incluida la que pueda causar su funcionamiento no deseado.

Consulte el Manual del usuario para configurar correctamente el equipo de modo que el funcionamiento en exteriores solo se realice en 5 470 MHz a 5 725 MHz.

Este equipo está diseñado para uso industrial y comercial en entornos libres de riesgos para la salud y la seguridad. Se permite el funcionamiento sin supervisión continua. La instalación y el mantenimiento del equipo deben estar a cargo de personal debidamente calificado con los conocimientos y las habilidades suficientes.

Este producto puede causar interferencias de radio en un entorno doméstico, en cuyo caso puede ser necesario que el usuario tome las medidas adecuadas.

Almacene el equipo en el interior en su embalaje original.

• Rango de temperatura de almacenamiento (cuando está apagado): -40 °C a 85 °C (-40 °F a 185 °F)

Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.

La eliminación del equipo en el fin de la vida útil debe realizarse en cumplimiento de todas las leyes y normativas nacionales aplicables.

Si experimenta problemas de funcionamiento del equipo o desea presentar un reclamo sobre la calidad, comuníquese con su proveedor de equipos.

También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial:

https://www.cisco.com/c/es_mx/index.html

La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.

La garantía y el soporte de servicio no se aplican al equipo en los siguientes casos:

• Si ha sufrido cambios, modificaciones, manejo incorrecto, destrucción o daños debido a cualquiera de las siguientes condiciones:

  • Causas naturales

  • Exposición ambiental

  • No tomar las medidas requeridas

  • Negligencia, actos intencionales o uso indebido

  • Uso para fines distintos a los especificados en la documentación correspondiente

  • Acto u omisión de un tercero

  • Signos de haber sido sometido a fuego, agua, sustancias químicas, incluida pero no limitada a la aplicación de pintura y otros tipos de revestimientos

  • Reparación o modificaciones internas no autorizadas

  • Daño mecánico

  • Signos de entrada de objetos extraños, líquidos o insectos

  • Daños causados por el incumplimiento de las regulaciones técnicas existentes, las normas estatales, las regulaciones relacionadas con el funcionamiento del hardware en una red de comunicaciones pública y otros requisitos oficiales aplicables para los parámetros de redes de alimentación, telecomunicaciones y cable, así como otros factores externos similares

Consulte la tabla a continuación para obtener instrucciones sobre cómo encontrar la fecha de fabricación para cada modelo.

Para obtener instrucciones de instalación más detalladas, consulte las guías de instalación en el sitio web oficial de Cisco:

Guía de instalación del hardware: https://www.cisco.com/c/en/us/td/docs/wireless/outdoor_industrial/iw9167/hardware/installation/b-iw9167eh-hig.html

Recursos del producto: https://www.cisco.com/c/en/us/support/wireless/catalyst-iw9167-series/series.html
