Introducción

Este documento describe los pasos necesarios para reemplazar un servidor controlador defectuoso en una configuración Ultra-M que aloja funciones de red virtual (VNF) de StarOS.

Antecedentes

Ultra-M es una solución de núcleo de paquetes móviles virtualizados previamente empaquetada y validada que se ha diseñado para simplificar la implementación de VNF. OpenStack es el Virtualized Infrastructure Manager (VIM) para Ultra-M y consta de los siguientes tipos de nodos:

Informática
Disco de almacenamiento de objetos - Informática (OSD - Informática)
Controlador
Plataforma OpenStack - Director (OSPD)

La arquitectura de alto nivel de Ultra-M y los componentes implicados se muestran en esta imagen:

Arquitectura UltraM

Este documento está dirigido al personal de Cisco que está familiarizado con la plataforma Ultra-M de Cisco y detalla los pasos que se deben llevar a cabo en el nivel OpenStack y StarOS VNF en el momento de la sustitución del servidor del controlador.

Nota: Se considera la versión Ultra M 5.1.x para definir los procedimientos en este documento.

Abreviaturas

VNF	Función de red virtual
CF	Función de control
SF	Función de servicio
ESC	Controlador de servicio elástico
FREGAR	Método de procedimiento
OSD	Discos de almacenamiento de objetos
HDD	Disco duro
SSD	Unidad de estado sólido
VIM	Administrador de infraestructura virtual
VM	Máquina virtual
EM	Administrador de elementos
UAS	Servicios de ultra automatización
UUID	Identificador único universal

Flujo de trabajo del MOP

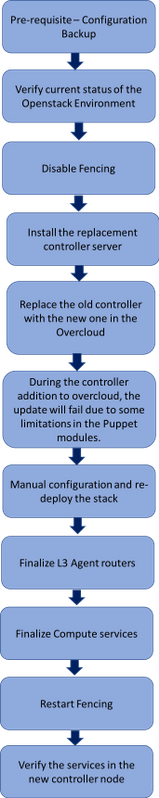

Flujo de trabajo de alto nivel del procedimiento de sustitución

Prerequisites

Respaldo

En caso de recuperación, Cisco recomienda realizar una copia de seguridad de la base de datos OSPD (DB) con el uso de estos pasos:

[root@director ~]# mysqldump --opt --all-databases > /root/undercloud-all-databases.sql
[root@director ~]# tar --xattrs -czf undercloud-backup-`date +%F`.tar.gz /root/undercloud-all-databases.sql
/etc/my.cnf.d/server.cnf /var/lib/glance/images /srv/node /home/stack
tar: Removing leading `/' from member names

Comprobación preliminar del estado

Es importante comprobar el estado actual del entorno y los servicios de OpenStack y asegurarse de que funcionan correctamente antes de continuar con el procedimiento de sustitución. Puede ayudar a evitar complicaciones en el momento del proceso de reemplazo de Controller.

Compruebe el estado de OpenStack y la lista de nodos:

[stack@director ~]$ source stackrc
[stack@director ~]$ openstack stack list --nested
[stack@director ~]$ ironic node-list
[stack@director ~]$ nova list

Verifique el estado del marcapasos en los controladores:

Inicie sesión en uno de los controladores activos y compruebe el estado del marcapasos. Todos los servicios deben ejecutarse en los controladores disponibles y detenerse en el controlador con errores.

[stack@pod1-controller-0 ~]# pcs status

<snip>
Online: [ pod1-controller-0 pod1-controller-1 ]
OFFLINE: [ pod1-controller-2 ]
Full list of resources:
 ip-11.120.0.109 (ocf::heartbeat:IPaddr2): Started pod1-controller-0
 ip-172.25.22.109 (ocf::heartbeat:IPaddr2): Started pod1-controller-1
 ip-192.200.0.107 (ocf::heartbeat:IPaddr2): Started pod1-controller-0

 Clone Set: haproxy-clone [haproxy]
 Started: [ pod1-controller-0 pod1-controller-1 ]
 Stopped: [ pod1-controller-2 ]

 Master/Slave Set: galera-master [galera]
 Masters: [ pod1-controller-0 pod1-controller-1 ]
 Stopped: [ pod1-controller-2 ]
 ip-11.120.0.110 (ocf::heartbeat:IPaddr2): Started pod1-controller-0
 ip-11.119.0.110 (ocf::heartbeat:IPaddr2): Started pod1-controller-1

 Clone Set: rabbitmq-clone [rabbitmq]
 Started: [ pod1-controller-0 pod1-controller-1 ]
 Stopped: [ pod1-controller-2 ]

 Master/Slave Set: redis-master [redis]
 Masters: [ pod1-controller-0 ]
 Slaves: [ pod1-controller-1 ]
 Stopped: [ pod1-controller-2 ]

 ip-11.118.0.104 (ocf::heartbeat:IPaddr2): Started pod1-controller-1
 openstack-cinder-volume (systemd:openstack-cinder-volume): Started pod1-controller-0

 my-ipmilan-for-controller-6 (stonith:fence_ipmilan): Started pod1-controller-1
 my-ipmilan-for-controller-4 (stonith:fence_ipmilan): Started pod1-controller-0
 my-ipmilan-for-controller-7 (stonith:fence_ipmilan): Started pod1-controller-0

Failed Actions:
Daemon Status:

 corosync: active/enabled
 pacemaker: active/enabled
 pcsd: active/enabled

En este ejemplo, Controller-2 está desconectado. Por lo tanto, será sustituido. Controller-0 y Controller-1 están operativos y ejecutando los servicios de clúster.

Verifique el estado de MariaDB en los controladores activos:

[stack@director] nova list | grep control
| 4361358a-922f-49b5-89d4-247a50722f6d | pod1-controller-0 | ACTIVE | - | Running | ctlplane=192.200.0.102 |
| d0f57f27-93a8-414f-b4d8-957de0d785fc | pod1-controller-1 | ACTIVE | - | Running | ctlplane=192.200.0.110 |

[stack@director ~]$ for i in 192.200.0.102 192.200.0.110 ; do echo "*** $i ***" ; ssh heat-admin@$i "sudo mysql --exec=\"SHOW STATUS LIKE 'wsrep_local_state_comment'\" ; sudo mysql --exec=\"SHOW STATUS LIKE 'wsrep_cluster_size'\""; done
*** 192.200.0.152 ***
Variable_name     Value
wsrep_local_state_comment  Synced
Variable_name     Value
wsrep_cluster_size         2
*** 192.200.0.154 ***
Variable_name     Value
wsrep_local_state_comment  Synced
Variable_name     Value
wsrep_cluster_size         2

Verifique que estas líneas estén presentes para cada controlador activo:

wsrep_local_state_comment: Sincronizado

wsrep_cluster_size: 2

Verifique el estado de Rabbitmq en los controladores activos. El controlador que ha fallado no debe aparecer en la lista de nodos en ejecución.

[heat-admin@pod1-controller-0 ~] sudo rabbitmqctl cluster_status
Cluster status of node 'rabbit@pod1-controller-0' ...
[{nodes,[{disc,['rabbit@pod1-controller-0','rabbit@pod1-controller-1',
                'rabbit@pod1-controller-2']}]},
{running_nodes,['rabbit@pod1-controller-1',
                 'rabbit@pod1-controller-0']},
 {cluster_name,<<"rabbit@pod1-controller-2.localdomain">>},
 {partitions,[]},
 {alarms,[{'rabbit@pod1-controller-1',[]},
          {'rabbit@pod1-controller-0',[]}]}]


[heat-admin@pod1-controller-1 ~] sudo rabbitmqctl cluster_status
Cluster status of node 'rabbit@pod1-controller-1' ...
[{nodes,[{disc,['rabbit@pod1-controller-0','rabbit@pod1-controller-1',
                'rabbit@pod1-controller-2']}]},
 {running_nodes,['rabbit@pod1-controller-0',
                 'rabbit@pod1-controller-1']},
 {cluster_name,<<"rabbit@pod1-controller-2.localdomain">>},
 {partitions,[]},
 {alarms,[{'rabbit@pod1-controller-0',[]},
          {'rabbit@pod1-controller-1',[]}]}]

Compruebe si todos los servicios en la nube están cargados, activos y en ejecución desde el nodo OSP-D.

[stack@director ~]$ systemctl list-units "openstack*" "neutron*" "openvswitch*"

UNIT                                       LOAD   ACTIVE SUB     DESCRIPTION

neutron-dhcp-agent.service                 loaded active running OpenStack Neutron DHCP Agent
neutron-openvswitch-agent.service          loaded active running OpenStack Neutron Open vSwitch Agent
neutron-ovs-cleanup.service                loaded active exited  OpenStack Neutron Open vSwitch Cleanup Utility
neutron-server.service                     loaded active running OpenStack Neutron Server
openstack-aodh-evaluator.service           loaded active running OpenStack Alarm evaluator service
openstack-aodh-listener.service            loaded active running OpenStack Alarm listener service
openstack-aodh-notifier.service            loaded active running OpenStack Alarm notifier service
openstack-ceilometer-central.service       loaded active running OpenStack ceilometer central agent
openstack-ceilometer-collector.service     loaded active running OpenStack ceilometer collection service
openstack-ceilometer-notification.service  loaded active running OpenStack ceilometer notification agent
openstack-glance-api.service               loaded active running OpenStack Image Service (code-named Glance) API server
openstack-glance-registry.service          loaded active running OpenStack Image Service (code-named Glance) Registry server
openstack-heat-api-cfn.service             loaded active running Openstack Heat CFN-compatible API Service
openstack-heat-api.service                 loaded active running OpenStack Heat API Service
openstack-heat-engine.service              loaded active running Openstack Heat Engine Service
openstack-ironic-api.service               loaded active running OpenStack Ironic API service
openstack-ironic-conductor.service         loaded active running OpenStack Ironic Conductor service
openstack-ironic-inspector-dnsmasq.service loaded active running PXE boot dnsmasq service for Ironic Inspector
openstack-ironic-inspector.service         loaded active running Hardware introspection service for OpenStack Ironic
openstack-mistral-api.service              loaded active running Mistral API Server
openstack-mistral-engine.service           loaded active running Mistral Engine Server
openstack-mistral-executor.service         loaded active running Mistral Executor Server
openstack-nova-api.service                 loaded active running OpenStack Nova API Server
openstack-nova-cert.service                loaded active running OpenStack Nova Cert Server
openstack-nova-compute.service             loaded active running OpenStack Nova Compute Server
openstack-nova-conductor.service           loaded active running OpenStack Nova Conductor Server
openstack-nova-scheduler.service           loaded active running OpenStack Nova Scheduler Server
openstack-swift-account-reaper.service     loaded active running OpenStack Object Storage (swift) - Account Reaper
openstack-swift-account.service            loaded active running OpenStack Object Storage (swift) - Account Server
openstack-swift-container-updater.service  loaded active running OpenStack Object Storage (swift) - Container Updater
openstack-swift-container.service          loaded active running OpenStack Object Storage (swift) - Container Server
openstack-swift-object-updater.service     loaded active running OpenStack Object Storage (swift) - Object Updater
openstack-swift-object.service             loaded active running OpenStack Object Storage (swift) - Object Server
openstack-swift-proxy.service              loaded active running OpenStack Object Storage (swift) - Proxy Server
openstack-zaqar.service                    loaded active running OpenStack Message Queuing Service (code-named Zaqar) Server
openstack-zaqar@1.service                  loaded active running OpenStack Message Queuing Service (code-named Zaqar) Server Instance 1
openvswitch.service                        loaded active exited  Open vSwitch

LOAD   = Reflects whether the unit definition was properly loaded.
ACTIVE = The high-level unit activation state, i.e. generalization of SUB.
SUB    = The low-level unit activation state, values depend on unit type.

37 loaded units listed. Pass --all to see loaded but inactive units, too.
To show all installed unit files use 'systemctl list-unit-files'.

Deshabilitar la delimitación en el clúster de controladores

[root@pod1-controller-0 ~]# sudo pcs property set stonith-enabled=false
[root@pod1-controller-0 ~]# pcs property show

Cluster Properties:
 cluster-infrastructure: corosync
 cluster-name: tripleo_cluster
 dc-version: 1.1.15-11.el7_3.4-e174ec8
 have-watchdog: false
 last-lrm-refresh: 1510809585
 maintenance-mode: false
 redis_REPL_INFO: pod1-controller-0
stonith-enabled: false

Node Attributes:
 pod1-controller-0: rmq-node-attr-last-known-rabbitmq=rabbit@pod1-controller-0
 pod1-controller-1: rmq-node-attr-last-known-rabbitmq=rabbit@pod1-controller-1
 pod1-controller-2: rmq-node-attr-last-known-rabbitmq=rabbit@pod1-controller-2

Instalación del nuevo nodo de controlador

Los pasos para instalar un nuevo servidor UCS C240 M4 y los pasos de configuración iniciales se pueden consultar en:

Guía de instalación y servicio del servidor Cisco UCS C240 M4

Inicie sesión en el servidor con el uso de la IP de CIMC

Realice la actualización del BIOS si el firmware no es de la versión recomendada utilizada anteriormente. A continuación se indican los pasos para actualizar la BIOS:

Guía de actualización del BIOS del servidor de montaje en bastidor Cisco UCS C-Series

Verifique el estado de las unidades físicas. Debe ser "Correcto sin configurar":

Almacenamiento > Controlador RAID modular Cisco SAS 12G (SLOT-HBA) > Información de la unidad física

Cree una unidad virtual a partir de las unidades físicas con RAID de nivel 1:

Almacenamiento > Controlador RAID modular SAS de 12 GB de Cisco (SLOT-HBA) > Información del controlador > Crear unidad virtual a partir de unidades físicas no utilizadas

Seleccione el VD y configure Set as Boot Drive (Establecer como unidad de arranque):

Habilitar IPMI sobre LAN:

Admin > Communication Services > Communication Services

Deshabilitar hiperprocesamiento:

Compute > BIOS > Configure BIOS > Advanced > Processor Configuration

Nota: La imagen que se muestra aquí y los pasos de configuración mencionados en esta sección hacen referencia a la versión de firmware 3.0(3e) y puede haber ligeras variaciones si trabaja en otras versiones.

Sustitución del nodo del controlador en la nube excesiva

Esta sección cubre los pasos necesarios para reemplazar el controlador defectuoso por el nuevo en la nube. Para esto, se reutilizaría el script deploy.sh que se utilizó para activar la pila. En el momento de la implementación, en la fase ControllerNodesPostDeployment, la actualización fallaría debido a algunas limitaciones en los módulos de títere. Se requiere la intervención manual antes de reiniciar el script de implementación.

Preparación para Eliminar el Nodo de Controlador Fallido

Identifique el índice del controlador fallido. El índice es el sufijo numérico en el nombre del controlador en el resultado de la lista de servidores OpenStack. En este ejemplo, el índice es 2:

[stack@director ~]$ nova list | grep controller
| 5813a47e-af27-4fb9-8560-75decd3347b4 | pod1-controller-0  | ACTIVE | -          | Running     | ctlplane=192.200.0.152 |
| 457f023f-d077-45c9-bbea-dd32017d9708 | pod1-controller-1  | ACTIVE | -          | Running     | ctlplane=192.200.0.154 |
| d13bb207-473a-4e42-a1e7-05316935ed65 | pod1-controller-2  | ACTIVE | -          | Running     | ctlplane=192.200.0.151 |

Cree un archivo Yaml ~templates/remove-controller.yaml que defina el nodo que desea eliminar. Utilice el índice encontrado en el paso anterior para la entrada de la lista de recursos:

[stack@director ~]$ cat templates/remove-controller.yaml

parameters:
  ControllerRemovalPolicies:
    [{'resource_list': [‘2’]}]

parameter_defaults:
  CorosyncSettleTries: 5

Realice una copia del script de implementación que se utiliza para instalar la nube excesiva e inserte una línea para incluir el archivo remove-controller.yaml creado anteriormente:

[stack@director ~]$ cp deploy.sh deploy-removeController.sh
[stack@director ~]$ cat deploy-removeController.sh
time openstack overcloud deploy --templates \
-r ~/custom-templates/custom-roles.yaml \
-e /home/stack/templates/remove-controller.yaml \
-e /usr/share/openstack-tripleo-heat-templates/environments/puppet-pacemaker.yaml \
-e /usr/share/openstack-tripleo-heat-templates/environments/network-isolation.yaml \
-e /usr/share/openstack-tripleo-heat-templates/environments/storage-environment.yaml \
-e /usr/share/openstack-tripleo-heat-templates/environments/neutron-sriov.yaml \
-e ~/custom-templates/network.yaml \
-e ~/custom-templates/ceph.yaml \
-e ~/custom-templates/compute.yaml \
-e ~/custom-templates/layout-removeController.yaml \
-e ~/custom-templates/rabbitmq.yaml \
--stack pod1 \
--debug \
--log-file overcloudDeploy_$(date +%m_%d_%y__%H_%M_%S).log \
--neutron-flat-networks phys_pcie1_0,phys_pcie1_1,phys_pcie4_0,phys_pcie4_1 \
--neutron-network-vlan-ranges datacentre:101:200 \
--neutron-disable-tunneling \
--verbose --timeout 180

Identifique el ID del controlador que se reemplazará, con el uso de los comandos mencionados aquí y muévalo al modo de mantenimiento:

[stack@director ~]$ nova list | grep controller

| 5813a47e-af27-4fb9-8560-75decd3347b4 | pod1-controller-0  | ACTIVE | -          | Running     | ctlplane=192.200.0.152 |

| 457f023f-d077-45c9-bbea-dd32017d9708 | pod1-controller-1  | ACTIVE | -          | Running     | ctlplane=192.200.0.154 |

| d13bb207-473a-4e42-a1e7-05316935ed65 | pod1-controller-2  | ACTIVE | -          | Running     | ctlplane=192.200.0.151 |


[stack@director ~]$ openstack baremetal node list | grep d13bb207-473a-4e42-a1e7-05316935ed65

| e7c32170-c7d1-4023-b356-e98564a9b85b | None | d13bb207-473a-4e42-a1e7-05316935ed65 | power off   | active             | False       |


[stack@b10-ospd ~]$ openstack baremetal node maintenance set e7c32170-c7d1-4023-b356-e98564a9b85b


[stack@director~]$ openstack baremetal node list | grep True

| e7c32170-c7d1-4023-b356-e98564a9b85b | None | d13bb207-473a-4e42-a1e7-05316935ed65 | power off   | active             | True        |

Para asegurarse de que la base de datos se ejecuta en el momento del procedimiento de reemplazo, quite Galera del control del marcapasos y ejecute este comando en uno de los controladores activos:

[root@pod1-controller-0 ~]# sudo pcs resource unmanage galera
[root@pod1-controller-0 ~]# sudo pcs status

Cluster name: tripleo_cluster
Stack: corosync
Current DC: pod1-controller-0 (version 1.1.15-11.el7_3.4-e174ec8) - partition with quorum
Last updated: Thu Nov 16 16:51:18 2017                   Last change: Thu Nov 16 16:51:12 2017 by root via crm_resource on pod1-controller-0
3 nodes and 22 resources configured
Online: [ pod1-controller-0 pod1-controller-1 ]
OFFLINE: [ pod1-controller-2 ]

Full list of resources:

 ip-11.120.0.109          (ocf::heartbeat:IPaddr2):        Started pod1-controller-0
 ip-172.25.22.109        (ocf::heartbeat:IPaddr2):        Started pod1-controller-1
 ip-192.200.0.107        (ocf::heartbeat:IPaddr2):        Started pod1-controller-0

 Clone Set: haproxy-clone [haproxy]
     Started: [ pod1-controller-0 pod1-controller-1 ]
     Stopped: [ pod1-controller-2 ]

Master/Slave Set: galera-master [galera] (unmanaged)
     galera         (ocf::heartbeat:galera):          Master pod1-controller-0 (unmanaged)
     galera         (ocf::heartbeat:galera):          Master pod1-controller-1 (unmanaged)

     Stopped: [ pod1-controller-2 ]
 ip-11.120.0.110          (ocf::heartbeat:IPaddr2):        Started pod1-controller-0
 ip-11.119.0.110          (ocf::heartbeat:IPaddr2):        Started pod1-controller-1

<snip>

Preparación para agregar un nuevo nodo de controlador

Cree un archivo controllerRMA.json sólo con los nuevos detalles del controlador. Asegúrese de que el número de índice del nuevo controlador no se haya utilizado antes. Normalmente, se incrementa al siguiente número de controlador más alto.

Ejemplo: El controlador anterior más alto era el controlador 2, así que cree el controlador 3.

Nota: Tenga en cuenta el formato json.

[stack@director ~]$ cat controllerRMA.json
{
    "nodes": [
        {
            "mac": [
                <MAC_ADDRESS>
            ],
            "capabilities": "node:controller-3,boot_option:local",
            "cpu": "24",
            "memory": "256000",
            "disk": "3000",
            "arch": "x86_64",
            "pm_type": "pxe_ipmitool",
            "pm_user": "admin",
            "pm_password": "<PASSWORD>",
            "pm_addr": "<CIMC_IP>"
        }
    ]
}

Importe el nuevo nodo con el uso del archivo json creado en el paso anterior:

[stack@director ~]$ openstack baremetal import --json controllerRMA.json

Started Mistral Workflow. Execution ID: 67989c8b-1225-48fe-ba52-3a45f366e7a0

Successfully registered node UUID 048ccb59-89df-4f40-82f5-3d90d37ac7dd

Started Mistral Workflow. Execution ID: c6711b5f-fa97-4c86-8de5-b6bc7013b398

Successfully set all nodes to available.

[stack@director ~]$ openstack baremetal node list | grep available

| 048ccb59-89df-4f40-82f5-3d90d37ac7dd | None | None                                 | power off   | available          | False

Establezca el nodo para administrar el estado:

[stack@director ~]$ openstack baremetal node manage 048ccb59-89df-4f40-82f5-3d90d37ac7dd
[stack@director ~]$ openstack baremetal node list | grep off
| 048ccb59-89df-4f40-82f5-3d90d37ac7dd | None | None | power off | manageable | False |

Realice una introspección:

[stack@director ~]$ openstack overcloud node introspect 048ccb59-89df-4f40-82f5-3d90d37ac7dd --provide
Started Mistral Workflow. Execution ID: f73fb275-c90e-45cc-952b-bfc25b9b5727
Waiting for introspection to finish...
Successfully introspected all nodes.
Introspection completed.
Started Mistral Workflow. Execution ID: a892b456-eb15-4c06-b37e-5bc3f6c37c65
Successfully set all nodes to available

[stack@director ~]$ openstack baremetal node list | grep available
| 048ccb59-89df-4f40-82f5-3d90d37ac7dd | None | None                                 | power off   | available          | False       |

Marque el nodo disponible con las nuevas propiedades del controlador. Asegúrese de utilizar el ID de controlador designado para el nuevo controlador, como se utiliza en el archivo controllerRMA.json:

[stack@director ~]$ openstack baremetal node set --property capabilities='node:controller-3,profile:control,boot_option:local' 048ccb59-89df-4f40-82f5-3d90d37ac7dd

En el script de implementación, hay una plantilla personalizada llamada layout.yaml que, entre otras cosas, especifica qué direcciones IP se asignan a los controladores para las diversas interfaces. En una nueva pila, hay 3 direcciones definidas para Controller-0, Controller-1 y Controller-2. Cuando agregue un nuevo controlador, asegúrese de agregar una siguiente dirección IP en secuencia para cada subred:

ControllerIPs:
 internal_api:
 - 11.120.0.10
 - 11.120.0.11
 - 11.120.0.12
 - 11.120.0.13
 tenant:
 - 11.117.0.10
 - 11.117.0.11
 - 11.117.0.12
 - 11.117.0.13
 storage:
 - 11.118.0.10
 - 11.118.0.11
 - 11.118.0.12
 - 11.118.0.13
 storage_mgmt:
 - 11.119.0.10
 - 11.119.0.11
 - 11.119.0.12
 - 11.119.0.13

Ahora ejecute el archivo deploy-removecontroller.sh que se creó anteriormente para quitar el nodo antiguo y agregar el nuevo.

Nota: Se espera que este paso falle en ControllerNodesDeployment_Step1. En ese momento, se requiere la intervención manual.

[stack@b10-ospd ~]$ ./deploy-addController.sh
START with options: [u'overcloud', u'deploy', u'--templates', u'-r', u'/home/stack/custom-templates/custom-roles.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/puppet-pacemaker.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/network-isolation.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/storage-environment.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/neutron-sriov.yaml', u'-e', u'/home/stack/custom-templates/network.yaml', u'-e', u'/home/stack/custom-templates/ceph.yaml', u'-e', u'/home/stack/custom-templates/compute.yaml', u'-e', u'/home/stack/custom-templates/layout-removeController.yaml', u'-e', u'/home/stack/custom-templates/rabbitmq.yaml', u'--stack', u'newtonoc', u'--debug', u'--log-file', u'overcloudDeploy_11_15_17__07_46_35.log', u'--neutron-flat-networks', u'phys_pcie1_0,phys_pcie1_1,phys_pcie4_0,phys_pcie4_1', u'--neutron-network-vlan-ranges', u'datacentre:101:200', u'--neutron-disable-tunneling', u'--verbose', u'--timeout', u'180']
  :
DeploymentError: Heat Stack update failed
END return value: 1

real     42m1.525s
user     0m3.043s
sys      0m0.614s

El progreso/estado de la implementación se puede monitorear con estos comandos:

[stack@director~]$ openstack stack list --nested | grep -iv complete

+--------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------+----------------------+----------------------+--------------------------------------+

| ID                                   | Stack Name                                                                                                                                                              | Stack Status    | Creation Time        | Updated Time         | Parent                               |

+--------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------+----------------------+----------------------+--------------------------------------+

| c1e338f2-877e-4817-93b4-9a3f0c0b3d37 | pod1-AllNodesDeploySteps-5psegydpwxij-ComputeDeployment_Step1-swnuzjixac43                                                                                          | UPDATE_FAILED   | 2017-10-08T14:06:07Z | 2017-11-16T18:09:43Z | e90f00ef-2499-4ec3-90b4-d7def6e97c47 |

| 1db4fef4-45d3-4125-bd96-2cc3297a69ff | pod1-AllNodesDeploySteps-5psegydpwxij-ControllerDeployment_Step1-hmn3hpruubcn                                                                                       | UPDATE_FAILED   | 2017-10-08T14:03:05Z | 2017-11-16T18:12:12Z | e90f00ef-2499-4ec3-90b4-d7def6e97c47 |

| e90f00ef-2499-4ec3-90b4-d7def6e97c47 | pod1-AllNodesDeploySteps-5psegydpwxij                                                                                                                               | UPDATE_FAILED   | 2017-10-08T13:59:25Z | 2017-11-16T18:09:25Z | 6c4b604a-55a4-4a19-9141-28c844816c0d |

| 6c4b604a-55a4-4a19-9141-28c844816c0d | pod1                                                                                                                                                              | UPDATE_FAILED   | 2017-10-08T12:37:11Z | 2017-11-16T17:35:35Z | None                                 |

+--------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------+-----------------+----------------------+----------------------+--------------------------------------+

Intervención manual

En el servidor OSP-D, ejecute el comando OpenStack server list para enumerar los controladores disponibles. El controlador recién agregado debe aparecer en la lista:

[stack@director ~]$ openstack server list | grep controller
| 3e6c3db8-ba24-48d9-b0e8-1e8a2eb8b5ff | pod1-controller-3  | ACTIVE | ctlplane=192.200.0.103 | overcloud-full |
| 457f023f-d077-45c9-bbea-dd32017d9708 | pod1-controller-1  | ACTIVE | ctlplane=192.200.0.154 | overcloud-full |
| 5813a47e-af27-4fb9-8560-75decd3347b4 | pod1-controller-0  | ACTIVE | ctlplane=192.200.0.152 | overcloud-full |

Conéctese a uno de los controladores activos (no al controlador recién agregado) y observe el archivo /etc/corosync/corosycn.conf. Busque la lista de nodos que asigna un nodeid a cada controlador. Busque la entrada para el nodo fallido y observe su nodeid:

[root@pod1-controller-0 ~]# cat /etc/corosync/corosync.conf
totem {
    version: 2
    secauth: off
    cluster_name: tripleo_cluster
    transport: udpu
    token: 10000
}

nodelist {
    node {
        ring0_addr: pod1-controller-0
        nodeid: 5
    }
    node {
        ring0_addr: pod1-controller-1
        nodeid: 7
    }
    node {
        ring0_addr: pod1-controller-2
        nodeid: 8
    }
}

Inicie sesión en cada uno de los controladores activos. Quite el nodo con error y reinicie el servicio. En este caso, quite pod1-controller-2. No realice esta acción en el controlador recién agregado:

[root@pod1-controller-0 ~]# sudo pcs cluster localnode remove pod1-controller-2
pod1-controller-2: successfully removed!
[root@pod1-controller-0 ~]# sudo pcs cluster reload corosync
Corosync reloaded

[root@pod1-controller-1 ~]# sudo pcs cluster localnode remove pod1-controller-2
pod1-controller-2: successfully removed!
[root@pod1-controller-1 ~]# sudo pcs cluster reload corosync
Corosync reloaded

Ejecute este comando desde uno de los controladores activos para eliminar el nodo fallido del clúster:

[root@pod1-controller-0 ~]# sudo crm_node -R pod1-controller-2 --force

Ejecute este comando desde uno de los controladores activos para eliminar el nodo fallido del clúster de rabbitmq:

[root@pod1-controller-0 ~]# sudo rabbitmqctl forget_cluster_node rabbit@pod1-controller-2
Removing node 'rabbit@newtonoc-controller-2' from cluster ...

Elimine el nodo con error de MongoDB. Para hacer esto, debe encontrar el nodo Mongo activo. Utilice netstat para encontrar la dirección IP del host:

[root@pod1-controller-0 ~]# sudo netstat -tulnp | grep 27017
tcp        0      0 11.120.0.10:27017       0.0.0.0:*               LISTEN      219577/mongod

Inicie sesión en el nodo y verifique si es el maestro con el uso de la dirección IP y el número de puerto del comando anterior:

[heat-admin@pod1-controller-0 ~]$ echo "db.isMaster()" | mongo --host 11.120.0.10:27017
MongoDB shell version: 2.6.11
connecting to: 11.120.0.10:27017/test
{
         "setName" : "tripleo",
         "setVersion" : 9,
         "ismaster" : true,
         "secondary" : false,
         "hosts" : [
                  "11.120.0.10:27017",
                  "11.120.0.12:27017",
                  "11.120.0.11:27017"
         ],
         "primary" : "11.120.0.10:27017",
         "me" : "11.120.0.10:27017",
         "electionId" : ObjectId("5a0d2661218cb0238b582fb1"),
         "maxBsonObjectSize" : 16777216,
         "maxMessageSizeBytes" : 48000000,
         "maxWriteBatchSize" : 1000,
         "localTime" : ISODate("2017-11-16T18:36:34.473Z"),
         "maxWireVersion" : 2,
         "minWireVersion" : 0,
         "ok" : 1
}

Si el nodo no es el principal, inicie sesión en el otro controlador activo y realice el mismo paso.

En el maestro, enumere los nodos disponibles con el uso del comando rs.status(). Busque el nodo antiguo o que no responde e identifique el nombre del nodo mongo.

[root@pod1-controller-0 ~]# mongo --host 11.120.0.10
MongoDB shell version: 2.6.11
connecting to: 11.120.0.10:27017/test
<snip>
tripleo:PRIMARY> rs.status()
{
         "set" : "tripleo",
         "date" : ISODate("2017-11-14T13:27:14Z"),
         "myState" : 1,
         "members" : [
                  {
                           "_id" : 0,
                           "name" : "11.120.0.10:27017",
                           "health" : 1,
                           "state" : 1,
                           "stateStr" : "PRIMARY",
                           "uptime" : 418347,
                           "optime" : Timestamp(1510666033, 1),
                           "optimeDate" : ISODate("2017-11-14T13:27:13Z"),
                           "electionTime" : Timestamp(1510247693, 1),
                           "electionDate" : ISODate("2017-11-09T17:14:53Z"),
                           "self" : true
                  },
                  {
                           "_id" : 2,
                           "name" : "11.120.0.12:27017",
                           "health" : 1,
                           "state" : 2,
                           "stateStr" : "SECONDARY",
                           "uptime" : 418347,
                           "optime" : Timestamp(1510666033, 1),
                           "optimeDate" : ISODate("2017-11-14T13:27:13Z"),
                           "lastHeartbeat" : ISODate("2017-11-14T13:27:13Z"),
                           "lastHeartbeatRecv" : ISODate("2017-11-14T13:27:13Z"),
                           "pingMs" : 0,
                           "syncingTo" : "11.120.0.10:27017"
                  },
                  {
                           "_id" : 3,
                           "name" : "11.120.0.11:27017
                           "health" : 0,
                           "state" : 8,
                           "stateStr" : "(not reachable/healthy)",
                           "uptime" : 0,
                           "optime" : Timestamp(1510610580, 1),
                           "optimeDate" : ISODate("2017-11-13T22:03:00Z"),
                           "lastHeartbeat" : ISODate("2017-11-14T13:27:10Z"),
                           "lastHeartbeatRecv" : ISODate("2017-11-13T22:03:01Z"),
                           "pingMs" : 0,
                           "syncingTo" : "11.120.0.10:27017"
                  }
         ],
         "ok" : 1
}

Desde el maestro, elimine el nodo fallido con el uso del comando rs.remove. Se verán algunos errores cuando ejecute este comando, pero verifique el estado una vez más para encontrar que el nodo ha sido eliminado:

[root@pod1-controller-0 ~]$ mongo --host 11.120.0.10
<snip>
tripleo:PRIMARY> rs.remove('11.120.0.12:27017')
2017-11-16T18:41:04.999+0000 DBClientCursor::init call() failed
2017-11-16T18:41:05.000+0000 Error: error doing query: failed at src/mongo/shell/query.js:81
2017-11-16T18:41:05.001+0000 trying reconnect to 11.120.0.10:27017 (11.120.0.10) failed
2017-11-16T18:41:05.003+0000 reconnect 11.120.0.10:27017 (11.120.0.10) ok

tripleo:PRIMARY> rs.status()
{
         "set" : "tripleo",
         "date" : ISODate("2017-11-16T18:44:11Z"),
         "myState" : 1,
         "members" : [
                  {
                           "_id" : 3,
                           "name" : "11.120.0.11:27017",
                           "health" : 1,
                           "state" : 2,
                           "stateStr" : "SECONDARY",
                           "uptime" : 187,
                           "optime" : Timestamp(1510857848, 3),
                           "optimeDate" : ISODate("2017-11-16T18:44:08Z"),
                           "lastHeartbeat" : ISODate("2017-11-16T18:44:11Z"),
                           "lastHeartbeatRecv" : ISODate("2017-11-16T18:44:09Z"),
                           "pingMs" : 0,
                           "syncingTo" : "11.120.0.10:27017"
                  },
                  {
                           "_id" : 4,
                           "name" : "11.120.0.10:27017",
                           "health" : 1,
                           "state" : 1,
                           "stateStr" : "PRIMARY",
                           "uptime" : 89820,
                           "optime" : Timestamp(1510857848, 3),
                           "optimeDate" : ISODate("2017-11-16T18:44:08Z"),
                           "electionTime" : Timestamp(1510811232, 1),
                           "electionDate" : ISODate("2017-11-16T05:47:12Z"),
                           "self" : true
                  }
         ],
         "ok" : 1
}
tripleo:PRIMARY> exit
bye

Ejecute este comando para actualizar la lista de nodos de controlador activos. Incluya el nuevo nodo de controlador en esta lista:

[root@pod1-controller-0 ~]# sudo pcs resource update galera wsrep_cluster_address=gcomm://pod1-controller-0,pod1-controller-1,pod1-controller-2

Copie estos archivos de un controlador que ya existe al nuevo controlador:

/etc/sysconfig/clustercheck

/root/.my.cnf

On existing controller:

[root@pod1-controller-0 ~]# scp /etc/sysconfig/clustercheck stack@192.200.0.1:/tmp/.
[root@pod1-controller-0 ~]# scp /root/.my.cnf stack@192.200.0.1:/tmp/my.cnf

On new controller:

[root@pod1-controller-3 ~]# cd /etc/sysconfig

[root@pod1-controller-3 sysconfig]# scp stack@192.200.0.1:/tmp/clustercheck .

[root@pod1-controller-3 sysconfig]# cd /root

[root@pod1-controller-3 ~]# scp stack@192.200.0.1:/tmp/my.cnf .my.cnf

Ejecute el comando cluster node add desde uno de los controladores que ya existen:

[root@pod1-controller-1 ~]# sudo pcs cluster node add pod1-controller-3

Disabling SBD service...
pod1-controller-3: sbd disabled
pod1-controller-0: Corosync updated
pod1-controller-1: Corosync updated

Setting up corosync...
pod1-controller-3: Succeeded
Synchronizing pcsd certificates on nodes pod1-controller-3...
pod1-controller-3: Success

Restarting pcsd on the nodes in order to reload the certificates...
pod1-controller-3: Success

Inicie sesión en cada controlador y vea el archivo /etc/corosync/corosync.conf. Asegúrese de que el nuevo controlador aparezca en la lista y que el ID de nodo asignado a ese controlador sea el siguiente número en la secuencia que no se haya utilizado previamente. Asegúrese de que este cambio se realice en los 3 controladores:

[root@pod1-controller-1 ~]# cat /etc/corosync/corosync.conf
totem {
    version: 2
    secauth: off
    cluster_name: tripleo_cluster
    transport: udpu
    token: 10000
}
nodelist {
    node {
        ring0_addr: pod1-controller-0
        nodeid: 5
    }
    node {
        ring0_addr: pod1-controller-1
        nodeid: 7
    }
    node {
        ring0_addr: pod1-controller-3
        nodeid: 6
    }
}
quorum {
    provider: corosync_votequorum
}
logging {
    to_logfile: yes
    logfile: /var/log/cluster/corosync.log
    to_syslog: yes
}

Por ejemplo, /etc/corosync/corosync.conf después de la modificación:


totem {
    version: 2
    secauth: off
    cluster_name: tripleo_cluster
    transport: udpu
    token: 10000
}
nodelist {
    node {
        ring0_addr: pod1-controller-0
        nodeid: 5
    }
    node {
        ring0_addr: pod1-controller-1
        nodeid: 7
    }
    node {
        ring0_addr: pod1-controller-3
        nodeid: 9
    }
}
quorum {
    provider: corosync_votequorum
}
logging {
    to_logfile: yes
    logfile: /var/log/cluster/corosync.log
    to_syslog: yes
}

Reinicie corosync en los controladores activos. No inicie corosync en el nuevo controlador:

[root@pod1-controller-0 ~]# sudo pcs cluster reload corosync
[root@pod1-controller-1 ~]# sudo pcs cluster reload corosync

Inicie el nuevo nodo de controlador desde uno de los controladores que actúan:

[root@pod1-controller-1 ~]# sudo pcs cluster start pod1-controller-3

Reinicie Galera desde uno de los controladores que actúan:

[root@pod1-controller-1 ~]#  sudo pcs cluster start pod1-controller-3

pod1-controller-0: Starting Cluster...

[root@pod1-controller-1 ~]# sudo pcs resource cleanup galera
Cleaning up galera:0 on pod1-controller-0, removing fail-count-galera
Cleaning up galera:0 on pod1-controller-1, removing fail-count-galera
Cleaning up galera:0 on pod1-controller-3, removing fail-count-galera
  * The configuration prevents the cluster from stopping or starting 'galera-master' (unmanaged)

Waiting for 3 replies from the CRMd... OK

[root@pod1-controller-1 ~]#
[root@pod1-controller-1 ~]# sudo pcs resource manage galera

El clúster está en modo de mantenimiento. Inhabilite el modo de mantenimiento para que los servicios comiencen:

[root@pod1-controller-2 ~]# sudo pcs property set maintenance-mode=false --wait

Verifique el estado de los PCs para Galera hasta que los 3 controladores estén listados como maestros en Galera:

Nota: En el caso de configuraciones grandes, la sincronización de las bases de datos puede tardar algún tiempo.

[root@pod1-controller-1 ~]# sudo pcs status | grep galera -A1

Master/Slave Set: galera-master [galera]
      Masters: [ pod1-controller-0 pod1-controller-1 pod1-controller-3 ]

Cambie el clúster al modo de mantenimiento:

[root@pod1-controller-1~]# sudo pcs property set maintenance-mode=true --wait

[root@pod1-controller-1 ~]# pcs cluster status
Cluster Status:
 Stack: corosync
 Current DC: pod1-controller-0 (version 1.1.15-11.el7_3.4-e174ec8) - partition with quorum
 Last updated: Thu Nov 16 19:17:01 2017                  Last change: Thu Nov 16 19:16:48 2017 by root via cibadmin on pod1-controller-1
               *** Resource management is DISABLED ***
   The cluster will not attempt to start, stop or recover services

PCSD Status:
  pod1-controller-3: Online
  pod1-controller-0: Online
  pod1-controller-1: Online

Vuelva a ejecutar el script de implementación que ejecutó anteriormente. Esta vez debería tener éxito.

[stack@director ~]$ ./deploy-addController.sh
START with options: [u'overcloud', u'deploy', u'--templates', u'-r', u'/home/stack/custom-templates/custom-roles.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/puppet-pacemaker.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/network-isolation.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/storage-environment.yaml', u'-e', u'/usr/share/openstack-tripleo-heat-templates/environments/neutron-sriov.yaml', u'-e', u'/home/stack/custom-templates/network.yaml', u'-e', u'/home/stack/custom-templates/ceph.yaml', u'-e', u'/home/stack/custom-templates/compute.yaml', u'-e', u'/home/stack/custom-templates/layout-removeController.yaml', u'--stack', u'newtonoc', u'--debug', u'--log-file', u'overcloudDeploy_11_14_17__13_53_12.log', u'--neutron-flat-networks', u'phys_pcie1_0,phys_pcie1_1,phys_pcie4_0,phys_pcie4_1', u'--neutron-network-vlan-ranges', u'datacentre:101:200', u'--neutron-disable-tunneling', u'--verbose', u'--timeout', u'180']
options: Namespace(access_key='', access_secret='***', access_token='***', access_token_endpoint='', access_token_type='', aodh_endpoint='', auth_type='', auth_url='https://192.200.0.2:13000/v2.0', authorization_code='', cacert=None, cert='', client_id='', client_secret='***', cloud='', consumer_key='', consumer_secret='***', debug=True, default_domain='default', default_domain_id='', default_domain_name='', deferred_help=False, discovery_endpoint='', domain_id='', domain_name='', endpoint='', identity_provider='', identity_provider_url='', insecure=None, inspector_api_version='1', inspector_url=None, interface='', key='', log_file=u'overcloudDeploy_11_14_17__13_53_12.log', murano_url='', old_profile=None, openid_scope='', os_alarming_api_version='2', os_application_catalog_api_version='1', os_baremetal_api_version='1.15', os_beta_command=False, os_compute_api_version='', os_container_infra_api_version='1', os_data_processing_api_version='1.1', os_data_processing_url='', os_dns_api_version='2', os_identity_api_version='', os_image_api_version='1', os_key_manager_api_version='1', os_metrics_api_version='1', os_network_api_version='', os_object_api_version='', os_orchestration_api_version='1', os_project_id=None, os_project_name=None, os_queues_api_version='2', os_tripleoclient_api_version='1', os_volume_api_version='', os_workflow_api_version='2', passcode='', password='***', profile=None, project_domain_id='', project_domain_name='', project_id='', project_name='admin', protocol='', redirect_uri='', region_name='', roles='', timing=False, token='***', trust_id='', url='', user='', user_domain_id='', user_domain_name='', user_id='', username='admin', verbose_level=3, verify=None)
Auth plugin password selected

Starting new HTTPS connection (1): 192.200.0.2
"POST /v2/action_executions HTTP/1.1" 201 1696
HTTP POST https://192.200.0.2:13989/v2/action_executions 201
Overcloud Endpoint: http://172.25.22.109:5000/v2.0
Overcloud Deployed
clean_up DeployOvercloud:
END return value: 0

real     54m17.197s
user     0m3.421s
sys       0m0.670s

Verificar servicios en la nube en el controlador

Asegúrese de que todos los servicios administrados se ejecuten correctamente en los nodos del controlador.

[heat-admin@pod1-controller-2 ~]$ sudo pcs status

Finalización de los routers del agente L3

Verifique los routers para asegurarse de que los agentes L3 estén alojados correctamente. Asegúrese de crear el origen del archivo overcloudrc cuando realice esta comprobación.

Busque el nombre del router:

[stack@director~]$ source corerc
[stack@director ~]$ neutron router-list

+--------------------------------------+------+-------------------------------------------------------------------+-------------+------+

| id                                   | name | external_gateway_info                                             | distributed | ha   |

+--------------------------------------+------+-------------------------------------------------------------------+-------------+------+

| d814dc9d-2b2f-496f-8c25-24911e464d02 | main | {"network_id": "18c4250c-e402-428c-87d6-a955157d50b5",            | False       | True |

En este ejemplo, el nombre del router es main.

Enumere todos los agentes L3 para encontrar el UUID del nodo fallido y el nuevo nodo:

[stack@director ~]$ neutron agent-list | grep "neutron-l3-agent"

| 70242f5c-43ab-4355-abd6-9277f92e4ce6 | L3 agent           | pod1-controller-0.localdomain  | nova              | :-)   | True           | neutron-l3-agent          |
| 8d2ffbcb-b6ff-42cd-b5b8-da31d8da8a40 | L3 agent           | pod1-controller-2.localdomain  | nova              | xxx   | True           | neutron-l3-agent          |
| a410a491-e271-4938-8a43-458084ffe15d | L3 agent           | pod1-controller-3.localdomain  | nova              | :-)   | True           | neutron-l3-agent          |
| cb4bc1ad-ac50-42e9-ae69-8a256d375136 | L3 agent           | pod1-controller-1.localdomain  | nova              | :-)   | True           | neutron-l3-agent          |

En este ejemplo, el agente L3 que corresponde a pod1-controller-2.localdomain debe eliminarse del router y el que corresponde a pod1-controller-3.localdomain debe agregarse al router:

[stack@director ~]$ neutron l3-agent-router-remove 8d2ffbcb-b6ff-42cd-b5b8-da31d8da8a40  main

Removed router main from L3 agent

[stack@director ~]$ neutron l3-agent-router-add a410a491-e271-4938-8a43-458084ffe15d main

Added router main to L3 agent

Comprobar lista actualizada de L3-agents:

[stack@director ~]$ neutron l3-agent-list-hosting-router main

+--------------------------------------+-----------------------------------+----------------+-------+----------+
| id                                   | host                              | admin_state_up | alive | ha_state |
+--------------------------------------+-----------------------------------+----------------+-------+----------+

| 70242f5c-43ab-4355-abd6-9277f92e4ce6 | pod1-controller-0.localdomain | True           | :-)   | standby  |
| a410a491-e271-4938-8a43-458084ffe15d | pod1-controller-3.localdomain | True           | :-)   | standby  |
| cb4bc1ad-ac50-42e9-ae69-8a256d375136 | pod1-controller-1.localdomain | True           | :-)   | active   |
+--------------------------------------+-----------------------------------+----------------+-------+----------+

Enumere los servicios que se ejecutan desde el nodo de controlador eliminado y elimínelos:

[stack@director ~]$ neutron  agent-list | grep controller-2

| 877314c2-3c8d-4666-a6ec-69513e83042d | Metadata agent     | pod1-controller-2.localdomain  |                   | xxx   | True           | neutron-metadata-agent    |
| 8d2ffbcb-b6ff-42cd-b5b8-da31d8da8a40 | L3 agent           | pod1-controller-2.localdomain  | nova              | xxx   | True           | neutron-l3-agent          |
| 911c43a5-df3a-49ec-99ed-1d722821ec20 | DHCP agent         | pod1-controller-2.localdomain  | nova              | xxx   | True           | neutron-dhcp-agent        |
| a58a3dd3-4cdc-48d4-ab34-612a6cd72768 | Open vSwitch agent | pod1-controller-2.localdomain  |                   | xxx   | True           | neutron-openvswitch-agent |

[stack@director ~]$ neutron agent-delete 877314c2-3c8d-4666-a6ec-69513e83042d
Deleted agent(s): 877314c2-3c8d-4666-a6ec-69513e83042d
[stack@director ~]$ neutron agent-delete 8d2ffbcb-b6ff-42cd-b5b8-da31d8da8a40
Deleted agent(s): 8d2ffbcb-b6ff-42cd-b5b8-da31d8da8a40
[stack@director ~]$ neutron agent-delete 911c43a5-df3a-49ec-99ed-1d722821ec20
Deleted agent(s): 911c43a5-df3a-49ec-99ed-1d722821ec20
[stack@director ~]$ neutron agent-delete a58a3dd3-4cdc-48d4-ab34-612a6cd72768
Deleted agent(s): a58a3dd3-4cdc-48d4-ab34-612a6cd72768

[stack@director ~]$ neutron agent-list | grep controller-2
[stack@director ~]$

Finalización de servicios informáticos

Marque los elementos nova service-list que quedan del nodo eliminado y elimínelos:

[stack@director ~]$ nova service-list | grep controller-2

| 615 | nova-consoleauth | pod1-controller-2.localdomain  | internal          | enabled | down  | 2017-11-16T16:08:14.000000 | -               |
| 618 | nova-scheduler   | pod1-controller-2.localdomain  | internal          | enabled | down  | 2017-11-16T16:08:13.000000 | -               |
| 621 | nova-conductor   | pod1-controller-2.localdomain  | internal          | enabled | down  | 2017-11-16T16:08:14.000000 | -

[stack@director ~]$ nova service-delete 615
[stack@director ~]$ nova service-delete 618
[stack@director ~]$ nova service-delete 621

stack@director ~]$ nova service-list | grep controller-2

Asegúrese de que el proceso consoleauth se ejecute en todos los controladores o reinícielo con el uso de este comando: pcs resource restart openstack-nova-consoleauth:

[stack@director ~]$ nova service-list | grep consoleauth

| 601 | nova-consoleauth | pod1-controller-0.localdomain  | internal          | enabled | up    | 2017-11-16T21:00:10.000000 | -               |
| 608 | nova-consoleauth | pod1-controller-1.localdomain  | internal          | enabled | up    | 2017-11-16T21:00:13.000000 | -               |
| 622 | nova-consoleauth | pod1-controller-3.localdomain  | internal          | enabled | up    | 2017-11-16T21:00:13.000000 | -

Reinicie la delimitación en los nodos del controlador

Verifique todos los controladores para la ruta IP a la nube subyacente 192.0.0.0/8:

[root@pod1-controller-3 ~]# ip route
default via 172.25.22.1 dev vlan101
11.117.0.0/24 dev vlan17  proto kernel  scope link  src 11.117.0.12
11.118.0.0/24 dev vlan18  proto kernel  scope link  src 11.118.0.12
11.119.0.0/24 dev vlan19  proto kernel  scope link  src 11.119.0.12
11.120.0.0/24 dev vlan20  proto kernel  scope link  src 11.120.0.12
169.254.169.254 via 192.200.0.1 dev eno1
172.25.22.0/24 dev vlan101  proto kernel  scope link  src 172.25.22.102
192.0.0.0/8 dev eno1  proto kernel  scope link  src 192.200.0.103

Verifique la configuración actual de stonith. Elimine cualquier referencia al nodo de controlador anterior:

[root@pod1-controller-3 ~]# sudo pcs stonith show --full
 Resource: my-ipmilan-for-controller-6 (class=stonith type=fence_ipmilan)
  Attributes: pcmk_host_list=pod1-controller-1 ipaddr=192.100.0.1 login=admin passwd=Csco@123Starent lanplus=1
  Operations: monitor interval=60s (my-ipmilan-for-controller-6-monitor-interval-60s)
 Resource: my-ipmilan-for-controller-4 (class=stonith type=fence_ipmilan)
  Attributes: pcmk_host_list=pod1-controller-0 ipaddr=192.100.0.14 login=admin passwd=Csco@123Starent lanplus=1
  Operations: monitor interval=60s (my-ipmilan-for-controller-4-monitor-interval-60s)
Resource: my-ipmilan-for-controller-7 (class=stonith type=fence_ipmilan)
  Attributes: pcmk_host_list=pod1-controller-2 ipaddr=192.100.0.15 login=admin passwd=Csco@123Starent lanplus=1
  Operations: monitor interval=60s (my-ipmilan-for-controller-7-monitor-interval-60s)

[root@pod1-controller-3 ~]# pcs stonith delete my-ipmilan-for-controller-7
Attempting to stop: my-ipmilan-for-controller-7...Stopped

Agregue la configuración stonith para el nuevo controlador:

[root@pod1-controller-3 ~]sudo pcs stonith create my-ipmilan-for-controller-8 fence_ipmilan pcmk_host_list=pod1-controller-3 ipaddr=<CIMC_IP> login=admin passwd=<PASSWORD> lanplus=1 op monitor interval=60s

Reinicie la delimitación desde cualquier controlador y verifique el estado:

[root@pod1-controller-1 ~]# sudo pcs property set stonith-enabled=true
[root@pod1-controller-3 ~]# pcs status

<snip>
my-ipmilan-for-controller-1 (stonith:fence_ipmilan): Started pod1-controller-3
my-ipmilan-for-controller-0 (stonith:fence_ipmilan): Started pod1-controller-3
my-ipmilan-for-controller-3 (stonith:fence_ipmilan): Started pod1-controller-3

Configuración de sustitución de postservidor

Consulte el enlace siguiente para aplicar la configuración que estaba presente anteriormente en el servidor antiguo:

Con la colaboración de ingenieros de Cisco

Padmaraj Ramanoudjam
Cisco Advanced Services
Partheeban Rajagopal
Cisco Advanced Services

¿Resultó útil este documento?

Comentarios

Contacte a Cisco

Abrir un caso de soporte
(Requiere un Cisco Service Contract)

Sustitución del servidor controlador UCS C240 M4 - vEPC

Opciones de descarga

Lenguaje no discriminatorio

Acerca de esta traducción

Contenido

Introducción

Antecedentes

Abreviaturas

Flujo de trabajo del MOP

Prerequisites

Respaldo

Comprobación preliminar del estado

Deshabilitar la delimitación en el clúster de controladores

Instalación del nuevo nodo de controlador

Sustitución del nodo del controlador en la nube excesiva

Preparación para Eliminar el Nodo de Controlador Fallido

Preparación para agregar un nuevo nodo de controlador

Intervención manual

Verificar servicios en la nube en el controlador

Finalización de los routers del agente L3

Finalización de servicios informáticos

Reinicie la delimitación en los nodos del controlador

Configuración de sustitución de postservidor

Con la colaboración de ingenieros de Cisco

¿Resultó útil este documento?

Contacte a Cisco

Este documento se aplica a estos productos
