Introducción

Este documento describe la configuración para una implementación punto a multipunto usando un AP que soporta URWB y está asociado con un WLC Catalyst 9800 Series. Un solo nodo central se conecta a múltiples nodos remotos. Esto es habitual en situaciones como la red de retorno inalámbrica para varios dispositivos de campo o redes periféricas que se conectan a un hub central.

Antecedentes

 Un único nodo central se conecta a varios nodos remotos. Esto es habitual en situaciones como la red de retorno inalámbrica para varios dispositivos de campo o redes periféricas que se conectan a un hub central.

Acrónimos

• Punto a multipunto (PMP)
• Punto de acceso (AP)
• Red de retorno inalámbrica ultrarfiable (URWB)
• Controlador de LAN inalámbrica (WLC)

Componentes Utilizados

La configuración implica dos tipos diferentes de componentes de hardware:

• 3 Cisco Catalyst IW9167
• C9800-40

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos utilizados en este documento se iniciaron con una configuración desactivada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Consulte la terminología antigua y nueva aquí

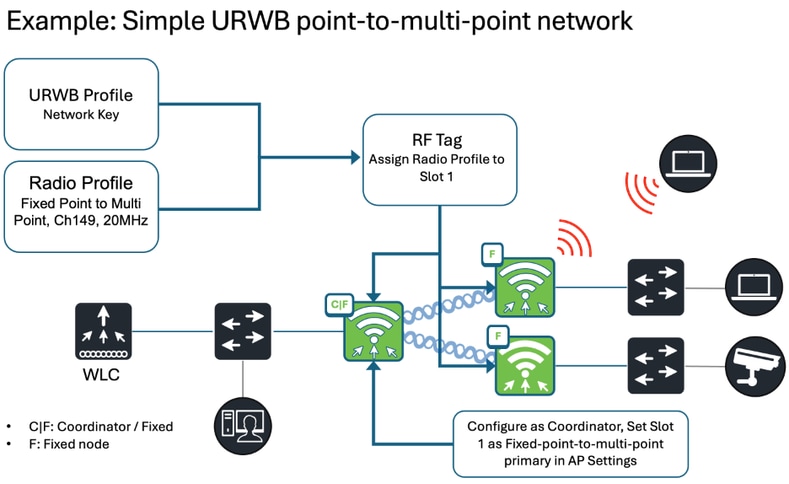

Topología de red punto a multipunto URWB con la CLI del controlador Catalyst 9800

Configuración punto a multipunto URWB del controlador Catalyst 9800

En un nivel superior, se requieren tres pasos para la implementación:

1.        Los puntos de acceso (AP) que soportan URWB deben estar asociados con el WLC Catalyst 9800.

2.        Aplique la configuración necesaria a los puntos de acceso.

3.        Implemente los puntos de acceso en la red.

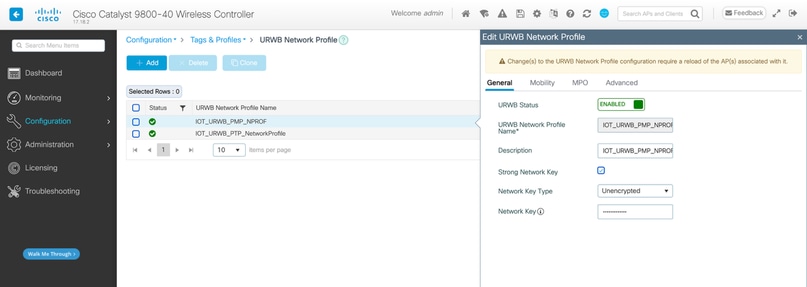

Configuración del Perfil de Red URWB

(Configurar -> Perfil de red URWB)

wireless profile urwb IOT_URWB_PMP_NPROF
 description IOT_URWB_PMP_NPROF
 strong-network-key
 network-key key 0 iotURWBpmp123
 no shutdown

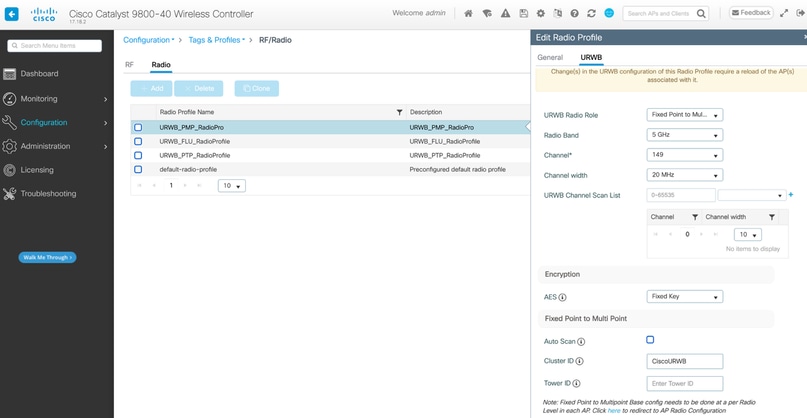

Configuración del perfil de radio

(Configuración -> Etiquetas y perfiles -> Radio -> Ficha Radio)

wireless profile radio URWB_PMP_RadioPro
 description URWB_PMP_RadioPro
 urwb channel 5Ghz 149
 urwb role point-to-multi-point

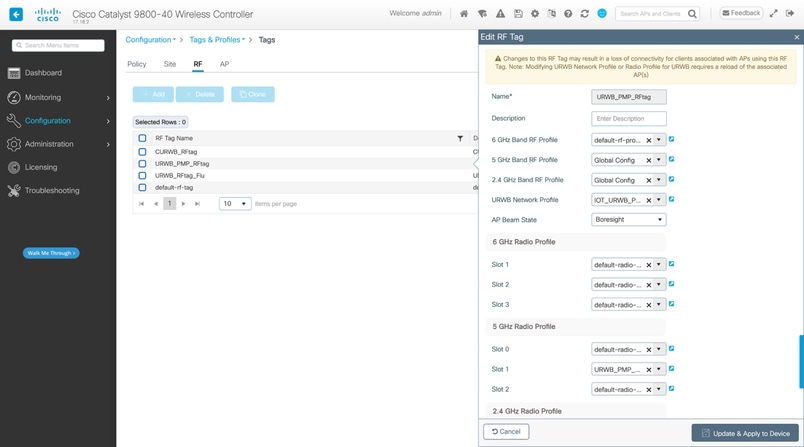

Configuración de la etiqueta RF

(Configuración -> Etiquetas y perfiles -> Etiquetas -> Ficha RF)

wireless tag rf URWB_PMP_RFtag
 dot11 5ghz slot1 radio-profile URWB_PMP_RadioPro
 urwb-profile IOT_URWB_PMP_NPROF

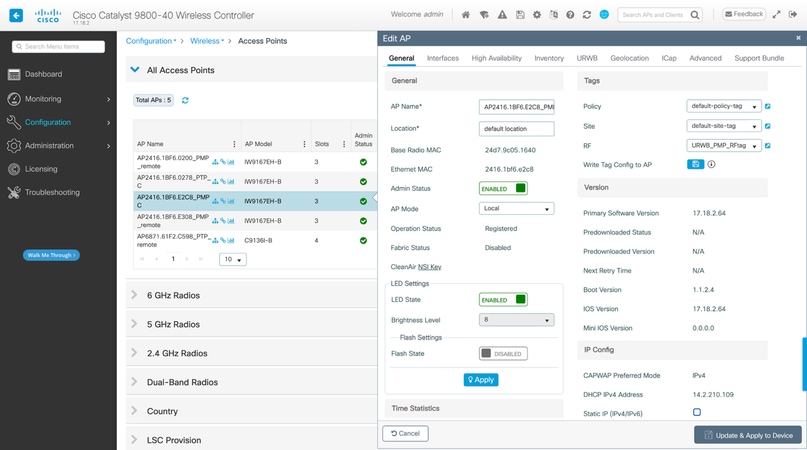

Configuración de puntos de acceso

(Configuración -> Inalámbrico -> Punto de acceso)

ap 2416.1bf6.0200
 rf-tag URWB_PMP_RFtag
ap 2416.1bf6.e2c8
 rf-tag URWB_PMP_RFtag
ap 2416.1bf6.e308
 rf-tag URWB_PMP_RFtag

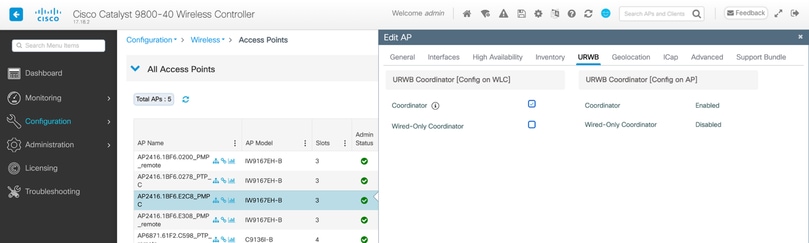

Configuración del coordinador

(Configuración -> Inalámbrico -> Punto de acceso. -> URWB)

ap name  urwb mode coordinator

Últimos pasos

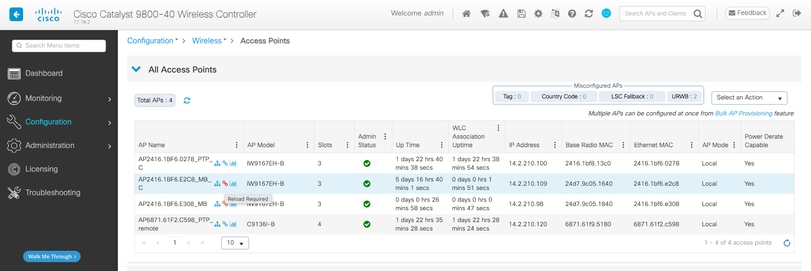

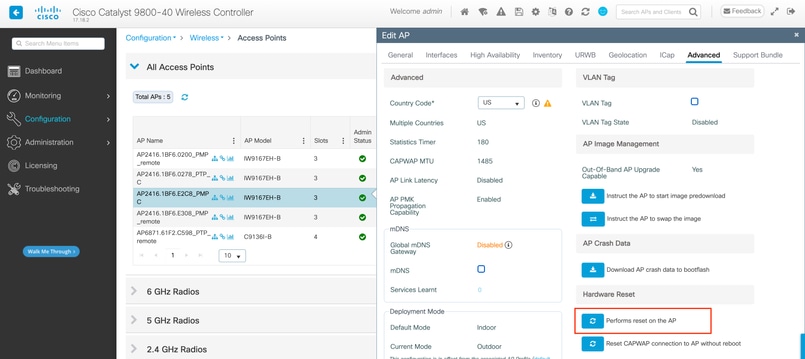

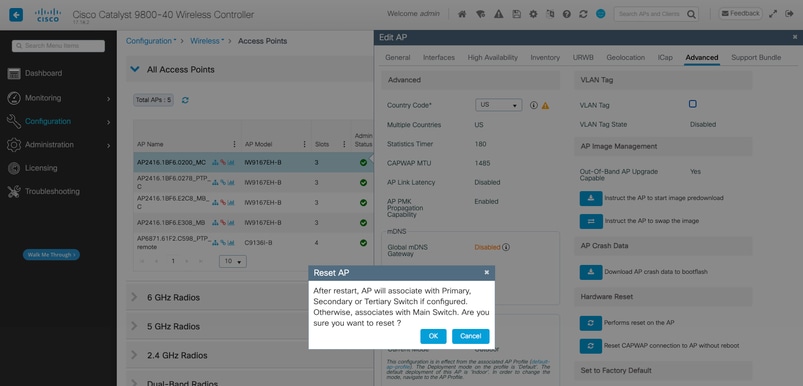

Después de configurar todos los parámetros, guarde la configuración y aplique los cambios. Si el AP no se reinicia automáticamente, todavía puede requerir un reinicio para que los cambios surtan efecto. La tabla AP indica si el AP requiere una recarga. Si es necesario, se puede volver a cargar desde el C9800. Una vez que los puntos de acceso (AP) se reinicien y las radios vuelvan a estar en línea, puede comprobar el RSSI desde la página Alineación de antena y supervisar la conectividad en directo desde la página Topología de red URWB.

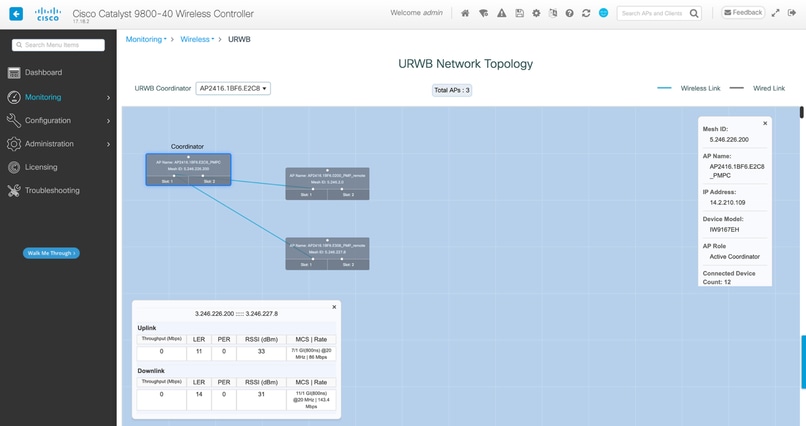

Resolución de problemas y supervisión de la red URWB

(Supervisión -> Inalámbrico -> URWB)

La Topología de Red URWB permite verificar los diferentes valores de índice de parámetros de clave de red de UPLINK y DOWNLINK. Es decir,. LER (índice de error de enlace), PER (índice de error de paquetes), RSSI (potencia de la señal), rendimiento, etc.

Problemas físicos

• Asegúrese del uso de antenas compatibles con CURWB, conectadas correctamente a radios según las pautas recomendadas y orientadas en la dirección correcta.
• Mantenga una línea de visión directa para las radios.

Uso elevado de canales

• Mitigue las interferencias mediante una planificación estratégica de RF.
• Los canales de RF deben ser escaneados y luego debe seleccionarse un canal en función de los resultados.

Problemas en la capacidad de procesamiento

Los problemas de rendimiento pueden deberse a varios factores:

• La potencia de la señal potente es vital para un rendimiento óptimo; las señales más débiles reducen la velocidad de modulación y el rendimiento. Intente conseguir una potencia de la señal entre -45 dBm y -70 dBm.
• La alta utilización de los canales también puede tener un grave impacto en el rendimiento.

Problemas de latencia

Los problemas de latencia, especialmente en aplicaciones confidenciales, pueden derivarse de:

• Intensidad de la señal inadecuada.
• Interferencia que afecta al rendimiento de frecuencia.

Depuraciones en el WLC

debug de URWB exec:

set platform software trace wncd chassis active R0 urwb-exec debug

debug de configuración de URWB:

Set platform software trace wncd chassis active R0 urwb-config debug

debug de base de datos URWB

Set platform software trace wncd chassis active R0 urwb-db debug

Comandos CLI en el AP

Show urwb modeconfig

Show urwb mpls config

Show urwb dot11Radio <> config

Show urwb mesh route status

Show urwb eng-stats
