Introducción

Este documento describe la configuración para una implementación de movilidad usando un AP que soporta URWB y está asociado con un WLC Catalyst 9800 Series.

Antecedentes

Esta topología admite la conectividad para los recursos móviles, como vehículos o robots. Es esencial para los casos prácticos que requieren una comunicación continua de baja latencia mientras se está en movimiento.

Acrónimos

• Base de movilidad (MB)
• Cliente de movilidad (MC)
• Punto de acceso (AP)
• Red de retorno inalámbrica ultrarfiable (URWB)
• Controlador de LAN inalámbrica (WLC)

Componentes Utilizados

La configuración implica dos tipos diferentes de componentes de hardware:

• 3 Cisco Catalyst IW9167
• C9800-40

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos utilizados en este documento se iniciaron con una configuración desactivada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Consulte la terminología antigua y nueva aquí

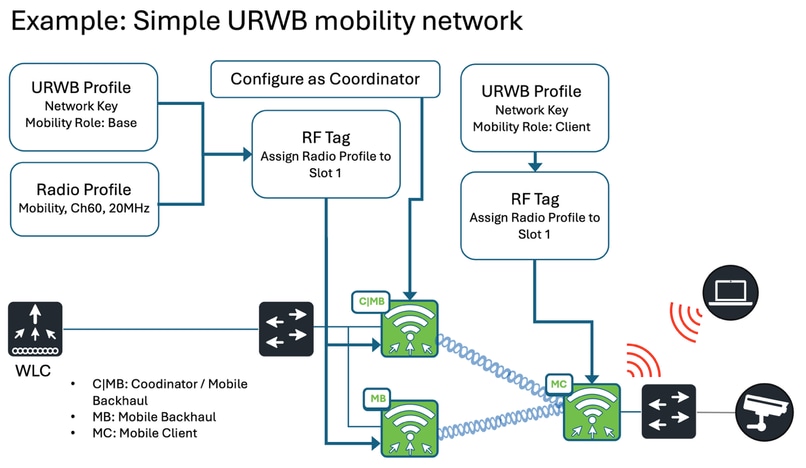

Topología de red de movilidad de URWB mediante la CLI del controlador Catalyst 9800

Configuración de movilidad de URWB desde el controlador Catalyst 9800

En un nivel superior, se requieren tres pasos para la implementación:

1.        Los puntos de acceso (AP) que soportan URWB deben estar asociados con el WLC Catalyst 9800.

2.        Aplique la configuración necesaria a los puntos de acceso.

3.        Implemente los puntos de acceso en la red.

Configuración del Perfil de Red URWB

(Configurar -> Perfil de red URWB)

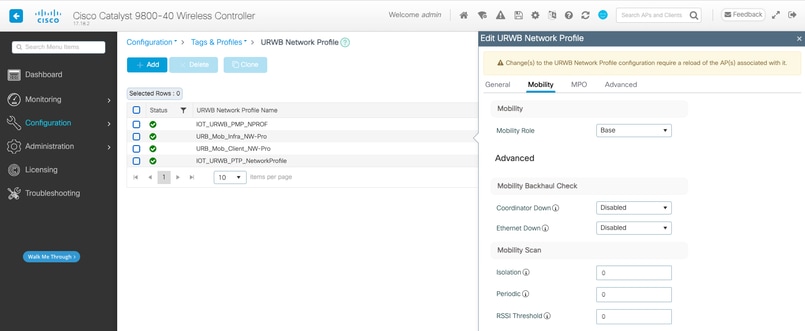

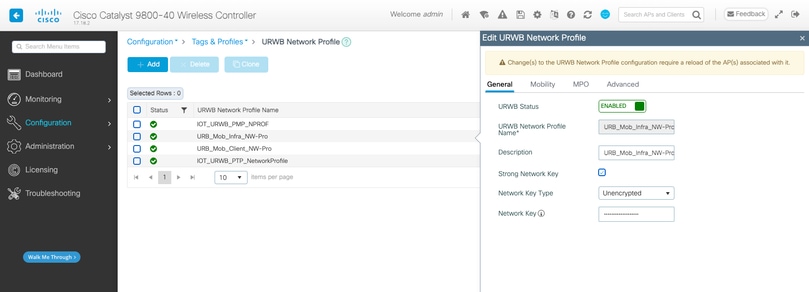

Perfil de red para base de movilidad

wireless profile urwb URB_Mob_Infra_NW-Pro
 description URB_Mob_Infra_NW-Pro
 strong-network-key
 network-key key 0 S3cretK3y8675309!!!
 no shutdown

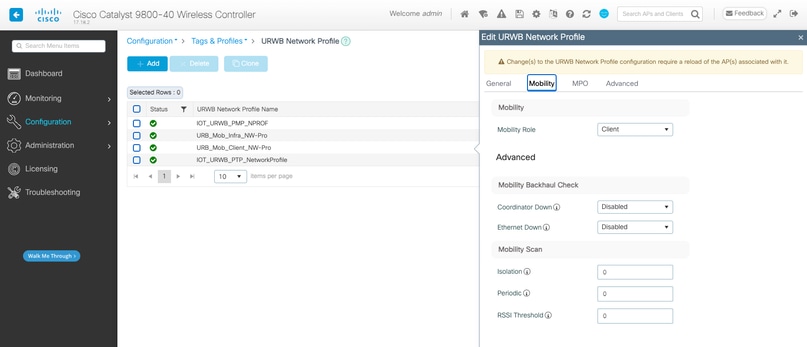

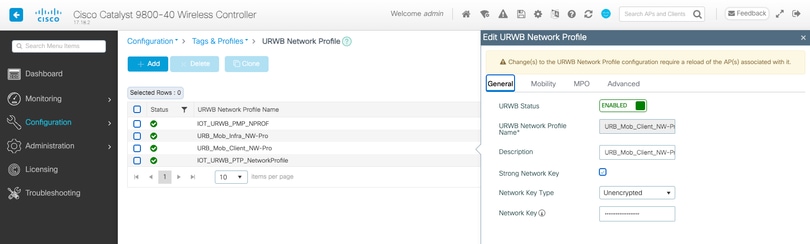

Perfil de red para Mobility Client

wireless profile urwb URB_Mob_Client_NW-Pro
 description URB_Mob_Client_NW-Pro
 strong-network-key
 network-key key 0 S3cretK3y8675309!!!
 mobility role client
 no shutdown

Nota: En un clúster de movilidad, la clave de red para todos los dispositivos base y cliente debe ser la misma para establecer el túnel MPLS y comunicarse entre sí.

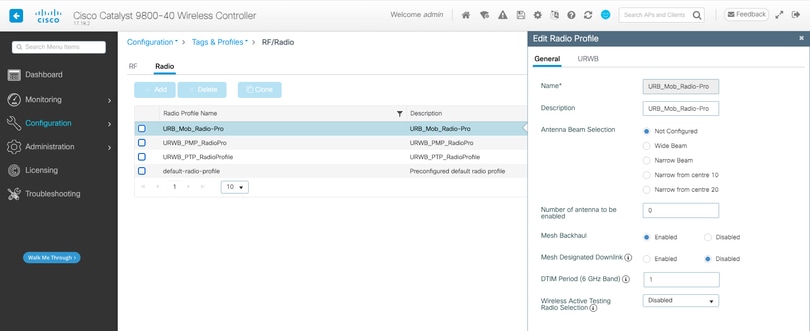

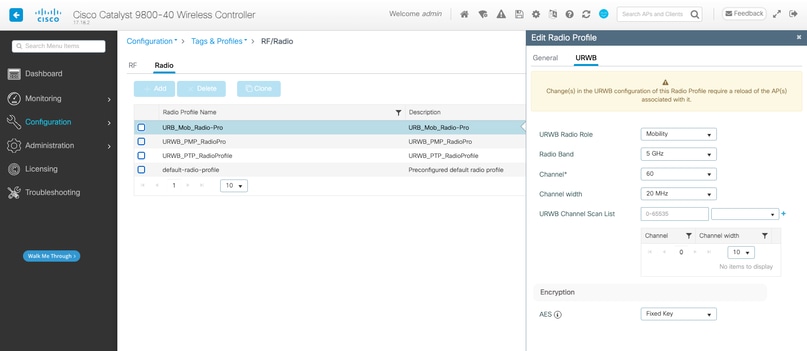

Configuración del perfil de radio

(Configuración -> Etiquetas y perfiles -> Radio -> Ficha Radio)

wireless profile radio URB_Mob_Radio-Pro
 description URB_Mob_Radio-Pro
 urwb channel 5Ghz 60
 urwb role mobility

Configuración de etiquetas de RF

(Configuración -> Etiquetas y perfiles -> Etiquetas -> Ficha RF)

Etiqueta de RF para base móvil

wireless tag rf URB_Mob_RF-Tag-Base
 description URB_Mob_RF-Tag-Base
 dot11 5ghz slot1 radio-profile URB_Mob_Radio-Pro
 urwb-profile URB_Mob_Infra_NW-Pro

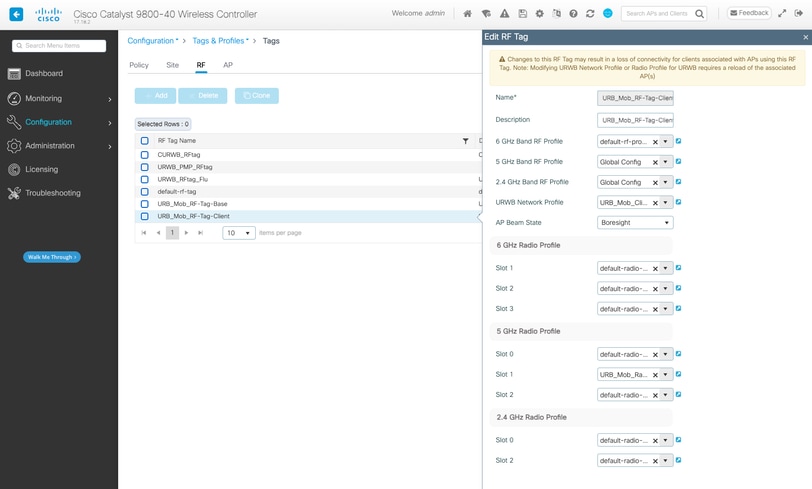

Etiqueta de RF para cliente móvil

wireless tag rf URB_Mob_RF-Tag-Client
 description URB_Mob_RF-Tag-Client
 dot11 5ghz slot1 radio-profile URB_Mob_Radio-Pro
 urwb-profile URB_Mob_Client_NW-Pro

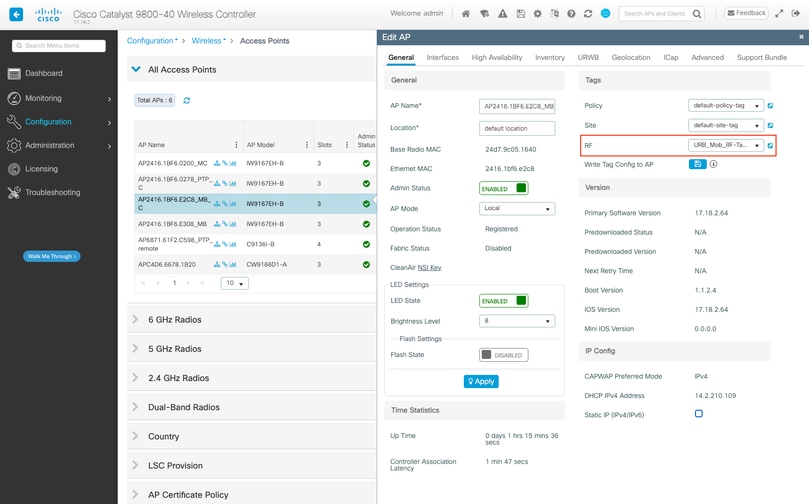

Configuración de puntos de acceso

(Configuración -> Inalámbrico -> Punto de acceso)

ap 2416.1bf6.0200
 rf-tag URB_Mob_RF-Tag-Client
ap 2416.1bf6.e2c8
 rf-tag URB_Mob_RF-Tag-Base
ap 2416.1bf6.e308
 rf-tag URB_Mob_RF-Tag-Base

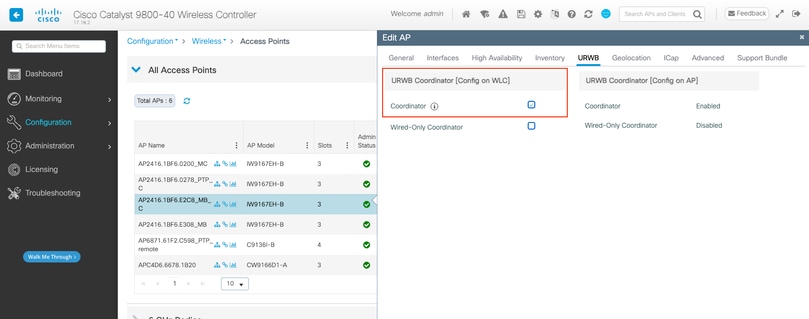

Configuración del coordinador

(Configuración -> Inalámbrico -> Punto de acceso. -> URWB)

ap name  urwb mode coordinator

Últimos pasos

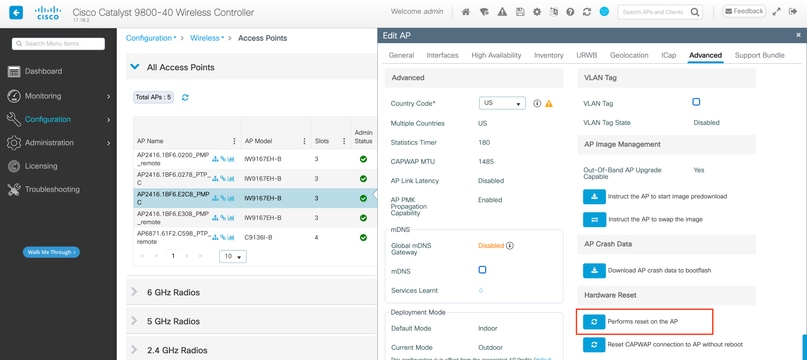

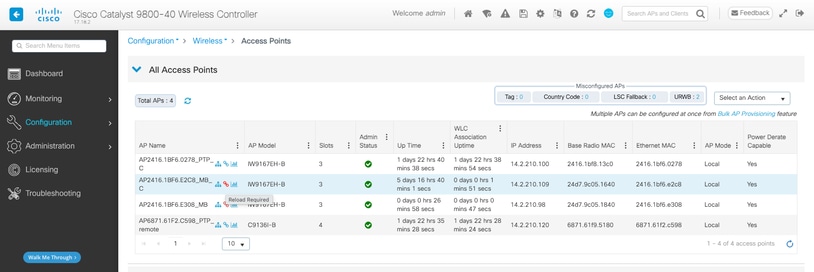

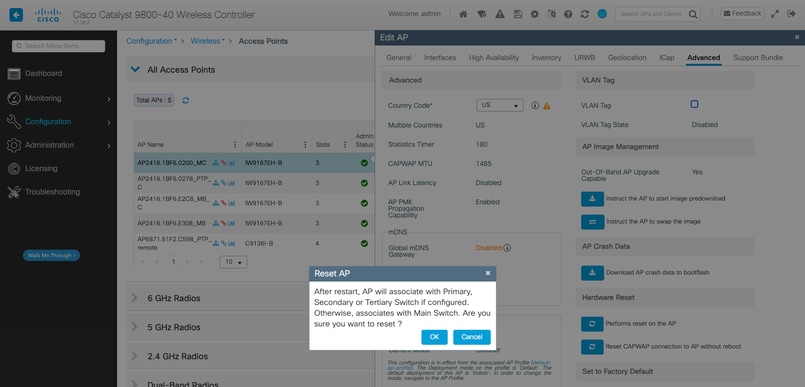

Después de configurar todos los parámetros, guarde la configuración y aplique los cambios. Si el AP no se reinicia automáticamente, todavía puede requerir un reinicio para que los cambios surtan efecto. La tabla AP indica si el AP requiere una recarga. Si es necesario, se puede volver a cargar desde el C9800. Una vez que los puntos de acceso (AP) se reinicien y las radios vuelvan a estar en línea, puede comprobar el RSSI desde la página Alineación de antena y supervisar la conectividad en directo desde la página Topología de red URWB.

Resolución de problemas y supervisión de la red CURWB

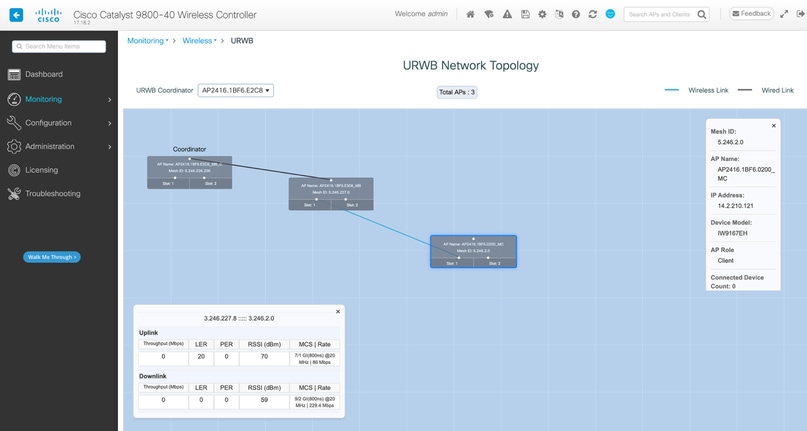

Supervisión de la red URWB

(Supervisión -> Inalámbrico -> URWB)

La topología de red URWB le permite verificar diferentes valores de índice de parámetros de clave de red para UPLINK y DOWNLINK, como LER (índice de error de link), PER (índice de error de paquete), RSSI (intensidad de la señal), rendimiento, etc.

Problemas físicos

• Asegúrese del uso de antenas compatibles con CURWB, conectadas correctamente a radios según las pautas recomendadas y orientadas en la dirección correcta.
• Confirme que la cobertura superpuesta es adecuada en toda la pista.
• Mantenga una línea de visión directa para las radios.

Uso elevado de canales

• Mitigue las interferencias mediante una planificación estratégica de RF.
• Utilice implementaciones de frecuencia múltiple con exploración de frecuencia para una transferencia sin problemas, lo que requiere dos radios por vehículo.
• Asegúrese de que las radios estén colocadas al menos a 10 pies de distancia a la misma altura y mantenga un mínimo de 3 pies entre las radios del mismo poste para evitar interferencias de dispositivos cercanos.

Problemas en la capacidad de procesamiento

Los problemas de rendimiento pueden deberse a varios factores:

• La potencia de la señal potente es vital para un rendimiento óptimo; las señales más débiles reducen la velocidad de modulación y el rendimiento. Intente conseguir una potencia de la señal entre -45 dBm y -70 dBm.
• La alta utilización de los canales también puede provocar una degradación del rendimiento.

Problemas de latencia

Los problemas de latencia, especialmente en aplicaciones confidenciales, pueden derivarse de:

• Intensidad de señal inadecuada a lo largo de la pista.
• Interferencia que afecta al rendimiento de frecuencia.
• La necesidad de configuraciones de calidad de servicio (QoS) en radios y switches.
• Ajustes de fluidez que requieren verificación y ajuste de acuerdo con las configuraciones del PLC.

Depuraciones en el WLC

debug de URWB exec:

set platform software trace wncd chassis active R0 urwb-exec debug

debug de configuración de URWB:

Set platform software trace wncd chassis active R0 urwb-config debug

Depuración de base de datos URWB:

Set platform software trace wncd chassis active R0 urwb-db debug

Comandos CLI en el AP

Show urwb modeconfig

Show urwb mpls config

Show urwb dot11Radio <> config

Show urwb mesh route status

Show urwb eng-stats
