Configuración del Parámetro MPLS en Radios de Modo IW URWB

Introducción

Este documento describe la configuración de los parámetros MPLS en radios IW9165 e IW9167 en modo URWB.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Navegación y comandos básicos de CLI
• Comprensión de las radios de modo URWB de IW

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• Radios IW9165 e IW9167
• Servicio inalámbrico industrial

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Antecedentes

MPLS es una técnica de routing que utiliza etiquetas en lugar de direcciones IP para enviar datos desde el origen al destino.

En las radios IW9165 e IW9167 en modo URWB, se pueden configurar varios parámetros MPLS mediante IoT OD con el servicio Industrial Wireless y CLI.

Este documento proporciona instrucciones detalladas sobre la configuración de estos parámetros.

Configurar

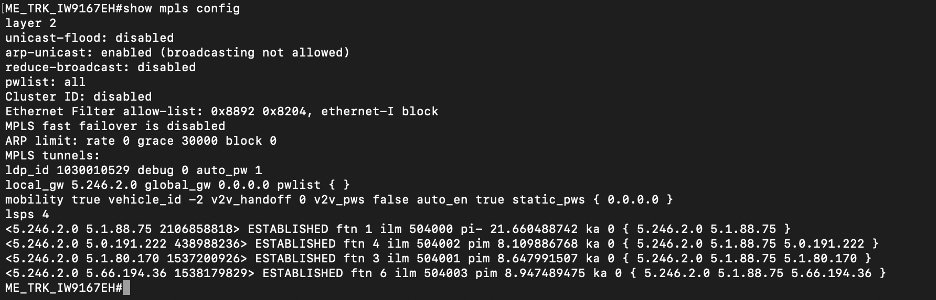

Configuración actual

Para ver la configuración MPLS actual en el dispositivo:

device#show mpls configuration

Ejemplo de salida:

Configuration for MPLS:
- MPLS tunnels: Tunnel1, Tunnel2
- Unicast flooding: enabled
- Pseudowire formation: meshend
- Cluster ID: cluster1
- ARP limit: rate 100, grace 200, block 300
- ARP unicast flooding: enabled
- Reduce broadcast: enabled
- VBR table: 5 entries

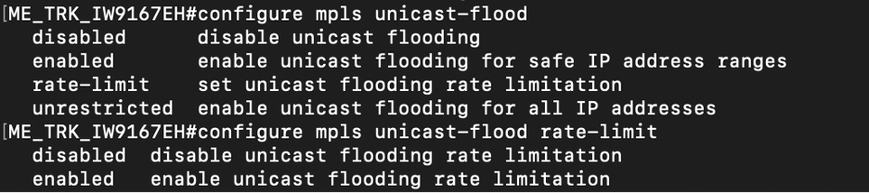

Inundación de unidifusión

Paso 1: Habilite la inundación de unidifusión de paquetes MPLS.

device#configure mpls unicast enabled

Paso 2: Inhabilite la inundación de unidifusión de paquetes MPLS.

device#configure mpls unicast disabled

Paso 3: Habilite la inundación de unidifusión desde direcciones IP no privadas.

device#configure mpls unicast restricted

Paso 4: Habilite las limitaciones de reintento para paquetes de unidifusión.

device#configure mpls unicast-flood rate-limit enabled

Paso 5: Desactive las limitaciones de reintento para paquetes de unidifusión.

device#configure mpls unicast-flood rate-limit disabled

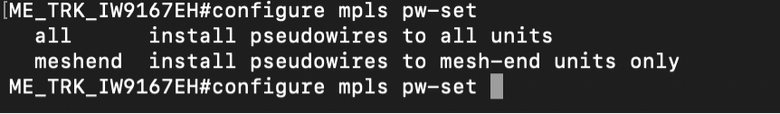

Formación de Pseudowire

Paso 1: Habilite los pseudowires para que solo tengan un extremo de malla.

device#configure mpls pw-set meshend

Paso 2: Habilite los pseudowires en todos los dispositivos.

device#configure mpls pw-set all

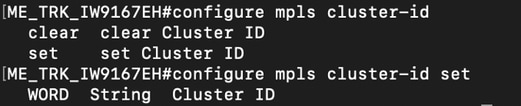

ID de clúster

Paso 1: Configure el ID del clúster.

device#configure mpls cluster-id set cluster1

Paso 2: Quite la ID del clúster.

device#configure mpls cluster-id clear

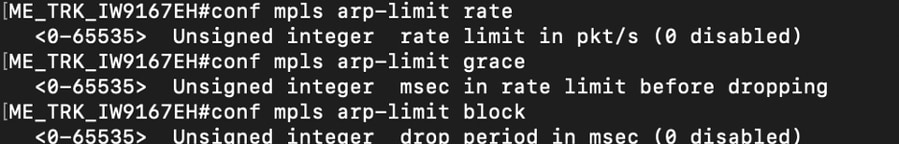

Límite ARP

Paso 1: Establezca la velocidad de límite ARP.

device#configure mpls arp-limit rate N

Paso 2: Establezca el valor de gracia de límite ARP.

device#configure mpls arp-limit grace rate X

Paso 3: Establezca el valor de bloque de límite ARP.

device#configure mpls arp-limit block Y

Inundación de unidifusión ARP

Paso 1: Habilite la inundación de unidifusión ARP.

device#configure mpls arp-unicast enabled

Paso 2: Inhabilite la inundación de unidifusión ARP.

device#configure mpls arp-unicast disabled

Reduzca la difusión

Paso 1: Habilite la reducción de paquetes de broadcast.

device#configure mpls reduce-broadcast enabled

Paso 2: Inhabilite la reducción de paquetes de broadcast.

device#configure mpls reduce-broadcast disabled

Tabla VBR

Paso 1: Borre la tabla VBR de cualquier dispositivo.

device#configure mpls vbr clear

Paso 2: Agregar una nueva ruta a un dispositivo.

device#configure mpls vbr mac-list add <mac-address> <vlan id>

Paso 3: Elimine una ruta aprendida del dispositivo.

device#configure mpls vbr mac-list clear <mac-address> <vlan id>

Verificación

Paso 1: Verifique la configuración MPLS.

device#show mpls configuration

Explicación: Este comando muestra la configuración MPLS actual y los túneles establecidos en el dispositivo.

Step 2: Validate VBR table entries

device#show mpls vbr
