Configuración de ASA como servidor de CA local y cabecera de AnyConnect

Introducción

Este documento describe cómo configurar un Cisco Adaptive Security Appliance (ASA) como servidor de la Autoridad de Certificación (CA) y como gateway de Secure Sockets Layer (SSL) para Cisco AnyConnect Secure Mobility Clients.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Configuración básica de ASA que ejecuta la versión de software 9.1.x

• ASDM 7.3 o superior

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• Cisco 5500 Series ASA que ejecuta la versión de software 9.1(6)
• AnyConnect Secure Mobility Client versión 4.x para Windows

• PC que ejecuta un sistema operativo compatible según el Gráfico de compatibilidad.

• Cisco Adaptive Security Device Manager (ASDM) versión 7.3

Nota: Descargue el paquete AnyConnect VPN Client (anyconnect-win*.pkg) de Cisco Software Download (sólo clientes registrados) . Copie el AnyConnect VPN client en la memoria flash ASA, que será descargada a los equipos de los usuarios remotos para establecer la conexión SSL VPN con el ASA. Consulte la sección Instalación de AnyConnect Client de la guía de configuración ASA para obtener más información.

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). If your network is live, make sure that you understand the potential impact of any command.

Antecedentes

La autoridad de certificación en ASA proporciona estas funcionalidades:

• Integra el funcionamiento básico de la autoridad certificadora en el ASA.
• Implementa certificados.
• Proporciona comprobación de revocación segura de los certificados emitidos.
• Proporciona una autoridad de certificación en ASA para su uso con conexiones VPN SSL basadas en navegador (WebVPN) y en cliente (AnyConnect).
• Proporciona certificados digitales de confianza a los usuarios, sin necesidad de depender de la autorización de certificados externos.
• Proporciona una autoridad interna segura para la autenticación de certificados y ofrece una inscripción de usuario sencilla mediante un inicio de sesión en el sitio web.

Directrices y limitaciones

• Compatible con el modo de firewall enrutado y transparente.
• Solo un servidor de CA local a la vez puede residir en un ASA.
• ASA como función de servidor de CA local no es compatible con una configuración de conmutación por fallo.
• El ASA que actualmente actúa como servidor de CA local sólo admite la generación de certificados SHA1.
• El servidor de la CA local se puede utilizar para las conexiones VPN SSL basadas en el navegador y en el cliente. Actualmente no es compatible con IPSec.
• No admite el equilibrio de carga de VPN para la CA local.
• La CA local no puede estar subordinada a otra CA. Sólo puede actuar como CA raíz.
• Actualmente, ASA no puede inscribirse en el servidor de CA local para el certificado de identidad.
• Cuando se completa una inscripción de certificados, ASA almacena un archivo PKCS12 que contiene el par de claves y la cadena de certificados del usuario, lo que requiere aproximadamente 2 KB de memoria flash o espacio en disco por inscripción. La cantidad real de espacio en disco depende del tamaño de la clave RSA configurada y de los campos del certificado. Tenga en cuenta esta directriz al agregar un gran número de inscripciones de certificados pendientes en un ASA con una cantidad limitada de memoria flash disponible, ya que estos archivos PKCS12 se almacenan en la memoria flash durante el tiempo de espera de recuperación de la inscripción configurada.

Configurar

  En esta sección se describe cómo configurar Cisco ASA como servidor de CA local.

Nota: Use el Command Lookup Tool (únicamente clientes registrados) para obtener más información sobre los comandos que se utilizan en esta sección.

Diagrama de la red

ASA como servidor de CA local

Paso 1. Configuración y activación del servidor de la CA local en ASA

• Vaya a Configuración > VPN de acceso remoto > Administración de certificados > Autoridad de certificados local > Servidor de la CA. Marque la opción Enable Certificate Authority server.

• Configurar frase de paso. La frase de paso debe tener un mínimo de 7 caracteres y se debe utilizar para codificar y guardar un archivo PKCS12 que incluya el certificado de la CA local y el par de claves. La frase de contraseña desbloquea el archivo PKCS12 si se pierde el certificado de la CA o el par de claves.

• Configure el nombre del emisor. Este campo aparecería como Certificado raíz CN. Puede especificarse en el formato siguiente: CN (nombre común), OU (unidad de organización), (O) Organización , L (localidad) , S (estado) y C (país).

• Configuración opcional: configure el servidor SMTP y el servidor de correo electrónico para asegurarse de que OTP se pueda recibir a los clientes finales por correo para completar la inscripción. Puede configurar el nombre de host o la dirección IP de su servidor SMTP/de correo electrónico local. También puede configurar los campos Dirección de origen y Asunto del correo electrónico que los clientes recibirán. De forma predeterminada, la dirección de origen es admin@<nombre de host ASA>.null y el asunto es Invitación a inscripción de certificado.

• Configuración opcional: puede configurar los parámetros opcionales como el tamaño de la clave del cliente, el tamaño de la clave del servidor de la CA, la vida útil del certificado de la CA y la vida útil del certificado del cliente.

CLI equivalente:

ASA(config)# crypto ca server
ASA(config-ca-server)# issuer-name CN=ASA.local
ASA(config-ca-server)# subject-name-default CN=ASA.local
ASA(config-ca-server)# lifetime certificate 365
ASA(config-ca-server)# lifetime ca-certificate 1095
ASA(config-ca-server)# passphrase cisco123
ASA(config-ca-server)# no shutdown
% Some server settings cannot be changed after CA certificate generation.
Keypair generation process begin. Please wait...

Completed generation of the certificate and keypair...

Archiving certificate and keypair to storage... Complete

Estos son campos adicionales que se pueden configurar en Configuración del servidor de la CA local.

URL de punto de distribución CRL	Esta es la ubicación de CRL en ASA. La ubicación predeterminada es http://hostname.domain/+CSCOCA+/asa_ca.crl, pero se puede modificar la dirección URL.
Interfaz y puerto de Publish-CRL	Para que la CRL esté disponible para la descarga HTTP en una interfaz y un puerto determinados, elija una interfaz de publicación de CRL en la lista desplegable. A continuación, introduzca el número de puerto, que puede ser cualquier número entre 1 y 65535. El número de puerto predeterminado es el puerto TCP 80.
Duración de CRL	La entidad emisora de certificados local actualiza y vuelve a emitir la CRL cada vez que se revoca o anula un certificado de usuario, pero si no hay cambios en la revocación, la CRL se vuelve a emitir automáticamente cada vez que dura la CRL, el período de tiempo especificado con el comando lifetime crl durante la configuración de la entidad emisora de certificados local. Si no especifica una duración de CRL, el período de tiempo predeterminado es de seis horas.
Ubicación de almacenamiento de base de datos	ASA accede e implementa la información de usuario, los certificados emitidos y las listas de revocación mediante una base de datos de CA local. Esta base de datos reside en la memoria flash local de forma predeterminada, o se puede configurar para residir en un sistema de archivos externo que esté montado y al que el ASA pueda acceder.
Nombre de asunto predeterminado	Introduzca un asunto predeterminado (cadena de DN) para anexar a un nombre de usuario en los certificados emitidos. Los atributos de DN permitidos se proporcionan en esta lista: ·CN (nombre común)SN (apellido) ·O (nombre de la organización) ·L (localidad) ·C (País) ·OU (Unidad organizativa) ·EA (dirección de correo electrónico) ·ST (Estado/Provincia) ·T (Título)
Período de inscripción	Establece el límite de tiempo de inscripción en horas dentro de las cuales el usuario podría recuperar el archivo PKCS12 de ASA. El valor predeterminado es 24 horas. Nota: Si el período de inscripción vence antes de que el usuario recupere el archivo PKCS12 que incluye el certificado de usuario, la inscripción no está permitida.
Vencimiento de contraseña única	Define la cantidad de tiempo en horas que OTP es válido para la inscripción de usuarios. Este período de tiempo comienza cuando se permite al usuario inscribirse. El valor predeterminado es 72 horas.
Recordatorio de vencimiento del certificado	Especifica el número de días que deben transcurrir antes de que caduque el certificado para que se envíe a los propietarios de certificados un aviso inicial de reinscripción.

Paso 2. Creación y adición de usuarios a la base de datos ASA

• Vaya a Configuration > Remote Access VPN > Certificate Management > Local Certificate Authority > Manage User Database. Haga clic en Add.

• Especifique los detalles del usuario: Nombre de usuario, ID de correo electrónico y nombre del asunto, como se muestra en esta imagen.

• Asegúrese de que Allow Enrollment esté marcado para que pueda inscribirse en el certificado.
• Haga clic en Add User para completar la configuración del usuario.

CLI equivalente:

ASA(config)# crypto ca server user-db add user1 dn CN=user1,OU=TAC email user1@cisco.com

• Después de agregar el usuario a la base de datos de usuarios, el estado de inscripción se muestra como Permitido inscribir.

CLI para verificar el estado del usuario:

ASA# show crypto ca server user-db
username: user1
email:    user1@cisco.com
dn:       CN=user1,OU=TAC
allowed:  19:03:11 UTC Thu Jan 14 2016
notified: 1 times
enrollment status: Allowed to Enroll

• Una vez agregado el usuario a la base de datos de usuarios, OTP (One Time Password), para que el usuario complete la inscripción, se puede proporcionar mediante:

Enviar correo electrónico a OTP (requiere que el servidor SMTP y la configuración de correo electrónico se configuren en la configuración del servidor de la CA).

                                                                 O

Consulte directamente el OTP y compártalo con el usuario haciendo clic en Ver/Volver a generar OTP. Esto también se puede utilizar para regenerar la OTP.

CLI equivalente:

!! Email the OTP to the user
ASA# crypto ca server user-db allow user1 email-otp

!! Display the OTP on terminal
ASA# crypto ca server user-db allow user1 display-otp
Username: user1
OTP: 18D14F39C8F3DD84
Enrollment Allowed Until: 14:18:34 UTC Tue Jan 12 2016

Paso 3. Habilitación de webvpn en la interfaz WAN

• Habilite el acceso web en ASA para que los clientes soliciten la inscripción.

!! Enable web-access on the "Internet" interface of the ASA
ASA(config)# webvpn
ASA(config-webvpn)#enable Internet

Paso 4. Importar el certificado en el equipo cliente

• En la estación de trabajo cliente, abra un navegador y navegue hasta el link para completar la inscripción.
• El IP/FQDN utilizado en este enlace debe ser la IP de la interfaz en la que webvpn está habilitado en ese paso, que es la interfaz de Internet.

https://

          IP/FQDN>/+CSCOCA+/enroll.html


• Ingrese el nombre de usuario (configurado en ASA en el Paso 2 , opción A) y la OTP, que se proporcionó por correo electrónico o manualmente.

• Haga clic en Open para instalar directamente el certificado de cliente recibido del ASA.

• La frase de contraseña para instalar el certificado de cliente es la misma que la OTP recibida anteriormente.

• Haga clic en Next (Siguiente).

• Deje la ruta predeterminada y haga clic en Next.

• Introduzca el OTP en el campo Contraseña.
• Puede seleccionar la opción Marcar esta clave como exportable para que la clave se pueda exportar desde la estación de trabajo en el futuro si es necesario.
• Haga clic en Next (Siguiente)

• Puede instalar manualmente el certificado en un almacén de certificados determinado o dejarlo para elegir automáticamente el almacén.
• Haga clic en Next (Siguiente).

• Haga clic en Finalizar para completar la instalación.

• Una vez instalado correctamente el certificado, puede verificarlo.

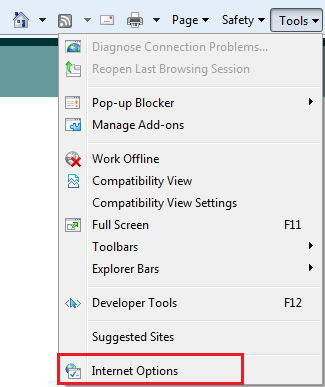

• Abra IE y navegue hasta Herramientas > Opciones de Internet.

• Vaya a la pestaña Content y haga clic en Certificates, como se muestra en esta imagen.

• En el almacén personal, puede ver el certificado recibido del ASA.

ASA como gateway SSL para clientes AnyConnect

Asistente de configuración de ASDM de AnyConnect

El asistente de configuración/CLI de AnyConnect se puede utilizar para configurar AnyConnect Secure Mobility Client. Asegúrese de que se haya cargado un paquete de AnyConnect Client en la memoria flash o el disco del firewall de ASA antes de continuar.

Complete estos pasos para configurar AnyConnect Secure Mobility Client mediante el asistente de configuración:

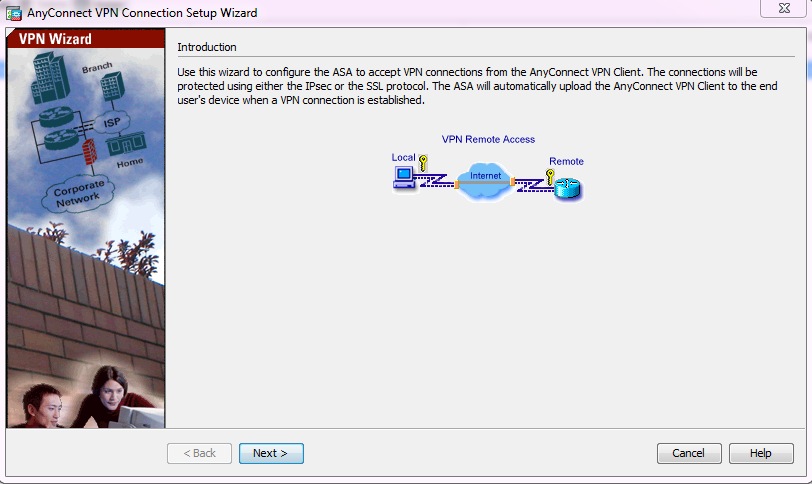

1. Inicie sesión en ASDM y navegue hasta Wizards> VPN Wizards > AnyConnect VPN Wizard para iniciar el asistente de configuración y haga clic en Next.

  2. Introduzca el nombre del perfil de conexión, seleccione la interfaz en la que finalizará la VPN en el menú desplegable VPN Access Interface (Interfaz de acceso a VPN) y haga clic en Next (Siguiente).

3. Marque la casilla de control SSL para activar Secure Sockets Layer (SSL). El certificado del dispositivo puede ser un certificado emitido por una autoridad de certificación (CA) de confianza (como Verisign o Entrust) o un certificado firmado automáticamente. Si el certificado ya está instalado en ASA, se puede elegir en el menú desplegable.

1. Nota: Este certificado es el certificado del lado del servidor que ASA presentará a los clientes SSL. Si no hay certificados de servidor instalados actualmente en el ASA de los que se debe generar un certificado autofirmado, haga clic en Manage.

   Para instalar un certificado de terceros, siga los pasos que se describen en el documento Certificados de proveedores de terceros para la instalación manual de ASA 8.x para usar con el ejemplo de configuración de WebVPN de Cisco.

   • Habilite los protocolos VPN y el certificado de dispositivo.
   • Haga clic en Next (Siguiente).

4. Haga clic en Agregar para agregar el paquete de cliente AnyConnect (archivo .pkg) desde la unidad local o desde la memoria flash/disco de ASA.

Haga clic en Buscar Flash para agregar la imagen de la unidad flash, o haga clic en Cargar para agregar la imagen de la unidad local de la máquina host.

• Puede cargar el archivo AnyConnect.pkg desde la memoria flash/disco ASA (si el paquete ya está allí) o desde la unidad local.
• Browse flash (Examinar flash): para seleccionar el paquete de AnyConnect de ASA Flash/Disk (Disco/Flash ASA).
• Cargar: para seleccionar el paquete de AnyConnect de la unidad local del equipo host.
• Click OK.

• Haga clic en Next (Siguiente).

5. La autenticación de usuario se puede completar a través de los grupos de servidores Autenticación, Autorización y Contabilización (AAA). Si los usuarios ya están configurados, elija LOCAL y haga clic en Next. De lo contrario, agregue un usuario a la base de datos de usuarios locales y haga clic en Next.

Nota: En este ejemplo, se configura la autenticación LOCAL, lo que significa que la base de datos de usuarios locales en ASA se utilizará para la autenticación.

6. Asegúrese de que el Pool de Direcciones para los clientes VPN esté configurado. Si ya se ha configurado un grupo de direcciones IP, selecciónelo en el menú desplegable. Si no es así, haga clic en New para configurar. Una vez finalizado, haga clic en Next.

• Haga clic en Next (Siguiente).

7. Opcionalmente, configure los servidores y DN del Sistema de nombres de dominio (DNS) en los campos DNS y Nombre de dominio y, a continuación, haga clic en Siguiente.

8. Asegúrese de que el tráfico entre el cliente y la subred interna debe estar exento de cualquier traducción de direcciones de red (NAT) dinámica. Active la casilla de verificación Exención del tráfico VPN de la traducción de direcciones de red y configure la interfaz LAN que se utilizará para la exención. Además, especifique la red local que debe estar exenta y haga clic en Next.

9. Haga clic en Next.

 10. El último paso muestra el resumen. Haga clic en Finalizar para completar la configuración.

La configuración de AnyConnect Client ahora está completa. Sin embargo, al configurar AnyConnect a través del asistente de configuración, se configura el método de autenticación como AAA de forma predeterminada. Para autenticar los clientes a través de certificados y nombre de usuario/contraseña, el grupo de túnel (perfil de conexión) debe configurarse para utilizar certificados y AAA como método de autenticación.

• Vaya a Configuration > Remote Access VPN > Network (Client) Access > AnyConnect Connection Profiles.
• Debería ver el nuevo perfil de conexión SSL_GRP agregado en la lista.

• Para configurar AAA y Certificate Authentication, seleccione el perfil de conexión SSL_GRP y haga clic en Edit.
• En Método de autenticación, seleccione Ambos.

Configuración de CLI para AnyConnect

!! *****Configure the VPN Pool*****

ip local pool VPN_Pool 10.10.10.1-10.10.10.200 mask 255.255.255.0

!! *****Configure Address Objects for VPN Pool and Local Network*****

object network NETWORK_OBJ_10.10.10.0_24
 subnet 10.10.10.0 255.255.255.0

object network NETWORK_OBJ_192.168.10.0_24
 subnet 192.168.10.0 255.255.255.0
 exit


!! *****Configure WebVPN*****

webvpn
 enable Internet
 anyconnect image disk0:/anyconnect-win-4.2.00096-k9.pkg 1
 anyconnect enable
 tunnel-group-list enable
 exit

!! *****Configure User*****

username user1 password mbO2jYs13AXlIAGa encrypted privilege 2

!! *****Configure Group-Policy*****

group-policy GroupPolicy_SSL_GRP internal
group-policy GroupPolicy_SSL_GRP attributes
 vpn-tunnel-protocol ssl-client
 dns-server none
 wins-server none
 default-domain none
 exit

!! *****Configure Tunnel-Group*****

tunnel-group SSL_GRP type remote-access
tunnel-group SSL_GRP general-attributes
 authentication-server-group LOCAL
 default-group-policy GroupPolicy_SSL_GRP
 address-pool  VPN_Pool
tunnel-group SSL_GRP webvpn-attributes
 authentication aaa certificate
 group-alias SSL_GRP enable
 exit

!! *****Configure NAT-Exempt Policy*****

nat (Inside,Internet) 1 source static NETWORK_OBJ_192.168.10.0_24 NETWORK_OBJ_192.168.10.0_24 destination static NETWORK_OBJ_10.10.10.0_24 NETWORK_OBJ_10.10.10.0_24 no-proxy-arp route-lookup

Verificación

Utilize esta sección para confirmar que su configuración funcione correctamente.

Nota: la herramienta Output Interpreter Tool (sólo clientes registrados) admite ciertos comandos show. Utilice la herramienta para ver una análisis de información de salida del comando show.

Asegúrese de que el servidor de la CA esté habilitado.

show crypto ca server

ASA(config)# show crypto ca server
Certificate Server LOCAL-CA-SERVER:
    Status: enabled
    State: enabled
    Server's configuration is locked  (enter "shutdown" to unlock it)
    Issuer name: CN=ASA.local
    CA certificate fingerprint/thumbprint: (MD5)
        32e868b9 351a1b07 4b59cce5 704d6615
    CA certificate fingerprint/thumbprint: (SHA1)
        6136511b 14aa1bbe 334c2659 ae7015a9 170a7c4d
    Last certificate issued serial number: 0x1
    CA certificate expiration timer: 19:25:42 UTC Jan 8 2019
    CRL NextUpdate timer: 01:25:42 UTC Jan 10 2016
    Current primary storage dir: flash:/LOCAL-CA-SERVER/

    Auto-Rollover configured, overlap period 30 days
    Autorollover timer: 19:25:42 UTC Dec 9 2018

    WARNING: Configuration has been modified and needs to be saved!!

Asegúrese de que el usuario puede inscribirse después de agregar:

*****Before Enrollment*****

ASA# show crypto ca server user-db
username: user1
email:    user1@cisco.com
dn:       CN=user1,OU=TAC
allowed:  19:03:11 UTC Thu Jan 14 2016
notified: 1 times
enrollment status: Allowed to Enroll  >>> Shows the status "Allowed to Enroll"

*****After Enrollment*****

username: user1
email:    user1@cisco.com
dn:       CN=user1,OU=TAC
allowed:  19:05:14 UTC Thu Jan 14 2016
notified: 1 times
enrollment status: Enrolled, Certificate valid until 19:18:30 UTC Tue Jan 10 2017,
Renewal: Allowed

Puede comprobar los detalles de la conexión anyconnect a través de CLI o ASDM.

Mediante CLI

show vpn-sessiondb detail anyconnect

ASA# show vpn-sessiondb detail anyconnect

Session Type: AnyConnect Detailed

Username     : user1                  Index        : 1
Assigned IP  : 10.10.10.1             Public IP    : 10.142.189.181
Protocol     : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License      : AnyConnect Essentials
Encryption   : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)RC4  DTLS-Tunnel: (1)AES128
Hashing      : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)SHA1  DTLS-Tunnel: (1)SHA1
Bytes Tx     : 13822                  Bytes Rx     : 13299
Pkts Tx      : 10                     Pkts Rx      : 137
Pkts Tx Drop : 0                      Pkts Rx Drop : 0
Group Policy : GroupPolicy_SSL_GRP    Tunnel Group : SSL_GRP
Login Time   : 19:19:10 UTC Mon Jan 11 2016
Duration     : 0h:00m:47s
Inactivity   : 0h:00m:00s
NAC Result   : Unknown
VLAN Mapping : N/A                    VLAN         : none

AnyConnect-Parent Tunnels: 1
SSL-Tunnel Tunnels: 1
DTLS-Tunnel Tunnels: 1

AnyConnect-Parent:
  Tunnel ID    : 1.1
  Public IP    : 10.142.189.181
  Encryption   : none                   Hashing      : none
  TCP Src Port : 52442                  TCP Dst Port : 443
  Auth Mode    : Certificate and userPassword
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Client OS    : Windows
  Client Type  : AnyConnect
  Client Ver   : Cisco AnyConnect VPN Agent for Windows 4.2.00096
  Bytes Tx     : 6911                   Bytes Rx     : 768
  Pkts Tx      : 5                      Pkts Rx      : 1
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

SSL-Tunnel:
  Tunnel ID    : 1.2
  Assigned IP  : 10.10.10.1             Public IP    : 10.142.189.181
  Encryption   : RC4                    Hashing      : SHA1
  Encapsulation: TLSv1.0                TCP Src Port : 52443
  TCP Dst Port : 443                    Auth Mode    : Certificate and userPassword
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Client OS    : Windows
  Client Type  : SSL VPN Client
  Client Ver   : Cisco AnyConnect VPN Agent for Windows 4.2.00096
  Bytes Tx     : 6911                   Bytes Rx     : 152
  Pkts Tx      : 5                      Pkts Rx      : 2
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

DTLS-Tunnel:
  Tunnel ID    : 1.3
  Assigned IP  : 10.10.10.1             Public IP    : 10.142.189.181
  Encryption   : AES128                 Hashing      : SHA1
  Encapsulation: DTLSv1.0               UDP Src Port : 59167
  UDP Dst Port : 443                    Auth Mode    : Certificate and userPassword
  Idle Time Out: 30 Minutes             Idle TO Left : 30 Minutes
  Client OS    : Windows
  Client Type  : DTLS VPN Client
  Client Ver   : Cisco AnyConnect VPN Agent for Windows 4.2.00096
  Bytes Tx     : 0                      Bytes Rx     : 12907
  Pkts Tx      : 0                      Pkts Rx      : 142
  Pkts Tx Drop : 0                      Pkts Rx Drop : 0

NAC:
  Reval Int (T): 0 Seconds              Reval Left(T): 0 Seconds
  SQ Int (T)   : 0 Seconds              EoU Age(T)   : 51 Seconds
  Hold Left (T): 0 Seconds              Posture Token:
  Redirect URL :

Vía ASDM

• Vaya a Monitoring > VPN > VPN Statistics > Sessions.
• Seleccione Filtrar por como acceso remoto completo.
• Puede realizar cualquiera de las acciones para el cliente AnyConnect seleccionado.

Detalles: proporciona más información sobre la sesión.

Cerrar sesión: para cerrar la sesión del usuario manualmente desde el equipo de cabecera

Ping: para hacer ping al cliente AnyConnect desde el equipo de cabecera

Troubleshoot

En esta sección se brinda información que puede utilizar para resolver problemas en su configuración.

Nota: Consulte Información Importante sobre Comandos Debug antes de utilizar los comandos debug.

Precaución: En ASA, puede establecer varios niveles de depuración; de forma predeterminada, se utiliza el nivel 1. Si cambia el nivel de depuración, puede aumentar la verbosidad de los depuradores. Hágalo con precaución, especialmente en entornos de producción.

• debug crypto ca
• debug crypto ca server
• debug crypto ca messages
• debug crypto ca transactions
• debug webvpn anyconnect

Este resultado de depuración muestra cuándo el servidor de la CA está habilitado mediante el comando no shut.

ASA# debug crypto ca 255
ASA# debug crypto ca server 255
ASA# debug crypto ca message 255
ASA# debug crypto ca transaction 255

CRYPTO_CS: input signal enqueued: no shut   >>>>> Command issued to Enable the CA server
Crypto CS thread wakes up!

CRYPTO_CS: enter FSM: input state disabled, input signal no shut
CRYPTO_CS: starting enabling checks
CRYPTO_CS: found existing serial file.
CRYPTO_CS: started CA cert timer, expiration time is 17:53:33 UTC Jan 13 2019
CRYPTO_CS: Using existing trustpoint 'LOCAL-CA-SERVER' and CA certificate
CRYPTO_CS: file opened: flash:/LOCAL-CA-SERVER/LOCAL-CA-SERVER.ser
CRYPTO_CS: DB version 1
CRYPTO_CS: last issued serial number is 0x4
CRYPTO_CS: closed ser file
CRYPTO_CS: file opened: flash:/LOCAL-CA-SERVER/LOCAL-CA-SERVER.crl
CRYPTO_CS: CRL file LOCAL-CA-SERVER.crl exists.
CRYPTO_CS: Read 220 bytes from crl file.
CRYPTO_CS: closed crl file
CRYPTO_PKI: Storage context locked by thread Crypto CA Server

CRYPTO_PKI: inserting CRL
CRYPTO_PKI: set CRL update timer with delay: 20250
CRYPTO_PKI: the current device time: 18:05:17 UTC Jan 16 2016

CRYPTO_PKI: the last CRL update time: 17:42:47 UTC Jan 16 2016
CRYPTO_PKI: the next CRL update time: 23:42:47 UTC Jan 16 2016
CRYPTO_PKI: CRL cache delay being set to: 20250000
CRYPTO_PKI: Storage context released by thread Crypto CA Server

CRYPTO_CS: Inserted Local CA CRL into cache!

CRYPTO_CS: shadow not configured; look for shadow cert
CRYPTO_CS: failed to find shadow cert in the db
CRYPTO_CS: set shadow generation timer
CRYPTO_CS: shadow generation timer has been set
CRYPTO_CS: Enabled CS.
CRYPTO_CS: exit FSM: new state enabled
CRYPTO_CS: cs config has been locked.

Crypto CS thread sleeps!

Este resultado de depuración muestra la inscripción del cliente

ASA# debug crypto ca 255
ASA# debug crypto ca server 255
ASA# debug crypto ca message 255
ASA# debug crypto ca transaction 255

CRYPTO_CS: writing serial number 0x2.
CRYPTO_CS: file opened: flash:/LOCAL-CA-SERVER/LOCAL-CA-SERVER.ser
CRYPTO_CS: Writing 32 bytes to ser file
CRYPTO_CS: Generated and saving a PKCS12 file for user user1
at flash:/LOCAL-CA-SERVER/user1.p12

La Inscripción del Cliente puede fallar bajo estas condiciones:

Escenario 1.

• El usuario se crea en la base de datos del servidor de la CA sin el permiso para inscribirse.

CLI equivalente:

ASA(config)# show crypto ca server user-db
username: user1
email:    user1@cisco.com
dn:       CN=user1,OU=TAC
allowed:  <not allowed>
notified: 0 times
enrollment status: Not Allowed to Enroll

• En el caso en el que el usuario no tiene permiso para inscribirse, al intentar generar/enviar por correo electrónico el OTP para el usuario se genera este mensaje de error.

Situación hipotética 2.

• Verifique el puerto y la interfaz en los que el portal de inscripción está disponible mediante el comando show run webvpn. El puerto predeterminado es 443, pero se puede modificar.

• Asegúrese de que el cliente tiene acceso a la red a la dirección IP de la interfaz en la que webvpn está habilitado en el puerto utilizado para acceder correctamente al portal de inscripción.

Es posible que el cliente no pueda acceder al portal de inscripción de ASA en estos casos:

1. Si algún dispositivo intermedio bloquea las conexiones entrantes del cliente a la IP webvpn del ASA en el puerto especificado.
2. El estado de la interfaz es inactivo en el que se habilita webvpn.

• Este resultado muestra que el portal de inscripción está disponible en la dirección IP de la interfaz de Internet en el puerto personalizado 4433.

ASA(config)# show run webvpn
webvpn
 port 4433
 enable Internet
 no anyconnect-essentials
 anyconnect image disk0:/anyconnect-win-4.2.00096-k9.pkg 1
 anyconnect enable
 tunnel-group-list enable

Situación hipotética 3.

• La ubicación predeterminada del almacenamiento de la base de datos del servidor de la CA es la memoria Flash del ASA.
• Asegúrese de que la memoria flash tenga espacio libre para generar y guardar el archivo pkcs12 para el usuario durante la inscripción.
• En el caso de que la memoria flash no tenga suficiente espacio libre, ASA no puede completar el proceso de inscripción del cliente y genera estos registros de depuración:

ASA(config)# debug crypto ca 255
ASA(config)# debug crypto ca server 255
ASA(config)# debug crypto ca message 255
ASA(config)# debug crypto ca transaction 255
ASA(config)# debug crypto ca trustpool 255
CRYPTO_CS: writing serial number 0x2.
CRYPTO_CS: file opened: flash:/LOCAL-CA-SERVER/LOCAL-CA-SERVER.ser
CRYPTO_CS: Writing 32 bytes to ser file
CRYPTO_CS: Generated and saving a PKCS12 file for user user1
at flash:/LOCAL-CA-SERVER/user1.p12

CRYPTO_CS: Failed to write to opened PKCS12 file for user user1, fd: 0, status: -1.

CRYPTO_CS: Failed to generate pkcs12 file for user user1 status: -1.

CRYPTO_CS: Failed to process enrollment in-line for user user1. status: -1

Información Relacionada

• Cisco ASA 5500 Series Adaptive Security Appliances
• Guía de solución de problemas de AnyConnect VPN Client: problemas comunes
• Administración, supervisión y solución de problemas de sesiones de AnyConnect
• Soporte Técnico y Documentación - Cisco Systems
