Solución de problemas de túneles dinámicos a demanda SD-WAN

Actualizado:5 de octubre de 2023

ID del documento:221045

Lenguaje no discriminatorio

El conjunto de documentos para este producto aspira al uso de un lenguaje no discriminatorio. A los fines de esta documentación, "no discriminatorio" se refiere al lenguaje que no implica discriminación por motivos de edad, discapacidad, género, identidad de raza, identidad étnica, orientación sexual, nivel socioeconómico e interseccionalidad. Puede haber excepciones en la documentación debido al lenguaje que se encuentra ya en las interfaces de usuario del software del producto, el lenguaje utilizado en función de la documentación de la RFP o el lenguaje utilizado por un producto de terceros al que se hace referencia. Obtenga más información sobre cómo Cisco utiliza el lenguaje inclusivo.

Acerca de esta traducción

Cisco ha traducido este documento combinando la traducción automática y los recursos humanos a fin de ofrecer a nuestros usuarios en todo el mundo contenido en su propio idioma. Tenga en cuenta que incluso la mejor traducción automática podría no ser tan precisa como la proporcionada por un traductor profesional. Cisco Systems, Inc. no asume ninguna responsabilidad por la precisión de estas traducciones y recomienda remitirse siempre al documento original escrito en inglés (insertar vínculo URL).

Contenido

Introducción

Prerrequisitos

Componentes Utilizados

Antecedentes

Escenario de trabajo

Topología utilizada

Activación del túnel a petición del desencadenador

Escenarios de problemas comunes

Topología utilizada

Situación 1: la ruta de copia de seguridad a través del hub se considera no válida y no resuelta por radios

Síntoma

Troubleshoot

Solución

Situación 2: las sesiones BFD entre radios permanecen activas

Síntoma

Troubleshoot

Solución

Situación 3: no se aprenden ni se instalan rutas de respaldo del hub en los spokes

Síntoma

Troubleshoot

Solución

Comandos útiles

Introducción

Este documento describe los comandos de troubleshooting que se pueden utilizar al configurar o verificar un problema relacionado con los túneles dinámicos bajo demanda SD-WAN.

Prerrequisitos

Componentes Utilizados

Este documento se basa en estas versiones de referencia de configuración, software y hardware:

vManage versión 20.9.3
Router de extremo ISR4K versión 17.9.3
Todos los dispositivos se configuraron para establecer túneles dinámicos a demanda basados en la documentación oficial

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Nota: Consulte este documento para obtener información sobre la configuración de túneles dinámicos bajo demanda.

Antecedentes

Cisco SD-WAN admite túneles dinámicos a demanda entre dos dispositivos radiales Cisco SD-WAN cualesquiera. Estos túneles se activan para configurarse solo cuando hay tráfico entre los dos dispositivos, lo que optimiza el uso del ancho de banda y el rendimiento del dispositivo.

Escenario de trabajo

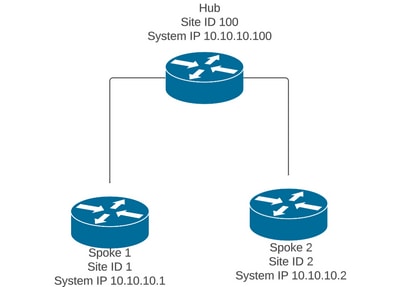

Topología utilizada

En un escenario de funcionamiento normal, las condiciones de activación de los túneles bajo demanda son:

Las sesiones BFD entre spokes no se pueden establecer o incluso aparecen como inactivas en las sesiones show sdwan bfd
Las sesiones BFD se pueden activar cuando se envía tráfico de interés entre los terminales
Se deben establecer y confirmar configuraciones básicas de túneles dinámicos a demanda

Activación del túnel a petición del desencadenador

Inicialmente, las sesiones BFD entre radios no están activas, solo las sesiones de radios a concentradores están activas y el estado del sistema a demanda puede verse como inactivo tanto en radios como en la tabla OMP, la ruta de respaldo del concentrador está configurada como C,I,R mientras que la ruta de radios 2 está configurada como I,U,IA

Spoke 1#show sdwan bfd sessions
                            SOURCE TLOC REMOTE TLOC             DST PUBLIC    DST PUBLIC         DETECT TX
SYSTEM IP     SITE ID STATE COLOR       COLOR       SOURCE IP   IP            PORT         ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100  100     up    blue        blue        10.10.10.1  10.100.100.1  12366        ipsec     7       1000          2:13:14:35 6

Spoke 1#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP   ON-DEMAND STATUS   IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2  yes       inactive  -

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                                               AFFINITY
                                         PATH                 ATTRIBUTE                                        GROUP
TENANT    VPN       PREFIX      FROM PEER  ID LABEL STATUS    TYPE     TLOC IP      COLOR     ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0         10       10.2.2.2/32 192.168.0.1 61 1005   C,I,R   installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.1 62 1003   I,U,IA  installed 10.10.10.2   default   ipsec  -     None    None -
                               192.168.0.1 64 1005   C,R     installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.1 65 1003   I,U,IA  installed 10.10.10.2   private1  ipsec  -     None    None -
                               192.168.0.1 67 1005   Inv,U   installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.1 68 1003   I,U,IA  installed 10.10.10.2   private2  ipsec  -     None    None -
                               192.168.0.2 71 1005   C,R     installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.2 72 1003   U,IA    installed 10.10.10.2   default   ipsec  -     None    None -
                               192.168.0.2 74 1005   C,R     installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.2 75 1003   U,IA    installed 10.10.10.2   private1  ipsec  -     None    None -
                               192.168.0.2 77 1005   Inv,U   installed 10.10.10.100 blue      ipsec  -     None    None -
                               192.168.0.2 78 1003   U,IA    installed 10.10.10.2   private2  ipsec  -     None    None -

Spoke 2#show sdwan bfd sessions
                            SOURCE TLOC REMOTE TLOC              DST PUBLIC    DST PUBLIC          DETECT TX
SYSTEM IP     SITE ID STATE COLOR       COLOR        SOURCE IP   IP            PORT         ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100   100    up     blue        blue        10.10.10.2 10.100.100.1    12366       ipsec     7        1000        0:11:10:01 1

Spoke 2#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP  ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
1       10.10.10.1 yes       inactive -

Para activar el tráfico de interés de activación de túnel a demanda es necesario. En este ejemplo se utiliza el tráfico ICMP, después de enviar tráfico el estado del sistema remoto a petición cambia de estado inactivo a estado activo en ambos extremos y los cambios de prefijo de destino en la tabla OMP de un estado C,I,R del Hub a un estado C,I,R del Spoke 2

Spoke 1#ping vrf 10 10.2.2.2 re 20
Type escape sequence to abort.
Sending 20, 100-byte ICMP Echos to 10.2.2.2, timeout is 2 seconds:
!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (20/20), round-trip min/avg/max = 1/3/31 ms

Spoke 1#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP   ON-DEMAND   STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2  yes         active 56

Spoke 1#show sdwan bfd sessions
                            SOURCE TLOC REMOTE TLOC            DST PUBLIC   DST PUBLIC       DETECT TX
SYSTEM IP     SITE ID STATE COLOR       COLOR     SOURCE IP    IP           PORT       ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100   100     up blue          blue      10.10.10.1   10.100.100.1 12366      ipsec    7        1000 0:11:14:51 1
10.10.10.2     2       up default       default   10.10.10.1   10.12.12.2   12366      ipsec    7        1000 0:00:00:53 1----> BFD session established due of interest traffic and on-demand configuration
10.10.10.2     2       up blue          blue      10.10.10.1   10.12.12.2   12366      ipsec    7        1000 0:00:00:52 1

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                                                 AFFINITY
                                   PATH                    ATTRIBUTE                                             GROUP
TENANT   VPN PREFIX      FROM PEER  ID LABEL STATUS         TYPE      TLOC IP     COLOR         ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0        10 10.2.2.2/32 192.168.0.1 61 1005     R          installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.1 62 1003     C,I,R      installed 10.10.10.2    default      ipsec   -     None      None -
                        192.168.0.1 64 1005     R          installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.1 65 1003     C,I,R      installed 10.10.10.2    private1     ipsec   -     None      None -
                        192.168.0.1 67 1005     Inv,U      installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.1 68 1003     C,I,R      installed 10.10.10.2    private2     ipsec   -     None      None -
                        192.168.0.2 71 1005     R          installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.2 72 1003     C,R        installed 10.10.10.2    default      ipsec   -     None      None -
                        192.168.0.2 74 1005     R          installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.2 75 1003     C,R        installed 10.10.10.2    private1     ipsec   -     None      None -
                        192.168.0.2 77 1005     Inv,U      installed 10.10.10.100  blue         ipsec   -     None      None -
                        192.168.0.2 78 1003     C,R        installed 10.10.10.2    private2     ipsec   -     None      None -

Spoke 2#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP ON-DEMAND    STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
1      10.10.10.1 yes         active 53

Spoke 2#show sdwan bfd sessions
                           SOURCE TLOC  REMOTE TLOC              DST PUBLIC    DST PUBLIC       DETECT TX
SYSTEM IP    SITE ID STATE COLOR        COLOR     SOURCE IP      IP            PORT     ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100  100     up   blue          blue    10.10.10.2      10.100.100.1  12366    ipsec    7          1000 0:11:14:56 1
10.10.10.1    2       up   default       default 10.10.10.2      10.11.11.1    12366    ipsec    7          1000 0:00:00:53 1----> BFD session established due of interest traffic and on-demand configuration
10.10.10.1    2       up   blue          blue    10.10.10.2      10.11.11.1    12366    ipsec    7          1000 0:00:00:52

Una vez que el tráfico de interés se detiene y el tiempo de espera inactivo expira, las sesiones BFD entre radios desaparecen y el estado a petición vuelve a inactivo y la ruta vuelve al estado de ruta de respaldo C,I,R del hub en la tabla OMP

Spoke 1#show sdwan bfd sessions
                             SOURCE TLOC REMOTE TLOC               DST PUBLIC     DST PUBLIC     DETECT TX
SYSTEM IP     SITE ID STATE   COLOR        COLOR    SOURCE IP      IP              PORT    ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100  100      up     blue         blue     10.10.10.1      10.100.100.1   12366   ipsec   7           1000 0:11:19:11 1

Spoke 1#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2      10.10.10.2  yes      inactive -

Spoke 2#show sdwan bfd sessions
                              SOURCE TLOC REMOTE TLOC              DST PUBLIC       DST PUBLIC    DETECT TX
SYSTEM IP     SITE ID   STATE COLOR         COLOR   SOURCE IP       IP               PORT   ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100  100       up    blue          blue    10.10.10.2      10.100.100.1    12366   ipsec  7            1000 0:11:19:11 1

Spoke 2#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
1 10.10.10.1 yes inactive -

Escenarios de problemas comunes

Topología utilizada

Topology Used

Situación 1: la ruta de copia de seguridad a través del hub se considera no válida y no resuelta por radios

Síntoma

El prefijo de destino de Spoke 2 es inalcanzable, se ve la ruta de respaldo del hub pero se considera no válida/desinstalada

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                                         AFFINITY
                                    PATH                  ATTRIBUTE                                      GROUP
TENANT VPN PREFIX      FROM PEER    ID      LABEL  STATUS TYPE       TLOC IP    COLOR   ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0     10   10.2.2.2/32 192.168.0.1  61  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.1  62  1003       U,IA  installed 10.10.10.2   default ipsec   -          None     None -
                       192.168.0.1  64  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.1  65  1003       U,IA  installed 10.10.10.2   private1ipsec   -          None     None -
                       192.168.0.1  67  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.1  68  1003       U,IA  installed 10.10.10.2   private2ipsec   -          None     None -
                       192.168.0.2  71  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.2  72  1003       U,IA  installed 10.10.10.2   default ipsec   -          None     None -
                       192.168.0.2  74  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.2  75  1003       U,IA  installed 10.10.10.2   private1ipsec   -          None     None -
                       192.168.0.2  77  1005       Inv,U installed 10.10.10.100 blue    ipsec   -          None     None -
                       192.168.0.2  78  1003       U,IA  installed 10.10.10.2   private2ipsec   -          None     None -

Troubleshoot

Verifique si se establecen sesiones BFD del hub hacia los spokes

Hub#show sdwan bfd sessions
                          SOURCE TLOC    REMOTE TLOC                    DST PUBLIC DST PUBLIC       DETECT     TX
SYSTEM IP  SITE ID  STATE COLOR          COLOR.          SOURCE IP      IP         PORT       ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.2  2       up   blue           blue             10.10.10.100   10.12.12.2 12366      ipsec 7          1000         1:23:58:15  2
10.10.10.1  1       up   default        default          10.10.10.100   10.11.11.1 12366      ipsec 7          1000         1:23:59:12  6

Compruebe la política de túnel bajo demanda para confirmar que todos los sitios están incluidos en las listas de sitios correctas según su función (hub o spoke)

Confirme si la función bajo demanda está habilitada y activa en radios mediante el comando show sdwan system on-demand

Spoke 1#show sdwan system on-demand
SITE-ID SYSTEM-IP  ON-DEMAND STATUS IDLE-TIMEOUT-CFG(min)
-------------------------------------------------------------------------
1       10.10.10.1 yes       active 10

Spoke 2#show sdwan system on-demand
SITE-ID SYSTEM-IP  ON-DEMAND STATUS IDLE-TIMEOUT-CFG(min)
-------------------------------------------------------------------------
2       10.10.10.2 yes       active 10

Confirme si el servicio de ingeniería de tráfico (TE de servicio) está activado en el sitio del hub. El comando útil podría ser show sdwan run | inc TE

hub#show sdwan run | inc TE
!

Solución

En este caso, el servicio TE no está habilitado en el sitio del hub. Para corregirlo, configúrelo en el lado del hub:

hub#config-trans
hub(config)# sdwan
hub(config-vrf-global)# service TE vrf global
hub(config-vrf-global)# commit

Verifique que en la tabla OMP de Spoke 1 ha cambiado y ahora tiene esta ruta como C,I,R para la entrada que viene del hub 10.10.10.100 (antes de generar tráfico de interés) y obtiene C,I,R para la entrada que viene de Spoke 2 10.10.10.2 (mientras se genera tráfico de interés). También verifique que la sesión BFD entre spoke 1 y spoke 2, y el túnel bajo demanda esté activo con el comando show sdwan system on-demand remote-system <remote system ip> :

Before interest traffic

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

AFFINITY
                                   PATH               ATTRIBUTE GROUP
TENANT   VPN PREFIX      FROM PEER ID LABEL STATUS    TYPE     TLOC IP        COLOR      ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0        10 10.2.2.2/32 192.168.0.1 61 1005 C,I,R    installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.1 62 1003 I,U,IA   installed 10.10.10.2     default    ipsec   -          None None -
                        192.168.0.1 64 1005 C,R      installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.1 65 1003 I,U,IA   installed 10.10.10.2     private1   ipsec   -          None None -
                        192.168.0.1 67 1005 Inv,U    installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.1 68 1003 I,U,IA   installed 10.10.10.2     private2   ipsec   -          None None -
                        192.168.0.2 71 1005 C,R      installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.2 72 1003 U,IA     installed 10.10.10.2     default    ipsec   -          None None -
                        192.168.0.2 74 1005 C,R      installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.2 75 1003 U,IA     installed 10.10.10.2     private1   ipsec   -          None None -
                        192.168.0.2 77 1005 Inv,U    installed 10.10.10.100   blue       ipsec   -          None None -
                        192.168.0.2 78 1003 U,IA     installed 10.10.10.2     private2   ipsec   -          None None -

While interest traffic

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                            AFFINITY
                                  PATH             ATTRIBUTE                                GROUP
TENANT VPN PREFIX      FROM PEER  ID LABEL STATUS  TYPE      TLOC IP COLOR ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0      10 10.2.2.2/32 192.168.0.1 61 1005 R        installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.1 62 1003 C,I,R    installed 10.10.10.2     default       ipsec - None None -
                      192.168.0.1 64 1005 R        installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.1 65 1003 C,I,R    installed 10.10.10.2     private1      ipsec - None None -
                      192.168.0.1 67 1005 Inv,U    installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.1 68 1003 C,I,R    installed 10.10.10.2     private2      ipsec - None None -
                      192.168.0.2 71 1005 R        installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.2 72 1003 C,R      installed 10.10.10.2     default       ipsec - None None -
                      192.168.0.2 74 1005 R        installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.2 75 1003 C,R      installed 10.10.10.2     private1      ipsec - None None -
                      192.168.0.2 77 1005 Inv,U    installed 10.10.10.100   blue          ipsec - None None -
                      192.168.0.2 78 1003 C,R      installed 10.10.10.2     private2      ipsec - None None -

Spoke 1#show sdwan bfd sessions
                                      SOURCE TLOC REMOTE TLOC            DST PUBLIC      DST PUBLIC      DETECT TX
SYSTEM IP         SITE ID    STATE     COLOR       COLOR   SOURCE IP      IP              PORT    ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100       100         up      blue        blue    10.10.10.1     10.100.100.1    12366   ipsec    7        1000     1:23:58:15 2
10.10.10.2         2           up      default     default 10.10.10.1     10.12.12.2      12366   ipsec    7        1000     0:00:01:50 2----> BFD session established due of on-demand tunnel configuration.
10.10.10.2         2           up      blue        blue    10.10.10.1     10.12.12.2      12366   ipsec    7        1000     0:00:01:52 2

Spoke 1#show sdwan system on-demand remote-system system-ip 10.10.10.2
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2 yes      active  41 ------>on-demand tunnel established to spoke 2 10.10.10.2 due of interest traffic

Escenario 2: Las sesiones BFD entre radios permanecen activas

Síntoma

En este caso, el punto final de Spoke 2 remoto aparece en los puntos finales remotos bajo demanda vistos con el comando show sdwan system on-demand remote-system con un estado de no on-demand, la sesión BFD entre Spoke 1 y Spoke 2 permanece activa incluso cuando no se envía tráfico de interés y el prefijo de destino se aprende directamente de Spoke 2

Spoke 1#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2 no        -     -

Spoke 1#show sdwan bfd sessions
                           SOURCE TLOC REMOTE TLOC           DST PUBLIC   DST PUBLIC       DETECT TX
SYSTEM IP    SITE ID STATE COLOR       COLOR      SOURCE IP  IP           PORT       ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100 100      up   blue        blue       10.10.10.1 10.100.100.1 12366      ipsec 7           1000 1:23:58:15 3
10.10.10.2   2        up   default     default    10.10.10.1 10.12.12.2   12366      ipsec 7           1000 0:00:18:53 4
10.10.10.2   2        up   blue        blue       10.10.10.1 10.12.12.2   12366      ipsec 7           1000 0:00:18:52 3

Spoke 1#show sdwan omp route vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                                          AFFINITY
                                     PATH              ATTRIBUTE                                          GROUP
TENANT VPN PREFIX          FROM PEER ID LABEL STATUS   TYPE      TLOC IP      COLOR      ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0      10 10.2.2.2/32     192.168.0.1 73 1005 R        installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.1 74 1003 C,I,R    installed 10.10.10.2    default   ipsec  -          None       None      -
                          192.168.0.1 76 1005 R        installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.1 77 1003 C,I,R    installed 10.10.10.2    private1  ipsec  -          None       None      -
                          192.168.0.1 79 1005 Inv,U    installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.1 80 1003 C,I,R    installed 10.10.10.2    private2  ipsec  -          None       None      -
                          192.168.0.2 89 1005 R        installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.2 90 1003 C,R      installed 10.10.10.2    default   ipsec  -          None       None      -
                          192.168.0.2 92 1005 R        installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.2 93 1003 C,R      installed 10.10.10.2    private1  ipsec  -          None       None      -
                          192.168.0.2 95 1005 Inv,U    installed 10.10.10.100  blue      ipsec  -          None       None      -
                          192.168.0.2 96 1003 C,R      installed 10.10.10.2    private2  ipsec  -          None       None      -

Troubleshoot

Compruebe la política de túnel bajo demanda para confirmar que todos los sitios están incluidos en las listas de sitios correctas según su función (hub o spoke)

viptela-policy:policy
 control-policy ondemand
    sequence 1
     match route
      site-list Spokes
      prefix-list _AnyIpv4PrefixList
     !
     action accept
      set
       tloc-action backup
       tloc-list hub
      !
     !
    !
  default-action accept
 !
 lists
  site-list Spokes
   site-id 1-2
  !
  tloc-list hub
   tloc 10.10.10.100 color blue encap ipsec
   tloc 10.10.10.100 color default encap ipsec
   tloc 10.10.10.100 color private1 encap ipsec
   tloc 10.10.10.100 color private2 encap ipsec
  !
  prefix-list _AnyIpv4PrefixList
   ip-prefix 0.0.0.0/0 le 32
  !
 !
!
apply-policy
 site-list Spokes
  control-policy ondemand out
 !
!

Verifique si on-demand está habilitado con el comando show sdwan run | inc on-demand en Spokes y TE está habilitado en hub con el comando show sdwan run | inc TE

Spoke 1#show sdwan run | inc on-demand
on-demand enable
on-demand idle-timeout 10

Spoke 2#show sdwan run | inc on-demand
Spoke 2#

Hub#show sdwan run | inc TE
service TE vrf global

Solución

En este caso, la función a demanda no está habilitada en Spoke 2. Para corregirlo, configúrelo en el lado Spoke 2

Spoke 2#config-trans
Spoke 2(config)# system
Spoke 2(config-vrf-global)# on-demand enable
Spoke 2(config-vrf-global)# on-demand idle-timeout 10
Spoke 2(config-vrf-global)# commit

Compruebe que en Spoke 1 ahora Spoke 2 se ve como sí a demanda y la tabla OMP ha cambiado y ahora tiene esta ruta como C,I,R para la entrada que viene del hub 10.10.10.100 (antes de generar tráfico de interés) y no directamente desde Spoke 2

Spoke 1#show sdwan system on-demand remote-system
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2 yes inactive -

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

AFFINITY
        PATH ATTRIBUTE GROUP
TENANT VPN PREFIX       FROM PEER   ID LABEL STATUS TYPE     TLOC IP      COLOR       ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0      10  10.2.2.2/32  192.168.0.1 61 1005 C,I,R  installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.1 62 1003 I,U,IA installed 10.10.10.2    default    ipsec      -        None    None -
                        192.168.0.1 64 1005 C,R    installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.1 65 1003 I,U,IA installed 10.10.10.2    private1   ipsec      -        None    None -
                        192.168.0.1 67 1005 Inv,U  installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.1 68 1003 I,U,IA installed 10.10.10.2    private2   ipsec      -        None    None -
                        192.168.0.2 71 1005 C,R    installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.2 72 1003 U,IA   installed 10.10.10.2    default    ipsec      -        None    None -
                        192.168.0.2 74 1005 C,R    installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.2 75 1003 U,IA   installed 10.10.10.2    private1   ipsec      -        None    None -
                        192.168.0.2 77 1005 Inv,U  installed 10.10.10.100  blue       ipsec      -        None    None -
                        192.168.0.2 78 1003 U,IA   installed 10.10.10.2    private2   ipsec      -        None    None -

Cuando se genera tráfico de interés, obtiene C,I,R para la entrada que proviene de Spoke 2 10.10.10.2. Verifique también que la sesión BFD entre Spoke 1 y Spoke 2 esté activa, y también que el túnel bajo demanda esté activo con el comando show sdwan system on-demand remote-system <remote system ip>

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

                                                                                                                AFFINITY
                                               PATH               ATTRIBUTE                                     GROUP
TENANT  VPN        PREFIX          FROM PEER   ID LABEL STATUS    TYPE     TLOC IP      COLOR ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0       10         10.2.2.2/32     192.168.0.1 61 1005 R         installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.1 62 1003 C,I,R     installed 10.10.10.2    default  ipsec   - None None -
                                   192.168.0.1 64 1005 R         installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.1 65 1003 C,I,R     installed 10.10.10.2    private1 ipsec   - None None -
                                   192.168.0.1 67 1005 Inv,U     installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.1 68 1003 C,I,R     installed 10.10.10.2    private2 ipsec   - None None -
                                   192.168.0.2 71 1005 R         installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.2 72 1003 C,R       installed 10.10.10.2    default  ipsec   - None None -
                                   192.168.0.2 74 1005 R         installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.2 75 1003 C,R       installed 10.10.10.2    private1 ipsec   - None None -
                                   192.168.0.2 77 1005 Inv,U     installed 10.10.10.100  blue     ipsec   - None None -
                                   192.168.0.2 78 1003 C,R       installed 10.10.10.2    private2 ipsec   - None None -

Spoke 1#show sdwan bfd sessions
                        SOURCE TLOC REMOTE TLOC             DST PUBLIC  DST PUBLIC          DETECT      TX
SYSTEM IP SITE ID STATE COLOR       COLOR       SOURCE IP   IP          PORT         ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100 100  up blue          blue         10.10.10.1 10.100.100.1 12366       ipsec     7        1000 2:04:34:11 2
10.10.10.2   2    up default       default      10.10.10.1 10.12.12.2   12366       ipsec     7        1000 0:00:02:10 2----> BFD session established due of on-demand tunnel configuration.
10.10.10.2   2    up blue          blue         10.10.10.1 10.12.12.2   12366       ipsec     7        1000 0:00:02:08 2

Spoke 1#show sdwan system on-demand remote-system system-ip 10.10.10.2
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2        10.10.10.2 yes      active   41 ------>on-demand tunnel established to Spoke 2 10.10.10.2 due of interest traffic

Situación 3: no se aprenden ni se instalan rutas de respaldo del hub en los spokes

Síntoma

En este caso, no hay rutas de respaldo para el prefijo 10.2.2.2/32 originado en Spoke 2 en la tabla OMP, solo se ven entradas inactivas bajo demanda. Se confirmó que se configuraron los radios a petición y el TE en el hub

Spoke 1#show sdwan omp route vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

AFFINITY
PATH ATTRIBUTE GROUP
TENANT VPN      PREFIX     FROM PEER   ID LABEL STATUS TYPE     TLOC IP   COLOR   ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0      10      10.2.2.2/32 192.168.0.1 108 1003 U,IA installed 10.10.10.2 default  ipsec -             None  None -
                           192.168.0.1 113 1003 U,IA installed 10.10.10.2 private1 ipsec -             None  None -
                           192.168.0.1 141 1003 U,IA installed 10.10.10.2 private2 ipsec -             None  None -
                           192.168.0.2 112 1003 U,IA installed 10.10.10.2 default  ipsec -             None  None -
                           192.168.0.2 117 1003 U,IA installed 10.10.10.2 private1 ipsec -             None  None -
                           192.168.0.2 144 1003 U,IA installed 10.10.10.2 private2 ipsec -             None  None -



Spoke 1#show sdwan run | inc on-demand
on-demand enable
on-demand idle-timeout 10

Spoke 2#show sdwan run | inc on-demand
on-demand enable
on-demand idle-timeout 10

Hub#show sdwan run | inc TE
service TE vrf global

Troubleshoot

Compruebe la política centralizada a demanda y confirme si todos los radios están incluidos en la lista de sitios correcta

viptela-policy:policy
 control-policy ondemand
    sequence 1
     match route
      site-list Spokes
      prefix-list _AnyIpv4PrefixList
     !
     action accept
      set
       tloc-action backup
       tloc-list hub
      !
     !
    !
  default-action accept
 !
 lists
  site-list Spokes
   site-id 1
  !
  tloc-list hub
   tloc 10.10.10.100 color blue encap ipsec
   tloc 10.10.10.100 color default encap ipsec
   tloc 10.10.10.100 color private1 encap ipsec
   tloc 10.10.10.100 color private2 encap ipsec
  !
  prefix-list _AnyIpv4PrefixList
   ip-prefix 0.0.0.0/0 le 32
  !
 !
!
apply-policy
 site-list Spokes
  control-policy ondemand out
 !

Solución

Observe que falta el ID de sitio 2 de Spoke 2 en la lista de radios de la directiva. Después de incluirlo dentro de la lista de sitios, las trayectorias de respaldo se instalan correctamente, el túnel bajo demanda y las sesiones BFD entre radios se activan cuando se envía el tráfico de interés.

Spokes site list from policy before
lists
site-list Spokes
site-id 1
!

Spokes site list from policy after
lists
site-list Spokes
site-id 1-2
!

Spoke 1#show sdwan omp routes vpn 10 10.2.2.2/32
Generating output, this might take time, please wait ...
Code:
C -> chosen
I -> installed
Red -> redistributed
Rej -> rejected
L -> looped
R -> resolved
S -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA -> On-demand inactive
U -> TLOC unresolved
BR-R -> border-router reoriginated
TGW-R -> transport-gateway reoriginated

AFFINITY
PATH ATTRIBUTE GROUP
TENANT VPN PREFIX           FROM PEER   ID LABEL STATUS TYPE      TLOC IP      COLOR    ENCAP PREFERENCE NUMBER REGION ID REGION PATH
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
0      10  10.2.2.2/32      192.168.0.1 61 1005 C,I,R   installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.1 62 1003 I,U,IA  installed 10.10.10.2   default  ipsec    -        None     None -
                            192.168.0.1 64 1005 C,R     installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.1 65 1003 I,U,IA  installed 10.10.10.2   private1 ipsec    -        None     None -
                            192.168.0.1 67 1005 Inv,U   installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.1 68 1003 I,U,IA  installed 10.10.10.2   private2 ipsec    -        None     None -
                            192.168.0.2 71 1005 C,R     installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.2 72 1003 U,IA    installed 10.10.10.2   default  ipsec    -        None     None -
                            192.168.0.2 74 1005 C,R     installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.2 75 1003 U,IA    installed 10.10.10.2   private1 ipsec    -        None     None -
                            192.168.0.2 77 1005 Inv,U   installed 10.10.10.100 blue     ipsec    -        None     None -
                            192.168.0.2 78 1003 U,IA    installed 10.10.10.2   private2 ipsec    -        None     None -

Spoke 1#show sdwan bfd sessions
SOURCE                     TLOC REMOTE TLOC DST PUBLIC     DST PUBLIC              DETECT        TX
SYSTEM IP    SITE ID STATE COLOR       COLOR    SOURCE IP  IP           PORT ENCAP MULTIPLIER INTERVAL(msec) UPTIME TRANSITIONS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.10.10.100   100   up    blue         blue    10.10.10.1 10.100.100.1 12366 ipsec  7          1000         2:07:01:43 6
10.10.10.2      2    up    default      default 10.10.10.1 10.12.12.2   12366 ipsec  7          1000         0:00:00:56 2----> BFD session established due of on-demand tunnel configuration.
10.10.10.2      2    up    blue         blue    10.10.10.1 10.12.12.2   12366 ipsec  7          1000         0:00:00:56 2

Spoke 1#show sdwan system on-demand remote-system system-ip 10.10.10.2
SITE-ID SYSTEM-IP ON-DEMAND STATUS IDLE-TIMEOUT-EXPIRY(sec)
---------------------------------------------------------------------------
2       10.10.10.2 yes      active    56 ------>on-demand tunnel established to Spoke 2 10.10.10.2 due of interest traffic

Comandos útiles

show sdwan system on-demand
show sdwan system on-demand remote-system
show sdwan system on-demand remote-system system-ip <system ip>
show sdwan run | incluido a demanda
show sdwan run | inc TE
show sdwan ompo routes vpn <vpn number>

Historial de revisiones

Revisión	Fecha de publicación	Comentarios
1.0	05-Oct-2023	Versión inicial

Con la colaboración de ingenieros de Cisco

Daniel Alva Vargas
Ingeniero de consultoría técnica

¿Resultó útil este documento?

Comentarios

Contacte a Cisco

Abrir un caso de soporte
(Requiere un Cisco Service Contract)

Solución de problemas de túneles dinámicos a demanda SD-WAN

Lenguaje no discriminatorio

Acerca de esta traducción

Contenido

Introducción

Prerrequisitos

Componentes Utilizados

Antecedentes

Escenario de trabajo

Topología utilizada

Activación del túnel a petición del desencadenador

Escenarios de problemas comunes

Topología utilizada

Situación 1: la ruta de copia de seguridad a través del hub se considera no válida y no resuelta por radios

Síntoma

Troubleshoot

Solución

Escenario 2: Las sesiones BFD entre radios permanecen activas

Síntoma

Troubleshoot

Solución

Situación 3: no se aprenden ni se instalan rutas de respaldo del hub en los spokes

Síntoma

Troubleshoot

Solución

Comandos útiles

Historial de revisiones

Con la colaboración de ingenieros de Cisco

¿Resultó útil este documento?

Contacte a Cisco

Este documento se aplica a estos productos
