Instalar imagen virtual de seguridad UTD en routers cEdge
Contenido
Introducción
Este documento describe cómo instalar la imagen virtual de seguridad de Unified Threat Defence (UTD) para habilitar las funciones de seguridad en los dispositivos SD-WAN Cisco IOS® XE.
Prerequisites
- Antes de utilizar estas funciones, cargue la imagen virtual de seguridad correspondiente en el repositorio de vManage.
- El router Cisco Edge debe estar en modo vmanage con una plantilla previamente conectada.
- Cree una plantilla de políticas de seguridad para el sistema de prevención de intrusiones (IPS), el sistema de detección de intrusiones (IDS), el filtrado de URL (URL-F) o el filtrado de protección frente a malware avanzado (AMP).
Requirements
- 4000 Router de servicios integrados Cisco IOS XE SD-WAN (ISR4k)
- Router de servicios integrados 1000 Cisco IOS XE SD-WAN (ISR1k)
- Router para servicios basados en la nube 1000v (CSR1kv),
- Router de servicios integrados (ISRv) 1000v
- Plataformas Cisco Edge que admiten 8 GB de DRAM.
Componentes Utilizados
- Imagen virtual de Cisco UTD
- vManage controller
- Routers Cisco Edge con conexiones de control con controladores.
La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Antecedentes
La imagen de Cisco UTD necesita una política de seguridad en la plantilla del dispositivo que se va a instalar, así como funciones de seguridad activadas, como el sistema de prevención de intrusiones (IPS), el sistema de detección de intrusiones (IDS), el filtrado de URL (URL-F) y la protección frente a malware avanzado (AMP) en los routers periféricos de Cisco.
Descargue el software Cisco UTD Snort IP Engine del software Cisco
Utilice el regex compatible con la imagen virtual de Cisco UTD para la versión actual de Cisco IOS XE. Utilice el comando show utd engine standard version para validar la imagen UTD recomendada y admitida.
Router01# show utd engine standard version
IOS-XE Recommended UTD Version: 1.0.13_SV2.9.16.1_XE17.3
IOS-XE Supported UTD Regex: ^1\.0\.([0-9]+)_SV(.*)_XE17.3$
Routers que ejecutan el software Cisco IOS XE SD-WAN (16.x)

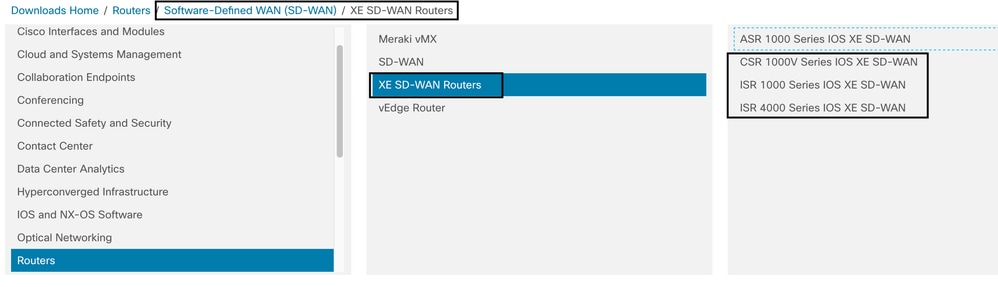

La ruta para obtener el software Cisco UTD Snort IPS Engine es Routers/WAN definida por software (SD-WAN)/routers XE SD-WAN/y el router integrado de la serie.
Elija el tipo de modelo para el router Cisco Edge.
Después de elegir el tipo de modelo de router, seleccione la opción de software Cisco IOS XE SD-WAN para obtener el paquete UTD para Cisco Edges en la versión 16.x.
Elija la versión actual de Cisco Edge y descargue el paquete UTD para esa versión.
Routers que ejecutan el software Cisco IOS XE (17.x)
Cisco IOS XE Release 17.2.1r y la versión más reciente utilizan la imagen universalk9 para implementar tanto Cisco IOS XE SD-WAN como Cisco IOS XE en los dispositivos Cisco IOS XE.

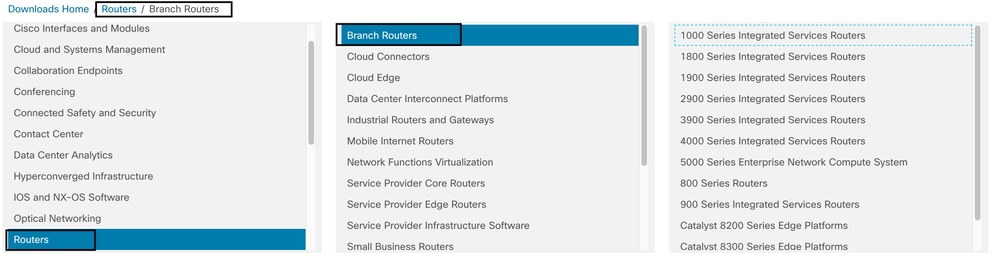

El software UTD Snort IPS Engine se encuentra en Routers > Branch Routers > Series Integrated Router.
Después de elegir el tipo de modelo del router, seleccione el software UTD Snort IPS Engine.
Seleccione la versión actual del router y descargue el paquete UTD para la versión seleccionada.
Configurar
Paso 1. Cargar imagen virtual
Asegúrese de que la imagen virtual coincida con el código SD-WAN actual de Cisco IOS XE en Cisco Edge y cárguela en el repositorio de vmanage.
Vaya a Mantenimiento > Repositorio de software > Imagen virtual > Cargar imagen virtual > vManage.
Una vez que la imagen virtual de Cisco UTD se haya cargado correctamente, vuelva a comprobar que está en el repositorio.
Paso 2. Agregar subplantilla de política de seguridad y perfil de contenedor a plantilla de dispositivo
Agregue la política de seguridad creada anteriormente a la plantilla de dispositivo. La política de seguridad debe tener una política IPS/IDS, URL-F o de filtrado de AMP en la plantilla de dispositivo. Abra el perfil del contenedor automáticamente. Utilice el perfil de contenedor predeterminado o modifíquelo si es necesario.
Paso 3. Actualizar o adjuntar la plantilla de dispositivo con la política de seguridad y el perfil del contenedor
Actualice o adjunte la plantilla al router Cisco Edge. Observe en config diff que se ha configurado la configuración de alojamiento de aplicaciones y el motor UTD para la función IPS/IDS, URL-F o AMP Filtering.
El estado de la plantilla cambia a Finalizado-programado debido a que vmanage observó que la configuración aplicada tiene funciones de motor UTD, por lo que vmanage determina que Cisco Edge necesita la imagen virtual instalada para usar las funciones de seguridad UTD.
Después de mover la plantilla al estado de programación, aparece una nueva tarea en curso en el menú de tareas. La nueva tarea es la instalación Lxc, lo que significa que vmanage inicia automáticamente la instalación de la imagen virtual en Cisco Edge antes de enviar la nueva configuración.
Una vez instalado el contenedor LX, vManage realiza la configuración previa a la programación con las funciones UTD. No hay ninguna tarea nueva para esto debido a que la configuración se programó anteriormente.
Verificación
Verifique si Cisco Edge está sincronizado con vManage y la plantilla adjunta.
Vaya a Configuration > Devices .
Verifique si la versión de Cisco UTD está instalada:
Router02# show utd engine standard version UTD Virtual-service Name: utd IOS-XE Recommended UTD Version: 1.0.12_SV2.9.16.1_XE17.4 IOS-XE Supported UTD Regex: ^1\.0\.([0-9]+)_SV(.*)_XE17.4$ UTD Installed Version: 1.0.12_SV2.9.16.1_XE17.4 <<<<<<<<<<<<<<<<<<<
Compruebe si UTD está en estado en ejecución con el siguiente resultado:
Router02# show app-hosting list App id State --------------------------------------------------------- utd RUNNING <<<<<<<<<<<<<<<<<<<
El siguiente comando resume los comandos anteriores y muestra el estado y la versión actuales:
Router02# show app-hosting detail appid utd
App id : utd
Owner : ioxm
State : RUNNING <<<<<<<<<<<<<<<<<<<<<<<
Application
Type : LXC
Name : UTD-Snort-Feature
Version : 1.0.12_SV2.9.16.1_XE17.4 <<<<<<<<<<<<<<<<<
Description : Unified Threat Defense
Path : /bootflash/.UTD_IMAGES/iox-utd_1.0.12_SV2.9.16.1_XE17.4.tar
URL Path :
Activated profile name : cloud-low
Resource reservation
Memory : 2048 MB
Disk : 861 MB
CPU :
CPU-percent : 7 %
VCPU : 0
El comando Show utd engine standard status muestra el estado del motor UTD y la hora de la lista para obtener la actualización de la firma.
Router02# show utd engine standard status
Engine version : 1.0.6_SV2.9.13.0_XE17.2
Profile : Cloud-Low
System memory :
Usage : 20.10 %
Status : Green
Number of engines : 1
Engine Running Health Reason
===========================================
Engine(#1): Yes Green None <<<<<<<<<<<<<<<<<<<<<<<<<<<
=======================================================
Overall system status: Green <<<<<<<<<<<<<<<<<<<<<<<<<<
Signature update status:
=========================
Current signature package version: 29130.156.s
Last update status: Successful
Last successful update time: Wed Nov 25 07:27:35 2020 EDT <<<<<<<<<<<<<<<<<<<<
Last failed update time: None
Last failed update reason: None
Next update scheduled at: None
Current status: Idle
Verifique las funciones habilitadas mediante el siguiente comando:
Router02# show platform hardware qfp active feature utd config
Global configuration
NAT64: disabled
Drop pkts: disabled
Multi-tenancy: enabled
Data plane initialized: yes
TLS Decryption Policy: disabled
Divert controller mode: enabled
SN threads: 12
CFT inst_id 0 feat id 2 fo id 2 chunk id 13
Max flows: 55000
SN Health: channel: Threat Defense : Green
SN Health: channel: Service : Down
Context Id: 0, Name: Global domain Security Context
Ctx Flags: (0x1c70001)
Engine: Standard
State : Enabled
SN Redirect Mode : Fail-open, Divert
Threat-inspection: Enabled, Mode: IPS
Domain Filtering : Not Enabled
URL Filtering : Enabled <<<<<<<<<<<
File Inspection : Enabled <<<<<<<<<<<
All Interfaces : Enabled
Problemas comunes
PROBLEMA 1. Error: los siguientes dispositivos no tienen servicios de software de contenedor
Activa la imagen virtual.
Vaya a mantenimiento > software > activar
La imagen virtual envía un error: Los dispositivos no tienen servicios de software de contenedor, si el router Cisco Edge seleccionado no tiene una política de seguridad con la subplantilla de perfil de contenedor.
Esta plantilla se agrega automáticamente si utiliza una directiva de seguridad que incluya funciones de seguridad como el sistema de prevención de intrusiones (IPS), el sistema de detección de intrusiones (IDS), el filtrado de URL (URL-F) y la protección frente a malware avanzado (AMP) que necesite el paquete UTD. No todas las funciones de seguridad disponibles necesitan un motor UTD como una simple función ZBFW.
Una vez que se inserta la plantilla con la subplantilla de perfil de contenedor, vmanage instala automáticamente la imagen virtual.
PROBLEMA 2. Memoria disponible insuficiente
Asegúrese de que el router Cisco Edge tenga una memoria DRAM de 8 GB; de lo contrario, el proceso de instalación Lxc send a Device no está configurado para aceptar la nueva configuración. Error de memoria insuficiente disponible. Los requisitos para que los routers Cisco Edge utilicen las funciones UTD es tener un mínimo de 8 GB de DRAM.
En este caso, el CSRv solo tiene 4 GB de DRAM. Después de actualizar la memoria a 8GB de DRAM, la instalación es un éxito.
Verifique la memoria total actual con el resultado de show sdwan system status:
Router01# show sdwan system status
Memory usage: 8107024K total, 3598816K used, 4508208K free
349492K buffers, 2787420K cache
PROBLEMA 3. Referencia no válida
Asegúrese de que las VPNs/VRFs utilizadas en cualquiera de las funciones de la política de seguridad ya estén configuradas en el router de borde de Cisco para evitar una referencia ilegal para las secuencias de la política de seguridad.
En este ejemplo, la política de seguridad tiene una política de prevención de intrusiones para VPN/VRF 1, pero los dispositivos no tienen ningún VRF 1 configurado. Por lo tanto, vmanage envía una referencia ilegal para esa secuencia de políticas.
Después de configurar el VRF mencionado en las políticas de seguridad, la referencia Illegal no aparece y la plantilla se envía correctamente.
PROBLEMA 4. UTD está instalado y activo, pero no habilitado
El dispositivo tiene una política de seguridad configurada y UTD está instalado y activo, pero no está habilitado.
Este problema está relacionado con el número 3; sin embargo, vManage permitió que la configuración hiciera referencia a los VRF que no están configurados en el dispositivo y la política no se aplica a ningún VRF.
Para determinar si el router enfrenta este problema, debe ver el UTD activo. mensaje UTD not enabled y la política no hace referencia a ningún VRF.
Router01# show utd engine standard status UTD engine standard is not enabled <<<<<<<<<<< ISR01#show sdwan virtual-application utd VERSION ACTIVE PREVIOUS TIMESTAMP ----------------------------------------------------------------------- 1.0.16_SV2.9.16.1_XE17.3 true true 2022-06-10T13:29:43-00:00
Para la resolución, verifique las VPNs de destino y asegúrese de aplicar la política a un VRF configurado.
