Pautas de CPU y memoria para aplicaciones IOx en routers industriales

Introducción

Este documento describe la asignación de CPU y RAM para IOSx con routers industriales en función de las necesidades de implementación. Una distribución adecuada de los recursos ayuda a ejecutar varias aplicaciones IOx simultáneamente.

Nota: Una distribución adecuada de los recursos ayuda a ejecutar varias aplicaciones IOx simultáneamente.

Plantillas

Los routers Cisco IR8340, IR1835 e IR8100 ofrecen una mayor asignación de vCPU y RAM para alojar aplicaciones Cisco IOSx. Esto se puede hacer en los routers mediante el soporte de plantillas de distribución de Plano de datos pesado y Plano de servicio pesado.

Puede asignar 3 GB de RAM y dos núcleos vCPU a los routers IR1835 e IR8100, y 3 GB de RAM y tres núcleos vCPU al router IR8340.

Definiciones de plantilla

• Plano de datos pesado: esta plantilla apunta a una configuración de router en la que la mayoría de los recursos del sistema están dedicados al plano de datos, que es responsable del procesamiento y reenvío de paquetes de red.

La plantilla Data Plane Heavy maximiza el rendimiento y garantiza la transferencia de paquetes de alta velocidad, que es esencial para las demandas del tráfico de red.

Esto garantiza una mayor potencia de procesamiento y memoria para gestionar el aumento de la carga en el plano de datos, lo que mejora la capacidad del router para mover grandes volúmenes de datos de forma eficaz.

 Plano de servicio pesado: esta plantilla apunta a una configuración de router en la que la mayoría de los recursos del sistema se asignan al plano de servicio, que es responsable de proporcionar servicios de red como calidad de servicio (QoS), funciones de seguridad y equilibrio de carga.

La plantilla Service Plane Heavy asigna vCPU y RAM adicionales a las aplicaciones IOx. Sin embargo, reduce el rendimiento de los datos (ancho de banda).

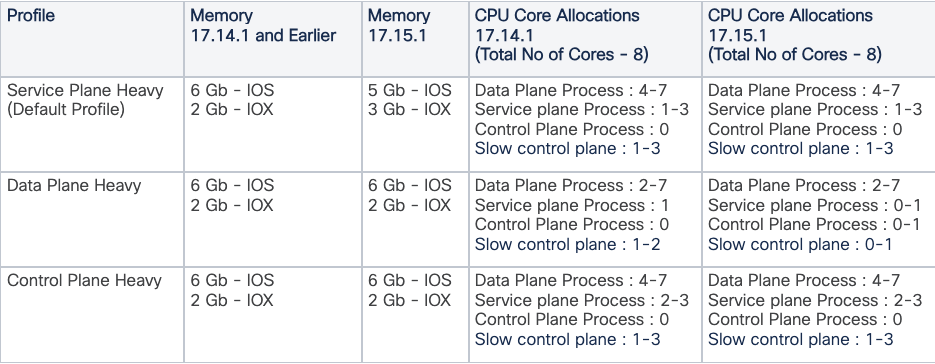

CPU IR8340 y perfil de memoria

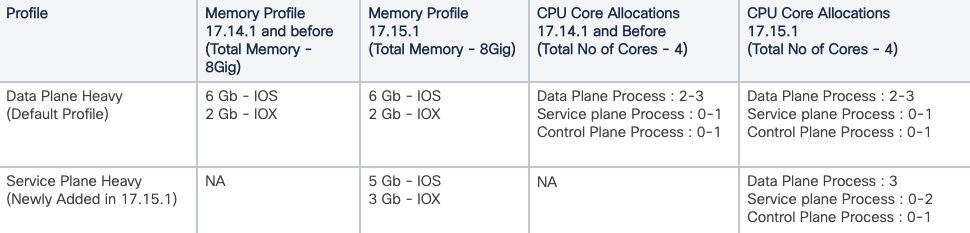

CPU IR1835 y perfil de memoria

Configuración

IR 8100 y IR 1835:

platform resource {data-plane-heavy|service-plane-heavy}

IR 8340:

platform resource {control-plane-heavy-|data-plane-heavy|service-plane-heavy}

Este comando se puede utilizar para ajustar los núcleos en el plano de control, el plano de servicio y el plano de datos. Una vez guardada la configuración, reinicie el dispositivo para que el perfil surta efecto.

Verificación

asignación de CPU

Show platform software cpu alloc

Show platform software cpu share

Asignación de memoria

Mostrar recurso de alojamiento de aplicaciones

Asignación de recursos de unidades de CPU:

Show app-host infra

Nota:

Los routers con 2 GB de RAM y una vCPU de un solo núcleo (recursos IOx) no pueden ejecutar varias aplicaciones IOx, como Unified Threat Defence y Cisco Cyber Vision.
