Este documento describe ejemplos prácticos para configurar las conexiones virtuales Ethernet (EVC) en plataformas empresariales Catalyst 8000.
No hay requisitos específicos para este documento.
La información de este documento se basa en la versión 17 del software Cisco IOS® XE.
La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Las conexiones virtuales Ethernet proporcionan un marco flexible basado en estándares para prestar servicios de capa 2 en una red representando una ruta lógica de extremo a extremo entre interfaces de red de usuario.
La instancia de servicio, que actúa como entidad lógica en una interfaz física para clasificar el tráfico entrante en función de criterios específicos, como etiquetas VLAN, y asignarlo al servicio de red adecuado, es fundamental para esta arquitectura. Estas instancias de servicio están asociadas a un dominio de puente, que funciona como un dominio de difusión lógica que facilita el switching o routing de capa 2 entre estas instancias, lo que desvincula de forma eficaz la definición de servicio de la infraestructura física subyacente y permite un control granular sobre el reenvío de tráfico y la aplicación de políticas en el entorno virtualizado.

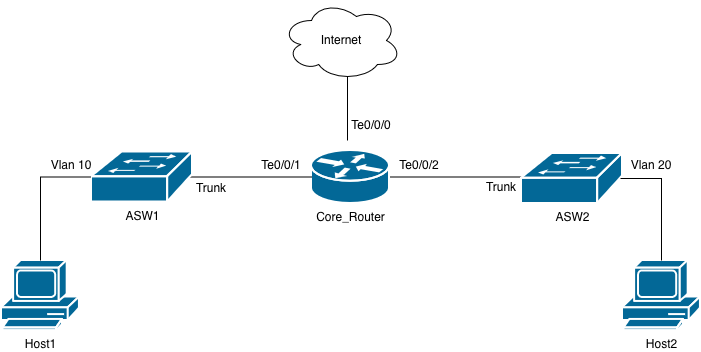

Diagrama de topología
Considere el diagrama de topología. Desea utilizar Core_Router como gateway predeterminada para todos los hosts de la red. Host1 y Host2 están en las mismas VLAN, pero también pueden estar en VLAN diferentes.
Si utiliza subinterfaces en Core_Router, hay dos retos principales:
Puede configurar Core_Router para que establezca un puente entre los paquetes que no necesitan enrutarse y también puede configurar una sola interfaz para que actúe como gateway predeterminado para ambos hosts. Esto se puede hacer con conexiones virtuales Ethernet (EVC) y, a continuación, asignarlas a un dominio de puente. La interfaz que actúa como puerta de enlace predeterminada se denomina Interfaz de dominio de puente (BDI).
Para este ejemplo específico, los switches de acceso ya están configurados con las VLAN de acceso y los troncos correspondientes que permiten el mismo acceso.
Core_Router#configure terminal
Core_Router(config)#interface TenGigabitEthernet 0/0/1
Core_Router(config-if)#service instance 10 ethernet
Core_Router(config-if-srv)#encapsulation dot1q 10
Core_Router(config-if-srv)#bridge-domain 10
Core_Router(config-if-srv)#exit
Core_Router(config-if)#exit
Core_Router(config)#
Core_Router(config)#interface TenGigabitEthernet 0/0/2
Core_Router(config-if)#service instance 10 ethernet
Core_Router(config-if-srv)#encapsulation dot1q 10
Core_Router(config-if-srv)#bridge-domain 10
Core_Router(config-if-srv)#exit
Core_Router(config-if)#exit
Core_Router(config)#
Core_Router(config)#bridge-domain 10
Core_Router(config)#end
Core_Router#
Nota: El ID de instancia de servicio no tiene que ser el mismo que el ID de VLAN, que se especifica mediante el comando encapsulation dot1q <vlan-id>. Se recomienda hacer coincidir estos elementos para identificarlos y solucionar los problemas.
Host1 y Host2 ahora pueden hacer ping entre sí.
Core_Router#configure terminal
Core_Router(config)#interface bdi 10
Core_Router(config-if)#encapsulation dot1Q 10
Core_Router(config-if)#ip address 10.10.10.1 255.255.255.0
Core_Router(config-if)#no shutdown
Core_Router(config-if)#end
Core_Router#
Ahora puede hacer ping a ambos hosts desde el BDI.
Core_Router#ping 10.10.10.10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.10, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms
Core_Router#ping 10.10.10.20
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.20, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/3 ms
Core_Router#show ip arp
Protocol Address Age (min) Hardware Addr Type Interface
Internet 10.10.10.1 - 001e.e525.2fbf ARPA BDI10
Internet 10.10.10.10 0 aabb.cc00.0f00 ARPA BDI10
Internet 10.10.10.20 0 aabb.cc00.1000 ARPA BDI10
Advertencia: Asegúrese de configurar la encapsulación dot1q en el BDI. De forma predeterminada, las interfaces de dominio de puente no etiquetan paquetes con ID de VLAN. Si no se aplica esta configuración, el paquete se coloca en la vlan nativa cuando llega a los troncales del switch L2.
Core_Router#configure terminal
Core_Router(config)#interface bdi 20
Core_Router(config-if)# encapsulation dot1Q 20
Core_Router(config-if)# ip address 10.20.20.1 255.255.255.0
Core_Router(config-if)#exit
Core_Router(config)#
Core_Router(config)#
Core_Router(config)#interface TenGigabitEthernet 0/0/2
Core_Router(config-if)#service instance 20 ethernet
Core_Router(config-if-srv)#encapsulation dot1q 20
Core_Router(config-if-srv)#bridge-domain 20
Core_Router(config-if-srv)#exit
Core_Router(config-if)#exit
Core_Router(config)#bridge-domain 20
Core_Router(config)#exit
Core_Router#
Ahora puede hacer ping al Host 1 desde BDI 20.
Core_Router#ping 10.10.10.10 source bdi 20
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.10, timeout is 2 seconds:
Packet sent with a source address of 10.20.20.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms
Core_Router#
Puede configurar las interfaces de dominio de puente sin encapsulación dot1q; pero debe asegurarse de que los switches L2 reciban los paquetes etiquetados con su correspondiente ID de VLAN. De manera similar, debe asegurarse de que los paquetes recibidos se pasen al BDI sin etiquetas VLAN.
Este es el aspecto de la configuración.
interface TenGigabitEthernet 0/0/1
no ip address
negotiation auto
service instance 10 ethernet
encapsulation dot1q 10
rewrite ingress tag pop 1 symmetric
bridge-domain 10
!
interface TenGigabitEthernet 0/0/2
no ip address
negotiation auto
service instance 20 ethernet
encapsulation dot1q 20
rewrite ingress tag pop 1 symmetric
bridge-domain 20
!
Así es como funciona la reescritura:
1. Los paquetes se reciben del switch L2 con una etiqueta VLAN.
2. El comando permite que el router muestre la etiqueta VLAN de ingreso más externa.
3. Los paquetes se colocan dentro del dominio de puente correspondiente.
4. BDI recibe el paquete sin una etiqueta.
5. La acción opuesta ocurre para los paquetes salientes. Esto se debe a que configuró la palabra clave symmetric al final. Esto garantiza que los paquetes reciban una etiqueta VLAN en la salida y que los switches L2 reciban paquetes etiquetados.
Para verificar que las configuraciones sean correctas, verifique para ver la configuración de las interfaces físicas donde se configuran las instancias de servicio, así como los BDI.
Core_Router#show running-config interface tenGigabitEthernet 0/0/1
Building configuration...
Current configuration : 166 bytes
!
interface TenGigabitEthernet0/0/1
no ip address
speed 1000
no negotiation auto
service instance 10 ethernet
encapsulation dot1q 10 >>>>>>>>>>>>>>>> always check the dot1q tag is correct.
bridge-domain 10
!
end
Verifique si el dominio de bridge está asignado a las interfaces y si las instancias de servicio son correctas.
Core_Router#show bridge-domain 10
Bridge-domain 10 (2 ports in all)
State: UP Mac learning: Enabled
Aging-Timer: 300 second(s)
Unknown Unicast Flooding Suppression: Disabled
Maximum address limit: 65536
TenGigabitEthernet0/0/1 service instance 10
TenGigabitEthernet0/0/2 service instance 20
AED MAC address Policy Tag Age Pseudoport
-----------------------------------------------------------------------------
| Revisión | Fecha de publicación | Comentarios |
|---|---|---|
1.0 |
07-Jul-2026
|
Versión inicial |
