Capacidades de registro de Nexus 7000
Contenido
Introducción
Este documento describe las capacidades de registro disponibles en el Nexus 7000.
Funciones de Logflash
- Logflash es una tarjeta flash compacta (USB) de 8 GB montada como sistema de archivos "logflash:" para el almacenamiento persistente de información de registro variada, como mensajes de syslog, salida de depuración, archivos de núcleo e información de Embedded Event Manager (EEM).
SUP1

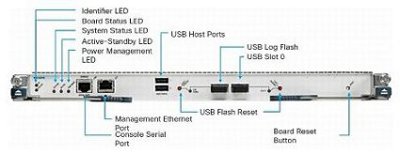

SUP2
- La estructura del sistema de archivos podría resultar dañada si el dispositivo se reinicia en una operación de escritura. Por ejemplo, si el usuario lo recargó o lo apagó o se restableció mediante una actualización de software en funcionamiento (ISSU), se estrelló o así sucesivamente.
N7K1# dir logflash:
compact flash is either not present or not formatted - Si el sistema de archivos logflash no está montado, intente montarlo manualmente.
N7K1# mount logflash:
Failed to mount logflash - Si el sistema de archivos logflash aún no está montado, intente expulsarlo/reinsertarlo.
- Ejecute la comprobación del sistema de archivos.
N7K1# system health check logflash
Unmount successful...
Fix any file system errors ...done. - Si todo lo demás falla, se puede volver a formatear el logflash.
N7K1# format logflash:
This command is going to erase the contents of logflash:.
Do you want to continue? (yes/no) [n] y
Notifying services to stop accessing the device...
Formatting logflash:
mke2fs 1.35 (28-Feb-2004)
Formatting completed - El registro de NX-OS no solo es robusto, sino que también se guarda como archivo y, por lo tanto, es persistente en todas las recargas.
- Los archivos se rotan (una vez que alcanzan los 10 MB).
- Los contextos de dispositivos virtuales (VDC) no predeterminados y los registros de supervisor en espera se pueden leer (o copiar en una ubicación remota) desde el VDC predeterminado.
Nexus# show clock
21:19:03.878 UTC Fri Jan 25 2013
Nexus# show ver | in uptime
Kernel uptime is 16 day(s), 2 hour(s), 45 minute(s), 59 second(s)Nexus# show file logflash://sup-active/log/messages
2008 Jan 1 14:05:54 %IDEHSD-2-MOUNT: logflash: online
2008 Jan 1 14:06:07 %MODULE-5-ACTIVE_SUP_OK: Supervisor 6 is active
(serial: JAF1545BTGH)
2008 Jan 1 14:06:07 %PLATFORM-5-MOD_STATUS: Module 6 current-stat
Nexus# dir logflash://sup-standby/vdc_3/log/messages
219040 Jul 16 20:51:25 2012 vdc_3/log/messages - Sólo los mensajes de nivel 1-2 se imprimen en la consola debido a la velocidad en baudios. (Un aumento en la velocidad en baudios es una opción para imprimir mensajes por encima de los niveles 1-2.)
- El comando show log nvram imprime sólo mensajes de nivel 1-2.
- El comando show log logfile imprime los mensajes en el buffer de registro guardado en /var/log/external/.
- Si el comando show log no muestra los registros actuales o se detiene el registro, verifique el directorio /var/log como se muestra aquí:
N7K1# show system internal flash
Mount-on 1K-blocks Used Available Use% Filesystem
/ 409600 62432 347168 16 /dev/root
/proc 0 0 0 0 proc
/sys 0 0 0 0 none
/isan 1048576 366864 681712 35 none
/var 51200 544 50656 2 none
/etc 5120 1620 3500 32 none
/nxos/tmp 40960 1268 39692 4 none
/var/log 51200 51200 0 100 none
/var/home 5120 84 5036 2 none
/var/tmp 307200 2972 304228 1 none
/var/sysmgr 1572864 60 1572804 1 none
/var/sysmgr/ftp 512000 108476 403524 22 none
/var/sysmgr/srv_logs 102400 0 102400 0 none
/var/sysmgr/ftp/debug_logs 10240 0 10240 0 none
/dev/shm 3145728 748672 2397056 24 none
/volatile 512000 0 512000 0 none
/debug 5120 108 5012 3 none
/dev/mqueue 0 0 0 0 none
--------------------------------------SNIP---------------------------------Como se ha visto anteriormente, /var/log está lleno. Luego, verifique el contenido real de /var/log para ver qué archivo consume el directorio. Es posible, debido a las depuraciones definidas por el usuario o a los archivos de núcleo, que el directorio se llene y, por lo tanto, se detenga el registro.
N7K1# sh system internal dir /var/log/external/
./ 420
../ 380
glbp.debug 231
libfipf.24944 0
vdc_4/ 80
libfipf.24115 0
vdc_3/ 80
libfipf.23207 0
vdc_2/ 80
libdt_helper.log 51523584
libfipf.5582 0
libfipf.4797 0
libfipf.4717 0
messages 651264
startupdebug 0
eobc_port_test_result 3
mgmt_port_test_result 3
bootup_test.log 18634También puede utilizar dir log: para ver el contenido.
En el ejemplo anterior, libdt_helper.log consume la mayor parte del espacio y, por lo tanto, hay problemas con el registro. Consulte Cisco bug ID CSCue98451.
Error común en el registro
- El "nivel de registro <feature> <level>" NO hace que esa función imprima mensajes en ese nivel. En realidad, indica a la función syslog que "sólo" imprima mensajes para esa función al buffer/servidor de registro si se encuentran en ese nivel como "umbral de impresión".
El siguiente ejemplo muestra un syslog que imprimió un mensaje para Ethernet Port Manager (ETHPM), que tiene un nivel predeterminado de 5. Dado que el siguiente mensaje es un nivel 5, cumple con el "umbral" del nivel de registro.
Nexus(config)# int e 3/1
Nexus(config-if)# shut
2013 Jan 25 21:42:07 Nexus %ETHPORT-5-IF_DOWN_ADMIN_DOWN:
Interface Ethernet3/1 is down (Administratively down)Si cambia el nivel a 3, los mensajes dejarán de imprimirse. Esto puede dificultar seriamente la capacidad de resolver problemas.
Nexus(config-if)# logging level ethpm 3
Nexus(config)# int e 3/1
Nexus(config-if)# no shut
Nexus(config-if)# sh log last 1
2013 Jan 25 21:42:07 Nexus %ETHPORT-5-IF_DOWN_ADMIN_DOWN:
Interface Ethernet3/1 is down (Administratively down)
Registro de contabilidad
- El registro de contabilidad para Autenticación, Autorización y Contabilización (AAA) y local nos permite ver todos los comandos de configuración ejecutados en los dispositivos desde cualquier usuario.
Nexus# show accounting log
Fri Mar 15 10:19:58 2013:type=update:id=console0:user=Ciscoadmin:
cmd=configure terminal ; interface Ethernet1/1 (SUCCESS)
Fri Mar 15 10:19:59 2013:type=update:id=console0:user=Ciscoadmin:
cmd=configure terminal ; interface Ethernet1/1 ; shutdown (REDIRECT)
Fri Mar 15 10:19:59 2013:type=update:id=console0:user=Ciscoadmin:
cmd=configure terminal ; interface Ethernet1/1 ; shutdown (SUCCESS)
Fri Mar 15 10:20:03 2013:type=update:id=console0:user=Ciscoadmin:
cmd=configure terminal ; interface Ethernet1/1 ; no shutdown (REDIRECT)
Fri Mar 15 10:20:03 2013:type=update:id=console0:user=Ciscoadmin:
cmd=configure terminal ; interface Ethernet1/1 ; no shutdown (SUCCESS) - En la versión 5.x y posteriores (debido al Id. de bug Cisco CSCtf04410), puede habilitar el registro de todos los comandos ejecutados en el dispositivo (no sólo los comandos config) cuando configura "terminal log-all".
N7K1(config)# terminal log-all
N7K1(config)# show accounting log all
Thu Mar 14 17:54:11 2013:type=update:id=console0:user=vbhutta:
cmd=show system internal feature-mgr event-history errors (SUCCESS)
Thu Mar 14 17:54:11 2013:type=stop:id=console0:user=Ciscoadmin:cmd=
Thu Mar 14 17:54:11 2013:type=start:id=console0:user=Ciscoadmin:cmd=
Thu Mar 14 17:54:11 2013:type=update:id=console0:user=Ciscoadmin:
cmd=show system internal feature-mgr event-history msgs (SUCCESS) - Al igual que los registros del sistema, los registros de contabilidad también se guardan en un archivo y, por lo tanto, son persistentes después de las recargas.
N7K1# dir logflash://sup-active/vdc_1
130557 Jan 26 21:46:12 2013 accounting_log
250070 Jan 08 16:55:20 2013 accounting_log.1 - Si hay una conmutación por fallas del supervisor, también puede encontrar el registro de contabilización del supervisor en espera.
Historial de eventos
- Con NX-OS, hay un registro "constante" de los historiales de eventos/depuraciones que se ejecutan en segundo plano de forma predeterminada (por VDC y por componente).
- Sin impacto real en la CPU.
- Tamaño del registro del historial de eventos configurable.
N7K1(config)# ip adjmgr internal event-history errors size ?
disabled Disabled
*Default value is small
large Large buffer
medium Medium buffer
small Small buffer
show run all | i event-history to see the configured size - Disponible para componentes de hardware y software, como se muestra en estos ejemplos:
Componentes del software
N7K1# show ip ospf internal event-history event
OSPF events for Process "ospf-1"
2013 Jan 23 17:45:06.518702 ospf 1 [6219]: [6250]:
Got a URIB route notification message, xid 4294901878, count 3
2013 Jan 23 16:58:28.192141 ospf 1 [6219]: [6250]:
Got a URIB route notification message, xid 4294901876, count 3
2013 Jan 23 16:35:47.630173 ospf 1 [6219]: [6250]:
Got a URIB route notification message, xid 4294901874, count 3Componentes de hardware a nivel de módulo
module-3# show hardware internal mac event-history info
1) At 596873 usecs after Tue Jan 22 17:06:52 2013
r2d2_fill_port_reset_info-275: Total ports 32
inst_affected 8 total_reset_time 4000 ms
2) At 577801 usecs after Tue Jan 22 17:06:52 2013
r2d2_fill_port_reset_info-187: Reset req. for
Inband instance so choose all instances
