La configuración del balanceador de la carga de NetScaler del Citrix para Cisco unificó el centro de la inteligencia (CUIC)

Introducción

Este documento describe los pasos para la configuración para utilizar el bablander de la carga de NetScalaer del Citrix para CUIC.

Prerrequisitos

Requisitos

Cisco recomienda que tenga conocimiento sobre estos temas:

• CUIC
• Citrix Netscaler

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• CUIC 11.0(1)
• Citrix NS: edición del dispositivo: Citrix NetScaler 1000v (10.1 estructura 125.8)

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está funcionando, asegúrese de haber comprendido el impacto que puede tener cualquier comando.

Antecedentes

CUIC es una plataforma basada en web flexible e intuitiva de la información que provee de usted los informes sobre los datos de negocio relevantes. Con CUIC, usted puede crear un portal de la información completa en donde los informes y los paneles del Centro de contacto se desarrollan y se comparten en su organización. En las implementaciones grandes CUIC, el Citrix NetScaler 1000v (balanceador de la carga) se utiliza para cargar el tráfico seguro del Hypertext Transfer Protocol (HTTP) y del Protocolo de transporte de hipertexto de la balanza CUIC (HTTPS).

Diagrama de la red

Informe unificado acceso del centro de la inteligencia con el HTTP/HTTPS

Cuando el HTTP se inhabilita en el servidor CUIC, éste es el flujo HTTP a diversos puertos.

Configuración

Ajustes de sistema

Configuración > configuraciones > funciones básicas de la configuración

Licencia de la carga

Sin la licencia el SSL no pudo trabajar.
Navegue al sistema > a las licencias > manejan las licencias > la licencia de la actualización

Configuración de red

Los clientes hablan para cargar el balanceador con IP virtual (el VIP) y el balanceador de la carga habla con CUIC a través de su IP de la subred (RECORTE).

Sistema > red > IP > IPv4s del tecleo

Cree el IP de la subred

Paso 1. Haga clic en agregan para agregar el IP Address, tipo selecto como IP de la subred.
Paso 2. El tecleo crea para crear el IP Address deseado.

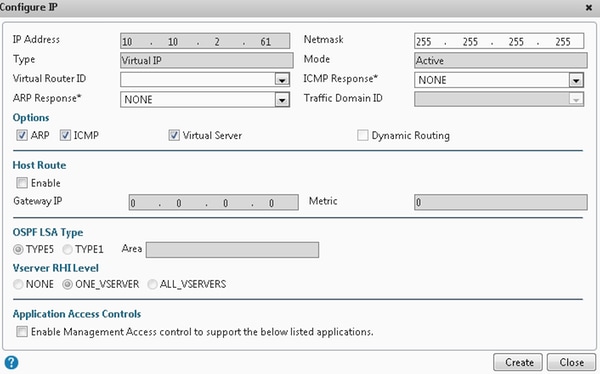

Cree el VIP

Paso 1. El tecleo agrega para agregar la dirección IP, tipo selecto como IP virtual.
Paso 2. El tecleo crea para crear el IP Address deseado.

Cree las rutas

Si es necesario, cree las rutas a la red de donde las peticiones HTTP/HTTPS vienen cargar el balanceador.

El tecleo crea para crear la ruta deseada.

Configuración del Equilibrio de carga HTTPS

Para crear las entradas del servidor virtual, una para cada puerto en CUIC, tres puertos necesita ser monitoreado (los puertos HTTP 80. 8081 y puerto 8444 HTTPS). Cada entrada del servidor virtual es el IP y la combinación de puertos que recibe el tráfico HTTP del cliente (que accede el informe CUIC).

Requieren a los servidores virtuales ser conectados a los servidores, para enviar la carga los trafican. Para marcar el estado de salud de los monitores del servidor, necesitan ser asignados a cada servidor. Usando los monitores, la carga detecta el error del servidor (CUIC) y redistribuye el tráfico entrante a los servidores que están en la buena salud para servir las peticiones.

La asociación es tan Server->Service y Server->Monitor virtuales.

Resumen de configuraciones:

• Cree los monitores
• Cree los servidores
• Cree los servicios con la asociación del servidor
• Conecte cada servicio a los monitores correspondientes
• Cree a los servidores virtuales
• Conecte los servicios correspondientes a los servidores virtuales
• Cree al grupo de la persistencia y agregue a los servidores virtuales

Esta imagen representa tres entradas del servidor virtual y su asociación.

Cree los monitores

Navegue a la administración del tráfico > al Equilibrio de carga > a los monitores

Para crear el monitor, navegue a la administración del tráfico > al Equilibrio de carga > a los monitores, hacen clic en el botón Add.
Crean a tres tipos de monitores, para el puerto 80, 8081and 8444.

Cree el monitor para el puerto 80 HTTP

Seleccione el tipo como TCP y especifique el intervalo, el descanso de la respuesta, el tiempo muerto, el Retries etc. por consiguiente.
El tecleo crea para crear el monitor. Para el HTTPS, dos necesidades de los monitores de ser creado (una por el servidor).

Para el monitor del tipo HTTPS, sección del parámetro especial de la configuración. Este monitor señala el éxito si la respuesta al pedido de HTTP es 200 o 302.

Cuando el HTTP se inhabilita en CUIC, 302 se espera de otra manera 200. Para ocuparse ambas las situaciones 200 y 302 sea incluido.

Para el monitor del tipo HTTPS, configure la sección del parámetro especial. Este monitor señala el éxito solamente si la respuesta contiene una cadena en el servicio.

Cree los servidores

El servidor representa un nodo CUIC. Para cada nodo CUIC servido por el balanceador de la carga se requiere una Entrada de servidor.

Para crear el servidor, navegue a la administración del tráfico > al Equilibrio de carga > a los servidores, hacen clic en el botón Add.

Cree los servicios

Para crear el monitor, navegue al > Services (Servicios) de la administración del tráfico > del Equilibrio de carga, hacen clic en agregan.

Cuando no hay monitores asociados, un monitor predeterminado se pudo visualizar en el cuadro configurado. Sin la eliminación de eso, seleccione el monitor correcto de los monitores disponibles de la lista disponible (en esta imagen que es cust_tcp) y el tecleo agrega para moverlo a la lista configurada. Click OK. La vez próxima cuando se abre esta página, muestra solamente el monitor seleccionado. El monitor predeterminado desaparece. Esto sucede porque; un servicio necesita siempre ser asociado al monitoreado. Si no se configura nada, el balanceador de la carga proporciona predeterminado, pero cuando el usuario selecciona entonces monitoreado carga el balanceador saca el monitor predeterminado.

Cree al servidor virtual

Para crear a un servidor virtual, navegue a la administración del tráfico > al Equilibrio de carga > a los servidores virtuales, y el haga click en Add
Marque los servicios que necesita ser asociado a este servicio virtual.

En la lengueta del método y de la persistencia, seleccione el método como menos conexión, la persistencia como SOURCEIP y el descanso como 40 minutos. Esto es porque la velocidad de actualización histórica predeterminada de la información se fija a 30 minutos; usted necesita configurar un cierto valor mayor que la velocidad de actualización. Si usted está configurando diversa velocidad de actualización para el informe histórico, después cambie este valor también.

Cree a los grupos de la persistencia

Para crear al grupo de la persistencia, navegue a la administración del tráfico > a los grupos del Equilibrio de carga > de la persistencia, haga click en Add

Método Select como menos conexión, persistencia como SOURCEIP y descanso como 40 minutos. Esto es porque la velocidad de actualización histórica predeterminada de la información se fija a 30 minutos; usted necesita configurar un cierto valor mayor que la velocidad de actualización. Si usted está configurando diversa velocidad de actualización para el informe histórico, después cambie este valor también.

Puesto que cada servidor CUIC escucha en tres puertos, usted necesita incluir a los tres servidores virtuales aquí. Si los pedidos de cliente al puerto HTTP 80 que se envía ya a un servidor determinado CUIC, todas las peticiones de ese cliente que apunta al puerto 8081, 8444 se rutean al mismo CUIC.
