Descripción general de CX Cloud Agent v2.0

Introducción

En este documento se describe Cisco CX Cloud Agent, una plataforma de software modular en las instalaciones que aloja funciones de microservicios en contenedores ligeros.

Antecedentes

Las funciones de Cisco Customer Experience (CX) Cloud Agent se pueden instalar, configurar y gestionar en las instalaciones del cliente desde la nube. CX Cloud Agent acelera la rentabilización de nuevas ofertas, amplía las capacidades y ayuda a desarrollar servicios de última generación impulsados por el Big Data, los análisis, la automatización, el aprendizaje automatizado/inteligencia artificial (ML/AI) y la transmisión.

Nota: Esta guía está pensada para usuarios de CX Cloud Agent v2.0. Consulte Agente de la nube de Cisco CX para obtener más información.

Arquitectura de agente en la nube CX
Arquitectura de agente en la nube CX

Nota: Las imágenes (y el contenido de la misma) de esta guía son sólo de referencia. El contenido real puede variar.

Prerequisites

El agente en la nube CX se ejecuta como máquina virtual (VM) y está disponible para su descarga como dispositivo virtual abierto (OVA) o disco duro virtual (VHD).

Requisitos para la implementación:

• Cualquiera de estos hipervisores:
  • VMWare ESXi versión 5.5 o posterior
  • Oracle Virtual Box 5.2.30
  • Hipervisor de Windows versión 2012 a 2016
• El hipervisor puede alojar una VM que requiere:
  • CPU de 8 núcleos
  • 16 GB de memoria/RAM
  • 200 GB de espacio en disco
• Para los clientes que utilizan Data Centers designados de Cisco UCS como la región de datos principal para almacenar datos de CX Cloud:
  El agente en la nube de CX debe poder conectarse a los servidores que se muestran aquí mediante el FQDN y HTTPS en el puerto TCP 443:
  FQDN: agent.us.csco.cloud
  FQDN: ng.acs.agent.us.csco.cloud
  FQDN: cloudsso.cisco.com
  FQDN: api-cx.cisco.com
• Para los clientes que utilizan Data Centers designados de Cisco Europe como la región de datos principal para almacenar datos de CX Cloud:
  El agente en la nube de CX debe poder conectarse a los dos servidores que se muestran aquí, mediante el FQDN y el uso de HTTPS en el puerto TCP 443:
  FQDN: agent.us.csco.cloud
  FQDN: agent.emea.cisco.cloud
  FQDN: ng.acs.agent.emea.cisco.cloud
  FQDN: cloudsso.cisco.com
  FQDN: api-cx.cisco.com
• Para los clientes que utilizan Data Centers designados de Cisco para Asia-Pacífico como la región de datos principal para almacenar datos de CX Cloud:
  El agente en la nube de CX debe poder conectarse a los dos servidores que se muestran aquí, mediante el FQDN y el uso de HTTPS en el puerto TCP 443:
  FQDN: agent.us.csco.cloud
  FQDN: agent.apjc.cisco.cloud
  FQDN: ng.acs.agent.apjc.cisco.cloud
  FQDN: cloudsso.cisco.com
  FQDN: api-cx.cisco.com

• Para los clientes que utilizan los Data Centers designados de Cisco para Europa y Cisco para Asia-Pacífico como su región de datos principal, la conectividad a FQDN: agent.us.csco.cloud solo es necesario para registrar el agente en la nube de CX con CX Cloud durante la configuración inicial. Una vez que CX Cloud Agent se haya registrado correctamente en CX Cloud, esta conexión ya no es necesaria.
• Para la gestión local del agente en la nube CX, debe estar accesible el puerto 22.

Otras notas sobre CX Cloud Agent:

• Una dirección IP se detecta automáticamente si el protocolo de configuración dinámica de host (DHCP) está activado en el entorno de máquina virtual. De lo contrario, debe haber disponible una dirección IPv4 libre, una máscara de subred, una dirección IP de puerta de enlace predeterminada y una dirección IP del servidor DNS.
• Sólo se admite IPv4, no IPv6.
• Se requieren las versiones 1.2.8 a 1.3.3.9 y 2.1.2.0 a 2.2.3.5 del clúster de alta disponibilidad (HA) y nodo único certificado de Cisco Digital Network Architecture (DNA) Center.
• Si la red tiene intercepción SSL, permit-list CX Cloud Agent IP address.

Acceso a dominios críticos

Para iniciar la transición a la nube de CX, los usuarios necesitan acceder a estos dominios.

Dominios específicos de la región:

Prerrequisitos para Actualizar a CX Cloud Agent v2.0

Los requisitos previos descritos en esta sección deben cumplirse antes de actualizar a CX Cloud Agent v2.0.

1. Asegúrese de que CX Cloud Agent v1.12.x y posteriores deben estar instalados antes del inicio de la actualización.
2. Siga estos pasos para configurar el servidor de nombres de dominio si aún no está configurado:

   1. Inicie sesión en la consola de la interfaz de línea de comandos (CLI) de la máquina virtual del agente en la nube CX.
   2. Ejecute el comando cxcli agent configureDNS.
   3. Introduzca la dirección IP de DNS.
   4. Haga clic en Exit.
3. Asegúrese de que la red del cliente permite que los nombres de dominio en Critical Domain Access completen el nuevo registro del Cloud Agent durante la migración. El agente en la nube de CX debe ser capaz de alcanzar estos dominios y también los dominios deben poder resolverse desde el servidor DNS.  Póngase en contacto con el equipo de red si no puede acceder a algún dominio.
4. Realice una instantánea de la VM del agente de nube antes de iniciar la actualización a la versión 2.0 (se requiere el acceso adecuado).

Nota: Las versiones anteriores a la 1.10 deben actualizarse primero a la v1.10, luego mediante actualizaciones incrementales a la v1.12.x y, a continuación, a la v2.0. Los usuarios pueden actualizar desde Admin Settings > Data Sources en el portal de nube CX. Haga clic View Update para completar la actualización.

Para que la configuración sea correcta, deben cumplirse las siguientes condiciones:

1. Lista de DNAC y sus credenciales
2. Usuario de DNAC con acceso a roles de administrador u observador
3. Dirección IP virtual o dirección IP física/independiente para clúster DNAC
4. Alcance satisfactorio entre Cloud Agent y DNAC
5. DNAC debe tener al menos 1 (un) dispositivo administrado

Versiones certificadas de Cisco DNA Center

Las versiones certificadas de nodo único y clúster HA de Cisco DNA Center están comprendidas entre las versiones 1.2.8 y 1.3.3.9, y entre las versiones 2.1.2.0 y 2.2.3.5.

Clúster HA de varios nodos Cisco DNA Center
Clúster HA de varios nodos Cisco DNA Center

Navegadores admitidos

Para disfrutar de la mejor experiencia en Cisco.com, recomendamos la última versión oficial de estos navegadores:

• Google Chrome
• Microsoft Edge
• Mozilla Firefox

Implemente CX Cloud Agent

Para implementar CX Cloud Agent:

1. Haga clic en cx.cisco.com para iniciar sesión en CX Cloud.
2. Seleccione Campus Network y desplácese hasta el ASSETS & COVERAGE mosaico.
   Página de inicio
3. Haga clic en Set Up CX Cloud Agent en el banner. Se abre la ventana Set Up CX Cloud Agent - Review deployment requirements.
   Revisar los requisitos de implementación
4. Lea los requisitos previos en Revisar los requisitos de implementación y seleccione la casilla de verificación Yo configuré esta configuración en el puerto 443.

Nota: Las imágenes (y el contenido de la misma) de esta guía son sólo de referencia. El contenido real puede variar.

      5. Haga clic en Continuar. Se abre la ventana Set Up CX Cloud Agent - Accept the strong encryption agreement.
      Acuerdo de cifrado

    6. Verifique la información que se ha rellenado previamente en los campos Nombre, Apellido, Correo electrónico e ID de usuario de CCO.

    7. Seleccione el Business division’s function.

    8. Active la Confirmation casilla de control para aceptar las condiciones de uso.

    9. Haga clic en Continuar. Se abre la ventana Set Up CX Cloud Agent - Download image file.
      Descargar imagen
     10. Seleccione el formato de archivo adecuado para descargar el archivo de imagen necesario para la instalación.

     11. Active la casilla de verificación I accept para aceptar el Acuerdo de licencia del usuario final de Cisco.

     12. Haga clic en Descargar y continuar. Se abre la ventana Set Up CX Cloud Agent - Deploy and pair with your virtual machine.

     13. Consulte Configuración de red para la instalación de OVA y continúe con la siguiente sección para instalar CX Cloud Agent.

Conexión del agente de nube CX a la nube CX

1. Ingrese el Código de emparejamiento proporcionado en el cuadro de diálogo de la consola o en la Interfaz de línea de comandos (CLI).
   Código de vinculación
2. Haga clic en Continue para registrar el agente en la nube de CX. La ventana Set Up CX Cloud Agent - Registration success se muestra durante unos segundos antes de navegar automáticamente a la ventana Configure Connection to CX Cloud
   Registro correcto

      Configurar conexión

  3. Introduzca los datos y haga clic en Conectar este origen de datos. Se muestra el mensaje de confirmación "Conectado correctamente".
      DNAC agregado correctamente


Nota: Haga clic Add Another Cisco DNA Centerpara agregar varios DNAC.

         Se han agregado varios DNAC

   4. Haga clic en Finalizado la conexión de orígenes de datos. Se abre la ventana Orígenes de datos.
       Orígenes de datos

Implementación y configuración de red

Puede seleccionar cualquiera de estas opciones para implementar el agente en la nube CX:

• Si selecciona VMware vSphere/vCenter Thick Client ESXi 5.5/6.0, vaya a Thick Client
• Si selecciona VMware vSphere/vCenter Web Client ESXi 6.0, vaya a Web Client vSphere o Center
• Si selecciona Oracle Virtual Box 5.2.30, vaya a Oracle VM
• Si selecciona Microsoft Hyper-V, vaya a Hyper-V

Implementación de OVA

Instalación de Thick Client ESXi 5.5/6.0

Este cliente permite la implementación de OVA de agente de nube CX mediante el uso del cliente pesado vSphere.

1. Después de descargar la imagen, inicie VMware vSphere Client e inicie sesión.


   Inicio de sesión


2. Vaya a File > Deploy OVF Template.


   Cliente vSphere


3. Busque el archivo OVA y haga clic en Next.


   Ruta OVA


4. Verifique el OVF Details y haga clic en Next.


   Detalles de plantilla


5. Introduzca una Unique Name y haga clic en Next.


   Nombre y ubicación


6. Seleccione una Disk Format y haga clic en Next (se recomienda la provisión ligera).


   Formato de disco


7. Seleccione la Power on after deployment casilla de verificación y haga clic en Finish.


   Listo para completar
   La implementación puede tardar varios minutos. Espere hasta que aparezca un mensaje de confirmación.


   Implementación en curso


   Implementación completada


8. Seleccione la máquina virtual que acaba de implementar, abra la consola y vaya a Configuración de red.

Instalación del cliente web ESXi 6.0

Este cliente implementa OVA de CX Cloud Agent mediante la Web de vSphere.

1. Inicie sesión en la interfaz de usuario de VMWare con las credenciales de ESXi/hipervisor utilizadas para implementar la máquina virtual.


   Conexión a VMware ESXi


2. Seleccione Virtual Machine > Create / Register VM.


   Crear VM


   Implementación de OVA


3. Seleccione Deploy a virtual machine from an OVF or OVA file y haga clic en Next.
4. Introduzca el nombre de la máquina virtual, navegue para seleccionar el archivo o arrastre y suelte el archivo OVA descargado.
5. Haga clic en Next.


   Selección de OVA


6. Seleccione Standard Storage y haga clic en Next.


   Seleccionar almacenamiento


   Opciones de implementación


7. Seleccione las opciones de implementación adecuadas y haga clic en Next.


   Listo para completar


   Finalización correcta


8. Revise los parámetros y haga clic en Finish.
9. Seleccione la máquina virtual que acaba de implementar y seleccione Console > Open browser console.


   Abrir consola


10. Vaya a Configuración de red.

Instalación de Web Client vCenter

1. Inicie sesión en el cliente vCenter con las credenciales de ESXi/hipervisor.


   Inicio de sesión


   Pantalla de inicio


2. En la página de inicio, haga clic en Hosts and Clusters.
3. Seleccione la máquina virtual y haga clic en Action > Deploy OVF Template.


   Acciones


   Seleccionar plantilla


4. Agregue la URL directamente o busque el archivo OVA y haga clic en Next.
5. Introduzca un nombre único y navegue hasta la ubicación si es necesario.
6. Haga clic en Next.


   Nombre y carpeta


7. Seleccione el recurso informático y haga clic en Next.


   Seleccionar recurso de cálculo

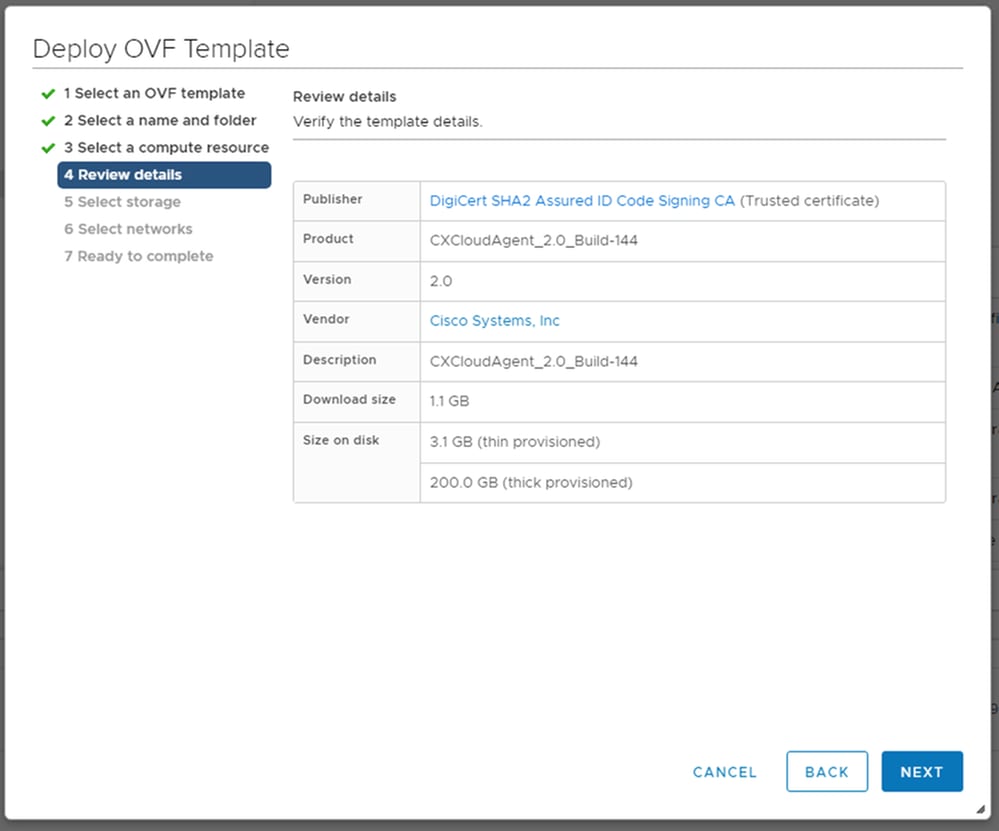

8. Revise los detalles y haga clic en Next.


   Revisar detalles


9. Seleccione el formato del disco virtual y haga clic en Next.


   Seleccionar almacenamiento


10. Haga clic en Next.


    Seleccionar redes


11. Haga clic en Finish.

    Listo para completar
12. Se agrega una nueva VM. Haga clic en su nombre para ver el estado.

    VM agregada


13. Una vez instalado, encienda la máquina virtual y abra la consola.

    Abrir consola
14. Vaya a Configuración de red.

Instalación de Oracle Virtual Box 5.2.30

Este cliente implementa OVA de agente de nube CX a través de Oracle Virtual Box.

Oracle VM

1. Abra la interfaz de usuario de Oracle VM y seleccione File > Import Appliance.
2. Vaya a para importar el archivo OVA.


   Seleccionar archivo


3. Haga clic en Import.


   Importar archivo


4. Seleccione la máquina virtual que acaba de implementar y haga clic en Start.


   Inicio de la consola VM


   Importación en curso
5. Encienda la máquina virtual. La consola muestra.


   Abrir la consola


6. Vaya a Configuración de red.

Instalación de Microsoft Hyper-V

1. Seleccione Import Virtual Machine.


   Administrador de Hyper-V


2. Busque y seleccione la carpeta de descarga.
3. Haga clic en Next.


   Carpeta para importar


4. Seleccione la máquina virtual y haga clic en Next.


   Seleccionar VM


5. Seleccione el botón de Copy the virtual machine (create a new unique ID) opción y haga clic en Next.


   Tipo de importación


6. Busque la carpeta para los archivos de VM. Se recomienda utilizar rutas predeterminadas.
7. Haga clic en Next.

   Elegir carpeta
8. Busque y seleccione la carpeta en la que desea almacenar el disco duro de la máquina virtual. Se recomienda utilizar rutas predeterminadas.
9. Haga clic en Next.


   Carpeta para almacenar discos duros virtuales


10. Se muestra el resumen de VM. Verifique todas las entradas y haga clic en Finish.


    Summary


11. Una vez completada correctamente la importación, se crea una nueva VM en Hyper-V. Abra la configuración de VM.
12. Seleccione el adaptador de red en el panel izquierdo y elija el adaptador disponible Virtual Switch en el menú desplegable.


    Switch virtual


13. Seleccione Connect para iniciar la máquina virtual.


    VM inicial


14. Vaya a Configuración de red.

Configuración de red

Consola de VM

1. Haga clic Set Password para agregar una nueva contraseña para cxcadmin O haga clic Auto Generate Password para obtener una nueva contraseña.


   Establecer contraseña


2. Si Set Password está seleccionado, introduzca la contraseña de cxcadmin y confírmela. Haga clic Set Password en y vaya al paso 3.


   Nueva contraseña



   O BIENAuto Generate Password, si se selecciona, copie la contraseña generada y guárdela para su uso futuro. Haga clic Save Password en y vaya al paso 4.


   Contraseña generada automáticamente


3. Haga clic Save Password para utilizarlo para la autenticación.


   Guardar contraseña


4. Introduzca los valores IP Address, Subnet Mask, Gatewayy DNS Server y haga clic en Continue.


   Configuración de red


5. Confirme las entradas y haga clic en Yes,Continue.


   Confirmación


6. Para definir los detalles del proxy, haga clic en Yes,Set Up Proxy o haga clic en No, Continue to Configuration para completar la configuración y vaya al paso 8.


   Configuración de proxy


7. Introduzca los Proxy Address, Port Number, Username, y Password.

   Configuración de proxy


8. Haga clic en Begin Configuration. La configuración puede tardar varios minutos en completarse.


   Configuración en curso
9. Copie el Pairing Code y vuelva a CX Cloud para continuar con la configuración.

Código de vinculación

10. Si el código de emparejamiento caduca, haga clic Register to CX Cloud para obtener el código de nuevo.


Código caducado

11. Haga clic en OK.


Registro correcto

12. Vuelva a la sección Conexión del agente de nube CX a la nube CX y realice los pasos que se indican.

Enfoque alternativo para generar código de emparejamiento mediante CLI

Los usuarios también pueden generar un código de emparejamiento mediante las opciones de CLI.

Para generar un código de emparejamiento mediante CLI:

1. Inicie sesión en Cloud Agent mediante SSH con la credencial de usuario cxcadmin.


2. Genere el código de emparejamiento mediante el comando cxcli agent generatePairingCode.


   Generar CLI de código de vinculación


3. Copie el Pairing Code y vuelva a CX Cloud para continuar con la configuración. Para obtener más información, consulte Conexión al portal del cliente.




Configuración de Cisco DNA Center para reenviar Syslog a CX Cloud Agent

Requisito previo

Las versiones compatibles de Cisco DNA Center son de 1.2.8 a 1.3.3.9 y de 2.1.2.0 a 2.2.3.5.

Configuración de Syslog Forwarding

Para configurar el reenvío de Syslog a CX Cloud Agent en Cisco DNA Center mediante la interfaz de usuario, siga estos pasos:

1. Inicie Cisco DNA Center.
2. Vaya a Design > Network Settings > Network.
3. Para cada sitio, agregue la IP del agente en la nube CX como servidor Syslog.


   Servidor Syslog



   Notas:
   - Una vez configurados, todos los dispositivos asociados con ese sitio se configuran para enviar syslog con nivel crítico a CX Cloud Agent.
   - Los dispositivos deben estar asociados a un sitio para habilitar el reenvío de syslog desde el dispositivo a CX Cloud Agent.
   - Cuando se actualiza una configuración del servidor syslog, todos los dispositivos asociados con ese sitio se establecen automáticamente en el nivel crítico predeterminado.

Habilitar configuración de Syslog de nivel de información

Para hacer visible el nivel de información de Syslog, siga estos pasos:

1. Vaya a .Tools>Telemetry

Menú Herramientas

2. Seleccione y amplíe el Site View y seleccione una dirección de la jerarquía de direcciones.

Vista del sitio

3. Seleccione el sitio necesario y seleccione todos los dispositivos mediante la Device name casilla de control.

4. En el Actions desplegable, seleccione Optimal Visibility.


Acciones

Security

CX Cloud Agent garantiza al cliente una seguridad de extremo a extremo. La conexión entre CX Cloud y CX Cloud Agent está cifrada. Secure Socket Shell (SSH) del agente en la nube de CX admite 11 cifrados diferentes.

Seguridad Física

Implemente la imagen OVA del agente de nube CX en una empresa de servidores VMware seguros. El OVA se comparte de forma segura a través del centro de descargas de software de Cisco. La contraseña del cargador de arranque (modo de usuario único) se establece con una contraseña aleatoria única. Los usuarios deben consultar FAQ para establecer esta contraseña del cargador de arranque (modo de usuario único).

Acceso de usuario

Los usuarios de la nube de CX solo pueden obtener autenticación y acceso a las API de Cloud Agent.

Seguridad de cuentas

Durante la implementación, se crea la cuenta de usuario cxcadmin. Los usuarios se ven obligados a establecer una contraseña durante la configuración inicial. Las credenciales/usuarios de cxcadmin se utilizan para acceder a las API del agente en la nube CX y para conectar el dispositivo a través de SSH.

El usuario cxcadmin ha restringido el acceso con los privilegios mínimos. La contraseña cxcadmin cumple con la política de seguridad y es troceada unidireccional con un período de caducidad de 90 días. El usuario cxcadmin puede crear un usuario cxcroot mediante la utilidad denominada remoteaccount. El usuario cxcroot puede obtener privilegios de root. La frase de paso caduca en dos días.

Seguridad de redes:

Se puede acceder a la máquina virtual del agente en la nube CX mediante ssh con credenciales de usuario cxcadmin. Los puertos entrantes están restringidos a 22 (SSH), 514 (Syslog).

Autenticación

Autenticación basada en contraseña: El dispositivo mantiene un único usuario, "cxcadmin", que permite al usuario autenticarse y comunicarse con el agente en la nube de CX.

• Acciones privilegiadas de raíz en el dispositivo mediante ssh

  el usuario cxcadmin puede crear el usuario cxcroot mediante una utilidad denominada remoteaccount. Esta utilidad muestra una contraseña cifrada RSA/ECB/PKCS1v1_5 que sólo se puede descifrar desde el portal SWIM (https://swims.cisco.com/abraxas/decrypt). Solo el personal autorizado tiene acceso a este portal. el usuario cxcroot puede obtener privilegios de root con esta contraseña descifrada. La frase de paso sólo es válida durante dos días. El usuario cxcadmin necesita volver a crear la cuenta y obtener la contraseña del portal SWIM después de que caduque la contraseña.

Endurecimiento

El dispositivo CX Cloud Agent cumple con los estándares de endurecimiento de CIS.

Seguridad de datos

El dispositivo CX Cloud Agent no almacena información personal de los clientes.

La aplicación de credenciales del dispositivo (que se ejecuta como uno de los grupos de dispositivos) almacena las credenciales cifradas del servidor de Cisco DNA Center en una base de datos segura. Los datos recopilados de Cisco DNA Center no se almacenan de ninguna forma dentro del dispositivo. Los datos recopilados se cargan en la copia de seguridad poco después de que se complete la recopilación y los datos se depuran del agente.

Transmisión de datos

El paquete de registro contiene el certificado de dispositivo X.509 y las claves únicas necesarias para establecer una conexión segura con Iot Core. El uso de ese agente establece una conexión segura mediante MQTT sobre TLS v1.2

Registros y supervisión

Los registros no contienen ningún tipo de información confidencial. Los registros de auditoría capturan todas las acciones sensibles a la seguridad realizadas en el dispositivo CX Cloud Agent.

Resumen de seguridad

Preguntas Frecuentes

CX Cloud Agent

Implementación

P: Con la opción "Reinstalar", ¿puede el usuario implementar el nuevo Cloud Agent con una nueva dirección IP?

A - Sí

P - ¿Cuáles son los formatos de archivo disponibles para la instalación?

A - OVA y VHD

P: ¿En qué entorno se puede implementar el instalador?

A - ÓVULOS

VMWare ESXi versión 5.5 o posterior

Oracle Virtual Box 5.2.30 o posterior

      VHD

Windows Hypervisor 2012 a 2016

P - ¿Puede CX Cloud Agent detectar la dirección IP en un entorno DHCP?

R - Sí, en el caso de un entorno DHCP, se tiene cuidado con la asignación de la dirección IP durante la configuración IP. Sin embargo, no se admite el cambio de dirección IP esperado para el agente en la nube de CX en ningún momento futuro. Además, se recomienda que el cliente reserve la IP para el Cloud Agent en su entorno DHCP.

P: ¿Es el agente en la nube de CX compatible con la configuración de IPv4 e IPv6?

R: No, solo se admite IPV4.

P: ¿Se valida la dirección IP durante la configuración IP?

R: Sí, se validan la sintaxis de la dirección IP y la asignación de direcciones IP duplicadas.

P: ¿Cuál es el tiempo aproximado que se tarda en la implementación de OVA y la configuración IP?

R: La implementación de OVA depende de la velocidad de la red para copiar los datos. La configuración IP tarda aproximadamente de 8 a 10 minutos, lo que incluye la creación de Kubernetes y contenedores.

P: ¿Existe alguna limitación con respecto a cualquier tipo de hardware?

R: La máquina host en la que se implementa OVA debe cumplir los requisitos proporcionados como parte de la configuración del portal CX. El agente en la nube CX se prueba con VMware/Virtual Box en un hardware con procesadores Intel Xeon E5 con una proporción vCPU/CPU establecida en 2:1. Si se utiliza una CPU de procesador menos potente o una proporción mayor, el rendimiento puede disminuir.

P - ¿Podemos generar el código de emparejamiento en cualquier momento?

R - No, el código de emparejamiento solo se puede generar si el Cloud Agent no está registrado.

P: ¿Cuáles son los requisitos de ancho de banda entre los DNAC (para hasta 10 clústeres o 20 no clústeres) y el agente?

R: El ancho de banda no es una restricción cuando el agente y DNAC se encuentran en la misma red LAN/WAN en el entorno del cliente. El ancho de banda de red mínimo requerido es de 2,7 Mbits/seg para las colecciones de inventario de 5000 dispositivos +13000 Puntos de acceso para una conexión de agente a DNAC. Si se recopilan registros del sistema para obtener información de nivel 2, el ancho de banda mínimo necesario es de 3,5 Mbits/seg. para cubrir 5000 dispositivos +13000 puntos de acceso para inventario, 5000 dispositivos registros del sistema y 2000 dispositivos para análisis; todos se ejecutan en paralelo desde el agente.

Versiones y parches

P. - ¿Cuáles son los diferentes tipos de versiones que aparecen en la lista para la actualización de CX Cloud Agent?

R: Aquí se muestra el conjunto de versiones lanzadas de CX Cloud Agent que se enumeran a continuación:

• A.x.0 (donde x es la última versión de la función principal de producción, por ejemplo:1.3.0)
• A.x.y (donde A.x.0 es obligatorio y debe iniciarse una actualización incremental), x es la última versión de la función principal de producción e y es la última revisión de actualización activa, por ejemplo: 1.3.1).
• A.x.y-z (donde A.x.0 es obligatorio y debe iniciarse una actualización incremental), x es la última versión de la función principal de producción, y y es la última revisión de actualización activa, y z es la corrección instantánea durante un período de tiempo muy corto, por ejemplo: 1.3.1-1)

donde A es una versión a largo plazo distribuida en un período de 3 a 5 años.

P: ¿Dónde se encuentra la última versión de CX Cloud Agent y cómo actualizar la versión existente de CX Cloud Agent?

A - Vaya a Admin Settings > Data Sources. Haga clic en la View Update y siga las instrucciones que aparecen en la pantalla.

Autenticación y configuración de proxy

P: ¿Cuál es el usuario predeterminado de la aplicación CX Cloud Agent?

A - cxcadmin

P: ¿Cómo se establece la contraseña para el usuario predeterminado?

R: La contraseña se establece durante la configuración de la red.

P - ¿Hay alguna opción disponible para restablecer la contraseña después del Día-0?

R - El agente no proporciona ninguna opción específica para restablecer la contraseña, pero puede utilizar los comandos de linux para restablecer la contraseña de cxcadmin.

P: ¿Cuáles son las políticas de contraseñas para configurar CX Cloud Agent?

R: Las políticas de contraseñas son:

• Antigüedad máxima (longitud) de la contraseña establecida en 90 días
• Antigüedad mínima (longitud) de la contraseña establecida en 8
• La longitud máxima de la contraseña es de 127 caracteres.
• Se debe incluir al menos una mayúscula y una minúscula.
• Debe contener al menos un carácter especial (por ejemplo, !$%^&*()_+|~-=\`{}[]:";'<>?,/).
• Estos caracteres no están permitidos
  • Caracteres especiales de 8 bits (por ejemplo, \£, √Å √´, √¥, √ë,, √ü)
  • Espacios
• La contraseña no debe ser la última de las 10 contraseñas utilizadas recientemente.
• No debe contener una expresión regular, es decir.
• No debe contener estas palabras ni sus derivados: cisco, sanjose y sanfran

P - ¿Cómo establecer la contraseña de Grub?

R - Para establecer la contraseña de Grub, siga estos pasos:

1. Ejecute ssh como cxcroot y proporcione el token [Póngase en contacto con el equipo de soporte técnico para obtener el token cxcroot]
2. Ejecute sudo su, proporcione el mismo token
3. Ejecute el comando grub-mkpasswd-pbkdf2 y establezca la contraseña de GRUB. Se imprime un hash de la contraseña proporcionada, copie el contenido.
4. vi al archivo /etc/grub.d/00_header. Navegue hasta el final del archivo y reemplace la salida hash que precede al contenido password_pbkdf2 root ***** con el hash obtenido para la contraseña que obtuvo en el paso 3
5. Guarde el archivo con el comando :wq!
6. Ejecute el comando update-grub

P: ¿Cuál es el período de caducidad de la contraseña de cxcadmin?

R: La contraseña caducará en 90 días.

P - ¿El sistema inhabilita la cuenta después de intentos consecutivos de inicio de sesión fallidos?

R - Sí, la cuenta se inhabilita después de 5 intentos consecutivos fallidos. El periodo de bloqueo es de 30 minutos.

P - ¿Cómo se genera la frase de contraseña?

R: Realice estos pasos:

1. Ejecute ssh e inicie sesión como usuario cxcadmin
2. Ejecute el comando remoteaccount cleanup -f
3. Ejecute el comando remoteaccount create

P - ¿El host proxy soporta el nombre de host y la IP?

R: Sí, pero para utilizar el nombre de host, el usuario debe proporcionar la IP DNS durante la configuración de la red.

SSH de Secure Shell

P - ¿Cuáles son los cifrados soportados por el shell ssh?

A: chacha20-poly1305@openssh.com, aes256-gcm@openssh.com, aes128-gcm@openssh.com, aes256-ctr, aes192-ctr, aes128-ctr

P - ¿Cómo iniciar sesión en la consola?

R - Siga estos pasos para iniciar sesión:

1. Inicie sesión como usuario cxcadmin.
2. Proporcione la contraseña cxcadmin.

P - ¿Están registrados los logins SSH?

R - Sí, se registran como parte de la carpeta var/logs/audit/audit.log.

P - ¿Cuál es el tiempo de espera de la sesión inactiva?

R: El tiempo de espera de la sesión SSH se produce si el Cloud Agent está inactivo durante cinco (5) minutos.

Puertos y servicios

P: ¿Cuáles son los puertos que se mantienen abiertos de forma predeterminada en el agente en la nube de CX?

R: Estos puertos están disponibles:

• Outbound port: El agente en la nube CX implementado puede conectarse al backend de Cisco como se indica en la tabla del puerto HTTPS 443 o a través de un proxy para enviar datos a Cisco. El agente en la nube CX implementado puede conectarse a Cisco DNA Center en el puerto HTTPS 443.

.

Nota: Además de los dominios enumerados, cuando los clientes de EMEA o APJC reinstalan el Cloud Agent, se debe permitir el dominio agent.us.csco.cloud en el firewall del cliente.

El dominio agent.us.csco.cloud ya no es necesario después de una reinstalación correcta.

Nota: Asegúrese de que se permita el tráfico de retorno en el puerto 443.

• Inbound port: Para la gestión local de CX Cloud Agent, se debe poder acceder a 514 (Syslog) y 22 (ssh). El cliente debe permitir que el puerto 443 de su firewall reciba datos de CX Cloud.

Conexión del agente en la nube CX con Cisco DNA Center

P. - ¿Cuál es el propósito y la relación de Cisco DNA Center con CX Cloud Agent o?

R: Cisco DNA Center es el agente en la nube que gestiona los dispositivos de red de las instalaciones del cliente. CX Cloud Agent recopila la información de inventario de los dispositivos desde el Cisco DNA Center configurado y carga la información de inventario que está disponible como "Vista de recursos" en CX Cloud.

P: ¿Dónde puede el usuario proporcionar los detalles de Cisco DNA Center sobre el agente en la nube de CX?

R - Durante la configuración del Día 0 - Agente en la nube CX, el usuario puede agregar los detalles de Cisco DNA Center desde el portal en la nube CX. Además, durante las operaciones del día N, los usuarios pueden añadir centros de ADN adicionales desde Admin Settings > Data source.

P - ¿Cuántos Cisco DNA Centers se pueden añadir?

R: 10 clústeres de Cisco DNAC o 20 clústeres que no sean de DNAC.

P: ¿Qué función puede desempeñar el usuario del Cisco DNA Center?

R: La función de usuario puede ser admin o observer.

P - ¿Cómo reflejar las modificaciones en el agente CX debido a los cambios en las credenciales del centro DNA conectado?

R: Ejecute estos comandos desde la consola de CX Cloud Agent:

     cxcli agent modifyController

     Póngase en contacto con el soporte técnico para cualquier problema durante la actualización de credenciales de DNAC.

P: ¿Cómo se almacenan los datos de Cisco DNA Center en CX Cloud Agent?

R: Las credenciales de Cisco DNA Center se cifran mediante AES-256 y se almacenan en la base de datos de CX Cloud Agent. La base de datos de agentes en la nube de CX está protegida con una ID de usuario y una contraseña seguras.

P: ¿Qué tipo de cifrado se utiliza al acceder a la API de Cisco DNA Center desde CX Cloud Agent?

R - HTTPS sobre TLS 1.2 se utiliza para la comunicación entre Cisco DNA Center y CX Cloud Agent.

P - ¿Cuáles son las operaciones realizadas por CX Cloud Agent en el Cisco DNA Center Cloud Agent integrado?

R - El agente en la nube de CX recopila los datos que Cisco DNA Center posee sobre los dispositivos de red y utiliza la interfaz de ejecución de comandos de Cisco DNA Center para comunicarse con los dispositivos finales y ejecutar los comandos CLI (comando show).  No se ejecutan comandos de cambio de configuración

P: ¿Qué datos predeterminados se recopilan de Cisco DNA Center y se cargan en el back-end?

R-

• Entidad de red
• Módulos
• show version
• Config
• Información de imagen del dispositivo
• Etiquetas

P: ¿Qué datos adicionales se recopilan de Cisco DNA Center y se cargan en el back-end de Cisco?

R - Obtienes toda la información aquí.

P: ¿Cómo se cargan los datos de inventario en el back-end?

R - El agente de nube CX carga los datos a través del protocolo TLS 1.2 en el servidor backend de Cisco.

P - ¿Cuál es la frecuencia de carga de inventario?

R: La recopilación se activa según la programación definida por el usuario y se carga en el servidor de Cisco.

P: ¿Puede el usuario volver a programar el inventario?

R: Sí, hay una opción disponible para modificar la información de programación de Admin Settings> Data Sources.

P: ¿Cuándo se agota el tiempo de espera de la conexión entre Cisco DNA Center y Cloud Agent?

R: Los tiempos de espera se categorizan en consecuencia:

• Para la conexión inicial, el tiempo de espera es de 300 segundos como máximo. Si no se establece la conexión entre Cisco DNA Center y Cloud Agent en un máximo de 5 minutos, la conexión finaliza.
• Para actualizaciones periódicas, habituales o periódicas: el tiempo de espera de respuesta es de 1800 segundos. Si no se recibe la respuesta o no se puede leer en 30 minutos, la conexión finaliza.

Análisis de diagnóstico de CX Cloud Agent utilizado

P - ¿Cuáles son los comandos ejecutados en el dispositivo para escanear?

R: Los comandos que deben ejecutarse en el dispositivo para el análisis se determinan dinámicamente durante el proceso de análisis. El conjunto de comandos puede cambiar con el tiempo, incluso para el mismo dispositivo (y que no esté bajo el control del Análisis de diagnóstico).

P: ¿Dónde se almacenan y se crean perfiles de los resultados del análisis?

R: Los resultados escaneados se almacenan y perfilan en el backend de Cisco.

P - ¿Los duplicados (por nombre de host o IP) en el Centro de ADN de Cisco, se agregan al Análisis de diagnóstico cuando el origen del Centro de ADN de Cisco está conectado?

R: No, los duplicados se filtran y solo se extraen los dispositivos únicos.

P - ¿Qué sucede cuando falla uno de los escaneos de comando?

R: El análisis del dispositivo se ha detenido por completo y se ha marcado como fallido.

Registros del sistema de agentes en la nube CX

P: ¿Qué información de estado se envía a la nube de CX?

R: Registros de aplicaciones, estado de Pod, detalles de Cisco DNA Center, registros de auditoría, detalles del sistema y detalles del hardware.

P: ¿Qué detalles del sistema y del hardware se recopilan?

A - Ejemplo de salida:

detalles_del_sistema":{
"os_details":{
"containerRuntimeVersion":"docker://19.3.12",
"kernelVersion":"5.4.0-47-generic",
"kubeProxyVersion":"v1.15.12",
"kubeletVersion":"v1.15.12",
"machineID":"81edd7df1c1145e7bcc1ab4fe778615f",
"operatingSystem":"linux",
"osImage":"Ubuntu 20.04.1 LTS",
"systemUUID":"42002151-4131-2ad8-4443-8682911bdadb"
},
"hardware_details":{
"total_cpu":"8",
"cpu_utilization":"12.5%",
"total_memory":"16007MB",
"free_memory":"994 MB",
"hdd_size":"214G",
"free_hdd_size":"202G"
}
}
}

P - ¿Cómo se envían los datos de estado al backend?

R: Con CX Cloud Agent, el servicio de mantenimiento transfiere los datos al back-end de Cisco.

P: ¿Cuál es la política de retención de registros de datos de estado del agente en la nube de CX en el back-end?

R: La política de retención de datos de estado del agente en la nube de CX en el servidor es de 120 días.

P - ¿Cuáles son los tipos de cargas disponibles?

A - Tres tipos de cargas disponibles,

1. Carga del inventario
2. Carga de Syslog
3. Carga de estado del agente: 3 cosas como parte de la carga de estado
   1. Estado de los servicios: cada 5 minutos
   2. Podlog: cada 1 hora
   3. Registro de auditoría: cada 1 hora

Resolución de problemas

Problema: No se puede acceder a la IP configurada.

Solución: Ejecute ssh usando la IP configurada. Si se agota el tiempo de espera de la conexión, la razón posible es una configuración incorrecta de IP. En este caso, reinstale configurando una dirección IP válida. Esto se puede hacer a través del portal con la opción de reinstalación proporcionada en la Admin Setting página.

Problema: ¿Cómo se verifica si los servicios están en funcionamiento después del registro?

Solución: Ejecute el comando que se muestra aquí y verifique si las vainas están en funcionamiento.

1. ssh a la IP configurada como cxcadmin.
2. Proporcione la contraseña.
3. Ejecute el comando kubectl get pods.

Las vainas pueden estar en cualquier estado, como en ejecución, Inicializando o Creación de contenedor, pero después de 20 minutos, las vainas deben estar en estado de ejecución.

Si el estado es no está en ejecución o Inicializando POD, verifique la descripción del POD con el comando que se muestra aquí

kubectl describe pod <podname>

El resultado tiene la información sobre el estado del grupo de dispositivos.

Problema: ¿Cómo se verifica si el interceptor SSL está inhabilitado en el proxy del cliente?
Solución: Ejecute el comando curl que se muestra aquí para verificar la sección del certificado del servidor. La respuesta tiene los detalles del certificado del servidor web de concsoweb.

curl -v —header 'Autorización: Basic xxxxxx' https://concsoweb-prd.cisco.com/

* Certificado de servidor:

* asunto: C=US; ST=California; L=San José; O=Cisco Systems, Inc.; CN=concsoweb-prd.cisco.com

* fecha de inicio: 16 de febrero 11:55:11 2021 GMT

* fecha de caducidad: 16 de febrero 12:05:00 2022 GMT

* subjectAltName: el host "concsoweb-prd.cisco.com" coincidió con el certificado "concsoweb-prd.cisco.com"

* emisor: C=US; O=HydrantID (Avalanche Cloud Corporation); CN=HydrantID SSL, CA G3

* Certificado SSL verificado de acuerdo.

> GET / HTTP/1.1

Problema: Los comandos kubectl fallaron y muestran el error como "La conexión al servidor X.X.X.X:6443 fue rechazada - ¿especificó el host o puerto correcto?"
Solución:

• Compruebe la disponibilidad de los recursos. [ejemplo: CPU, Memoria]
• Espere a que se inicie el servicio Kubernetes

Problema: Cómo obtener los detalles de la falla de recolección para un comando/dispositivo

Solución:

• Ejecute kubectl get pods y obtenga el nombre del grupo de dispositivos de recopilación.
• Ejecute kubectl logs para obtener los detalles específicos del comando/dispositivo.

Problema: El comando kubectl no funciona con el error "[authentication.go:64] No se puede autenticar la solicitud debido a un error: [x509: el certificado ha caducado o aún no es válido, x509: el certificado ha caducado o todavía no es válido]"

Solución:Ejecute los comandos que se muestran aquí como usuario cxcroot

rm /var/lib/rancher/k3s/server/tls/dynamic-cert.json
systemctl restart k3s
kubectl —insecure-skip-tls-verify=true delete secret -n kube-system k3s-serve
systemctl restart k3s

Respuestas de fallos de recopilación

La causa de la falla de recolección puede ser cualquier restricción o problema que se observe con el controlador o los dispositivos agregados presentes en el controlador.

La tabla que se muestra aquí tiene el fragmento de error para los casos prácticos vistos en el microservicio de recopilación durante el proceso de recopilación.

Respuestas de error de análisis de diagnóstico

El fallo del análisis y la causa pueden provenir de cualquiera de los componentes enumerados

Cuando el usuario inicia una exploración desde el portal, ocasionalmente se muestra como "failed: Error interno del servidor"

La causa del problema puede ser cualquiera de los componentes enumerados

• Punto de control
• Gateway de datos de red
• Conector
• Análisis de diagnóstico
• CX Cloud Agent Microservice [administrador de dispositivos, recopilación]
• Cisco DNA Center
• APIX
• Mashería
• Ping Access
• BANCO DE HIERRO
• IRONBANK GW
• Big Data Broker (BDB)

Para ver los registros:

1. Inicie sesión en la consola de CX Cloud Agent
2. ssh a cxcadmin y proporcione la contraseña
3. Ejecutar kubectl get pods
4. Obtenga el nombre de la recopilación, el conector y la facilidad de mantenimiento del grupo de dispositivos.
5. Para comprobar los registros de microservicios de recopilación, conector y mantenimiento

• Ejecutar  kubectl logs
• Ejecutar kubectl logs
• Ejecutar kubectl logs

La tabla que se muestra aquí muestra el fragmento de error que se ve en los registros de microservicio de recopilación y microservicio de mantenimiento que se produce debido a problemas o restricciones con los componentes.
